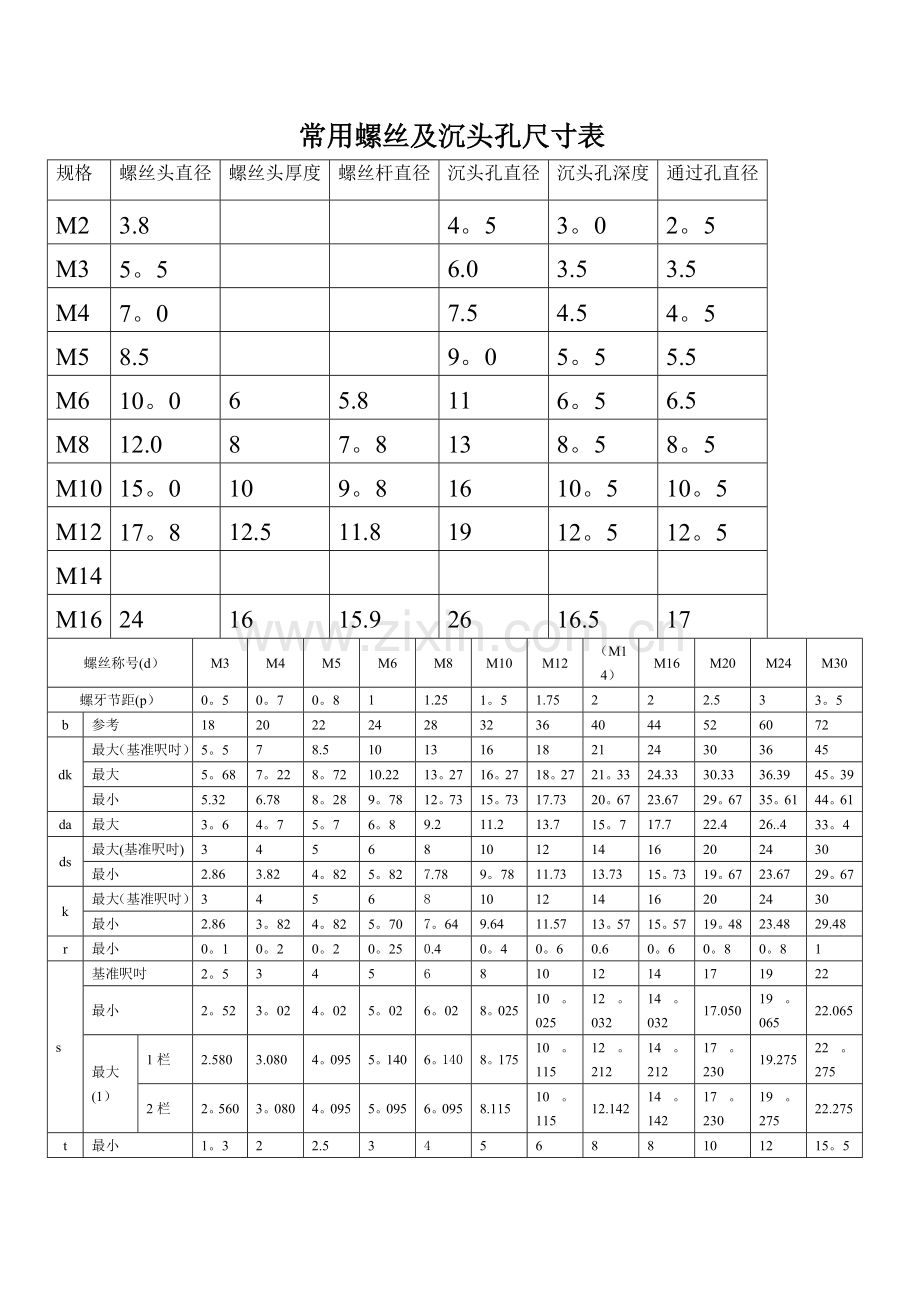

常用螺丝及沉头孔尺寸表.doc

常用螺丝及沉头孔尺寸表
规格
螺丝头直径
螺丝头厚度
螺丝杆直径
沉头孔直径
沉头孔深度
通过孔直径
M2
3.8

4。5
3。0
2。5
M3
5。5

6.0
3.5
3.5
M4
7。0

7.5
4.5
4。5
M5
8.5

9。0
5。5
5.5
M6
10。0
6
5.8
11
6。5
6.5
M8
12.0
8
7。8
13
8。5
8。5
M10
15。0
10
9。8
16
10。5
10。5
M12
17。8
12.5
11.8
19
12。5
12。5
M14

M16
24
16
15.9
26
16.5
17
螺丝称号(d）
M3
M4
M5
M6
M8
M10
M12
（M14）
M16
M20
M24
M30
螺牙节距(p）
0。5
0。7
0。8
1
1.25
1。5
1.75
2
2
2.5
3
3。5
b
参考
18
20
22
24
28
32
36
40
44
52
60
72
dk
最大（基准呎吋）
5。5
7
8.5
10
13
16
18
21
24
30
36
45
最大
5。68
7。22
8。72
10.22
13。27
16。27
18。27
21。33
24.33
30.33
36.39
45。39
最小
5.32
6.78
8。28
9。78
12。73
15。73
17.73
20。67
23.67
29。67
35。61
44。61
da
最大
3。6
4。7
5。7
6。8
9.2
11.2
13.7
15。7
17.7
22.4
26..4
33。4
ds
最大(基准呎吋)
3
4
5
6
8
10
12
14
16
20
24
30
最小
2.86
3.82
4。82
5。82
7.78
9。78
11.73
13.73
15。73
19。67
23.67
29。67
k
最大（基准呎吋）
3
4
5
6
8
10
12
14
16
20
24
30
最小
2.86
3。82
4。82
5。70
7。64
9.64
11.57
13。57
15。57
19。48
23.48
29.48
r
最小
0。1
0。2
0。2
0。25
0.4
0。4
0。6
0.6
0。6
0。8
0。8
1
s
基准呎吋
2。5
3
4
5
6
8
10
12
14
17
19
22
最小
2。52
3。02
4。02
5。02
6。02
8。025
10。025
12。032
14。032
17.050
19。065
22.065
最大
(1）
1栏
2.580
3.080
4。095
5。140
6。140
8。175
10。115
12。212
14。212
17。230
19.275
22。275
2栏
2。560
3。080
4。095
5。095
6。095
8.115
10。115
12.142
14。142
17。230
19。275
22.275
t
最小
1。3
2
2.5
3
4
5
6
8
8
10
12
15。5
