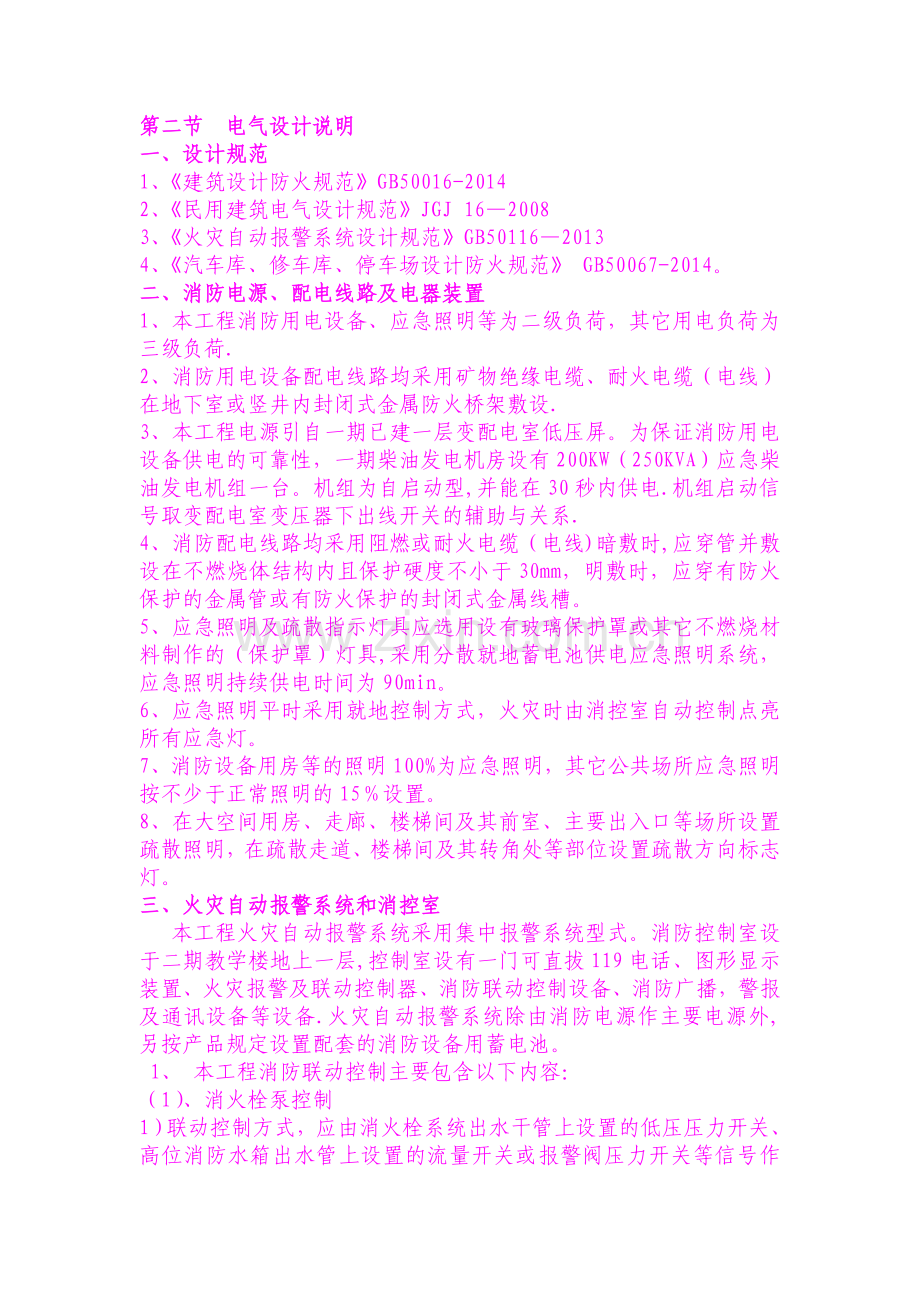

第二节 电气设计说明一、设计规范1、建筑设计防火规范GB50016-20142、民用建筑电气设计规范JGJ 1620083、火灾自动报警系统设计规范GB5011620134、汽车库、修车库、停车场设计防火规范 GB50067-2014。二、消防电源、配电线路及电器装置1、本工程消防用电设备、应急照明等为二级负荷，其它用电负荷为三级负荷.2、消防用电设备配电线路均采用矿物绝缘电缆、耐火电缆（电线）在地下室或竖井内封闭式金属防火桥架敷设.3、本工程电源引自一期已建一层变配电室低压屏。为保证消防用电设备供电的可靠性，一期柴油发电机房设有200KW（250KVA）应急柴油发电机组一台。机组为自启动型,并能在30秒内供电.机组启动信号取变配电室变压器下出线开关的辅助与关系.4、消防配电线路均采用阻燃或耐火电缆（电线)暗敷时,应穿管并敷设在不燃烧体结构内且保护硬度不小于30mm，明敷时，应穿有防火保护的金属管或有防火保护的封闭式金属线槽。5、应急照明及疏散指示灯具应选用设有玻璃保护罩或其它不燃烧材料制作的（保护罩）灯具,采用分散就地蓄电池供电应急照明系统，应急照明持续供电时间为90min。6、应急照明平时采用就地控制方式，火灾时由消控室自动控制点亮所有应急灯。7、消防设备用房等的照明100%为应急照明，其它公共场所应急照明按不少于正常照明的15设置。8、在大空间用房、走廊、楼梯间及其前室、主要出入口等场所设置疏散照明，在疏散走道、楼梯间及其转角处等部位设置疏散方向标志灯。三、火灾自动报警系统和消控室 本工程火灾自动报警系统采用集中报警系统型式。消防控制室设于二期教学楼地上一层,控制室设有一门可直拔119电话、图形显示装置、火灾报警及联动控制器、消防联动控制设备、消防广播，警报及通讯设备等设备.火灾自动报警系统除由消防电源作主要电源外,另按产品规定设置配套的消防设备用蓄电池。 1、 本工程消防联动控制主要包含以下内容：（1）、消火栓泵控制1）联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或子动状态影响。当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号,由消防联功控制器联动控制消火栓泵的启动。2)手动控制方式,应将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘.并应直接手动控制消火栓泵的启动、停止.3）消火栓泵的动作信号应反馈至消防联动控制器.（2）、喷淋功能1)联动控制方式，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响.2)手动控制方式,应将喷淋消防泵控制箱(柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止。3）水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器.（3）、非消防电源控制本工程各层照明及电力配电箱内设有分励脱扣器，消防控室在火灾确认后断开相关非消防电源。（4）、气体灭火系统的控制1)火灾自动报警系统的要求:气体灭火系统作为一个相对独立的系统，单独配置了自动控制所需的火灾探测器，可独立完成整个灭火过程.2)自动控制：消防控制室能显示系统的自动、手动工作状态；能在气体灭火系统报警、喷射各阶段有相应的声光信号，并关闭相应的防火门、窗,停止相关的通风空调系统，关闭有关部位的防火阀。3)该系统同时具有手动控制及应急操作功能.（5）、火灾应急广播系统1）火灾自动报警系统应设置火灾声光警报器，并应在确认火灾后启动建筑内的所有火灾声光警报器。2）火灾声警报器设置带有语音提示功能时,应同时设置语音同步器。3）同一建筑内设置多个火灾声警报器时，火灾自动报警系统 应能同时启动和停止所有火灾声警报器工作.4）消防应急广播的单次语音播放时间宜为10s30s ，应与火灾声警报器分时交替工作，可采取1 次火灾声警报器播放、1 次或2 次消防应急广播播放的交替工作方式循环播放.5）在消防控制室应能手动或按预设控制逻辑联动控制选择广播分区、启动或停止应急广播系统，并应能监听消防应急广播.在通过传声器进行应急广播时，应自动对广播内容进行录音。6）消防控制室内应能显示消防应急、广播的广播分区的工作状态.7）消防应急广播与普通广播或背景音乐广播台用时，应具 有强制切入消防应急广播的功能。（6)、防烟排烟系统的联动控制1)应由同一防烟分区内的两只独立的火灾探测器的报警信号。作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启,同时停止该防烟分区的空气调节系统.2)应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号,并应由消防联动控制器联动控制排烟风机的启动.3）防烟系统、排烟系统的手动控制方式，应能在消防控制室内的消防联动拉制器上手动控制送风口、电动挡烟垂壁、排烟口、 排烟窗、排烟阀的开启或关闭及防烟风机、排烟风机等设备的启动或停止，防烟、排烟风机的启动、停止按钮应采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制防烟、排烟风机的启动、停止。（7） 电梯的联动控制设计消防联动控制器应具有发出联功控制信号强制所有电梯停于首层或电梯转换层的功能。电梯运行状态信息和停于首层或转换层的反馈信号，应传送给消防控制室显后,轿厢内应设置能直接与消防控制室通话的专用电话。（8) 消防专用电话系统在消防控制室内设置消防专用电话总机,除在各层的手动报警按钮处设置消防专用电话插孔外，在消防水泵房、值班室等处设置消防专用电话分机，专用对讲电话分机安装高度底边距地1。4m。在消防控制室内设置直接报警的119外线电话。2、消防设备电源监控系统：消防设备电源监控系统产品应符合国家标准GB28184-2011消防设备电源监控系统的规定,必须具备国家消防电子产品质量监督检验中心出具的产品型式检验报告。3、电气火灾监控系统：(1）本工程在一层消控中心内采用一套AcuRC490电气火灾监控系统.（2）本工程应符合以下规范：GB50016-2014建筑设计防火规范， JGJ162008民用建筑电气设计规范，GB14287。1电气火灾监控设备， GB14287。3测温式电气火灾监控探测器，GB14287.2剩余电流式电气火灾监控探测器。 4、防火门监控系统：（1）防火门监控系统应满足GB 50116-2013火灾自动报警系统设计规范和GB293642012防火门监控器的规定。(2）防火门监控系统应由中标厂家深化设计，并经过设计院确认后方能订货施工。5、电源：火灾报警系统主电源采用消防专用电源,直流备用电源采用火灾报警控制器的专用蓄电池。6、接地:火灾自动报警系统接地采用共用接地,接地电阻值不大于1欧姆。火灾自动报警系统应设专用接地干线，并在消防控制室设置专用接地板，专用接地干线应从消防控制室专用接地板引至接地体。专用接地干线应采用铜芯绝缘导线，其线芯截面面积不应小于25mm2。 专用接地干线宜穿硬质塑料管埋设至接地体。由消防控制室接地板引至各消防电子设备的专用接地线应选铜芯绝缘导线，其线芯截面面积不小于4mm2。7、线路敷设：（1）火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流250V的铜芯绝缘导线或铜芯电缆。采用交流220/380V的供电和控制线路应采用电压等级不低于交流500V的铜芯绝缘导线和铜芯电缆。传输线路应采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线.（2）消防控制、通信和报警线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不燃烧体的结构层内,且保护厚度不宜小于30mm.当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。采用经过阻燃处理的电缆时，可不穿金属管保护,但应敷设在电缆竖井或吊顶内有防火保护措施的封闭式线槽内。从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。4
