线路单位负荷矩电压损失表(摘自煤矿生产能力核定教材)
6kV三相架空线路单位负荷矩电压损失百分数(%/MW*km）
导线型号
cosφ
0.80
0。85
0。90
0.95
LJ—16
6.3
6。16
6。01
5。85
LJ-25
4.35
4。21
4。07
3。9
LJ—35
3.35
3。21
3.07
2.9
LJ—50
2。57
2.43
2.29
2。13
LJ-70
2.07
1.93
1.79
1.63
LJ—95
1。74
1.6
1。46
1。291
LJ—120
1.54
1.41
1。26
1.1
LJ—150
1。375
1.24
1.1
0.93
LJ-185
1。264
1.13
0。98
0。82
LJ-240
1.158
1。02
0.88
0。715
10kV三相架空线路单位负荷矩电压损失百分数（％/MW＊km)
导线型号
cosφ
0.80
0.85
0.90
0.95
LJ—16
2.265
2。216
2.164
2。105
LJ—25
1.565
1.516
1。464
1。405
LJ-35
1。205
1.156
1。104
1.045
LJ-50
0.925
0。876
0.824
0。765
LJ—70
0。745
0。696
0.644
0.585
LJ-95
0。625
0。576
0.524
0。465
LJ—120
0.555
0.506
0.454
0。395
LJ-150
0.495
0。446
0。934（原文如此0.394？）
0。335
LJ—185
0。455
0.406
0。354
0.295
LJ—240
0.417
0.368
0。316
0。257

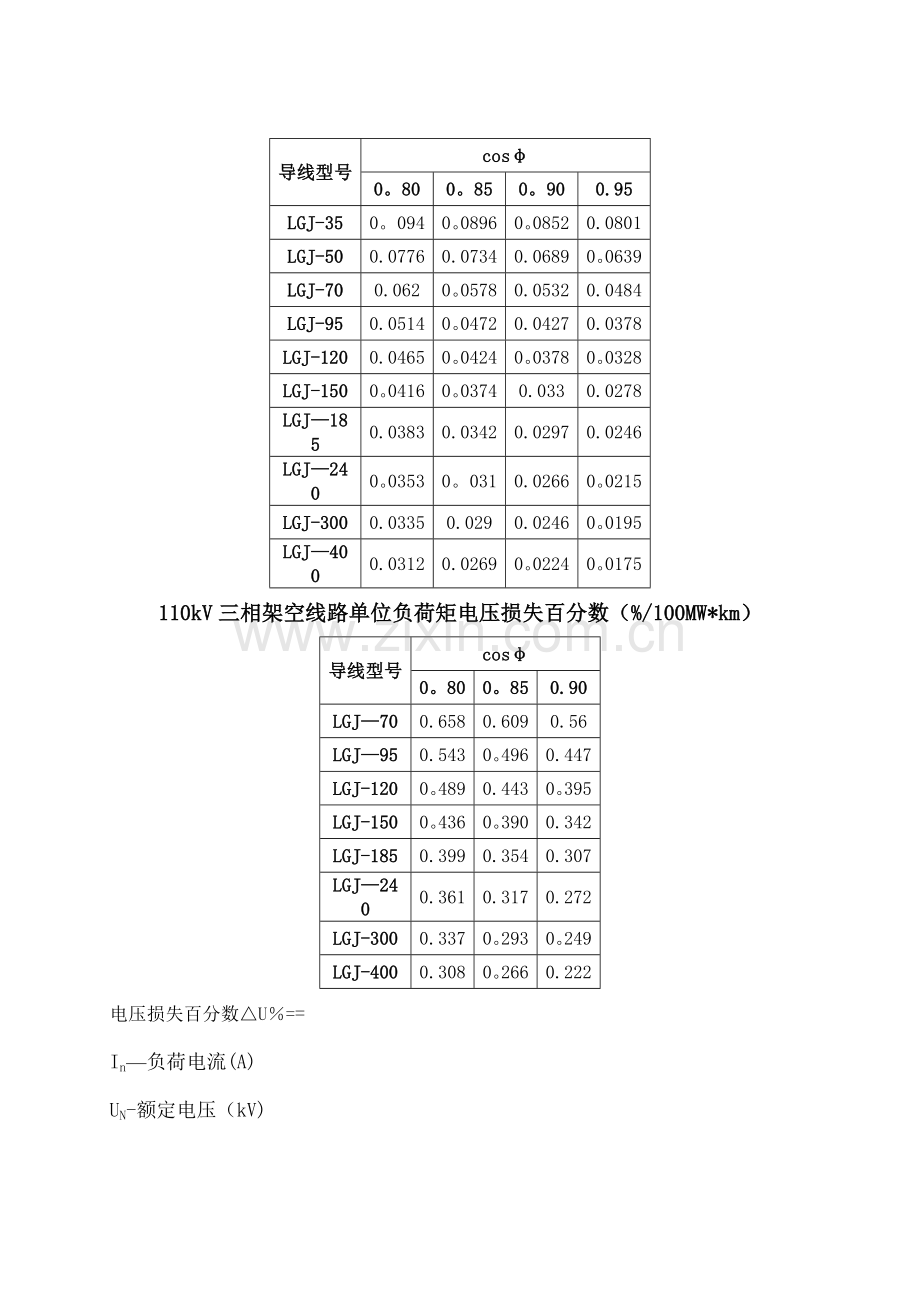

35kV三相架空线路单位负荷矩电压损失百分数（％/MW＊km）
导线型号
cosφ
0。80
0。85
0。90
0.95
LGJ-35
0。094
0。0896
0。0852
0.0801
LGJ-50
0.0776
0.0734
0.0689
0。0639
LGJ-70
0.062
0。0578
0.0532
0.0484
LGJ-95
0.0514
0。0472
0.0427
0.0378
LGJ-120
0.0465
0。0424
0。0378
0。0328
LGJ-150
0。0416
0。0374
0.033
0.0278
LGJ—185
0.0383
0.0342
0.0297
0.0246
LGJ—240
0。0353
0。031
0.0266
0。0215
LGJ-300
0.0335
0.029
0.0246
0。0195
LGJ—400
0.0312
0.0269
0。0224
0。0175
110kV三相架空线路单位负荷矩电压损失百分数（%/100MW*km）
导线型号
cosφ
0。80
0。85
0.90
LGJ—70
0.658
0.609
0.56
LGJ—95
0.543
0。496
0.447
LGJ-120
0。489
0.443
0。395
LGJ-150
0。436
0。390
0.342
LGJ-185
0.399
0.354
0.307
LGJ—240
0.361
0.317
0.272
LGJ-300
0.337
0。293
0。249
LGJ-400
0.308
0。266
0.222
电压损失百分数△U％==
In—负荷电流(A)
UN-额定电压（kV)
R0，X0—电缆单位长度的电阻和电抗（Ω/km）
L—线路长度（km）
〈全国供用电规则〉规定,正常情况下7%,故障情况下10％。
