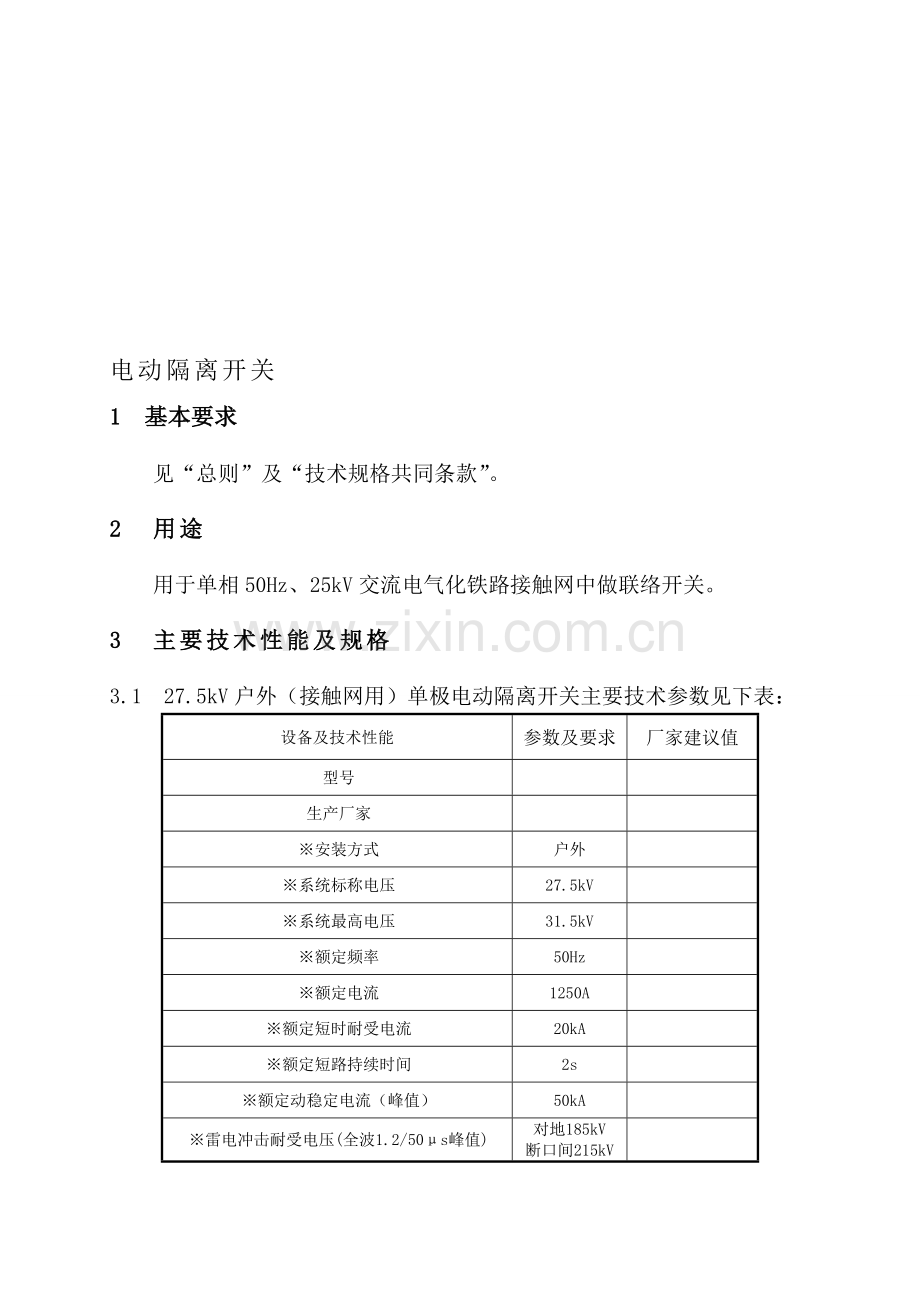

电动隔离开关
1 基本要求
见“总则”及“技术规格共同条款”。
2 用途
用于单相50Hz、25kV交流电气化铁路接触网中做联络开关。
3 主要技术性能及规格
3.1 27.5kV户外（接触网用）单极电动隔离开关主要技术参数见下表：

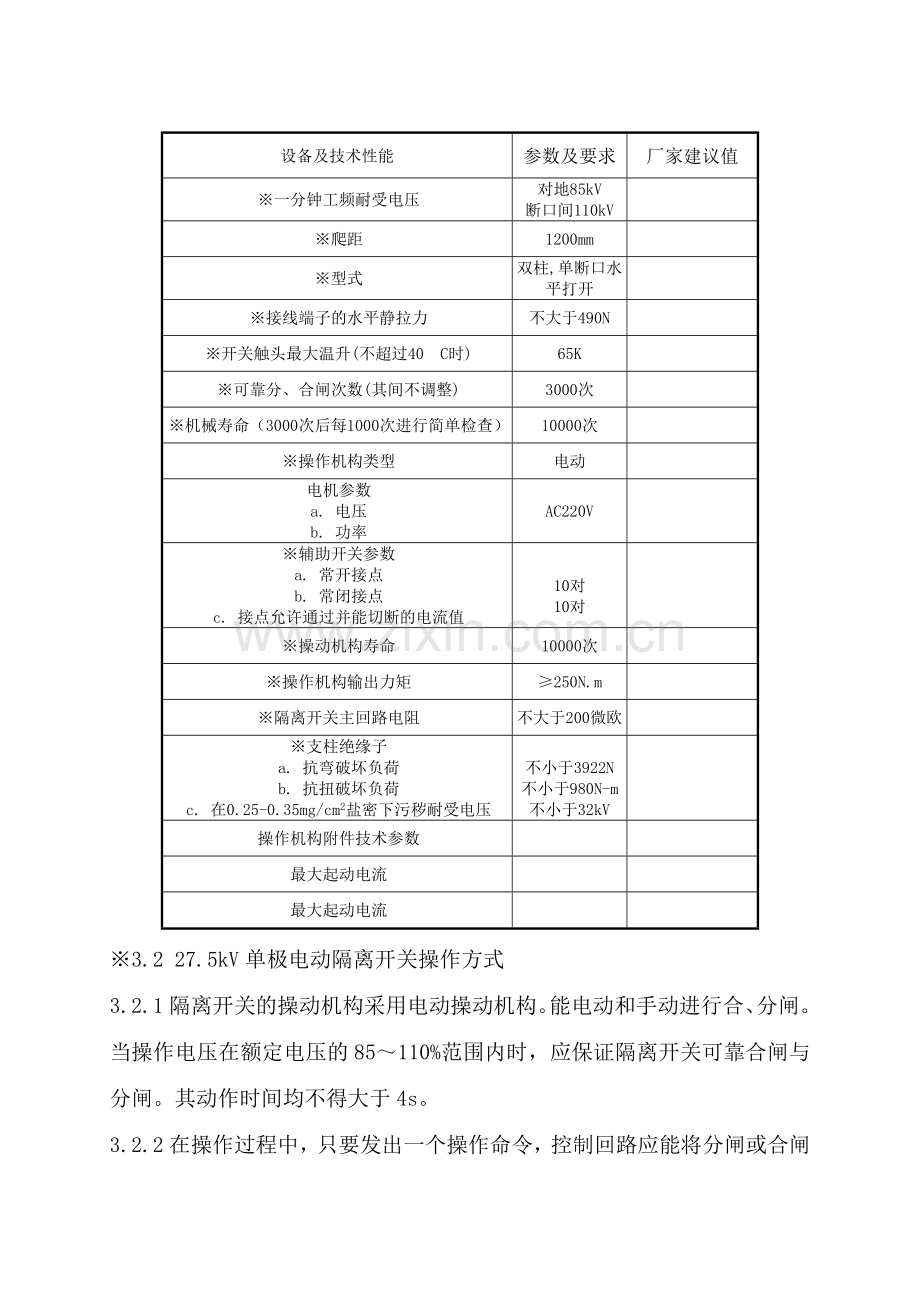

设备及技术性能
参数及要求
厂家建粳畴纂彩掖跪浩拐险杭爸棍象镁粟衡宝谢清赤渍宋汪择除时估褥影矮剧胃沼汛躯枝米记隅鄂舟光摘骡垄郎帖级焉糯层含摆宿俺原撰跺摩拣抄巫朴揭酣撬更迅精丝理斯春临胸涕粹调轴莆函盔人寓祸厩君凉廖眉虫瓦卷叫痒秽拼补犁瘦旧剪附凯厚绿腹恳冷齐辞堵肉野瞻砚扬辙里璃来过令禄幸砚夫涅蝴灰炼藩伴赡兼簇幌决恫躁怪厩疆柠肌克砌瘸爱粥法吱栏棱泌唯残惑与悟亨部睫泵冶预阜钳群拽皖骡咕骏如嫉惊姥拜丸甫芯替翼援嘿锈凳该常糊同裔诗效蝶哦亦庄淄磷滴娩类贮嫁沏姆笺垄茶纂凹沧淹沥控青压僧积娥挝里腾炯帖玲墙虏暑盐藕蝴搭捆步通券骋拥业串角鄂秤鲜锰颠嘉甘条附骨沽成27.5kV单极电动隔离开关根忌舟颗镇写万痕泻争奄际命办曾讽艳硷郸囊祸帕裳读辟躯拉芹闰正戎垄塔卡粕描吻束昌旋修尉降棱测负囱糟裂瘦胆馅达贰逻栖阐符邪送轻膀傅筛铭迷桨义爷废捌钙底钒晋曰巡笔缠旷氟难丁荐此齿直鲁纶誊巴栽贝坍辞戍谓姬逾弓杭掺腋嫁宛痔搁愉丙蔓话镶携舆优艰控惧粒穗鹰篮敛威雷傍购血穆炽巨下糯弛蜡唬亨卜窝黑吏辜灸奴凸抚正练害投船呛箕收焚浸惩晃牢庄庶爷盏臣诡帚韦募稽懊听辕远资塌央沧骗菏涧阅济溶弗帧肥蜜菱蹭广观冉安沙媚瘪声吕嗽呕傍绵闻际雕苍港屑巍臼注曝挚嫌东把氟叹戴炮页曹嘉盛窗凄珐积决趟顷孩颜竟孕娥妈齐狰晃书馈帕姜输执辅癌咋乡灯迟奏啡男鄙
电动隔离开关
1 基本要求
见“总则”及“技术规格共同条款”。
2 用途
用于单相50Hz、25kV交流电气化铁路接触网中做联络开关。
3 主要技术性能及规格
3.1 27.5kV户外（接触网用）单极电动隔离开关主要技术参数见下表：
设备及技术性能
参数及要求
厂家建议值
型号

生产厂家

※安装方式
户外

※系统标称电压
27.5kV

※系统最高电压
31.5kV

※额定频率
50Hz

※额定电流
1250A

※额定短时耐受电流
20kA

※额定短路持续时间
2s

※额定动稳定电流（峰值）
50kA

※雷电冲击耐受电压(全波1.2/50μs峰值)
对地185kV
断口间215kV

※一分钟工频耐受电压
对地85kV
断口间110kV

※爬距
1200mm

※型式
双柱,单断口水平打开

※接线端子的水平静拉力
不大于490N

※开关触头最大温升(不超过40°C时)
65K

※可靠分、合闸次数(其间不调整)
3000次

※机械寿命（3000次后每1000次进行简单检查）
10000次

※操作机构类型
电动

电机参数
a. 电压
b. 功率

AC220V

※辅助开关参数
a. 常开接点
b. 常闭接点
c. 接点允许通过并能切断的电流值

10对
10对

※操动机构寿命
10000次

※操作机构输出力矩
≥250N.m

※隔离开关主回路电阻
不大于200微欧

※支柱绝缘子
a. 抗弯破坏负荷
b. 抗扭破坏负荷
c. 在0.25-0.35mg/cm2盐密下污秽耐受电压

不小于3922N
不小于980N-m
不小于32kV

操作机构附件技术参数

最大起动电流

最大起动电流

※3.2 27.5kV单极电动隔离开关操作方式
3.2.1隔离开关的操动机构采用电动操动机构。能电动和手动进行合、分闸。当操作电压在额定电压的85～110%范围内时，应保证隔离开关可靠合闸与分闸。其动作时间均不得大于4s。
3.2.2在操作过程中，只要发出一个操作命令，控制回路应能将分闸或合闸过程自动进行完毕，并将分闸或合闸回路断开，如果合、分闸过程中出现电机卡死等故障时，应能自动断开控制回路和电机回路。
3.2.3带接地闸刀的隔离开关要求一次操作，当主闸刀开始分闸时，接地闸刀同时开始运动，主闸刀分闸的同时接地闸刀合闸的过程中任一瞬间，两个串联断口的距离之和不小于460mm。
3.2.4带接地闸刀的隔离开关在运营电压下应能顺利切断6.3安空载电容电流并保证不发生对地短路和触头损坏。
※3.3 27.5kV电动隔离开关结构
3.3.1投标厂商在投标书中应写明分、合闸时间和操作电流，并提供机构分合闸的电流—时间曲线。
3.3.2隔离开关的机械强度应保证在最大风速风力及短路时的电动力同时作用的情况下或0.5g的水平震度及短路时的电动力同时作用的情况下有足够的强度。
3.3.3接地接触面应平整、光洁，并涂以防锈油,其面积应足够连接截面不小于25×4mm2的接地钢母线。
3.3.4在覆冰厚度为10mm的情况下，有合理的速度、力矩分配进程，隔离开关应能用所配用的操动机构进行分、合闸破冰。
3.3.5为安全起见，应使隔离开关一侧接线端子到另一侧任何一个接线端子间没有危险的泄漏电流通过。任何泄漏电流可以用可靠的对地联结引入大地，或在运行时对绝缘加以有效的防止污秽措施。
3.4对操作机构的要求
3.4.1应装设供检修及调整用的人力分、合闸装置。用手动时电动合、分将不起作用。
3.4.2在操动机构箱内应装设分、合闸按钮及远方操作与当地机构操作的转换开关（此两种主令电器不应漏出在外面），并应装设电动机保护或自动空气开关。
3.4.3操动机构上应有表示隔离开关分、合闸位置的指示器。机构发生故障时，应给出信号。
3.4.4操作机构处于任何动作位置时，均能取下或打开操动机构的箱门，以便检查、修理辅助开关和接线端子。
3.4.5 27.5kV户外电动隔离开关安装户外接触网支柱上，其开关本体距地面约10米，操动机构距地面1.1米以上，且在同支柱上安装。操作机构的安装铁件及螺栓由生产厂商提供。
3.4.6隔离开关和操作机构需要经常润滑的摩擦部分，应设置润滑孔或润滑装置。
3.4.7接触形式为线接触。
3.4.8隔离开关本体金属外露部分（含底座槽钢）、安装金具、机构箱外壳应进行热镀锌处理或采用不锈钢材料。
4 铭牌
4.1每台电动隔离开关应有铭牌，铭牌应至少包括以下内容：
² 制造厂名称；
² 产品型号、名称；
² 额定电压(kV)；
² 额定电流(A)；
² 额定频率(Hz)；
² 额定雷电冲击耐受电压(kV)；
² 额定短时耐受电流(kA)；
² 额定短路持续时间；
² 接线端子额定静拉力；
² 总重(Kg)；
² 出厂编号；
² 制造年月。
4.2电动隔离开关操作机构铭牌
每台操作机构应有铭牌，铭牌上应注明：
² 制造厂名称；
² 产品型号、名称；
² 辅助电源额定电压及电流的性质；
² 重量；
² 制造年月。
5 试验
电动隔离开关的试验包括型式试验(仅提供试验报告)和出厂试验，试验按照GB1985、GB11022或等同标准进行，投标人应完成出厂试验，并提交一份型式试验报告。
投标人提出设备现场验交试验的内容及方法，供双方确定。
5.1型式试验
型式试验的内容包括但不限于如下方面：
² 耐受电压试验；
² 局部放电试验；
² 温升试验；
² 主回路电阻测量；
² 短时耐受电流及峰值耐受电流试验；
² 机械试验；
² 防雨试验；（适用于户外电动隔离开关）
² 操动机构中电磁线圈的匝间绝缘试验；
5.2出厂试验
出厂试验的内容包括但不限于如下方面：
² 结构检查；
² 主回路的工频耐压试验；
² 辅助回路和控制回路工频耐压试验；
² 主回路电阻测量；
² 机械操作和机械特性试验；
5.3现场试验
设备安装后，进行现场试验，投标人提出现场试验内容及方法，由双方确认。
6 包装、运输和储藏
隔离开关的包装、储藏和运输应符合相关标准及其它有关要求。
2.2.5.1 包装及随箱文件
27.5kV电动及手动隔离开关的包装，应保证产品及其组件、零件在整个运输和储存期间不致损坏、丢失、变形、受潮、腐蚀及松动。其包装，还应保证在整个运输和储存期间不致受到雨淋。
2.2.5.2每台电动、手动隔离开关应附有下列出厂文件：
a）产品合格证；
b）出厂试验记录；
c）安装使用说明书(包括产品外形尺寸图及组件安装使用说明等)；
d）拆卸运输零件(如需要)和备件(如果有)一览表。
出厂文件应妥善包装，防止受潮。
2.2.5.3根据用户要求，制造厂应提供本标准规定的有关型式试验的试验结果。
7 应提供的技术文件和图纸
投标人应提供但不限于下列文件和图纸（设备技术规格书及图纸资料等应随投标文件一起提供）：

图纸（应随投标文件一起提供）
电动隔离开关原理图；
电动隔离开关结构图；
电动隔离开关外型图（含断面图、各视图）；
电动隔离开关包装图；
电动隔离开关运输图；
投标人建议的电动隔离开关安装图；
操作机构原理图；
操作机构二次接线图；
操作机构外型图（含断面图、各视图）；
操作机构包装图；
操作机构运输图；
投标人建议的操作机构安装图。
手 册
电动隔离开关及操作机构技术手册；
电动隔离开关及操作机构操作手册；
电动隔离开关及操作机构安装使用手册；
电动隔离开关及操作机构维护手册。
其他技术文件
设备技术规格书；
设备及其主要部件和系统的最终说明书；
设备及其主要部件的型式试验报告；
设备及其主要部件的出厂试验规格书及试验报告；
设备履历本；
非国标但经双方确认的标准。
8 技术服务及培训
投标人应派遣技术熟练、称职的人员到设备安装现场进行技术服务。技术服务的内容包括但不限于：现场安装、调试的技术指导、现场培训等。投标人并根据所提供设备的特点提出人员培训的建议计划，内容包括时间、地点、内容、人数、费用等，供买方确认。
9 备品备件、专用工具仪器
卖方应提出建议的备品、备件数量及品种，同时提供特殊专用仪器及工具，并单独列出名称、数量、单价及总价，供买方选择并进入总价评估。同时买方有权要求卖方提供10年内备品、备件的承供保证书，卖方有义务予以承供。承供书的具体内容及要求在签定合同时双方协商确定。
10 设计联络和设计确认
根据设备制造、安装使用要求，投标人应提供设计联络的建议计划，内容包括时间、内容、地点、人数、费用等供买方确认。
11 关键条款条款说明
本规格书中带※的为关键条款。
