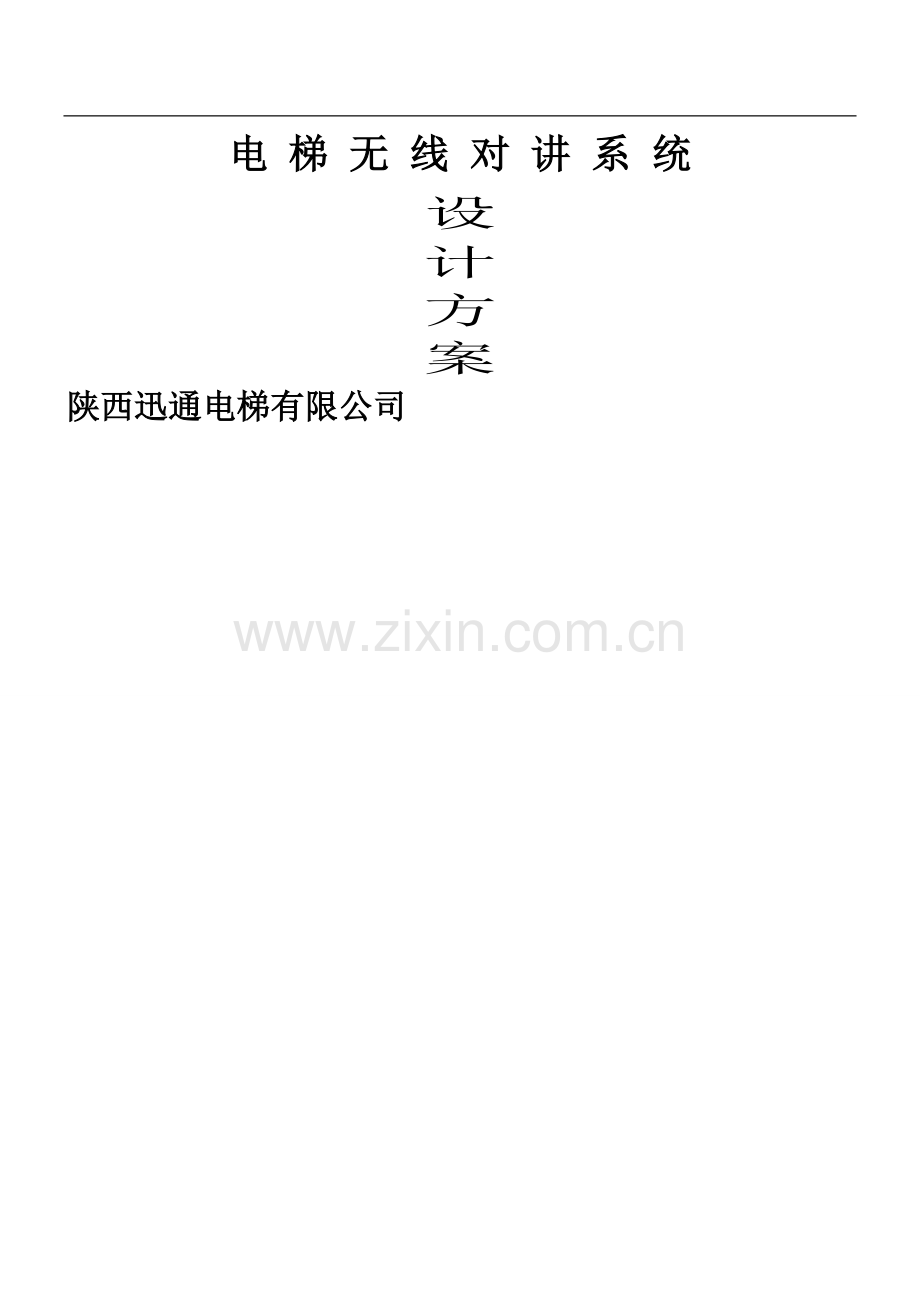

电 梯 无 线 对 讲 系 统
设
计
方
案
陕西迅通电梯有限公司

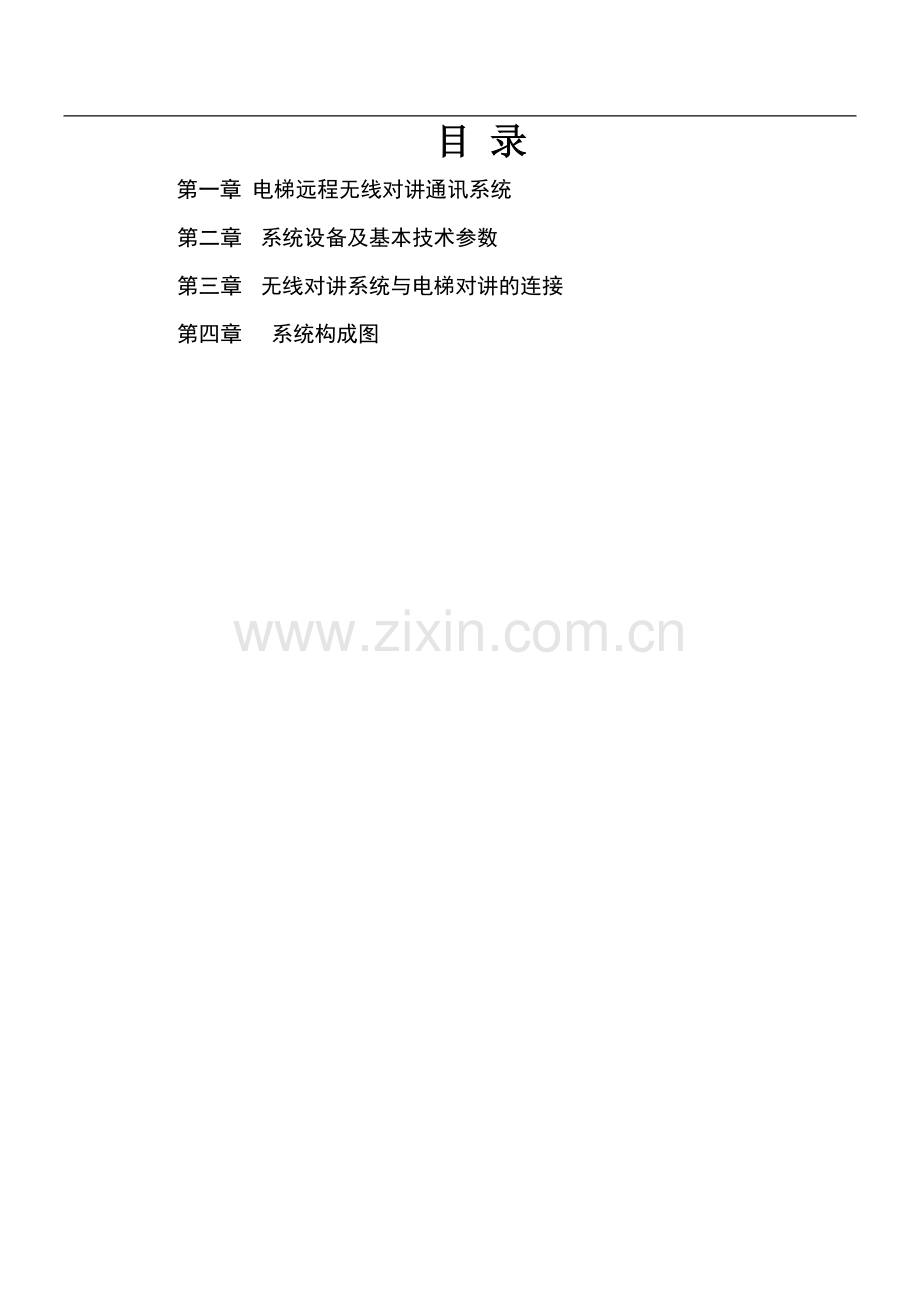

目 录
第一章 电梯远程无线对讲通讯系统
第二章 系统设备及基本技术参数
第三章 无线对讲系统与电梯对讲的连接
第四章 系统构成图
第一章 电梯远程无线对讲通讯系统
一。 概述
随着电梯使用的普及，电梯的安全越来越被电梯制造者和使用者重视。一个完善电梯通讯系统（又叫做电梯紧急求救系统)是保障电梯安全运行的一个重要组成部分。一旦电梯出现了故障，出现人员困梯时，轿内乘客通过电梯对讲系统及时向物业管理等人员求救.确保维保人员能够及时赶到现场进行故障排除解救被困人员。但是通常的电梯对讲系统在联网的条件下仅能向物业管理人员求救,对讲求救范围太窄.若线路出现故障,或电梯对讲应为无法布线而不能联网，电梯求救怎样才解决呢？怎样才能保证电梯求救信号能够及时的传递到电梯维保人员、物业管理人员、或业主家人（别墅电梯）呢？电梯远程无线对讲系统能够解决这个问题.
HLC—11—3电梯远程无线对讲系统是采用技术成熟、性能稳定可靠的工业级数字无线通讯模块研发出来的一款通过数字网实现无线语音报警功能的装置。该电梯远程无线通话系具有抗干扰性强、通话质量清晰、不受距离限制、安装方便、不受使用环境限制等优点，并且日常维护简单、可以避免线路故障隐患.电梯远程数字无线对讲主机即可使用，可自由实现轿厢与小区物业管理,并具语音报警功能，使电梯求救更加有保证.
电梯远程无线对讲通讯系统主要由电梯五方对讲系统（电梯轿厢副机、机房主机、值班主机、轿顶分机、底坑分机）、电梯专用电源、远程无线报警主机、数字网络等构成。
二、电梯五方对讲系统功能
XL 五方电梯对讲通讯系统采用两线制连接通讯方式,可灵活实现单台电梯值班室、机房、轿厢、轿顶和底坑之间的两方、三方、四方、五方通话对讲。该系统具有简单、经济、实用之特点、安装接线简单、使用维护方便等优点.完全能满足宾馆酒店、写字楼、住宅小区和工厂等各类高层建筑对电梯对讲通讯的要求.对讲通讯系统由机房主机、值班室主机、专用电源、轿厢副机和分机组成，主要用于轿厢被困人员向电梯值班室和机房求救，并可以用于电梯值班室、机房主机、轿厢副机、底坑分机和轿顶分机之间的通话.
三、无线对讲系统的电话或短信报警系统功能
在单电梯独立使用（如别墅电梯）或没有联网的情况下，在五方、三方或者仅和轿厢对讲的基础上添加带移动电话和短信报警功能的电梯远程无线对讲报警主机,就构成了电梯远程无线对讲系统。它可以在电梯远程无线对讲报警主机内预先设置电梯维保公司、电梯维保人员、物业管理、业主家人(别墅电梯）等报警电话号码,一旦发生电梯求救，电梯远程无线对讲报警主机就会发送报警短信和循环拨打已设置的报警电话，直到拨通有人接听为止。这样电梯被困人员就能够及时通知维保公司、维保人员、物业管理等人员，为处理电梯故障赢得时间。
四、电梯远程无线对讲系统的构成:
电梯无线远程报警对讲系统是有四部分构成：
1、 电梯五方对讲系统。它是电梯对讲最基本的组成部分，有轿厢对讲副机、机房或值班室对讲主机、轿顶和底坑对讲分机.轿厢对讲副机的呼叫按钮可以用来求救。
2、 电梯远程无线报警主机。它具有电梯对讲接口,用于与电梯对讲连接。一旦电梯对讲系统有求救呼叫,电梯远程无线报警主机就会自动发送报警短信和循环拨打报警电话向电梯维保人员、物业管理中心等处报警。
3、 无线数字网络。电梯远程无线报警主机内部具有数字模块，它可以通过数字网络实现远程无线报警与通话。
4、 电梯维保和接警群体.他们包含电梯维保公司、电梯维保人员、电梯服务平台、物业管理中心等。他们的电话号码可以事先设置在电梯远程无线报警主机内，一旦有电梯呼救，便可以自动拨打他们的电话,实现立即求助、通话、解救。
第二章 系统设备及基本技术参数
· 一、电梯远程无线对讲报警主机
HLC—11—3电梯远程无线报警主机采用技术成熟、性能稳定可靠的工业级数字无线通讯模块研发出来的一款电梯通过移动电话网实现无线语音和短信报警的装置。
功能
1、具有数字网接口，在接收到电梯报警信号后自动拨号呼叫和发送报警短信.
2、具有功能接口。可以有选择的实现短信报警、2组或5组电话报警、3天自动巡检等功能.
3、可以预设 5 组电话号码、密码、短信电话号码等.
4、可以设置中文报警地址短信。
5、报警时第一个电话拨不通，可以循环拨下一个电话号码，直到拨通为止。
6、可以通过短信修改密码.
7、不需布线安装方便
8、所有设置操作均用数字语言实现，因此可以远程操控。
技术参数
1、内置数字模块,承载频段
2、灵敏度优于—104dBm
3、天线外置
4、输入电压：DC 12V
5、工作温度：—30 C —— +60 C
6、待机电流:＜40 mA
二、电梯专用电源
HLC—12V5AH电梯专用应急照明电源主要用在电梯对讲系中。具有后备电池，掉电可自动切换.具有对讲机、应急灯、警笛三路电源输出。具有过放电保护装置，防止损坏后备电池。具有电源工作指示灯和短路保护、平时自动给后备电池充电等功能。
功能说明
1、五方通话系统电源接对讲机电源输出；警笛接警笛电源输出;应急灯接应急灯电源输出(－:地、＋：+12V）。详见系统接线图。
2、电池充电时充电指示灯亮,当电池充满时,放电指示灯亮。
3、当市电AC 220V停电时，停电指示灯亮，同时应急灯端口输出12V 。
4、正常工作时，按测试按钮可测试停电状态.
5、在没市电220V的地方使用电源，应首先打开电源开关，再按复位按钮,电源对讲机输出端有12V电源输出。
6、在放电状态下，按充电按钮可以把电源转换成充电状态。
7、电源安装时请按照电源上安装方向标贴所指方向安装。
技术参数
输入电压：AC220V ±10%
系统电源电压输出：DC12V ±5％
应急灯电压输出：DC12V ±5％
警笛电压输出：DC12V ±5%
平时供电电流：150mA
短时最大输出电流：3A
电压稳定度：≤1。5%
负载稳定度：≤5％ 过流保护：200%
后备电源：12V2。1。2AH锂电蓄电池 外型尺寸：192X96X79
三、电梯五方对讲
· 系统如下所示，有机房主机、值班室主机、专用电源、轿厢副机和分机组成，主要用于电梯值班室、机房主机、轿厢副机、底坑分机和轿顶分机之间的区域通话.
电梯对讲使用方法
· 1)、值班室对电梯通讯系统通话
· 值班室要同电梯通讯系统通话时，先按下呼叫按钮，机房主机发出振铃声,值班主机、机房主机提起话柄、便可与轿厢副机、底坑、轿顶分机通话，通话结束后,要挂好话柄.
· 2）、机房主机对电梯通讯系统通话，机房主机要同电梯通讯系统通话时,先按下呼叫按钮，值班主机发出阵铃声，值班主机、机房主机提起话柄、便可与轿厢副机、底坑、轿顶分机通话，通话结束后，要挂好话柄。
3）、轿厢副机或底坑、轿顶分机对电梯通讯系统通话，轿厢副机或底坑、轿顶分机对电梯对讲通讯通话,只需按呼叫按钮,值班主机、机房主机发出振铃声，值班主机、机房主机提机便可与其通话，通话结束后，要挂好话柄。
· 技术参数
· 1、电源电压： AC220V
· 2、工作电压: DC12V
· 3、通讯方式： 双工两线制
· 4、传输距离： 点对点500米
· 5、允许传输线最大电阻:45Ω
· 6、用线截面积 ≥0。5平方
· 6、副机音量： ≥60db
· 7、信噪比：优于35db
第三章 远程无线报警主机与电梯对讲系统的连接
一、 远程无线报警主机与电梯对讲系统的连接
HLC-11-3电梯远程无线报警主机 具有三个接线端:
a、电源接线端.12V电源接口,它要求外接电源具有后备蓄电池，一旦市电停电或掉电后,要能立即切换到后备电源供电不少于2小时。
b、电梯对讲系统接口端.它用来连接电梯对讲系统（如电梯轿厢、机房、轿顶、底坑等)，把电梯求救报警和语音信号无缝的与维保人员连接在一起。
c、功能选择接口.它用来选择实现短信报警、2组或5组电话报警、3天自动巡检等功能。
检查线路正确后上电。
二、电梯远程无线报警工作过程
（一）设置：
1、修改电梯远程无线报警主机密码。
2、设置接收报警 (如：电梯所在位置)
（一)平时工作过程：
1、平时电梯远程无线报警主机每隔三天向电梯维保人员发一条报到短信,使电梯维保人员确保电梯远程无线报警主机工作正常。
2、平时实时监测有无电梯求救信号，一旦监测到有电梯求救信号,电梯远程无线报警主机便机进入报警过程.
（二）报警工作过程:
1、电梯远程无线报警主机首先向小区值班人员发送报警,再循环拨打报警电话.
2、电梯远程无线报警主机循环拨打，直到有人接听为止。
3、电梯维保人员接听报警电话,确认故障地址，迅速赶到现场进行处理。
第四章 系统构成图
第五章 电梯无线对讲通讯系统基本配置及报价
配置说明：
1、如果需要在五方对讲的设备基础上实现无线报警功能则配置如下： 电梯内部:机房主机一台，轿厢副机一台、轿顶分机一台,底坑分机一台、电源一台、电梯远程无线对讲主机一台、值班主机一台（也可省略值班主机）,专用电源一台.
2、如果需要在三方对讲的设备基础上实现无线报警功能则配置如下： 电梯内部：机房主机一台，轿厢副机一台、电源一台、电梯远程无线对讲主机一台、值班主机一台（也可省略值班主机）,专用电源一台.
3、如果是别墅无机房电梯，实现无线报警功能则配置如下: 电梯内部：轿厢副机一台、电梯远程无线对讲主机一台、专用电源一台.
设备配置清单及报价：
一． 配置:
编号
名称
型号
数量
单位
单价
总金额
备注
1
轿厢通话器
HLC-T

个

2
机房主机
HLC—J

个

3
轿顶副机
HLC—J

个

4
底坑分机
HLC—D

个

5
专用电源
XL-YD/12

台

6
值班室主机

台

7

8

9

优惠合计金额(大写）
￥
