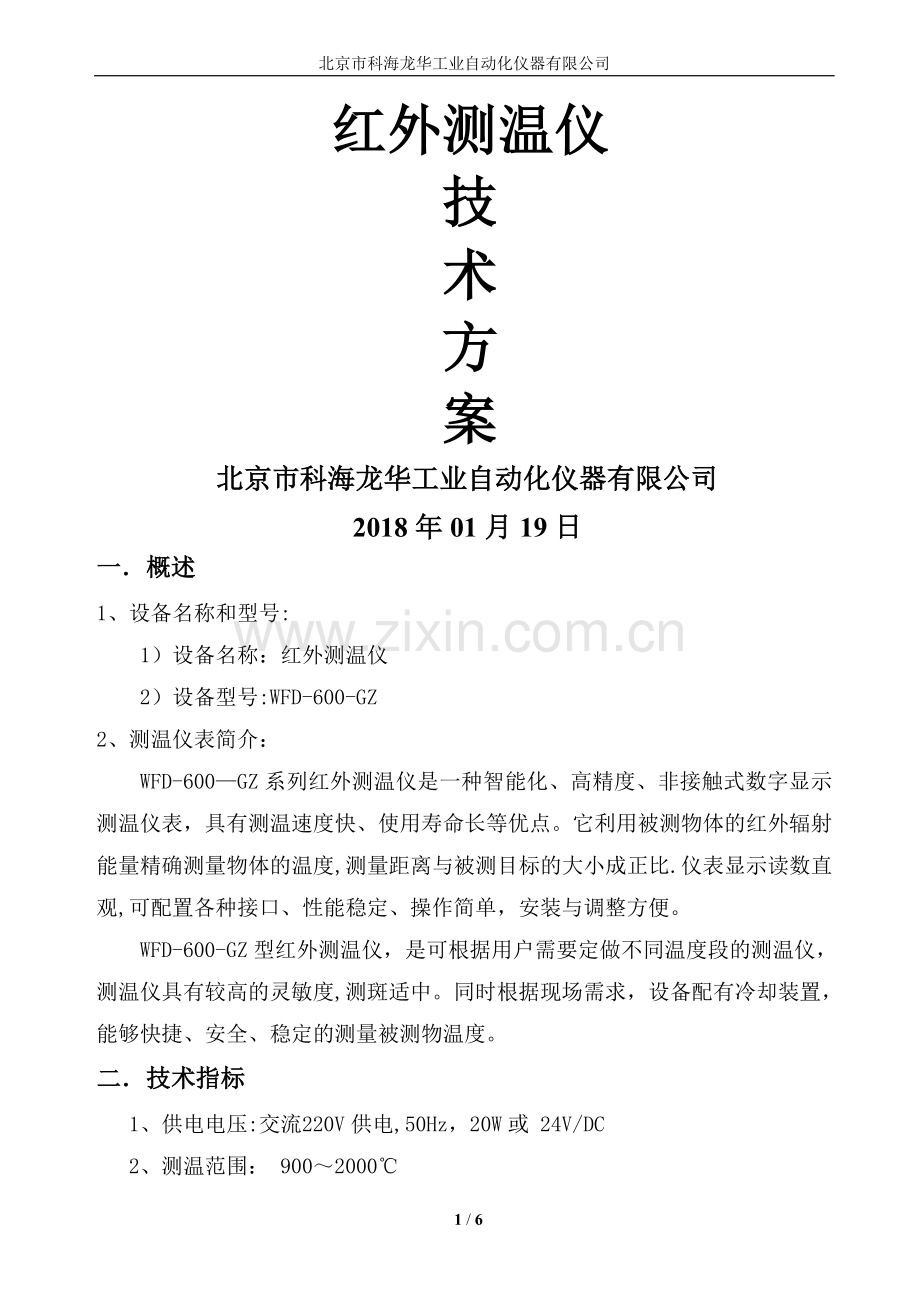

北京市科海龙华工业自动化仪器有限公司

红外测温仪
技
术
方
案
北京市科海龙华工业自动化仪器有限公司
2018年01月19日
一．概述
1、设备名称和型号:
1）设备名称：红外测温仪
2）设备型号:WFD-600-GZ
2、测温仪表简介：
WFD-600—GZ系列红外测温仪是一种智能化、高精度、非接触式数字显示测温仪表，具有测温速度快、使用寿命长等优点。它利用被测物体的红外辐射能量精确测量物体的温度,测量距离与被测目标的大小成正比.仪表显示读数直观,可配置各种接口、性能稳定、操作简单，安装与调整方便。
WFD-600-GZ型红外测温仪，是可根据用户需要定做不同温度段的测温仪，测温仪具有较高的灵敏度,测斑适中。同时根据现场需求，设备配有冷却装置，能够快捷、安全、稳定的测量被测物温度。
二．技术指标
1、供电电压:交流220V供电,50Hz，20W或 24V/DC

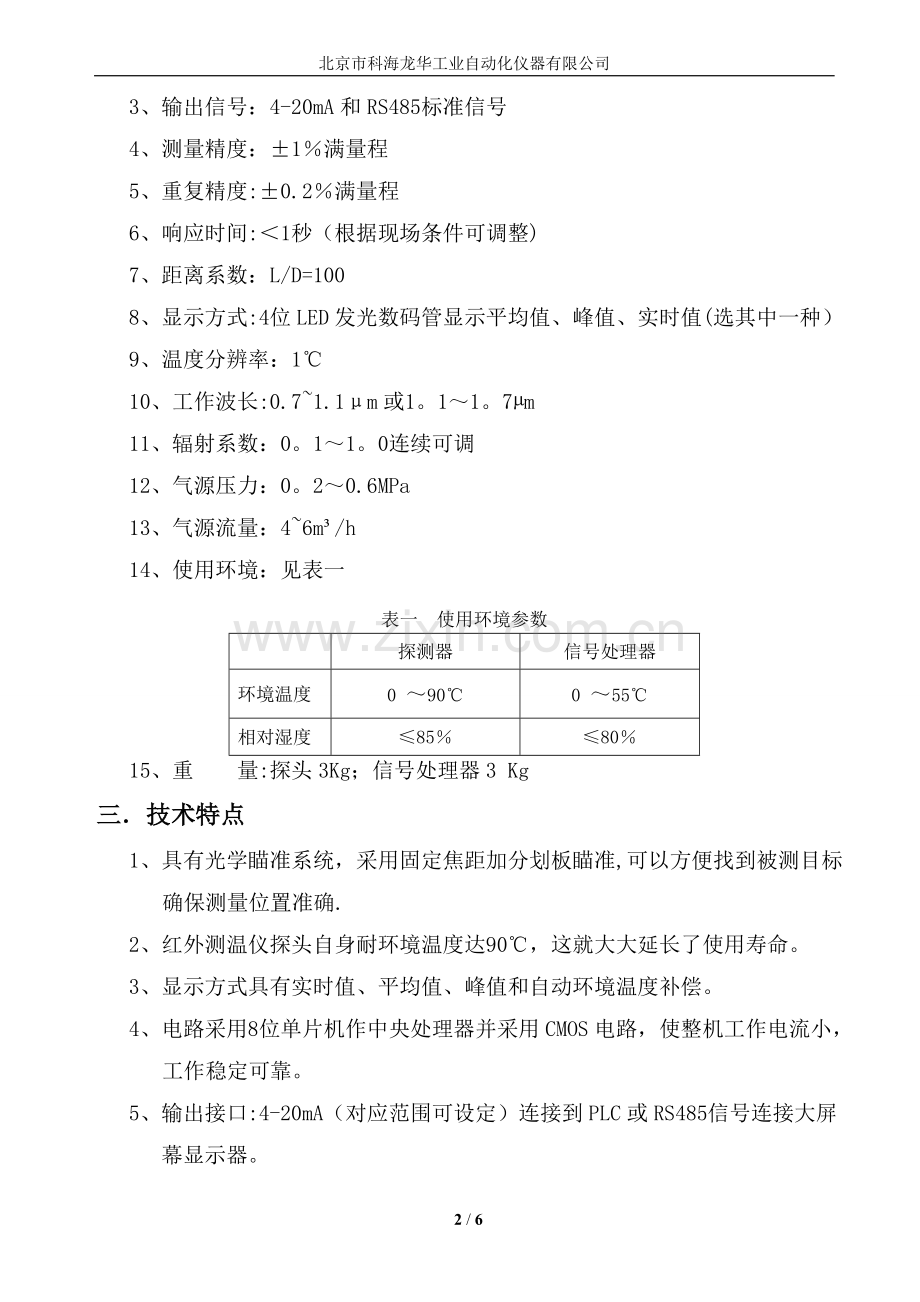

2、测温范围： 900～2000℃
3、输出信号：4-20mA和RS485标准信号
4、测量精度：±1％满量程
5、重复精度:±0.2％满量程
6、响应时间:＜1秒（根据现场条件可调整)
7、距离系数：L/D=100
8、显示方式:4位LED发光数码管显示平均值、峰值、实时值(选其中一种）
9、温度分辨率：1℃
10、工作波长:0.7~1.1μm或1。1～1。7µm
11、辐射系数：0。1～1。0连续可调
12、气源压力：0。2～0.6MPa
13、气源流量：4~6m³/h
14、使用环境：见表一
表一 使用环境参数

探测器
信号处理器
环境温度
0 ～90℃
0 ～55℃
相对湿度
≤85％
≤80％
15、重 量:探头3Kg；信号处理器3 Kg
三．技术特点
1、具有光学瞄准系统，采用固定焦距加分划板瞄准,可以方便找到被测目标确保测量位置准确.
2、红外测温仪探头自身耐环境温度达90℃，这就大大延长了使用寿命。
3、显示方式具有实时值、平均值、峰值和自动环境温度补偿。
4、电路采用8位单片机作中央处理器并采用CMOS电路，使整机工作电流小，工作稳定可靠。
5、输出接口:4-20mA（对应范围可设定）连接到PLC或RS485信号连接大屏幕显示器。
6、红外测温系统结构简单，由红外探头、信号处理器、信号电缆组成.
7、设计成分体结构，避开高温区，维修调试方便.
8、测温探头带有气源冷却装置，减少物镜灰尘，保证测量精度。
9、红外测温探头工作在短波段,对窗口污染有较好的适应性,窗口透过率降低36％，测温示值仅降低4％。
四．系统结构与安装
红外测温系统由红外测温探头、信号处理器、大屏幕显示器以及连接电缆组成。
1、红外测温探头外形结构见图一。
测温探头内具有光学瞄准系统，通过物镜，在目镜上可以很容易对准被测目标，测量时必须保证目标在分划板上的像比圆圈大，即保证被测目标充满视场。
图一 红外测温探头外形结构
2、信号处理器外形见图二
图二 信号处理器外形尺寸图
3、大屏幕显示器外形见图三
图三 大屏幕显示器外形尺寸图
大屏幕显示器型号：KZ-308P31P。
系统安装接线简图见图四。探测器下部有安装支架,可以调节高低、方位角和俯仰角，非常容易寻找被测目标,当找到被测目标后有紧固螺栓给予固定,底盘上有四个固定孔，将探测器牢固地固定在支架、支板上。
信号处理器安装在测温探头附近，通过专用电缆与测温探头连接.
图四 红外测温系统安装简图
五．设备供货清单
序号
设备名称
规格型号
数量
备注
1
测温探头
WFD—600-GZ
1台

2
信号处理器

1台

3
大屏幕显示器
KZ-308P31P
1台

4
安装底座

1套

5
耐高温信号电缆
5米
3根

6
电源线
5米
2根

7
金属软管

3根

8
安装附件

1套

六．资料提供
所有文件图纸资料最终均应采用中文，并提供电子文档。
提供文件图纸资料的数量:
图纸类：纸质2份，电子文档2份；
文字资料:纸质2份,电子文档2份；
电子文档中的资料与纸质图纸资料一同提供且一一对应。
七．供货时间
交货时间：自合同生效后，按期交货。
八．技术服务
1、技术服务
1) 买方负责现场安装布线和提供电源220V/AC .
2) 供货方免费派人到现场指导安装和调试，保证测温仪能正常运行,并对所提供设备的各项功能指标负责。
3) 在安装调试过程中,如发现有质量问题,供货方应及时派技术人员解决，并提供备品、备件，做好技术服务工作。
4) 买方负责现场施工,供货方负责现场指导安装，直至买方确认设备运行正常，并培训买方相关技术人员.
2、技术培训
供货方免费提供技术培训,以便买方相关技术人员掌握设备的组装、安装、维修、运行维护的技能.具体事宜双方协商确定.
九．质量保证及售后服务
1、供货方应对其供货范围的所有设备的质量负责,设备质保期为一年（设备正式投入运行后质保期开始)，在质保期内损坏的零部件，供货方负责免费修理与更换。一年后只收成本费。
2、质量保证期内合同产品出现质量问题，供货方应及时派遣技术人员给予无偿服务。对属于产品质量问题和并非人为因素损坏的设备立即更换。
3、设备到货后，买方提前3天通知供货方，供货方按买方指定时间内到设备安装现场共同进行开箱验收，若在规定时间内供货方未能到达现场，买方在开箱验收中发现的问题，供货方应无条件地认可并及时给予处理，所发生的相关费用由供货方承担。
4、设备出现故障时，由买方电话或电传告知供货方，供货方在接到通知后2小时内回复,48小时内到达现场处理问题。
5、按合同要求周期供货。
6、买方负责现场安装布线,并在安装过程中配合供货方，测温仪输出信号由买方负责传到计算机.
十一．红外测温仪主要用户
首钢迁钢公司 上海宝山钢铁公司 鞍山钢铁公司
抚顺钢铁公司 太原钢铁公司 三明钢铁公司
杭州钢铁公司 承德钢铁公司 石家庄钢铁公司
济南钢铁公司 广州钢铁公司 马鞍山钢铁公司
合肥钢铁公司 武汉钢铁公司 攀枝花钢铁公司
贵州钢铁公司 安阳钢铁公司 六盘水钢铁公司
湘潭钢铁公司 酒泉钢铁公司 包头钢铁公司
