洁净空调系统常用方案.doc

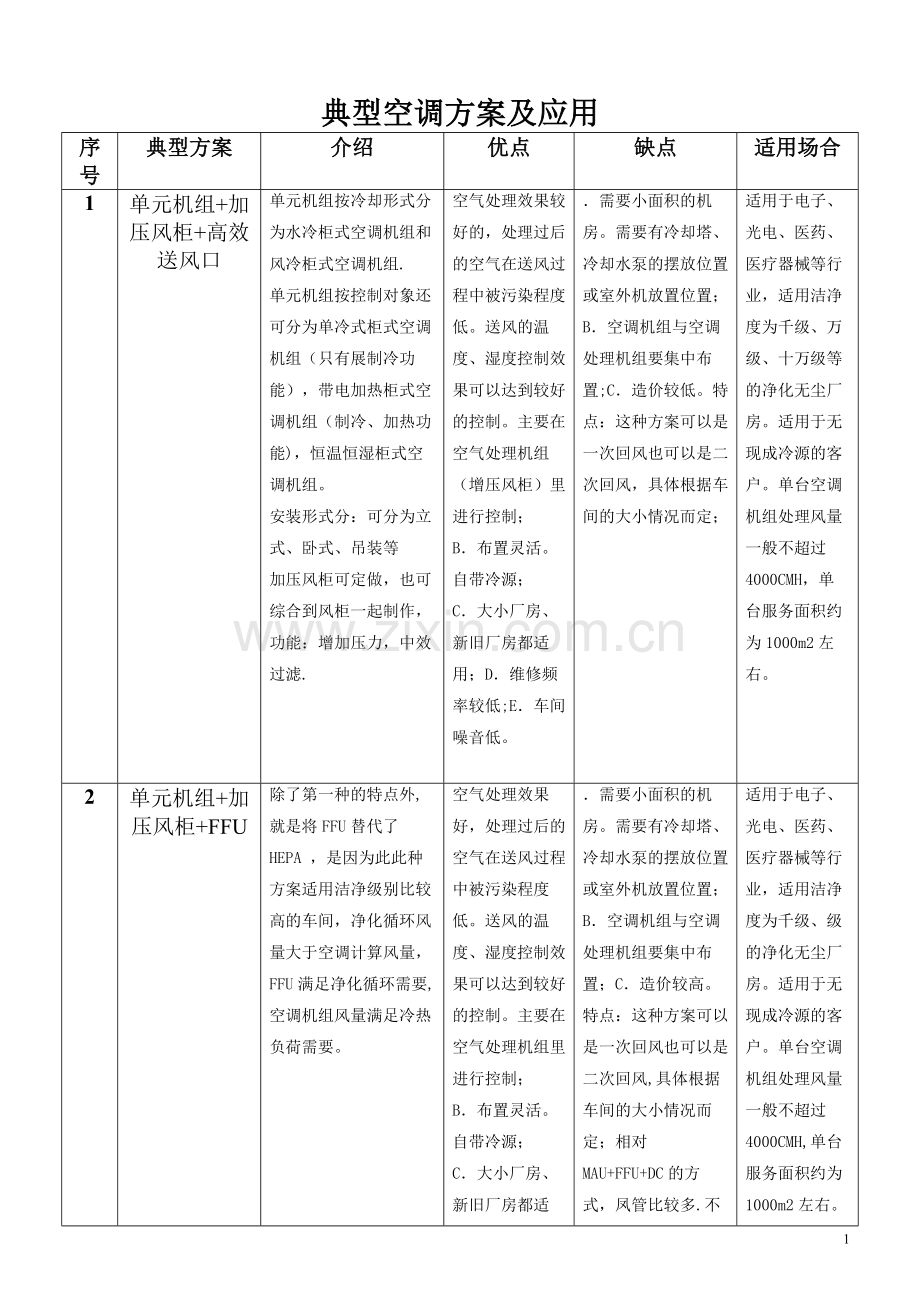

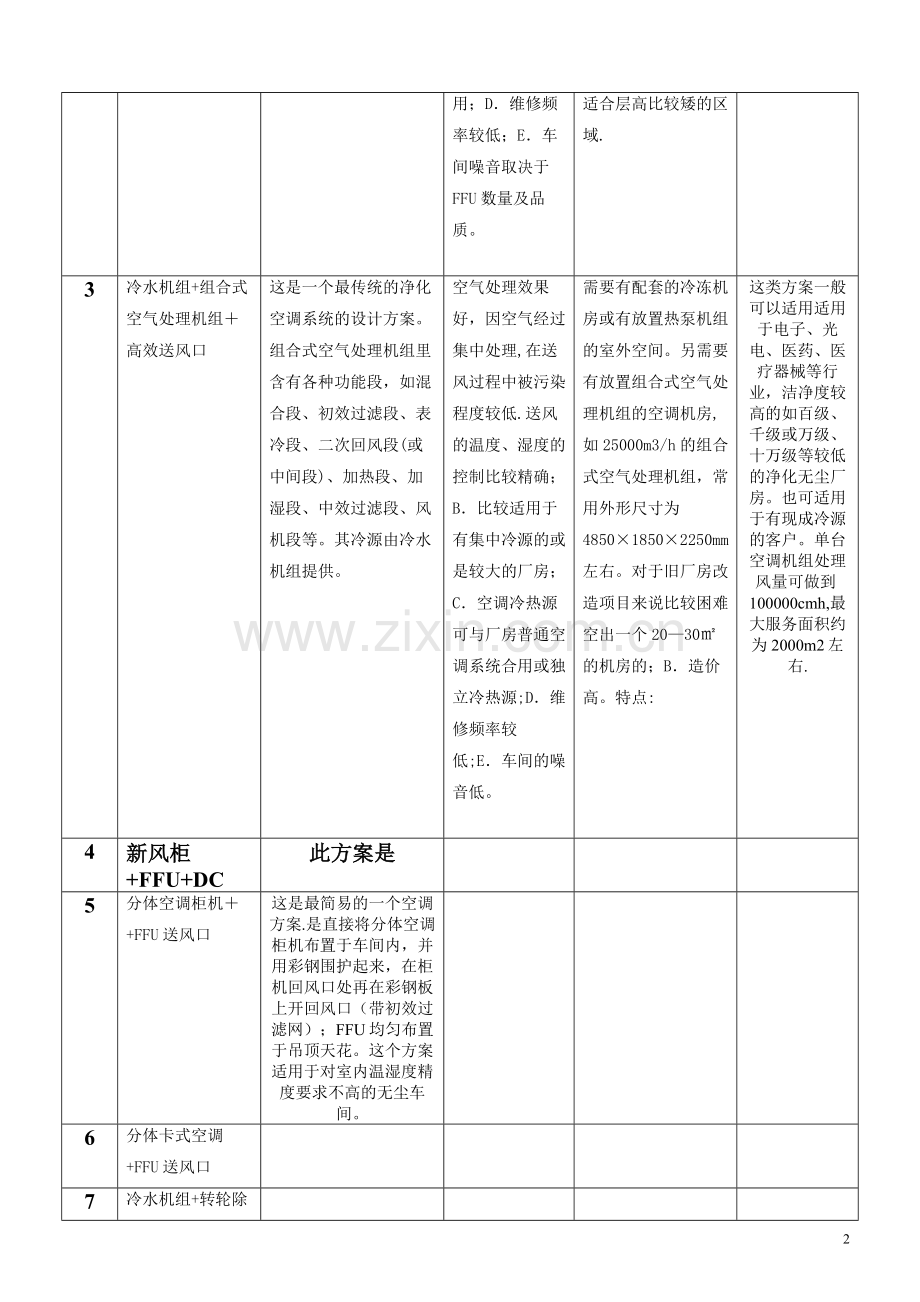

典型空调方案及应用序号典型方案介绍优点缺点适用场合1单元机组+加压风柜+高效送风口单元机组按冷却形式分为水冷柜式空调机组和风冷柜式空调机组.单元机组按控制对象还可分为单冷式柜式空调机组（只有展制冷功能），带电加热柜式空调机组（制冷、加热功能)，恒温恒湿柜式空调机组。安装形式分：可分为立式、卧式、吊装等加压风柜可定做，也可综合到风柜一起制作，功能：增加压力，中效过滤.空气处理效果较好的，处理过后的空气在送风过程中被污染程度低。送风的温度、湿度控制效果可以达到较好的控制。主要在空气处理机组（增压风柜）里进行控制；B布置灵活。自带冷源；C大小厂房、新旧厂房都适用；D维修频率较低;E车间噪音低。需要小面积的机房。需要有冷却塔、冷却水泵的摆放位置或室外机放置位置；B空调机组与空调处理机组要集中布置;C造价较低。特点：这种方案可以是一次回风也可以是二次回风，具体根据车间的大小情况而定；适用于电子、光电、医药、医疗器械等行业，适用洁净度为千级、万级、十万级等的净化无尘厂房。适用于无现成冷源的客户。单台空调机组处理风量一般不超过4000CMH，单台服务面积约为1000m2左右。2单元机组+加压风柜+FFU除了第一种的特点外,就是将FFU替代了HEPA ，是因为此此种方案适用洁净级别比较高的车间，净化循环风量大于空调计算风量，FFU满足净化循环需要,空调机组风量满足冷热负荷需要。空气处理效果好，处理过后的空气在送风过程中被污染程度低。送风的温度、湿度控制效果可以达到较好的控制。主要在空气处理机组里进行控制；B布置灵活。自带冷源；C大小厂房、新旧厂房都适用；D维修频率较低；E车间噪音取决于FFU数量及品质。需要小面积的机房。需要有冷却塔、冷却水泵的摆放位置或室外机放置位置；B空调机组与空调处理机组要集中布置；C造价较高。特点：这种方案可以是一次回风也可以是二次回风,具体根据车间的大小情况而定；相对MAU+FFU+DC的方式，凤管比较多.不适合层高比较矮的区域.适用于电子、光电、医药、医疗器械等行业，适用洁净度为千级、级的净化无尘厂房。适用于无现成冷源的客户。单台空调机组处理风量一般不超过4000CMH,单台服务面积约为1000m2左右。3冷水机组+组合式空气处理机组高效送风口这是一个最传统的净化空调系统的设计方案。组合式空气处理机组里含有各种功能段，如混合段、初效过滤段、表冷段、二次回风段(或中间段)、加热段、加湿段、中效过滤段、风机段等。其冷源由冷水机组提供。空气处理效果好，因空气经过集中处理,在送风过程中被污染程度较低.送风的温度、湿度的控制比较精确；B比较适用于有集中冷源的或是较大的厂房；C空调冷热源可与厂房普通空调系统合用或独立冷热源;D维修频率较低;E车间的噪音低。需要有配套的冷冻机房或有放置热泵机组的室外空间。另需要有放置组合式空气处理机组的空调机房,如25000m3/h的组合式空气处理机组，常用外形尺寸为485018502250mm左右。对于旧厂房改造项目来说比较困难空出一个2030的机房的；B造价高。特点:这类方案一般可以适用适用于电子、光电、医药、医疗器械等行业，洁净度较高的如百级、千级或万级、十万级等较低的净化无尘厂房。也可适用于有现成冷源的客户。单台空调机组处理风量可做到100000cmh,最大服务面积约为2000m2左右.4新风柜+FFU+DC此方案是5分体空调柜机+FFU送风口这是最简易的一个空调方案.是直接将分体空调柜机布置于车间内，并用彩钢围护起来，在柜机回风口处再在彩钢板上开回风口（带初效过滤网）；FFU均匀布置于吊顶天花。这个方案适用于对室内温湿度精度要求不高的无尘车间。6分体卡式空调+FFU送风口7冷水机组+转轮除湿空调风柜 +高效送风口 3
