电工电子技术(一)试卷A答案.doc

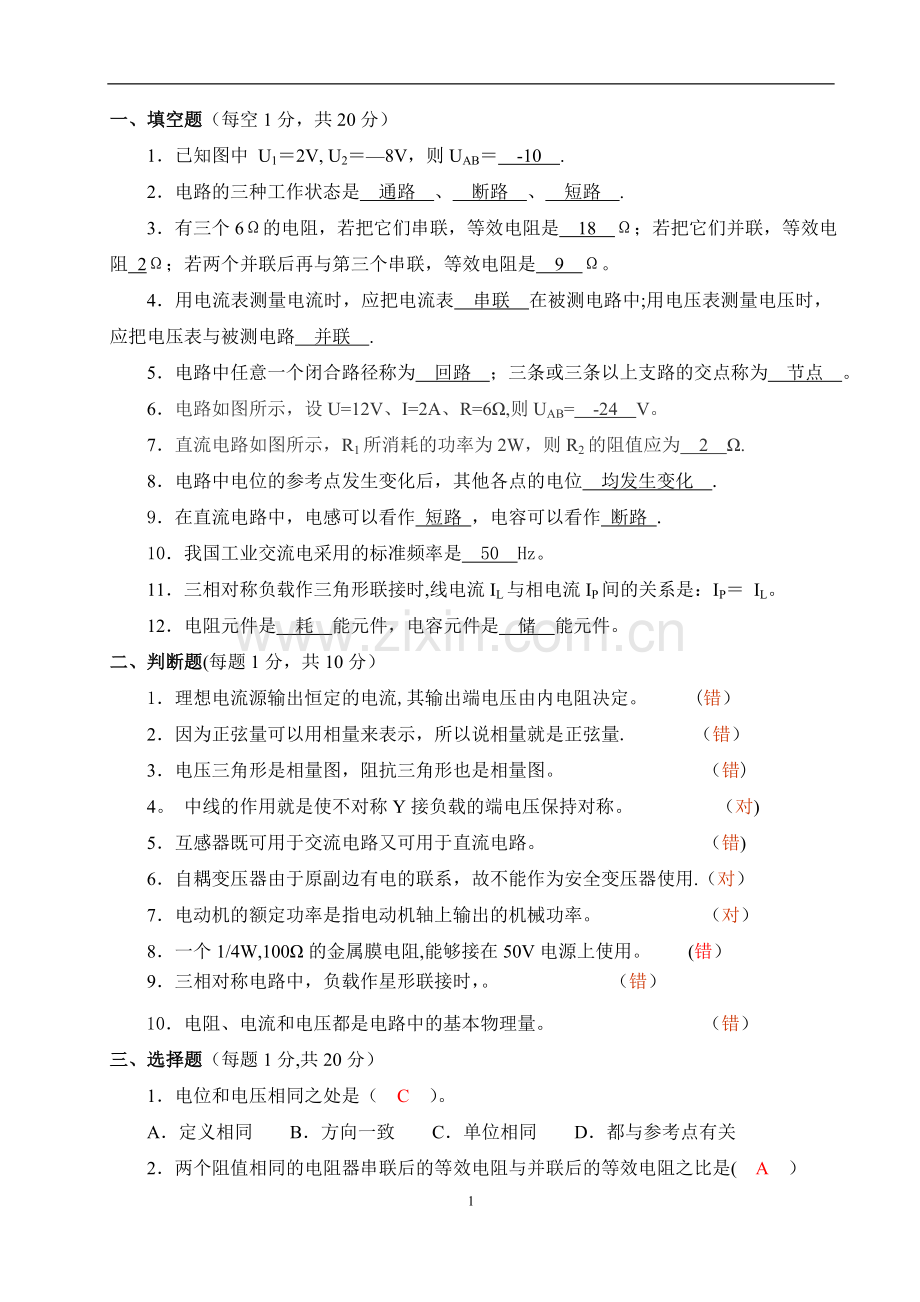

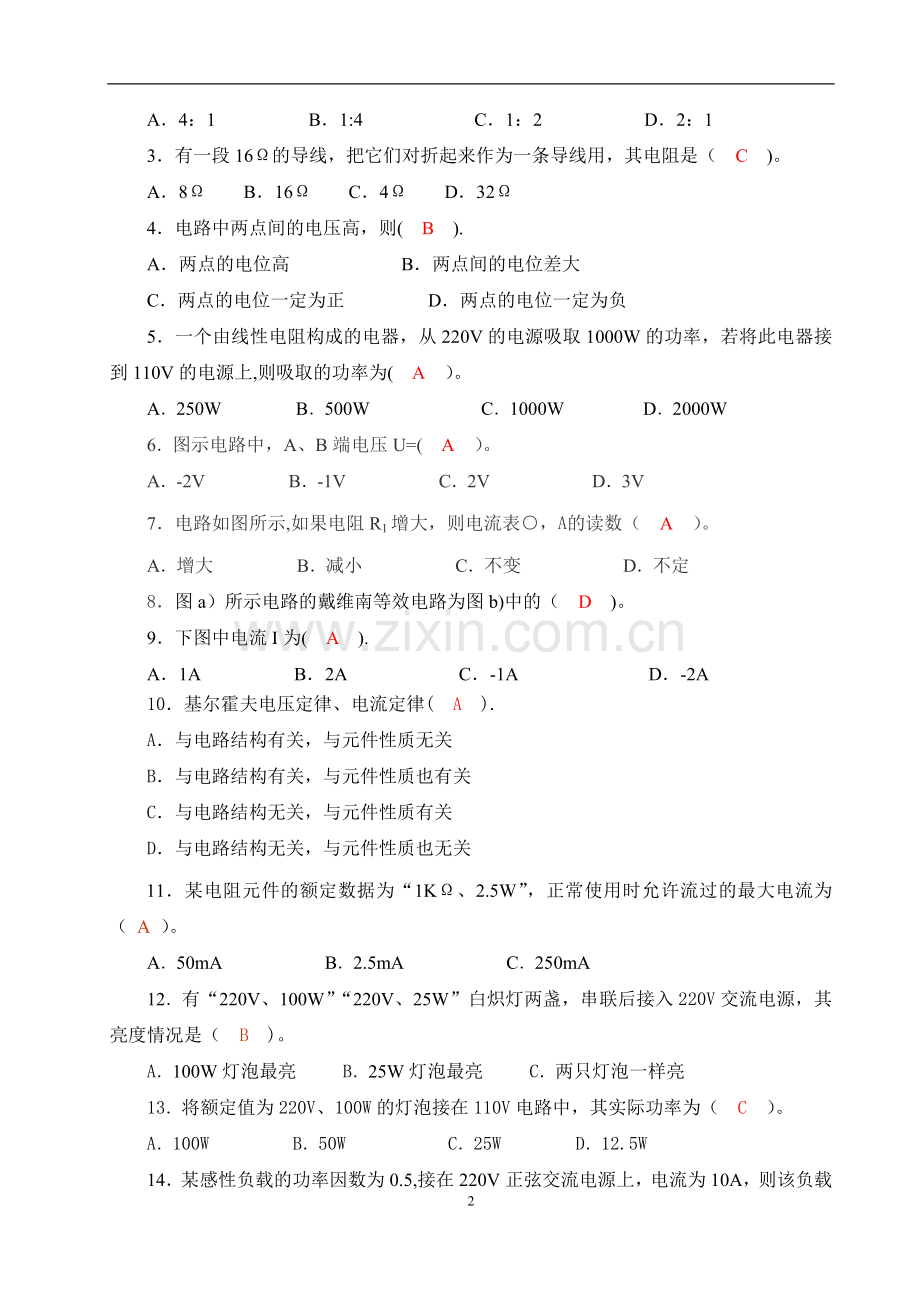

一、填空题（每空1分，共20分）1已知图中 U12V, U28V，则UAB -10 .2电路的三种工作状态是 通路 、 断路 、 短路 .3有三个6的电阻，若把它们串联，等效电阻是 18 ；若把它们并联，等效电阻 2；若两个并联后再与第三个串联，等效电阻是 9 。4用电流表测量电流时，应把电流表 串联 在被测电路中;用电压表测量电压时，应把电压表与被测电路 并联 .5电路中任意一个闭合路径称为 回路 ；三条或三条以上支路的交点称为 节点 。6电路如图所示，设U=12V、I=2A、R=6,则UAB= -24 V。7直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 .8电路中电位的参考点发生变化后，其他各点的电位 均发生变化 .9在直流电路中，电感可以看作 短路 ，电容可以看作 断路 .10我国工业交流电采用的标准频率是 50 Hz。11三相对称负载作三角形联接时,线电流IL与相电流IP间的关系是：IP IL。12电阻元件是 耗 能元件，电容元件是 储 能元件。二、判断题(每题1分，共10分）1理想电流源输出恒定的电流,其输出端电压由内电阻决定。 (错）2因为正弦量可以用相量来表示，所以说相量就是正弦量. （错）3电压三角形是相量图，阻抗三角形也是相量图。 （错)4。 中线的作用就是使不对称Y接负载的端电压保持对称。 （对)5互感器既可用于交流电路又可用于直流电路。 （错)6自耦变压器由于原副边有电的联系，故不能作为安全变压器使用.（对）7电动机的额定功率是指电动机轴上输出的机械功率。 （对）8一个1/4W,100的金属膜电阻,能够接在50V电源上使用。 (错）9三相对称电路中，负载作星形联接时，。 （错）10电阻、电流和电压都是电路中的基本物理量。 （错）三、选择题（每题1分,共20分）1电位和电压相同之处是（ C ）。A定义相同 B方向一致 C单位相同 D都与参考点有关2两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A ）A4：1 B1:4 C1：2 D2：13有一段16的导线，把它们对折起来作为一条导线用，其电阻是（ C )。A8 B16 C4 D324电路中两点间的电压高，则( B ).A两点的电位高 B两点间的电位差大C两点的电位一定为正 D两点的电位一定为负5一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上,则吸取的功率为(A）。A250W B500W C1000W D2000W6图示电路中，A、B端电压U=(A）。A-2V B-1V C2V D3V7电路如图所示,如果电阻R1增大，则电流表的读数（ A ）。A增大 B减小 C不变 D不定8图a）所示电路的戴维南等效电路为图b)中的（ D )。9下图中电流I为( A ).A1A B2A C-1A D-2A10基尔霍夫电压定律、电流定律( A ).A与电路结构有关，与元件性质无关B与电路结构有关，与元件性质也有关C与电路结构无关，与元件性质有关D与电路结构无关，与元件性质也无关11某电阻元件的额定数据为“1K、2.5W”，正常使用时允许流过的最大电流为（ A ）。A50mA B2.5mA C250mA12有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ B )。A100W灯泡最亮 B25W灯泡最亮 C两只灯泡一样亮13将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ C ）。A100W B50W C25W D12.5W14某感性负载的功率因数为0.5,接在220V正弦交流电源上，电流为10A，则该负载消耗的功率为（ B ）A2.2KW B1.1KW C4。4KW D0.55KW15电源电压为380V，采用三相四线制供电，负载为额定电压220V的白炽灯，负载应采用( A )连接方式,白炽灯才能在额定情况下正常工作。A星形 B三角形 C直接 D不能相连16正弦电压的波形如图所示，则=（ C ）。A30 B. 0 C。 30 D。 15017已知在R、L串联的正弦交流电路中，总电压U=30V，L上的电压UL =18V，则R上的电压UR =（ B ）。A12V B. 24V C。 48V D。 4818通过电感L的电流为A,此时电感的端电压UL =2。4V，则电感L为（ B ）.AmH B. 2mH C. 8mH D。 400mH19三相对称电路是指( C )。A三相电源对称的电路； B三相负载对称的电路；C三相电源和三相负载均对称的电路。20已知 A，）A，则（ C )。Ai1超前i260 Bi1滞后i260 C相位差无法判断 四、问答题（每题6分，共36分)1、恒压源的性质是什么？答:恒压源的性质为（1）它的输出电压始终是恒定的，不受输出电流的影响；(2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。2、恒流源的性质是什么?答:恒流源的性质为（1）它的输出电流始终是恒定的,不受输出电压的影响；(2）恒流源的端电压不由它自身决定,由与之相连的负载电阻决定。3、负载增加的涵义是什么？在近似恒压源供电或近似恒流源供电系统中，负载增加相当于负载电阻增大还是减小?答：负载增加意指电路的输出功率增加。在近似恒压源供电系统中,负载获得的功率P=UI=U2/R，负载增加既是负载电流增大,相当于负载电阻减小。 在近似恒流源供电的系统中，负载获得的功率P=UI=I2R，负载增加既是负载电压增大，相当于负载电阻加大。4、电压源模型与电流源模型等效变换的条件是什么？答：如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种模型可以等效互换.5、基尔霍夫定律的基本内容是什么？适用范围如何？答：KCL定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和.或I=0KVL定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。或U=06、作为线性电路分析中的一个重要定理，简述叠加定理的基本内容和适用范围？答：对于包含有多个电源的线性电路，电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。五、计算题（每题7分，共14分)1计算如图电路中B点的电位。解 AC支路的电压为:（V）AC支路的电流为：（mA)（V）2如下图所示，已知：=2V，=1。问：当分别为3V和1V时,=？解：（1）假定电路中物理量的正方向如图所示;（2）列电路方程:（3）数值计算：=3V: =1V: 4
