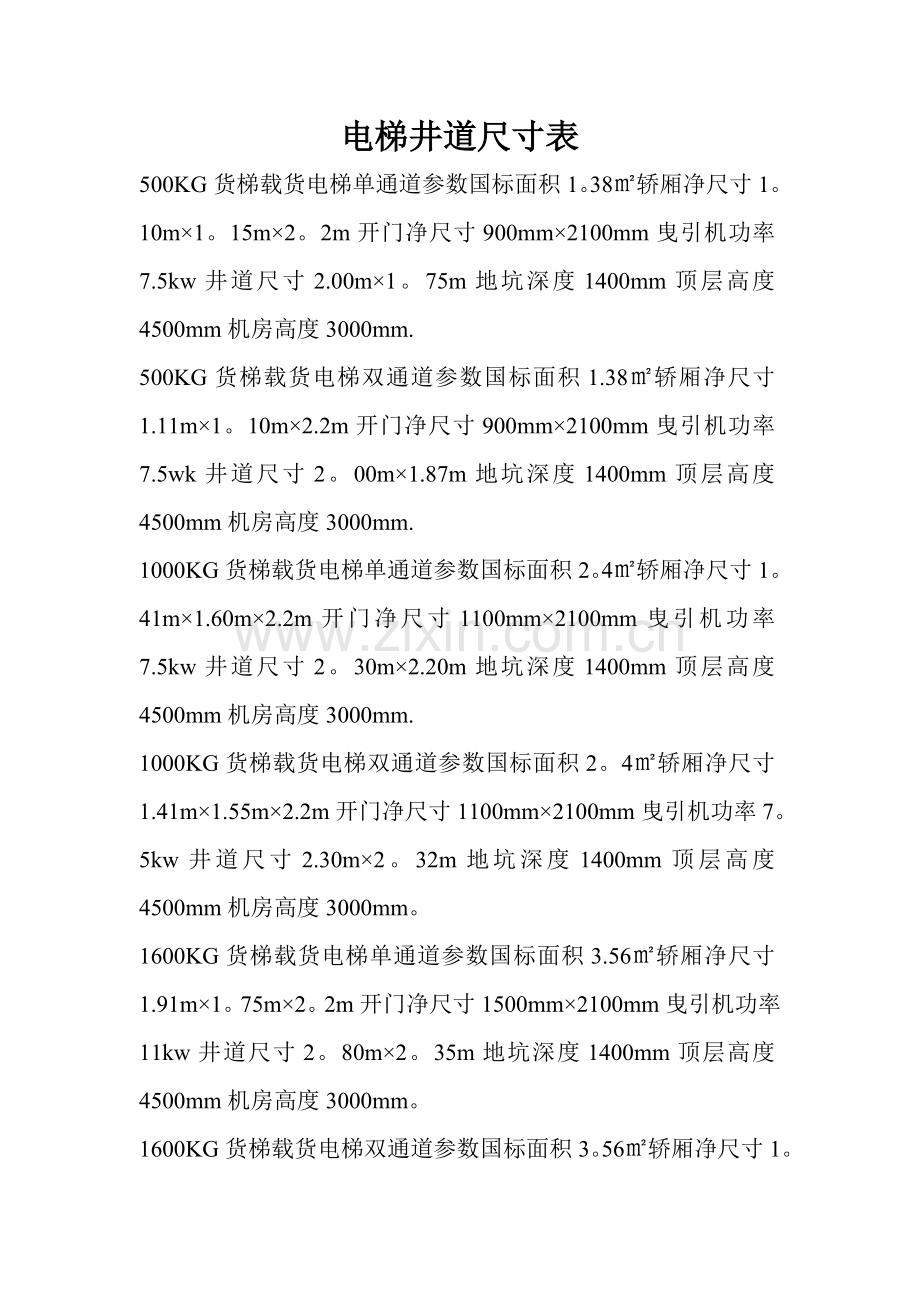

电梯井道尺寸表
500KG货梯载货电梯单通道参数国标面积1。38㎡轿厢净尺寸1。10m×1。15m×2。2m开门净尺寸900mm×2100mm曳引机功率7.5kw井道尺寸2.00m×1。75m地坑深度1400mm顶层高度4500mm机房高度3000mm.
500KG货梯载货电梯双通道参数国标面积1.38㎡轿厢净尺寸1.11m×1。10m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5wk井道尺寸2。00m×1.87m地坑深度1400mm顶层高度4500mm机房高度3000mm.
1000KG货梯载货电梯单通道参数国标面积2。4㎡轿厢净尺寸1。41m×1.60m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kw井道尺寸2。30m×2.20m地坑深度1400mm顶层高度4500mm机房高度3000mm.
1000KG货梯载货电梯双通道参数国标面积2。4㎡轿厢净尺寸1.41m×1.55m×2.2m开门净尺寸1100mm×2100mm曳引机功率7。5kw井道尺寸2.30m×2。32m地坑深度1400mm顶层高度4500mm机房高度3000mm。
1600KG货梯载货电梯单通道参数国标面积3.56㎡轿厢净尺寸1.91m×1。75m×2。2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2。80m×2。35m地坑深度1400mm顶层高度4500mm机房高度3000mm。
1600KG货梯载货电梯双通道参数国标面积3。56㎡轿厢净尺寸1。91m×1。70m×2。2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.47m地坑深度1400mm顶层高度4500mm机房高度3000mm。
2000KG货梯载货电梯单通道参数国标面积4。2㎡轿厢净尺寸1.91m×2。10m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2。80m×2。70m地坑深度1400mm顶层高度4500mm机房高度3000mm
2000KG货梯载货电梯双通道参数国标面积4。2㎡轿厢净尺寸1。91m×2。05m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.82m地坑深度1400mm顶层高度4500mm机房高度3000mm.
3000KG货梯载货电梯单通道参数国标面积5。8㎡轿厢净尺寸2。41m×2。25m×2。2m开门净尺寸1800mm×2100mm曳引机功率15kw井道尺寸3.45m×2.85m地坑深度1600mm顶层高度4600mm机房高度3000mm。
3000KG货梯载货电梯双通道参数国标面积5.8㎡轿厢净尺寸2.41m×2。25m×2。2m开门净尺寸1800mm×2100mm曳引机功率15kw井道尺寸3.45m×3。02m地坑深度1600mm顶层高度4600mm机房高度3000mm。
5000KG货梯载货电梯单通道参数国标面积9。0㎡轿厢净尺寸2.41m×3。55m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kw井道尺寸3。56m×4。15m地坑深度1600mm顶层高度4600mm机房高度3000mm。
5000KG货梯载货电梯双通道参数国标面积9。0㎡轿厢净尺寸2。41m×3.50m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kw井道尺寸3。56m×4。27m地坑深度1600mm顶层高度4600mm机房高度3000mm.
3000KG汽车电梯双通道参数国标面积15㎡轿厢净尺寸2.51m×5。10m×2.5m开门净尺寸2400mm×2400mm曳引机功率22kw井道尺寸4.00m×5。86m地坑深度1600mm顶层高度4800mm机房高度3000mm.
5000KG汽车电梯双通道参数国标面积25㎡轿厢净尺寸2。91m×5。60m×2。5m开门净尺寸2400mm×2400mm曳引机功率22kw井道尺寸4。36m×6.38m地坑深度1600mm顶层高度4800mm机房高度3000mm。
320KG住宅电梯载4人国标面积0。97㎡轿厢净尺寸1.13m×0.92m×2。2m开门净尺寸700mm×2000mm曳引机功率2。5kw井道尺寸1.70m×1.60m地坑深度1400mm顶层高度3800mm机房高度2500mm。
400KG住宅电梯载5人国标面积1.17㎡轿厢净尺寸1.13m×1。02m×2。2m开门净尺寸700mm×2000mm曳引机功率3.3kw井道尺寸1。70m×1.70m地坑深度1400mm顶层高度3800mm机房高度2500mm.
630KG住宅电梯载8人国标面积1。66㎡轿厢净尺寸1。23m×1。22m×2。2m开门净尺寸800mm×2000mm曳引机功率4.5kw井道尺寸1.80m×1.95m地坑深度1400mm顶层高度3800mm机房高度2500mm.
800KG住宅电梯载10人国标面积2。00㎡轿厢净尺寸1.43m×1.42m×2。3m开门净尺寸800mm×2000mm曳引机功率5。5kw井道尺寸1.85m×2。00m地坑深度1400mm顶层高度4500mm机房高度3000mm.
1000KG住宅电梯载13人国标面积2.4㎡轿厢净尺寸1。7m×1.42m×2.3m开门净尺寸900mm×2000mm曳引机功率6.7kw井道尺寸2。15m×2.20m地坑深度1400mm顶层高度4500mm机房高度3000mm。
1600KG住宅电梯载21人国标面积3。56㎡轿厢净尺寸1。93m×1。82m×2.3m开门净尺寸1100mm×2000mm曳引机功率18。5kw井道尺寸2.50m×2。55m地坑深度1400mm顶层高度4500mm机房高度3000mm.
800KG观光电梯载10人国标面积2。00㎡轿厢净尺寸1。25m×1。64m×2.3m开门净尺寸800mm×2000mm曳引机功率5。5kw井道尺寸2。35m×2.18m地坑深度2000mm顶层高度5000mm机房高度3000mm。
1000KG观光电梯载13人国标面积2.4㎡轿厢净尺寸1.35m×1.84m×2。3m开门净尺寸900mm×2000mm曳引机功率6kw井道尺寸2。60m×2。38m地坑深度2000mm顶层高度5000mm机房高度3000mm.
1600KG观光电梯载21人国标面积3。56㎡轿厢净尺寸1。60m×2。34m×2.3m开门净尺寸1100mm×2000mm曳引机功率17。5kw井道尺寸2。50m×2。55m地坑深度2000mm顶层高度5200mm机房高度3000mm。
1600KG病床电梯单通道国标面积3。56㎡轿厢净尺寸1。43m×2.35m×2。3m开门净尺寸1200mm×2100mm曳引机功率19kw井道尺寸2.40m×2。95m地坑深度1600mm顶层高度4500mm。
1600KG病床电梯双通道国标面积3。56㎡轿厢净尺寸1.43m×2.20m×2.3m开门净尺寸1200mm×2100mm功率19KW。井道尺寸2。40m×2.96m地坑深度1600mm顶层高度4500mm机房高度3000mm.
