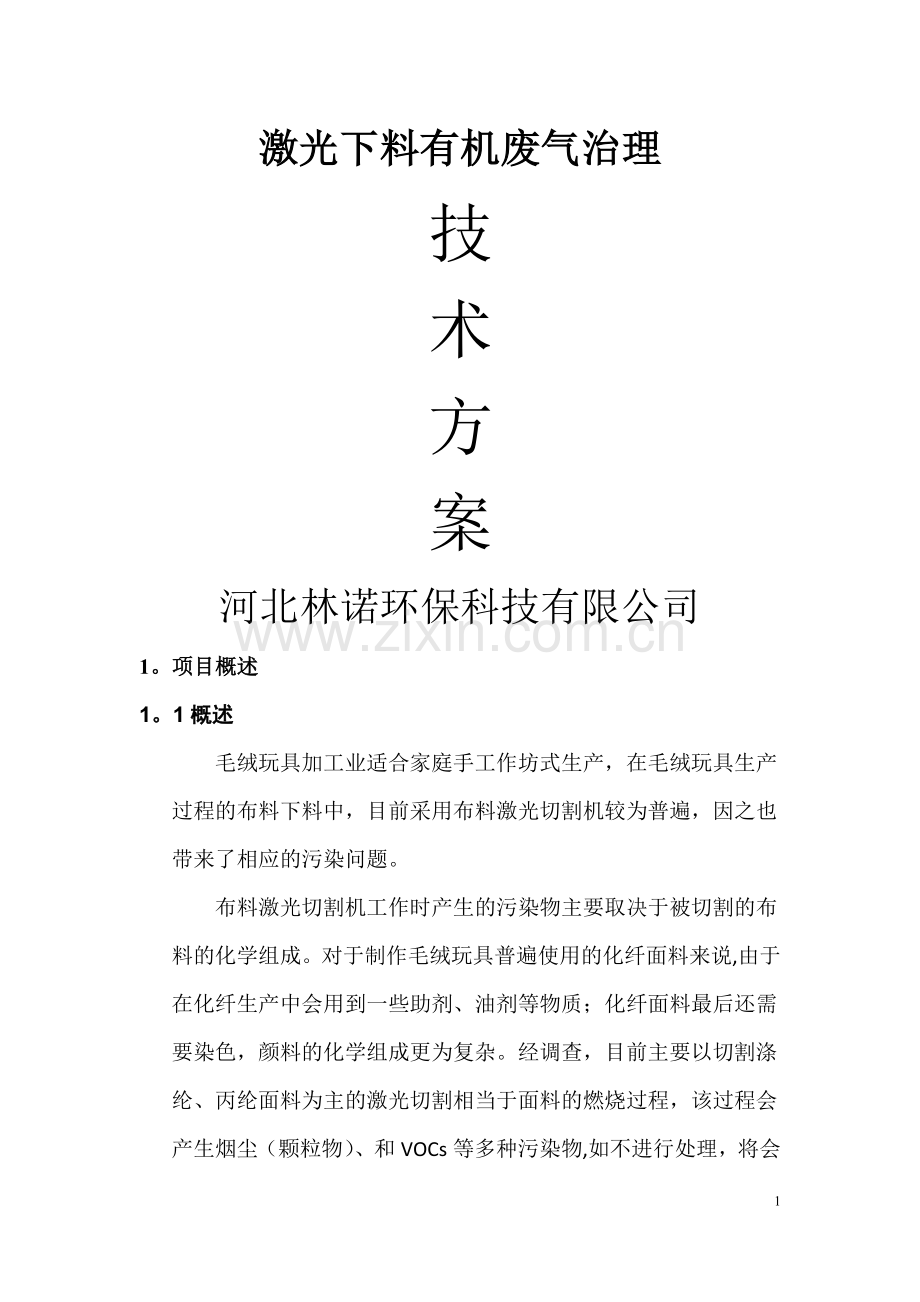

激光下料有机废气治理
技
术
方
案
河北林诺环保科技有限公司
1。项目概述
1。1概述
毛绒玩具加工业适合家庭手工作坊式生产，在毛绒玩具生产过程的布料下料中，目前采用布料激光切割机较为普遍，因之也带来了相应的污染问题。
布料激光切割机工作时产生的污染物主要取决于被切割的布料的化学组成。对于制作毛绒玩具普遍使用的化纤面料来说,由于在化纤生产中会用到一些助剂、油剂等物质；化纤面料最后还需要染色，颜料的化学组成更为复杂。经调查，目前主要以切割涤纶、丙纶面料为主的激光切割相当于面料的燃烧过程，该过程会产生烟尘（颗粒物）、和VOCs等多种污染物,如不进行处理，将会对周围环境造成污染.

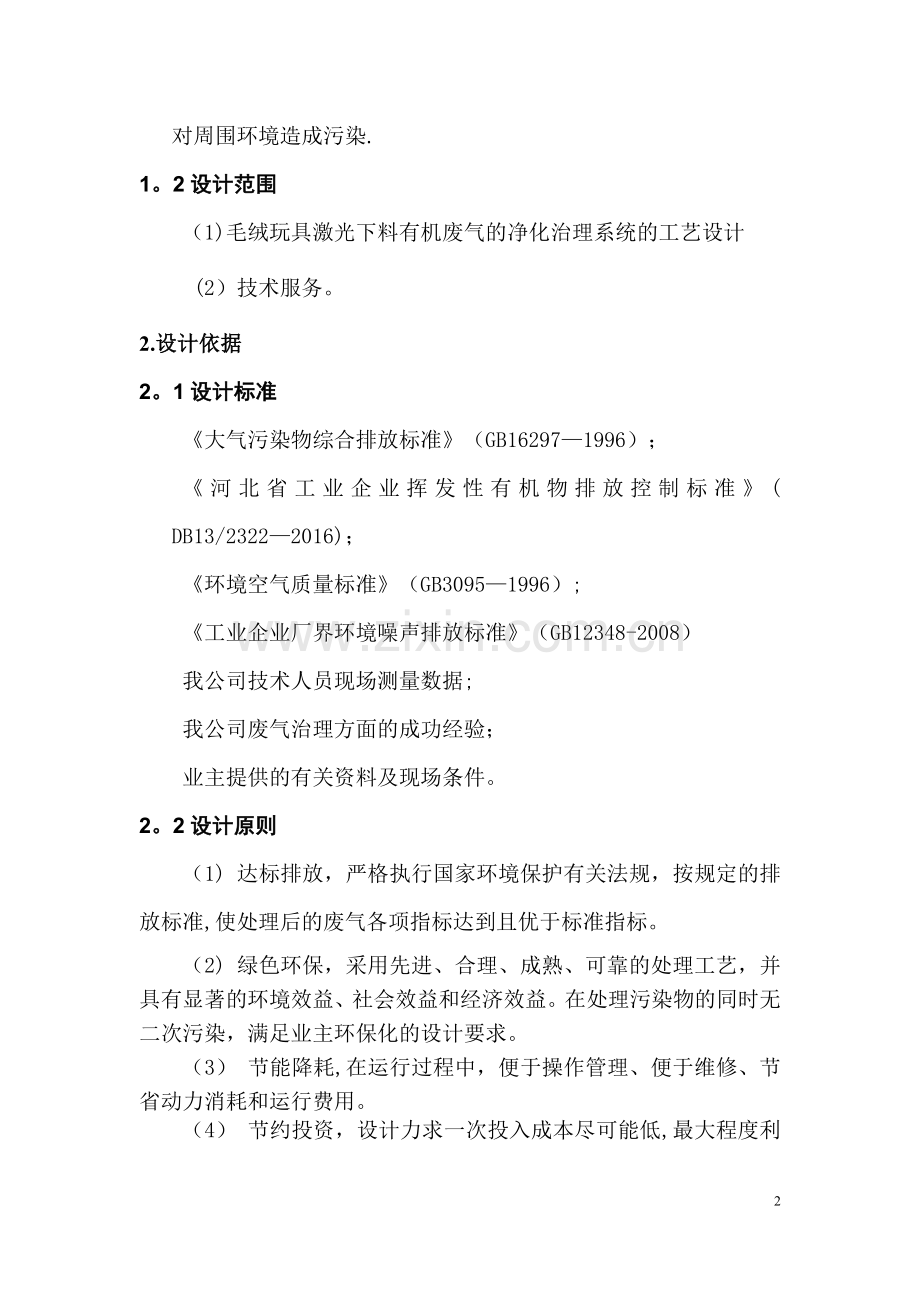

1。2设计范围
（1)毛绒玩具激光下料有机废气的净化治理系统的工艺设计
(2）技术服务。
2.设计依据
2。1设计标准
《大气污染物综合排放标准》（GB16297—1996）；
《河北省工业企业挥发性有机物排放控制标准》( DB13/2322—2016)；
《环境空气质量标准》（GB3095—1996）;
《工业企业厂界环境噪声排放标准》（GB12348-2008）
我公司技术人员现场测量数据;
我公司废气治理方面的成功经验；
业主提供的有关资料及现场条件。
2。2设计原则
（1) 达标排放，严格执行国家环境保护有关法规，按规定的排放标准,使处理后的废气各项指标达到且优于标准指标。
（2) 绿色环保，采用先进、合理、成熟、可靠的处理工艺，并具有显著的环境效益、社会效益和经济效益。在处理污染物的同时无二次污染，满足业主环保化的设计要求。
（3） 节能降耗,在运行过程中，便于操作管理、便于维修、节省动力消耗和运行费用。
（4） 节约投资，设计力求一次投入成本尽可能低,最大程度利用现有设施;工艺设计与设备选型能够在生产运行过程中具有较大的灵活性和调节余地。
2.3设计要求
我公司针对以切割涤纶、丙纶面料为主的激光切割工艺过程会产生烟尘（颗粒物）和VOCs（NMHC）等多种污染物， 制定了废气净化工艺系统，以供业主和环保管理部门参考，为今后工程的正式实施提供准备。
1、根据河北省《工业企业挥发性有机物排放控制标准》DB13/2322—2016，设计净化后废气中各挥发性有机物浓度符合标准中所规定的新建企业挥发性有机物排放控制标准。
工业企业挥发性有机物排放控制标准（DB13/2322—2016）（表1续）
行业
污染物
最高允许排放浓度(mg/m3）
其他行业
非甲烷总烃
80
苯
1
甲苯与二甲苯合计
40
2、根据《大气污染物综合排放标准》（GB16297-1996)，设计净化后的颗粒物浓度符合该标准中的二级标准。
污染物
最高允许排放浓度(mg/m3)
最高允许排放速率（kg/h）

排气筒高度（m）
二级
颗粒物
150
15
4。1
3。治理方案
3.1废气现状
废气主要来源于激光下料挥发工艺流程，现在基本由业主分别收集直排户外，未进行集中治理，属于无组织排放，对周围大气环境造成不利影响。
3.2治理工艺的选取
烟尘废气主要污染物为颗粒物,可采用干法除尘和湿法除尘去除，干法除尘目前以袋式除尘为主流治理工艺；重力喷雾除尘、自激喷雾除尘、泡沫除尘、填料床除尘、文丘里除尘等处理工艺。
有机废气净化处理方法,目前比较广泛使用的有活性炭吸附、液体吸收法、催化燃烧法、热力燃烧法、光催化氧化、生物处理法等不同的方法.
活性炭吸附法净化率可达95%以上, 是利用各种固体吸附剂（如活性炭、活性炭纤维、分子筛等）对排放废气中的污染物进行吸附净化的方法。但是若无再生装置, 则运行费用太高.目前大多数小型工厂在采用吸附法时一般都未采取再生措施, 设施运行一定时间后需更换新炭，运行费用增加.活性炭失效后的固体废物属于危险废物，处理费用较高,且存在环境风险.
光催化氧化法通过特定波长的紫外光照射在纳米光催化剂上，产生电子-空穴对,与表面吸附的水分(H2O)和氧气（O2）作用，生成氧化性极强的羟基自由基（OH-）、H2O2、臭氧O3等，把各种挥发性有机废气如醛类、苯类、氨类等污染组分氧化还原成二氧化碳（CO2）和水（H2O）,从而达到了治理废气的目的。
液体吸收法是在有机废气处理工程中，属于常用的方法之一。该技术采用低挥发或不挥发液体为吸收剂，通过吸收装置利用废气中各种组分在吸收剂中的溶解度或化学反应特性的差异，使废气中的有害组分被吸收剂吸收，从而达到净化废气的目的。该法不仅能消除气态污染物，还能回收一些有用的物质，可用来处理气体流量浓度范围广，去除率可达80%。
根据现场考察，废气主要污染是烟尘和挥发性有机废气，可采下面两种方案，1、布袋除尘+UV光催化氧化。2.喷淋塔湿式除尘液体吸附一体处理器。由于本方案针对一家一户的作坊式加工用户，气体流量小且浓度低，我公司建议采用：喷淋塔湿式除尘液体吸附一体处理器。
毛绒玩具激光下料废气处理工艺流程
风机
废气收集→净化塔→ → 15米烟囱达标
3。3工艺流程及原理
3。3。1工艺流程
Ø 总体设计
根据生产特点的现场布局的实际情况，将布料激光切割机产生的废气收集后接入到喷淋塔湿式除尘液体吸附一体处理器进行除尘并去除VOCs后通过15m高排气筒达标排放。
Ø 工艺流程
布料激光切割机产生的废气收集后，经过管道，将废气引入喷淋塔湿式除尘液体吸附一体处理器内,当含尘气体通过喷淋液体所形成的液滴空间时，因沉粒和液滴之间的惯性碰撞、截留及凝聚等作用，较大的粒子被液滴捕集。夹带了沉粒的液滴将由于重力而沉于塔底,使废气中的颗粒物得到去除。
废气
处理器
废气治理工艺流程图
引风机
废气收集
排气筒
管道

3.3.2喷淋塔湿式除尘液体吸附一体处理器原理
废气通过进气口进入处理设备后，在除尘同时设备内为漂白粉溶液，随着废气对溶液的冲击、搅动,溶于水的小分子VOCs在溶液中溶解,并被漂白粉在水中离解出的ClO—氧化为对环境无害的CO2、H2O等。且漂白粉对水还具有消毒、脱色的效果。
漂白粉溶液应在每次布料激光切割机开机前人工投加，并根据实际情况控制设备内溶液的液位。除尘产生的污泥可根据布料激光切割机的实际运行时间定期（或不定期）通过设备底部排污口排放，排出的污泥按一般工业固废处理。
4。设备清单及报价
4.1毛绒玩具激光下料废气处理设备清单及报价
序号
名称
规格
单位
数量
单价
(万元/台）
金额
(万元）
备注
1
净化塔
（设计风量：3000m³/h）
套
1
0.7
0。7
材质：PP，带循环泵

总计

0。7

报价说明：1、此报价只包含净化塔设备 ,不含配套风机、管路、安装、基础建设费。
2、业主负责把电源引到我公司设备1米范围内。
5。工程工期及施工组织计划
1.工期：包括设计制作15个工作日.
