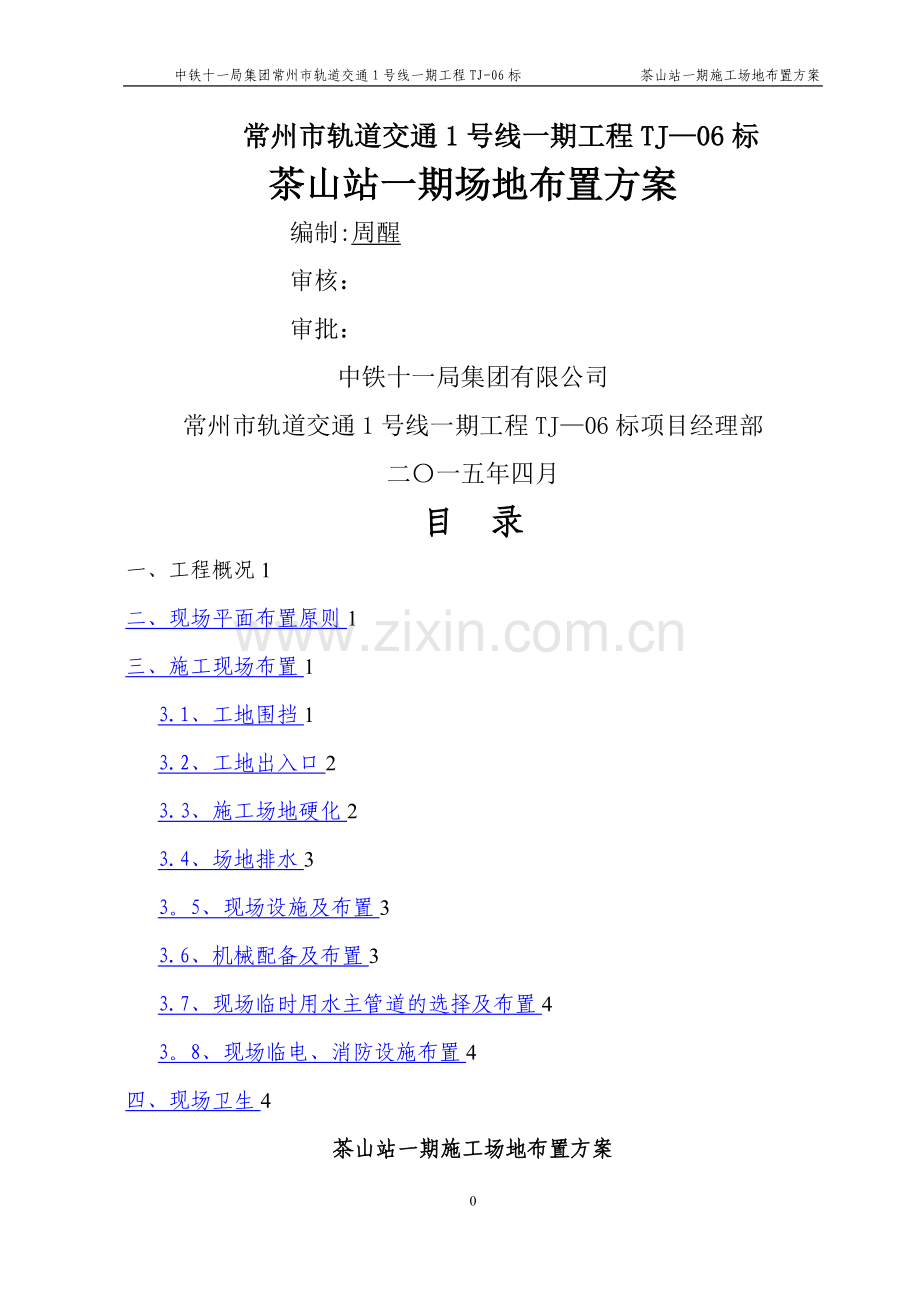

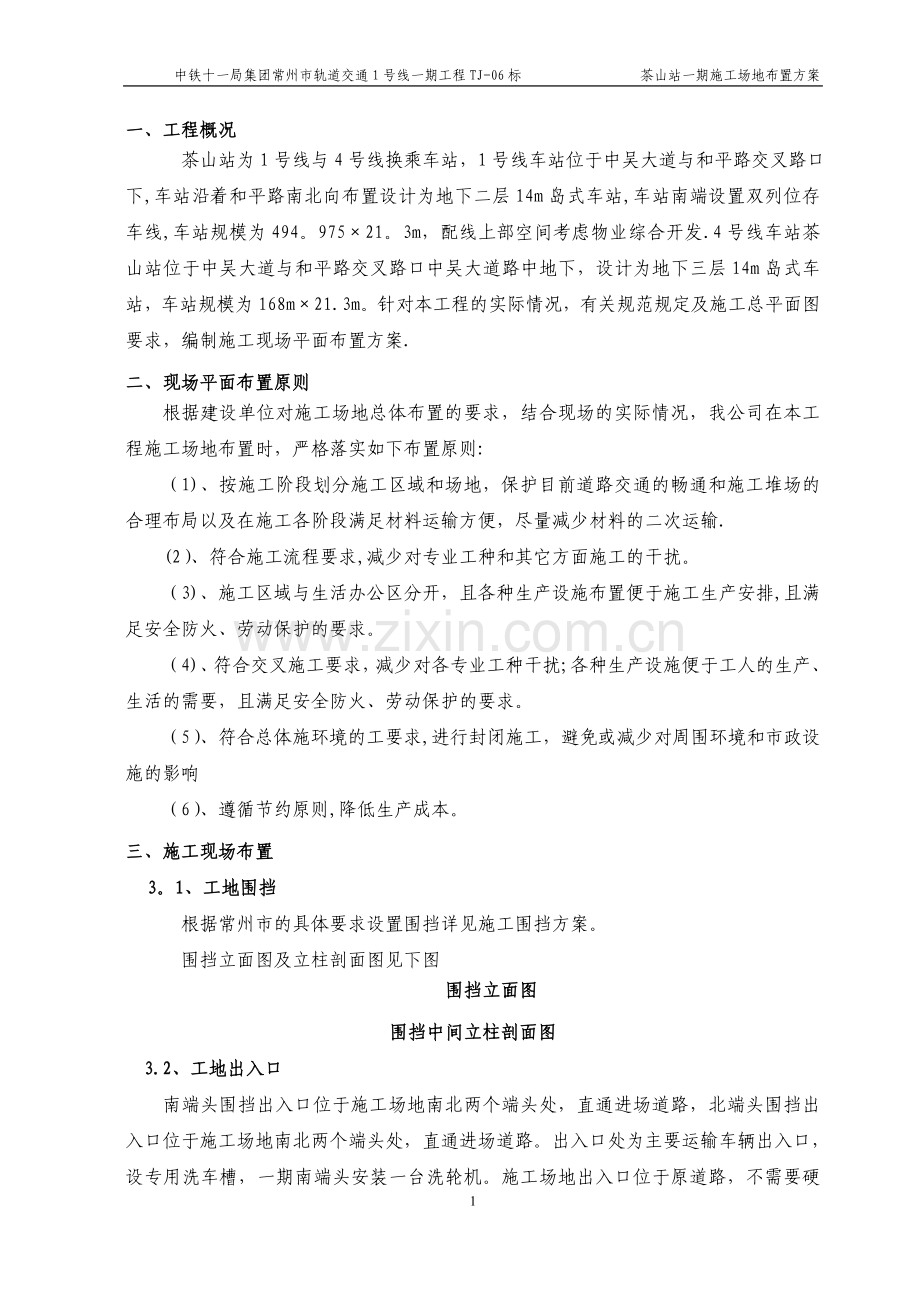

中铁十一局集团常州市轨道交通1号线一期工程TJ-06标 茶山站一期施工场地布置方案 常州市轨道交通1号线一期工程TJ06标茶山站一期场地布置方案编制:周醒审核：审批：中铁十一局集团有限公司常州市轨道交通1号线一期工程TJ06标项目经理部二一五年四月目 录一、工程概况1二、现场平面布置原则1三、施工现场布置13.1、工地围挡13.2、工地出入口23.3、施工场地硬化23.4、场地排水33。5、现场设施及布置33.6、机械配备及布置33.7、现场临时用水主管道的选择及布置43。8、现场临电、消防设施布置4四、现场卫生4茶山站一期施工场地布置方案一、工程概况 茶山站为1号线与4号线换乘车站，1号线车站位于中吴大道与和平路交叉路口下,车站沿着和平路南北向布置设计为地下二层14m岛式车站,车站南端设置双列位存车线,车站规模为494。97521。3m，配线上部空间考虑物业综合开发.4号线车站茶山站位于中吴大道与和平路交叉路口中吴大道路中地下，设计为地下三层14m岛式车站，车站规模为168m21.3m。针对本工程的实际情况，有关规范规定及施工总平面图要求，编制施工现场平面布置方案.二、现场平面布置原则根据建设单位对施工场地总体布置的要求，结合现场的实际情况，我公司在本工程施工场地布置时，严格落实如下布置原则:（1)、按施工阶段划分施工区域和场地，保护目前道路交通的畅通和施工堆场的合理布局以及在施工各阶段满足材料运输方便，尽量减少材料的二次运输.(2）、符合施工流程要求,减少对专业工种和其它方面施工的干扰。（3)、施工区域与生活办公区分开，且各种生产设施布置便于施工生产安排,且满足安全防火、劳动保护的要求。（4)、符合交叉施工要求，减少对各专业工种干扰;各种生产设施便于工人的生产、生活的需要，且满足安全防火、劳动保护的要求。（5）、符合总体施环境的工要求,进行封闭施工，避免或减少对周围环境和市政设施的影响（6）、遵循节约原则,降低生产成本。三、施工现场布置3。1、工地围挡根据常州市的具体要求设置围挡详见施工围挡方案。围挡立面图及立柱剖面图见下图围挡立面图围挡中间立柱剖面图3.2、工地出入口南端头围挡出入口位于施工场地南北两个端头处，直通进场道路，北端头围挡出入口位于施工场地南北两个端头处，直通进场道路。出入口处为主要运输车辆出入口，设专用洗车槽，一期南端头安装一台洗轮机。施工场地出入口位于原道路，不需要硬化可直接使用。3。3、施工场地硬化 施工场地内现有部分路基花坛尚未拆除,打围后我部自行拆除，拆除后进行200mm厚砼硬化，混凝土为标号C20，作为后期主体施工主便道。3。4、场地排水沿施工场地围挡布置两条砖砌排水沟，水泥砂浆抹面收光，排水沟坡度为千分之三，施工区域排水沟尺寸为宽高:300300mm;生活区域宽300300mm，在场地内设沉淀池,地面沉淀池根据实际情况可以适当调整平面及深度尺寸。污水分三级沉淀，每级沉淀池宽度0。5m，长度1m,深度0.5m，沉淀池顶与地面平齐,池壁与隔墙采用240mm厚砖墙砌筑,表面砂浆抹面。沉淀池隔墙上设置滤水槽，滤水槽和出水口安装滤网,施工废水经沉淀后排入市政管网。确保场地内不积水。3.5、现场设施及布置1）、根据现场施工需要，围挡南北端头各设一个大门， 4的门岗大门处各安置一个。南端围挡内设双层板房(3K8K），一楼设一间4K3K仓库(后期兼做盾构仓库)、一间2K3K应急仓库、一间2K*3K现场仓管值班室，二楼设两间2K3K现场办公室及一间4K3K监控室，配电房1间，发电机房一间,设19。9(3K2K）标养室。北端围挡内设2个集装箱兼做现场办公室和应急仓库，设施四周进行地坪硬化。详见施工平面布置图。2）、车站一期南端头围挡内布置：围挡内西南处放置泥浆池及相关制浆材料，围挡内西北处布置钢筋堆放、加工及存放相关钢筋加工设备,围挡内东北做工字钢堆放、加工区域及临时方木模板堆放区域，围挡东侧中间位置布置配电房，东西两侧围挡内每隔约40m布置二级配电箱。地墙施工临时弃土坑设置于围挡东侧华润空地范围内，供施工使用，地磅安装在南门加油站进场便道东侧。具体布置详见附图茶山站一期围护结构施工场地布置图3)、车站一期北端头施工场布置：围挡内西侧布置泥浆池及相关制浆材料，围挡内西北部布置工字钢堆放及加工区域，西南侧做临时方木、模板堆放区，围挡内东侧做钢筋堆放、加工区域及存放相关钢筋加工设备,车站北端头靠西侧围护结构处布置临时弃土池,供施工需求,围挡南大门西侧布置一级配电柜、东西两侧分别布置3、2个二级配电箱。具体布置详见附图茶山站一期围护结构施工场地布置图4)、其他按照施工现场消防要求,场内设消防砂池两个,灭火器按照要求布设，消防器具配备齐全。3.6、机械配备及布置 根据总平面图茶山站位置，结合现场实际情况,主要大型设备详见下表，具体布置详见施工平面布置图:地连墙施工期间机械设备表序号机械或设备名称规格、型号数量备注1成槽机SG402台地下连续墙墙施工2履带吊320T1台3履带吊150T1台4履带吊200T1台5履带吊130T1台3.7、现场临时用水主管道的选择及布置 1）、根据施工现场用水量,及现场的实际情况，施工现场给水管道主干管,沿围挡四周环通布置，主管采用DN75mmPVC管，其它支管采用DN50mmPVC管，在水管线路基坑四周布置四个阀门作为今后修理水管不影响生产之用。 2）、根据现场的实际情况及消防规范规定，消防管道与施工用水管道分两路布置，并设置消防栓,消防栓间隔按规范不大于50米，消防用水干管选用DN100mmPVC管，消防用水支管选用DN50mmPVC管。3。8、现场临电、消防设施布置施工范围内布设一级箱及二级箱，布设消防砂池及灭火器，具体布置见平面布置图。四、现场卫生 1、为了保持工地及周围环境的清洁卫生，每天安排专人清理打扫现场的施工道路 ，保持整洁有序的施工场地，在施工期间所产生的施工垃圾和生活垃圾及时清离施工现场,直至工完料清交付为止。 2、多余渣土的清理手续将在业主的协助下，及时进行办理和外运渣土。 3、在车辆进出施工现场的主要出入口设置洗车槽，以保证施工泥浆不随车辆污染周边环境和市政道路。 4、对雨季现场排水系统的日常维修措施 5、成立现场排水系统日常维修班组，专人负责、定期检查和清除排水沟以及沉淀池中积存物，确保排水沟畅通. 6、夏季为防蚊子滋生，生活区、施工现场应做到任何时间无积水。 7、逢雨季增加潜水泵,提高排水流量、流速,确保排水畅通。5 中铁十一局集团常州市轨道交通1号线一期工程TJ-06标 茶山站一期施工场地布置附图茶山站一期围护结构施工场地布置图：
