中央空调及冷却塔降噪方案.doc

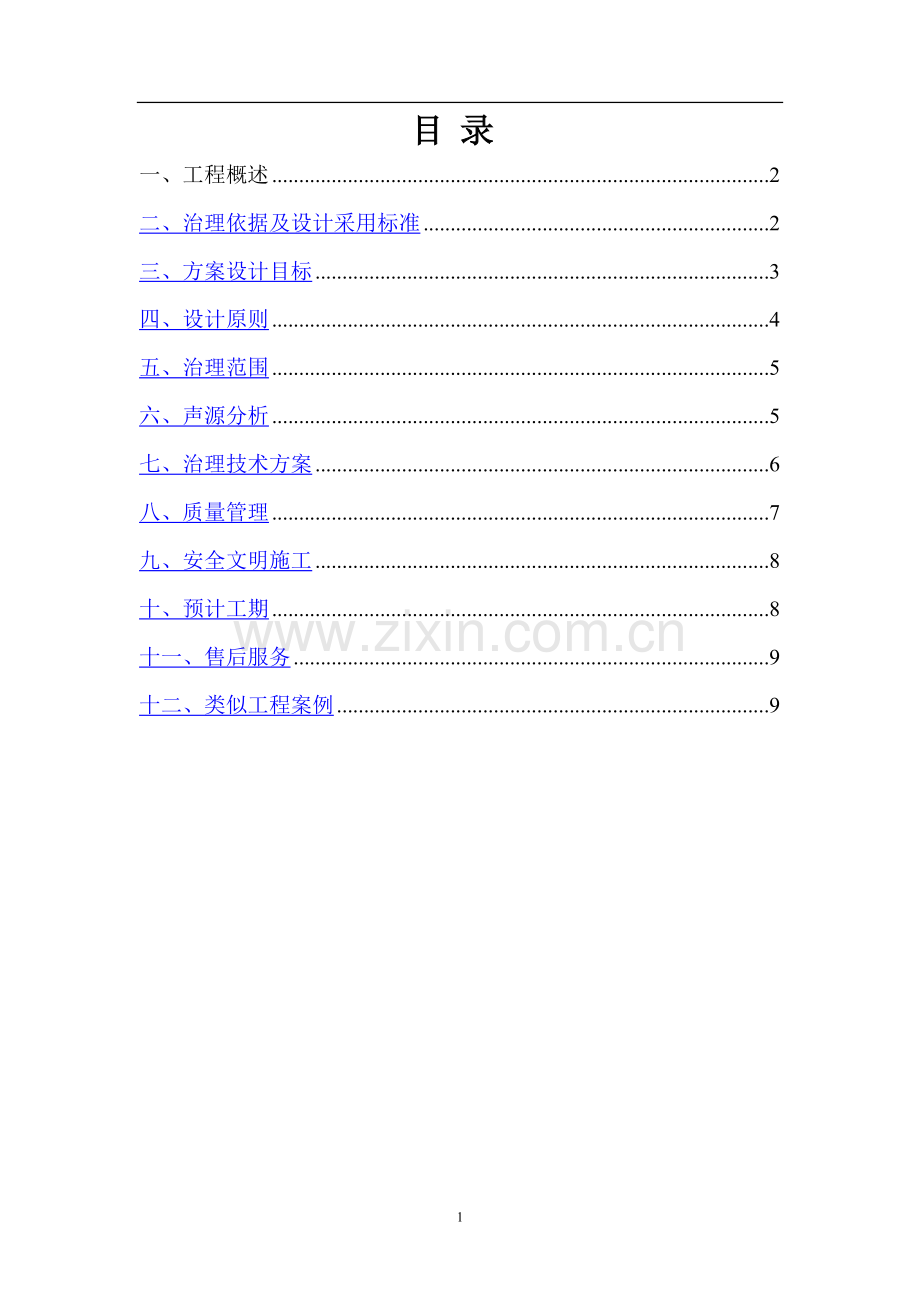

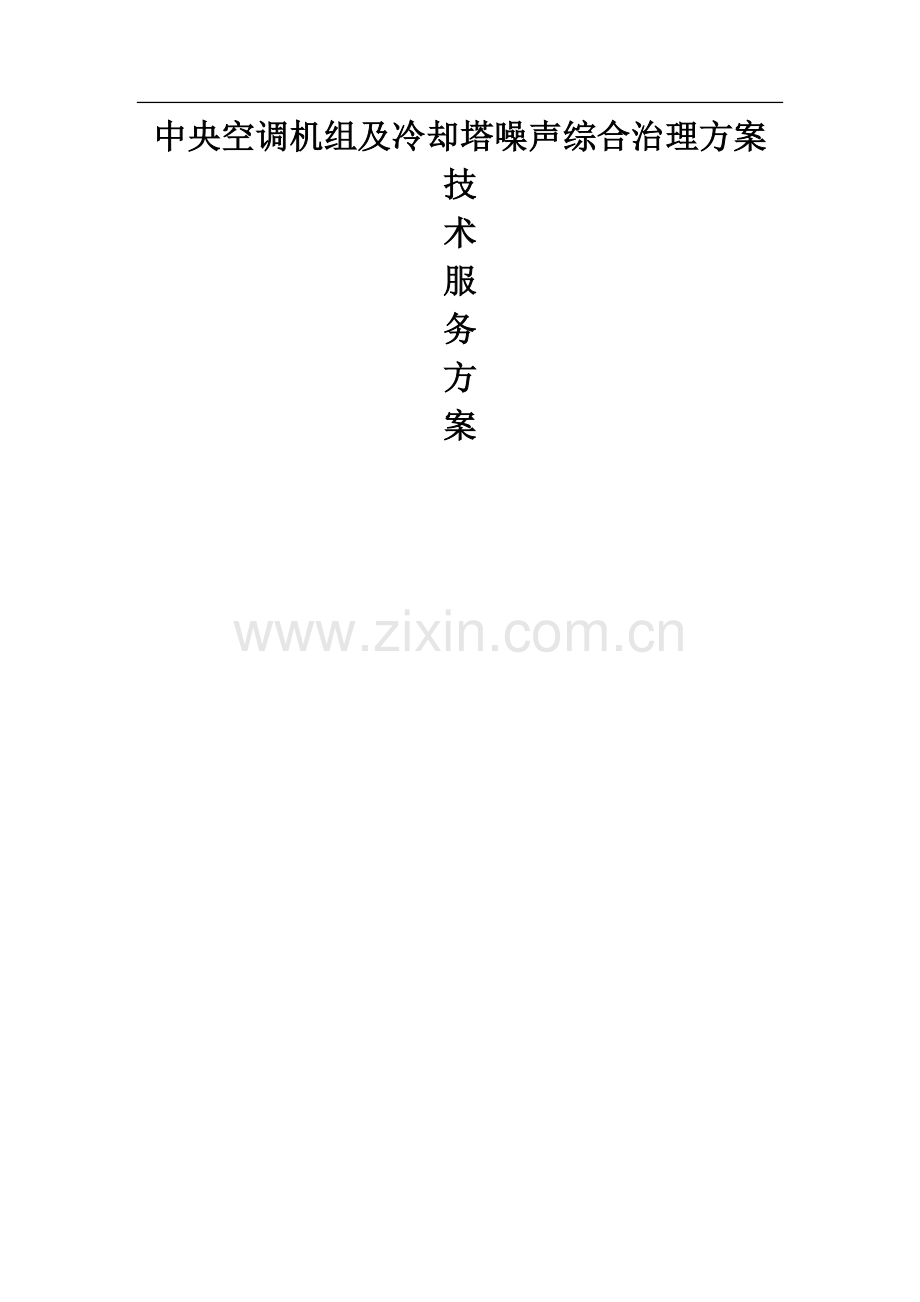

中央空调机组及冷却塔噪声综合治理方案技术服务方案目录一、工程概述2二、治理依据及设计采用标准2三、方案设计目标3四、设计原则4五、治理范围5六、声源分析5七、治理技术方案6八、质量管理7九、安全文明施工8十、预计工期8十一、售后服务9十二、类似工程案例91一、工程概述商场，酒店平台一般配有多组中央空调机组以及冷却塔，当机组群工作时，产生的进排气噪声、空气动力性噪声、电磁噪声等其他噪声进行叠加形成混响向四周辐射，其噪声通过空气传播的方式严重污染了相邻居民住宅楼的声环境质量。为了解决这一噪声污染,根据中央空调机组噪声的特性和周边环境的实际工况条件,以及贵单位的治理要求，提出如下噪声综合治理技术服务方案.二、治理依据及设计采用标准1、 (GB123482008）。3、 (GB223372008）.4、中华人民共和国环境噪声污染防治法5、民用建筑采暖通风与空气调节设计规范GB5001920116、工业企业噪声控制设计规范GB/J8719857、声环境质量标准GB309620088、噪声控制技术9、空调制冷设备消声与隔振实用设计手册10、钢结构设计规范（GB50017-2003)；11、冷弯薄壁型钢结构技术规范(GB500182002）；12、钢结构工程施工及验收规范（GB502052001）；13、声屏障声学设计和测量规范HJ/T90-2004；14、建筑设计防火规范GB/J168797；15、现行设计规范和相关的设计手册；16、按照治理单位的设计要求。三、方案设计目标项目实施后，达到国家2类环境噪声排放标准要求.即敏感点白天：60dB（A），根据本项目特性暂不考虑夜间数值.（验收监测时，排除本地噪声和关闭对噪声监测结果产生影响的其他所有设备)。按照国家标准声环境质量标准GB3096-2008和社会生活环境噪声排放标准GB223372008中 “环境噪声限值”相关要求进行治理.1、环境噪声限值（见下表）注：根据中华人民共和国环境噪声污染防治法,“昼间”是指6：00至22：00之间的时段；“夜间”是指22：00至次日6：00之间的时段.县级以上人民政府为环境噪声污染防治的需要（如考虑时差、作息习惯差异等）而对昼间、夜间的划分另有规定的，应按其规定执行。 2、声环境功能区分类按区域的使用功能特点和环境质量要求，声环境功能区分为以下五种类型:0类声环境功能区：指康复疗养区等特别需要安静的区域。1类声环境功能区：指以居民住宅、医疗卫生、文化教育、科研设计、行政办公为主要功能，需要保持安静的区域。2类声环境功能区：指以商业金融、集市贸易为主要功能，或者居住、商业、工业混杂，需要维护住宅安静的区域。3类声环境功能区：指以工业生产、仓储物流为主要功能，需要防止工业噪声对周围环境产生严重影响的区域。4类声环境功能区:指交通干线两侧一定距离之内，需要防止交通噪声对周围环境产生严重影响的区域,包括4a类和4b类两种类型.4a类为高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干路、城市轨道交通（地面段）、内河航道两侧区域；4b类为铁路干线两侧区域。注：各类标准适用范围由地方人民政府划定。四、设计原则1、设计工艺科学、合理.2、投资尽可能节省。3、不影响设备正常工作。 4、使用材质防火、环保、耐用、吸声系数高.5、降噪效果明显，外形美观，平整。6、实施方案应多次论证、优化,充分尊重甲方意见。7、通风量设计参数: a、空气比热容取值：1000J/（kg）b、空气密度取值:1.293kg/m3c、1kw。h =3600000焦耳d、设计散热量：50kw/h=180000000焦耳/h五、治理范围1、中央空调机组噪音治理2、冷却塔噪音治理六、声源分析6。1机械噪声机械噪声是空调机组出现噪声的主要原因.空调机组内机动力运动部件主要是传动杆、活塞等,外机的动力运动部件主要是电机和风扇。一方面他们本身工作产生振动和噪声,另一方面会激发与其他相连的其他零部件（如电机支架、配管、底盘和箱体等)产生机械振动，并向外辐射噪声,它与结构设计方案以及制造、装配精度有关.6、2 压缩机噪声中央空调机组产生的噪声主要有:进排气噪声和电机噪声. 空压机运转时，汽缸进气阀间歇开闭,空气周期性的被吸入气缸，在进气管内产生压力波动.空压机进气后，后续空气的补偿气流与空压机部件的碰撞以及间歇运动产生的涡流，以声波形式从进气口产生。进气噪声大约在65-82 dB(A），它是空压机的主要噪声。空压机气缸内被压缩的气体随排气阀间断排出，产生排气管噪声。空压机排气放空时,空气由500800Pa突然降到大气压,由于气流急速膨胀,流速很大而产生的噪声可达87dB(A）。空压机的机械噪声主要有回风阀的撞击声、阀片对阀座的冲击声、曲轴连杆系统的冲击声、活塞往复运动摩擦引起气缸壁振动产生的噪声等。由于空压机的机械发声部位很多，其机械噪声的频率范围很宽。 6、3气动噪声中央空调机组自带排风扇产生的较大的气体混流声，以空气动力性噪声为主，该噪声主要包括旋转噪声和湍流噪声,旋转噪声是由于风机的叶轮在旋转时与空气的质点相互作用引起空气脉动而产生的,在风机叶轮直径一定的情况下，转速是影响轴流风扇噪声的重要因素，转速越高，噪声越大。涡流噪声与风扇电机的转速和排风量有关. 6、4混响声当机组群运行时,机组紧靠住宅楼群。而且住宅楼外墙为噪声搭好了很好的声桥。使该噪声具有很强的声波反射。与各种不同频率的声源进行叠加形成混响声场。加重了对住宅声环境的影响。七、治理技术方案通过甲方提供现场实际空调机组安装情况图片进行分析，由于空调机组、冷却塔安装时没有采取任何吸声、降噪措施.当空调工作时，机组压缩机和排风扇产生的宽频噪声以空气传播方式向居民区及周边污染。根据该项目噪声不同的传播方式，我司设计本降噪、减振方案,来解决噪声扰民问题。具体实施办法是: 7。1、空气传播噪声治理方案：1、通过对空调机组噪声源的分析和了解，结合现场实际工况条和被噪声困扰的住宅大楼位置分析,设计将中央空调机组周围采用隔、吸声板进行隔声处理.在中央空调机组一侧做进风口，保证机组工作时的耗风需求.2、隔声防噪：它是利用围护结构把声音限制在隔声间内，使声波阻隔和衰减,这样隔声间内的噪声虽然大，但外界噪声则小多了。主要控制压缩机及泵体噪声,以及风机传导噪声。3、消声措施：在中央空调机组进、出风口安装进、出风消声器，消声器内安装消声尖片，达到消声目的.4、隔声门设计：隔声罩安装后，为了便于检查设备和保养方便,在现隔声罩一侧适宜处设计安装一樘隔声门，其隔声门需要根据现场决定，同时防止噪声向周边辐射.在通过以上降噪措施后，该噪声污染问题能得到有效治理。达到我司的治理承诺和国家2类环保标准，满足贵方的的治理要求。 八、质量管理根据相关专业的规范和设计要求,我们制定了严格的施工质量保证措施，以确保工程保质、保量、按期交付使用。1、施工用料必须保证质量，施工中决不偷工减料，施工工艺从严要求。2、做好成品保护工作，防止被其他工序损坏。3、现场质量员发现问题，应及时向上报告，会同甲方商量，落实解决方法。九、安全文明施工为确保工程顺利而安全地进行,有效保护劳动者，特制定以下措施：1、进场施工前，对全体施工人员进行安全教育，树立安全第一的思想，施工人员持证上岗。2、进入施工现场，必须配戴安全帽，进行高处作业时必须系挂安全带，高空作业时不得抛掷工具。3、施工现场采用出入证制度，防止无关人员进入现场。危险地带及危险设施用保护带加以隔离并加警示牌.4、施工人员不准在工地抽烟、生火，不准穿拖鞋上班,施工现场放置足量的灭火装置。5、施工电源电线敷设要安全、整齐，每天完工后要关掉电源开关。严禁乱拉乱接施工用电.（施工用电必须严格执行GB5019493建设工程施工现场供电安全规范）.6、每天下班前，要清理好施工现场，每项工作结束时，要做到“工完、料清、场地清”。各种材料摆设合理，不占用运输通道及别人的施工场地。7、用电设备检修前,必须先验电，新设备通电试验前必须进行仔细检查。十、预计工期1、甲方全力配合乙方的安装工作，免费提供水、电。2、工程施工时难度较大，有很多不可预见的其它情况发生，估计安装时间为:25个工作日.(不含备料时间）十一、售后服务1、严格执行国家产品售后的相关规定,定期回访.2、设备安装完毕后,自验收合格次日起提供两年的质保服务，在使用过程中出现质量问题,按甲方通知后24小时内赶到现场进行处理 。质保期满后，可根据甲方要求进行服务。3、 经治理后，治理效果、工程质量达不到合同约定的，我方立即提出整改方案报甲方审查,同意后立即处理。十二、类似工程案例 （施工中) 第 9 页 共 10 页
