线路保护调试方案.doc

工程施工方案审批单
包头供电局2016年主网技改-4
高新变500kV线路保护更换工程施工方案审批单
批准：
生产副总审核：
生产处审核:
运行单位审核:
检修（维护）单位审核：
监理单位审核：
施工单位批准：
施工单位审核：
施工方案编制：
包头供电局2016年主网技改-4工程
高新变500kV线路保护屏更换
施工方案
（修试一处）
内蒙古电力建设集团有限责任公司
包头供电局生产处2016年主网技改、配网行动计划施工建设工程项目部
2017年 8月23 日
1.编制和试验依据:
1。1包头供电局2016年主网技改工程设计图纸:
1.2 设备制造厂家的产品技术说明、资料等文件

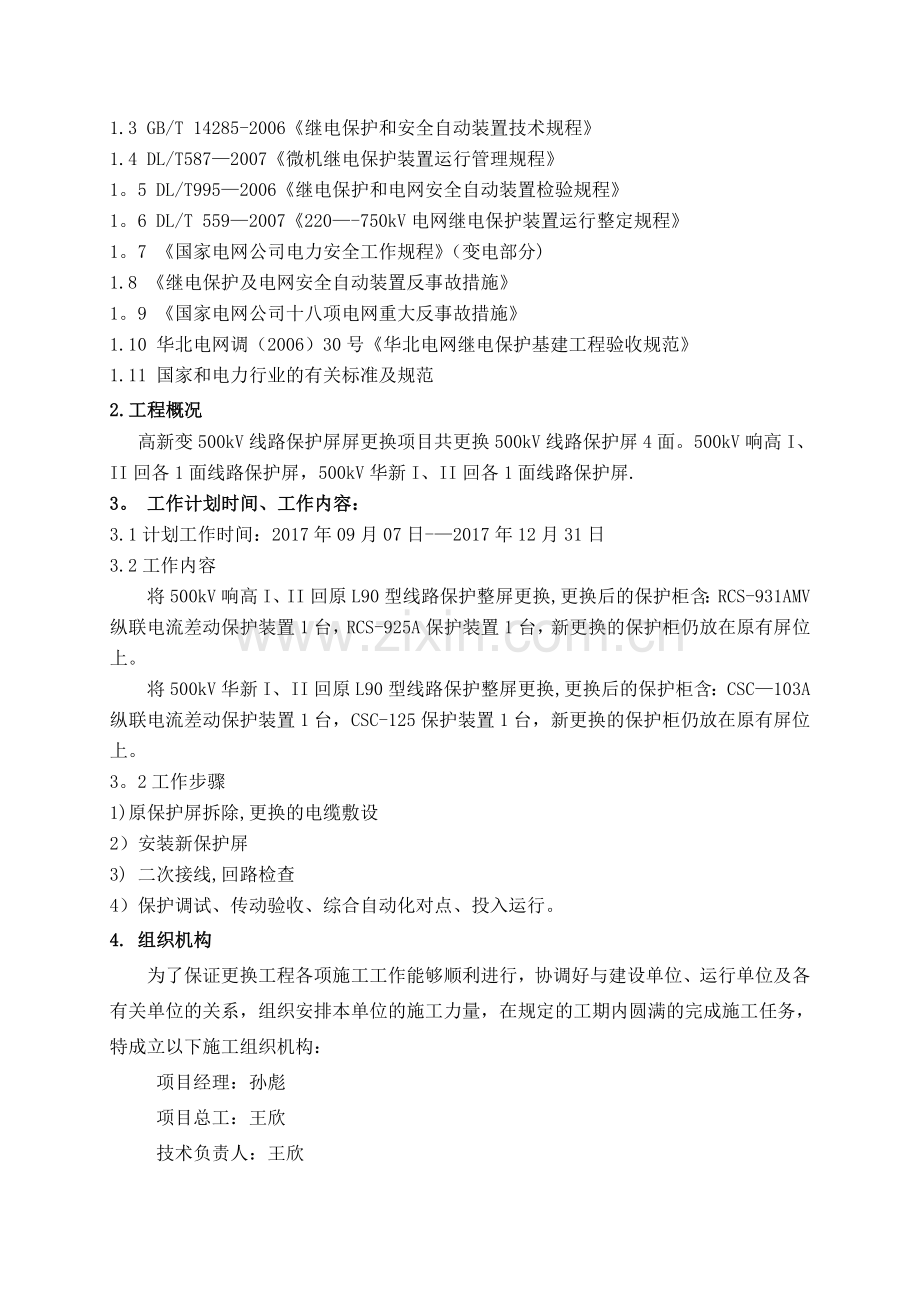

1.3 GB/T 14285-2006《继电保护和安全自动装置技术规程》
1.4 DL/T587—2007《微机继电保护装置运行管理规程》
1。5 DL/T995—2006《继电保护和电网安全自动装置检验规程》
1。6 DL/T 559—2007《220—-750kV电网继电保护装置运行整定规程》
1。7 《国家电网公司电力安全工作规程》（变电部分)
1.8 《继电保护及电网安全自动装置反事故措施》
1。9 《国家电网公司十八项电网重大反事故措施》
1.10 华北电网调（2006）30号《华北电网继电保护基建工程验收规范》
1.11 国家和电力行业的有关标准及规范
2.工程概况
高新变500kV线路保护屏屏更换项目共更换500kV线路保护屏4面。500kV响高I、II回各1面线路保护屏，500kV华新I、II回各1面线路保护屏.
3。 工作计划时间、工作内容：
3.1计划工作时间：2017年09月07日-—2017年12月31日
3.2工作内容
将500kV响高I、II回原L90型线路保护整屏更换,更换后的保护柜含：RCS-931AMV纵联电流差动保护装置1台，RCS-925A保护装置1台，新更换的保护柜仍放在原有屏位上。
将500kV华新I、II回原L90型线路保护整屏更换,更换后的保护柜含：CSC—103A纵联电流差动保护装置1台，CSC-125保护装置1台，新更换的保护柜仍放在原有屏位上。
3。2工作步骤
1)原保护屏拆除,更换的电缆敷设
2）安装新保护屏
3) 二次接线,回路检查
4）保护调试、传动验收、综合自动化对点、投入运行。
4. 组织机构
为了保证更换工程各项施工工作能够顺利进行，协调好与建设单位、运行单位及各有关单位的关系，组织安排本单位的施工力量，在规定的工期内圆满的完成施工任务，特成立以下施工组织机构：
项目经理：孙彪
项目总工：王欣
技术负责人：王欣
技术员： 李雪飞 赵旭 任利辉
安全员: 陈兵 刘欢 赵占博
5.施工方案
5.1 500kV华新I线线路保护更换方案(工期：2天）
1）500kV华新I线线路停电，华新I线5011、5012断路器转检修.断开华新I线线路保护装置电源，断路器控制电源,测控装置电源，再从直流屏将空开断开。
2）拆除电压时认真核对相应端子，先从电压转接屏打开用绝缘胶布包好，再拆除保护屏处，防止保护电压失压，短路、接地。
3）拆除时间同步系统屏GPS对时回路,用绝缘胶布包好。
4)拆除打印机交流电源，如果交流电源不能断电，要先把保护屏相邻屏做一临时环线，新屏接入后再把临时环线拆除。
5）以上工作做好后,再拆以下回路，并每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录。永久不用的电缆和线芯要两端同时拆除,防止以后产生寄生回路。
拆除至断路器保护柜跳闸回路；
拆除至线路测控屏的信号回路、电压回路:
拆除至断路器端子箱的电流回路；
拆除至直流屏的电源回路;
拆除至故障录波器的信号回路；
6）拆除时每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录.做好二次安全措施票.
7）电缆拆完后，将所有顺放到屏下，注意不能将线芯的绝缘皮划破,线芯标号弄掉。
8）拆除旧线路保护屏，使用翘棍、凿、锤子拆除保护屏时，尽量减小震动，注意施工方法，防止震动造成运行中保护装置误动.如需动用火焊时须办理动火工作票，并由专人监护并准备好灭火器，工作完毕后认真检查。
9）2M光缆敷设、熔接。熔接时按通信专业人员指定位置熔接，防止误碰运行光缆。
10）线路保护屏二次接线、回路检查、绝缘测试.
11)装置上电，保护调试、综合自动化对点，传动验收。保护装置进行整组传动断路器试验时，应经运行人员许可,其次要与检修人员相互配合进行。传动的项目有：通道对调，失灵回路，保护动作跳闸.
12）整组传动验收完成后在二次回路上没有进行任何工作,恢复接入电压回路和失灵回路及失灵压板。
13）核对定值，恢复线路运行，新线路保护屏投入运行，检查保护应无异常现象。
5。2 500kV华新II线线路保护更换方案（工期：2天）
1）500kV华新II线线路停电，华新II线5022、5023断路器转检修.断开华新II线线路保护装置电源，断路器控制电源，测控装置电源，再从直流屏将空开断开.
2）拆除电压时认真核对相应端子,先从电压转接屏打开用绝缘胶布包好,再拆除保护屏处，防止保护电压失压,短路、接地。
3)拆除时间同步系统屏GPS对时回路，用绝缘胶布包好.
4）拆除打印机交流电源，如果交流电源不能断电，要先把保护屏相邻屏做一临时环线,新屏接入后再把临时环线拆除。
5）以上工作做好后,再拆以下回路,并每拆一芯电缆都及时用绝缘胶布包好,并做详细的文字标注及记录。永久不用的电缆和线芯要两端同时拆除，防止以后产生寄生回路。
拆除至断路器保护柜跳闸回路；
拆除至线路测控屏的信号回路、电压回路：
拆除至断路器端子箱的电流回路；
拆除至直流屏的电源回路;
拆除至故障录波器的信号回路；
6)拆除时每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录。做好二次安全措施票。
7）电缆拆完后，将所有顺放到屏下，注意不能将线芯的绝缘皮划破，线芯标号弄掉。
8）拆除旧线路保护屏,使用翘棍、凿、锤子拆除保护屏时,尽量减小震动，注意施工方法，防止震动造成运行中保护装置误动。如需动用火焊时须办理动火工作票，并由专人监护并准备好灭火器,工作完毕后认真检查。
9）2M光缆敷设、熔接。熔接时按通信专业人员指定位置熔接，防止误碰运行光缆。
10）线路保护屏二次接线、回路检查、绝缘测试。
11)装置上电，保护调试、综合自动化对点，传动验收。保护装置进行整组传动断路器试验时，应经运行人员许可,其次要与检修人员相互配合进行。传动的项目有:通道对调，失灵回路，保护动作跳闸.
12）整组传动验收完成后在二次回路上没有进行任何工作,恢复接入电压回路和失灵回路及失灵压板.
13）核对定值,恢复线路运行，新线路保护屏投入运行，检查保护应无异常现象。
5.3 500kV响高I线线路保护更换方案（工期：2天）
1）500kV响高I线线路停电，响高I线5032、5033断路器转检修。断开响高I线线路保护装置电源，断路器控制电源，测控装置电源，再从直流屏将空开断开。
2）拆除电压时认真核对相应端子,先从电压转接屏打开用绝缘胶布包好，再拆除保护屏处，防止保护电压失压,短路、接地。
3)拆除时间同步系统屏GPS对时回路,用绝缘胶布包好。
4）拆除打印机交流电源，如果交流电源不能断电,要先把保护屏相邻屏做一临时环线，新屏接入后再把临时环线拆除。
5）以上工作做好后,再拆以下回路，并每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录。永久不用的电缆和线芯要两端同时拆除，防止以后产生寄生回路。
拆除至断路器保护柜跳闸回路；
拆除至线路测控屏的信号回路、电压回路:
拆除至断路器端子箱的电流回路；
拆除至直流屏的电源回路；
拆除至故障录波器的信号回路;
6)拆除时每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录.做好二次安全措施票.
7）电缆拆完后，将所有顺放到屏下,注意不能将线芯的绝缘皮划破,线芯标号弄掉.
8）拆除旧线路保护屏，使用翘棍、凿、锤子拆除保护屏时，尽量减小震动,注意施工方法，防止震动造成运行中保护装置误动。如需动用火焊时须办理动火工作票，并由专人监护并准备好灭火器,工作完毕后认真检查.
9）安装光电转换接口装置，2M光缆敷设、熔接。熔接时按通信专业人员指定位置熔接，防止误碰运行光缆.
10）线路保护屏二次接线、回路检查、绝缘测试.
11）装置上电,保护调试、综合自动化对点,传动验收.保护装置进行整组传动断路器试验时，应经运行人员许可,其次要与检修人员相互配合进行。传动的项目有：通道对调，失灵回路，保护动作跳闸。
12）整组传动验收完成后在二次回路上没有进行任何工作,恢复接入电压回路和失灵回路及失灵压板。
13）核对定值，恢复线路运行,新线路保护屏投入运行，检查保护应无异常现象.
5.4 500kV响高II线线路保护更换方案（工期：2天）
1）500kV响高II线线路停电，响高II线5042、5043断路器转检修。断开响高II线线路保护装置电源，断路器控制电源，测控装置电源，再从直流屏将空开断开。
2)拆除电压时认真核对相应端子，先从电压转接屏打开用绝缘胶布包好,再拆除保护屏处,防止保护电压失压，短路、接地。
3）拆除时间同步系统屏GPS对时回路,用绝缘胶布包好。
4)拆除打印机交流电源,如果交流电源不能断电,要先把保护屏相邻屏做一临时环线，新屏接入后再把临时环线拆除。
5）以上工作做好后,再拆以下回路,并每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录.永久不用的电缆和线芯要两端同时拆除，防止以后产生寄生回路.
拆除至断路器保护柜跳闸回路；
拆除至线路测控屏的信号回路、电压回路：
拆除至断路器端子箱的电流回路；
拆除至直流屏的电源回路；
拆除至故障录波器的信号回路；
6）拆除时每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录。做好二次安全措施票。
7）电缆拆完后，将所有顺放到屏下,注意不能将线芯的绝缘皮划破，线芯标号弄掉.
8）拆除旧线路保护屏,使用翘棍、凿、锤子拆除保护屏时，尽量减小震动，注意施工方法，防止震动造成运行中保护装置误动。如需动用火焊时须办理动火工作票,并由专人监护并准备好灭火器，工作完毕后认真检查。
9）安装光电转换接口装置,2M光缆敷设、熔接。熔接时按通信专业人员指定位置熔接，防止误碰运行光缆.
10）线路保护屏二次接线、回路检查、绝缘测试。
11)装置上电,保护调试、综合自动化对点，传动验收.保护装置进行整组传动断路器试验时，应经运行人员许可，其次要与检修人员相互配合进行.传动的项目有:通道对调，失灵回路，保护动作跳闸。
12）整组传动验收完成后在二次回路上没有进行任何工作,恢复接入电压回路和失灵回路及失灵压板.
13)核对定值，恢复线路运行，新线路保护屏投入运行，检查保护应无异常现象。
6.安全措施
6.1安全保证措施
6。1。1工作负责人在开工前应召开班前会，对工作班成员进行安全交底，明确工作范围和危险点，如未对工作班成员进行技术交底,工作班成员不得进行工作.
6。1.2认真贯彻有关施工（生产）的方针、政策、法令、法规和公司制定的各项安全管理制度;
6。1.3建立健全以岗位责任制为中心的安全管理制度和安全风险制度,做到安全工作事事有分工，人人有职责，处处有保障；
6.1.4建立健全安全组织机构和保障体系，使各级安全员职责明确,并设专职安全员，保证工程安全施工；
6。1.5开工前工作负责人组织全体施工人员进行安全学习,考试合格后方可上岗;
6。1。6施工前必须编制施工方案及三措,并通过相关管理部门审批;
6。2进入现场的安全保证措施
6.2.1进入现场开始工作前，要办理一种或二种工作票，危险点预控票、二次安全措施票，履行工作许可手续；检查工作票上所列安全措施是否正确可靠。做完安全措施后，方可开始工作;
6。2。2现场工作开始前，工作人员应了解工作地点设备运行情况，本工作与运行设备有无直接联系，与其他班组有无需要相互配合的工作；
6.2。3进入现场工作开始时,工作人员要看清设备名称和位置，防止走错间隔,走错屏位。工作前，工作负责人要对工作成员指明带电设备的位置和工作中的注意事项；
6。2。4进入带电区工作时,未经许可严禁随意挪动安全措施;
6.2.5工作负责人应检查运行人员所做的安全措施是否符合要求，在工作屏的正、背面由运行人员设置“在此工作”的标志。相邻运行屏要悬挂“运行中”红布幔；
6。2。6现场工作时，在继电保护屏间的过道上搬运或安放试验设备时，要注意与运行设备保持一定距离，防止误碰造成误动；
6。2.7现场要带电工作时,必须使用合格绝缘工具以保护人身安全.同时注意防止振动，防止误碰.将邻近的带电端子用绝缘胶布贴住,防止造成短路或接地;
6.2。8现场工作时，应按要求做防止静电感应的措施，检查措施完成后方能进行工作。以防止静电伤人或损坏仪器、设备；
6.2。9如需接入临时电源时，应按要求安全可靠接入。电源箱应绝缘良好,可靠接地，电源总开关用空开。任何人不得随意拉接电源,杜绝触电事故的发生。
6.2.10使用翘棍、凿、锤子拆除保护屏时,尽量减小震动,注意施工方法，防止震动造成运行中保护装置误动.
6.2.11拆除旧保护屛时，如需动用火焊时须办理动火工作票，并由专人监护并准备好灭火器,工作完毕后检查并消灭火种。
6.2.12将切改中的无用电缆必须拆除，并对电缆夹层以及电缆沟进行清理.
6.2.13在带电的电流互感器、电压互感器二次回路上工作时，确认每组CT、PT二次回路上有可靠的接地点后再工作。工作时,工作人员应穿好绝缘鞋，戴上绝缘手套，并尽可能站在绝缘垫或干木板上。严禁CT二次侧开路,PT二次短路。并设专人监护，防止误碰屏内设备造成设备损坏和人身伤害.
6。2.14工作结束后，工作负责人应向运行人员详细进行现场交代，并将其记入继电保护工作记录簿,主要内容有整定值变更情况，二次接线更改情况，已经解决及未解决的问题及缺陷，运行注意事项和设备能否投入运行等。经运行人员检查无误后,双方应在继电保护工作记录簿上签字。
6.2.15在施工中必须严格遵守执行<〈电力建设安全健康与环境管理工作规定〉〉、<<电力建设安全工作规程>〉和<〈电力安全工作规程>>。
7。技术措施
7。1在施工的改造前,由项目管理单位修试处组织，带领施工单位技术负责人和技术员进行现场勘查工作,目的是对现场施工环境进行了解，查看现场实际情况,记录施工中的危险点，充分做好安全施工的准备。
7。2现场工作开始前，工作人员应该明确分工,熟悉所有工作中使用的图纸、数据、检验规程、合格的仪器仪表、备品备件、工具和连接导线等；
7.3在运行中的二次回路上工作时，必须由一人操作，另一人作监护人；
7。4试验工作应按图纸和厂家资料进行，严禁凭记忆作为工作的依据；
7。5在电流互感器二次回路进行短路接线时,应用短路片或导线压接短路；
7。6调试过程中应采取安全措施，注意防止直流接地;
7.7在拆除二次线时，用万用表测量所有端子无交直流电压后方可拆除。对有电压的端子，从电缆对侧（电源侧）相应的保护屏端子处解开相应二次线。 需要保留的电缆,应用绝缘胶布包扎结实,并做好明显的文字标注。
7。8拆线时，先将母线保护屏所拆间隔的失灵启动压板退出，再将失灵回路从母线保护屏侧打开，用绝缘胶布包好，做好记录，待传动验收完成后投运前恢复接线，投入失灵启动压板。
7。9在整个改造期间，所有拆除的电缆名称、芯数、二次线编号、端子号，设备间隔、保护调试的原始数据、存在的问题、解决的办法等都应做好详实的记录，为今后解决相关问题存留宝贵的第一手资料。
7。10每拆一芯电缆都及时用绝缘胶布包好，防止线芯号脱落，并做详细的文字标注及记录。
7.11对拆除后不用的电缆或线芯，应核对无误后两端都拆掉.
7.12向屏下放电缆时，注意不能将线芯的绝缘皮划破。
7.13新装置上电，按厂家调试大纲将新装置各项功能调试完毕，正确无误.开入开出测量正确。测量各元件二次电缆线绝缘符合要求。
7。14 如设计图纸中存在与实际设备不对应时，应联系建设单位对图纸进行修改或变更，必须经过审核无误后执行。并且修改运行人员及有关各级继电保护人员用的图纸，修改后的图纸应及时报送所直接管辖调度的继电保护机构。
7。15修改二次回路接线时，拆动接线前先要与原图核对，接线修改后要与新图核对，保护装置二次线变动或改进时，严防寄生回路存在，没用的线应拆除。在变动直流二次回路后，应进行相应的传动试验。
7。16保护装置进行整组试验时，避免在工作中发生直流回路短路及接地情况，以保证运行设备的正常工作。传动或整组试验后不得再在二次回路上进行任何工作。
7.17保护装置进行整组试验时，如涉及到相应一次设备或在相关二次保护退出时进行，首先由运行人员对一、二次设备进行停运操作并检查无误,其次要与检修人员相互配合进行整组传动试验。
7。18在综自厂家及五防厂家进行数据库及组态更改时注意对原有数据库备份及对备份进行保护。防止造成误删除和误更改原有运行数据库。
7.19投运前检查输入的定值与给定的定值一致，并且将新装置定值单打印备份，与调度下发定值通知单核对无误。
8质量保证措施
8.1认真贯彻执行我公司制定的质量方针和质量目标。
8。2严格执行国家有关标准及部颁施工规程、规范，通过精心组织对工程质量进行控制。按照公司的质量手册和程序文件在现场认真实施。
8。3建立健全工程质量保证体系及质量管理网络，通过对各项质量活动的控制，逐步提高管理水平和工程达标要求。
8。4工程有关负责人应正确处理工程质量与工程进度之间的关系，确保工程优质，高效按期完成。
8。5在施工过程中,依据有关设计、规程规范和程序文件，对每个试验项目都要编制施工技术交底，重要试验项目要编制质量保证措施以便于现场质量监督。
8。7所有现场使用的仪器仪表均应鉴定合格并有鉴定合格证。
8.8所有二次回路的螺丝紧固无松动，电流、电压回路负担符合要求，保护、控制回路动作逻辑正确,信号齐全.
8.9 施工质量目标
二次接线正确率100%；保护装置试验正确率100％;保护传动正确率100%;信号上传率100％。不发生勿碰勿动事故。
9.危险点及防范措施
序号
危险点
防范措施
1
误碰运行设备、走错间隔、人身触电
1)开工前，工作负责人必须向工作人员交代清工作任务、工作地点、安全措施及危险点，并履行确认手续。进入施工现场的工作人员不得随意跨越围栏，要在指定工作区域工作。
2）在带电工作时,必须使用合格绝缘工具以保护人身安全。
2
碰伤手脚
搬运保护屏和电缆敷设时，将人员分配均匀同时发力，口令一致，齐拿齐放，避免碰伤手脚.
3
传动时误操作损坏设备
传动时，应设专人在现场看护，禁止施工人员在设备上工作，操作断路器由专业人员操作，操作程序正确，严禁无关人员操作以免损坏设备.
4
运行设备保护误动作
核对临时断开的回路和线头，做到拆一个用绝缘胶布包好一个,并做好已执行的标志。恢复时履行同样的手续。以免跳闸或失灵等回路短接造成运行设备保护误动作。
