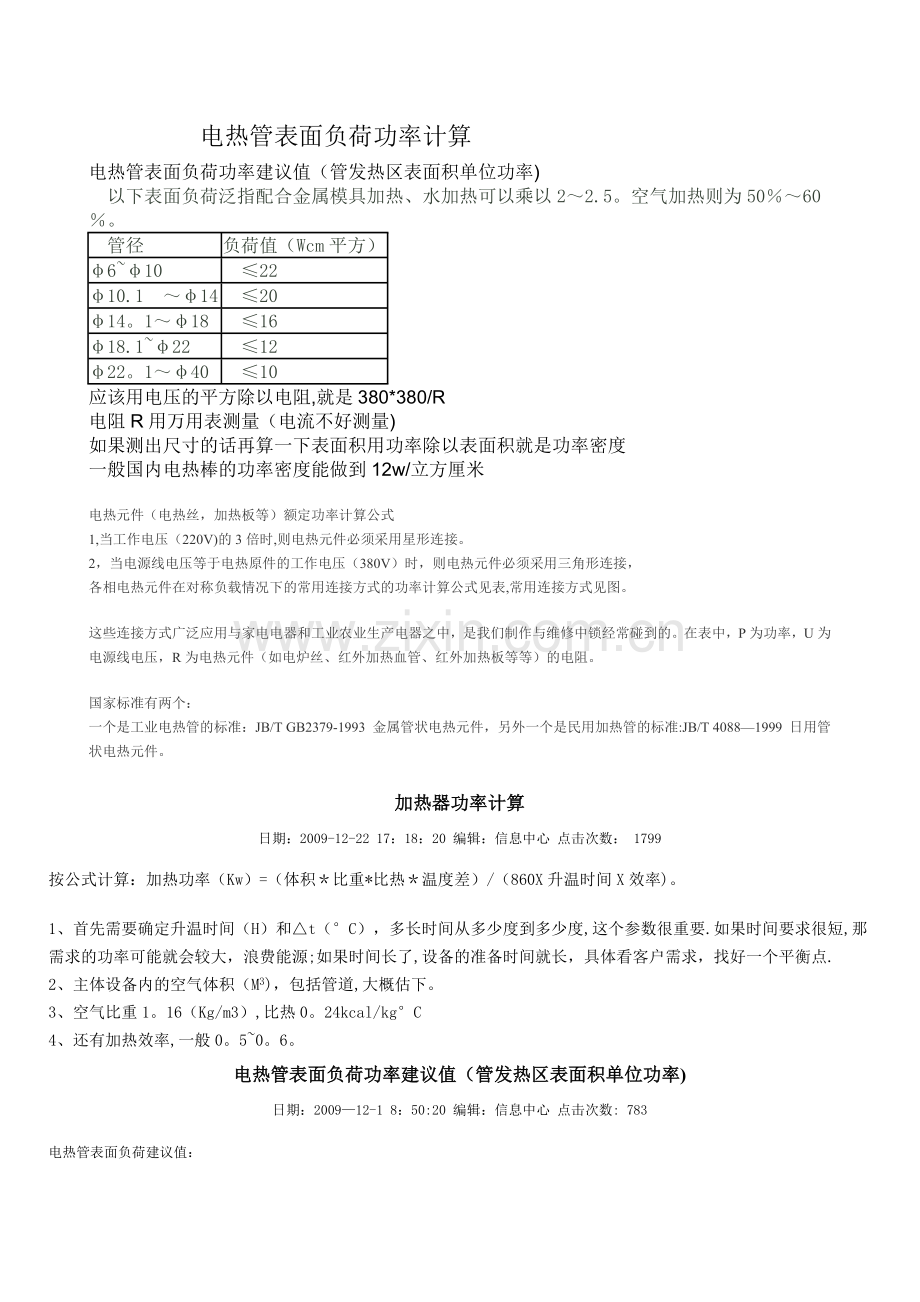

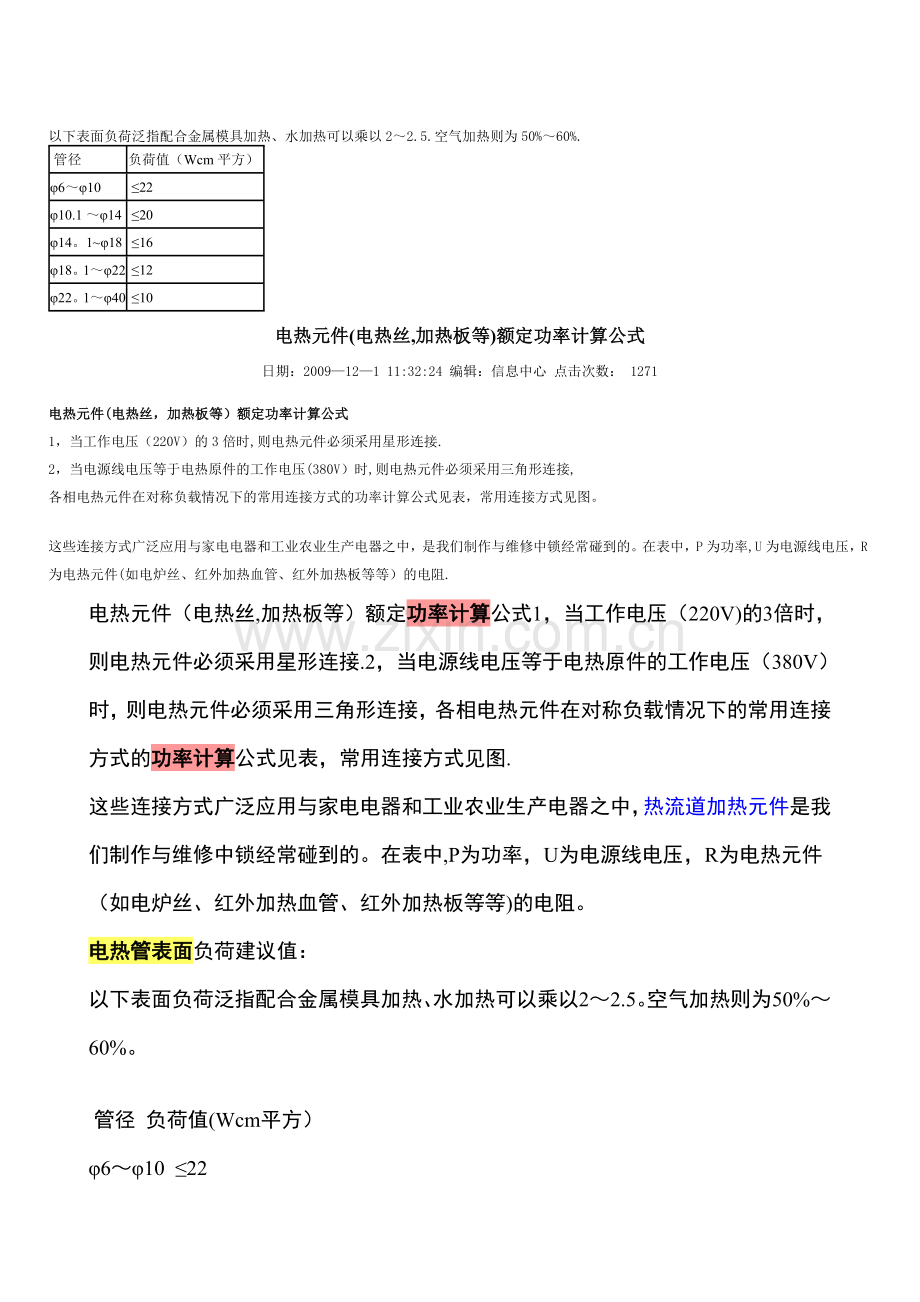

电热管表面负荷功率计算.doc

电热管表面负荷功率计算
电热管表面负荷功率建议值（管发热区表面积单位功率)
以下表面负荷泛指配合金属模具加热、水加热可以乘以2～2.5。空气加热则为50％～60％。
 管径
负荷值（Wcm平方）
φ6~φ10
 ≤22
φ10.1 ～φ14
 ≤20
φ14。1～φ18
 ≤16
φ18.1~φ22
 ≤12
φ22。1～φ40
 ≤10
应该用电压的平方除以电阻,就是380*380/R
电阻R用万用表测量（电流不好测量)
如果测出尺寸的话再算一下表面积用功率除以表面积就是功率密度
一般国内电热棒的功率密度能做到12w/立方厘米
电热元件（电热丝，加热板等）额定功率计算公式
1,当工作电压（220V)的3倍时,则电热元件必须采用星形连接。
2，当电源线电压等于电热原件的工作电压（380V）时，则电热元件必须采用三角形连接，
各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表,常用连接方式见图。
这些连接方式广泛应用与家电电器和工业农业生产电器之中，是我们制作与维修中锁经常碰到的。在表中，P为功率，U为电源线电压，R为电热元件（如电炉丝、红外加热血管、红外加热板等等）的电阻。
国家标准有两个：
一个是工业电热管的标准：JB/T GB2379-1993 金属管状电热元件，另外一个是民用加热管的标准:JB/T 4088—1999 日用管状电热元件。
加热器功率计算
日期：2009-12-22 17：18：20 编辑：信息中心 点击次数： 1799
按公式计算：加热功率（Kw）=（体积＊比重*比热＊温度差）/（860X升温时间X效率)。
1、首先需要确定升温时间（H）和△t（°C），多长时间从多少度到多少度,这个参数很重要.如果时间要求很短,那需求的功率可能就会较大，浪费能源;如果时间长了,设备的准备时间就长，具体看客户需求，找好一个平衡点.
2、主体设备内的空气体积（M3)，包括管道,大概估下。
3、空气比重1。16（Kg/m3）,比热0。24kcal/kg°C
4、还有加热效率,一般0。5~0。6。
电热管表面负荷功率建议值（管发热区表面积单位功率)
日期：2009—12-1 8：50:20 编辑：信息中心 点击次数: 783
电热管表面负荷建议值：
以下表面负荷泛指配合金属模具加热、水加热可以乘以2～2.5.空气加热则为50%～60%.
 管径
负荷值（Wcm平方）
φ6～φ10
 ≤22
φ10.1 ～φ14
 ≤20
φ14。1~φ18
 ≤16
φ18。1～φ22
 ≤12
φ22。1～φ40
 ≤10

电热元件(电热丝,加热板等)额定功率计算公式
日期：2009—12—1 11:32:24 编辑：信息中心 点击次数： 1271
电热元件(电热丝，加热板等）额定功率计算公式
1，当工作电压（220V）的3倍时,则电热元件必须采用星形连接.
2，当电源线电压等于电热原件的工作电压(380V）时,则电热元件必须采用三角形连接,
各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图。
这些连接方式广泛应用与家电电器和工业农业生产电器之中，是我们制作与维修中锁经常碰到的。在表中，P为功率,U为电源线电压，R为电热元件(如电炉丝、红外加热血管、红外加热板等等）的电阻.
电热元件（电热丝,加热板等）额定功率计算公式1，当工作电压（220V)的3倍时，则电热元件必须采用星形连接.2，当电源线电压等于电热原件的工作电压（380V）时，则电热元件必须采用三角形连接，各相电热元件在对称负载情况下的常用连接方式的功率计算公式见表，常用连接方式见图.
这些连接方式广泛应用与家电电器和工业农业生产电器之中，热流道加热元件是我们制作与维修中锁经常碰到的。在表中,P为功率，U为电源线电压，R为电热元件（如电炉丝、红外加热血管、红外加热板等等)的电阻。
电热管表面负荷建议值：
以下表面负荷泛指配合金属模具加热、水加热可以乘以2～2.5。空气加热则为50%～60%。

 管径 负荷值(Wcm平方）
φ6～φ10  ≤22
φ10.1 ～φ14  ≤20
φ14。1～φ18  ≤16
φ18.1～φ22  ≤12
φ22。1～φ40  ≤10

热管的功率计算与电热管的长度、直径密切相关,如果电热管的设计表面功率密度过大,会缩减加热管的使用寿命，
一般来说空气中加热的话，加热管表面设计功率在3.5W/CM2左右,液体中加热的话，电热管加热管表面设计功率在8—10W/CM2左右，如表面功率所需较高，可做仿进口类型。
用比热计算,Q=cmΔt
初始温度可取室温25℃，则Δt =50—25=25℃
然后C是铜的比热，数值百度去找,单位J/Kg。℃（铜是电热管的材质，如果材质不同，取对应材质的比热值就是)
m是电热管的重量，单位Kg
计算出热量Q是多少焦耳,
然后用度量衡转换,化为千瓦时，再乘以1。2倍(损耗）即可，
然后用千瓦时除以加热时间，即可得到功率
注:
1度=1000瓦时=1000焦耳/秒×3600秒=3600000焦耳。
即 1KW·H=3。6兆焦
铜的比热容是0.39×10^3J/(kg·℃），
烧水再加水的比热，烧空气再加空气的比热
Q=（C0+C1)mΔt
如果知道电热管的成品直径,长度，电压,功率,怎么算电热丝的长度以及电热丝的直径？
1、电流l=功率W/电压v ,根据使用介质不同选取10-30A/MM平方,计算电热丝的直径。
2、电阻=电压*电压/功率计算电热丝总电阻,根据总电阻算电热丝的长度。
电热管表面负荷怎样计算
电热管表面负荷怎么计算。.比如直径Φ2管子厚度0。2.。直径Φ5管子壁厚0。4.。直径Φ6管子壁厚0.6..怎样计算表面负荷。。
就是总功率 除以 发热元件的表面积.单位是W/CM²。跟管子壁厚没有任何关系. 我从事生产电热管不会有错
  电热管计算公式
1、功率计算公式
P=V2/R
（P代表功率，V代表电压，R代表电阻)
2、 弧长计算公式
L=nπR/180°
（L代表长度，n代表角度，π代表3.14，R代表半径）
3、 表面负荷计算公式;
W=Φ（直径）x 3.14（π)x L（实际发热长度）x W（标准表面负荷
电热管电流计算
在电热管的生产检验中有一个重要的检查标准， 即漏电电流，主要与电热管使用时的温度、电热管的使用电压、电热管的发热长度等有关，在进行通电测试时使用的工具是漏电电流测试仪,把漏电电流测试仪的线夹在发热管的非发热区，等泄露电流基本稳定后再读数，工作中的漏电电流不大于0.5 mA。
电热管电流计算公式；
单相 电流（I）=功率(P）/电压（220V）
三相 电流(I）=功率（P)/1.73·电压（380V
　　高功率单头电热管在使用期间,因为本身加热迅速散热条件差，常造成电热管外部不锈钢管体焦黑，因而造成内部发热镍铬线因高温空烧融断,造成单头电热管本身寿命缩短，因此优良的单头电热管不但要求生产质量，更要求模具的材质与加工之孔径,适合的孔径除了方便抽换单头电热管之外,也利于两者热能之间传导，因此而加长本身电热管使用寿命.
　　高功率单头电热管特点：
　　体积短小， 温度高， 瓦特数高， 对大小模具及机械设备之加热保温容易.
　　适用各种大小模具和机械设备之高低温插入式加热保温用.
　　除了使用在模具加外, 亦可配合在液体及空气,加热上使用。 是个多功用之发热组件
　　高功率单头电热管制作参数:
　　电热组件：不锈钢管＃304
　　瓦特密度（表面负荷)：1W/cm2 ～ 17W/cm2
　　管径： 6~20mm
　　长度：30mm~2100mm
　　精密度:0.02mm
　　前端固定方式：法兰式, 档板式, 螺牙式
　　出线端：蛇管包覆， 电源线直接出线（内引线）, L型固定, 标准式
　　电热管加热方式：均热式， 分段式
　　单头电热管(加热棒)瓦特数计算公式:
　　8 × π × L(cm） × w/cm2 = W (每支电热棒的总功率)
　　（π= 3。1416) （L = 发热部分长度） w/cm2 （瓦特密度) = 正常8w/cm2
　　客户可根据实际需要定制高瓦特密度的加热器(8w/cm2以上)。
