中级电工职业技能鉴定理论试题(已做).doc

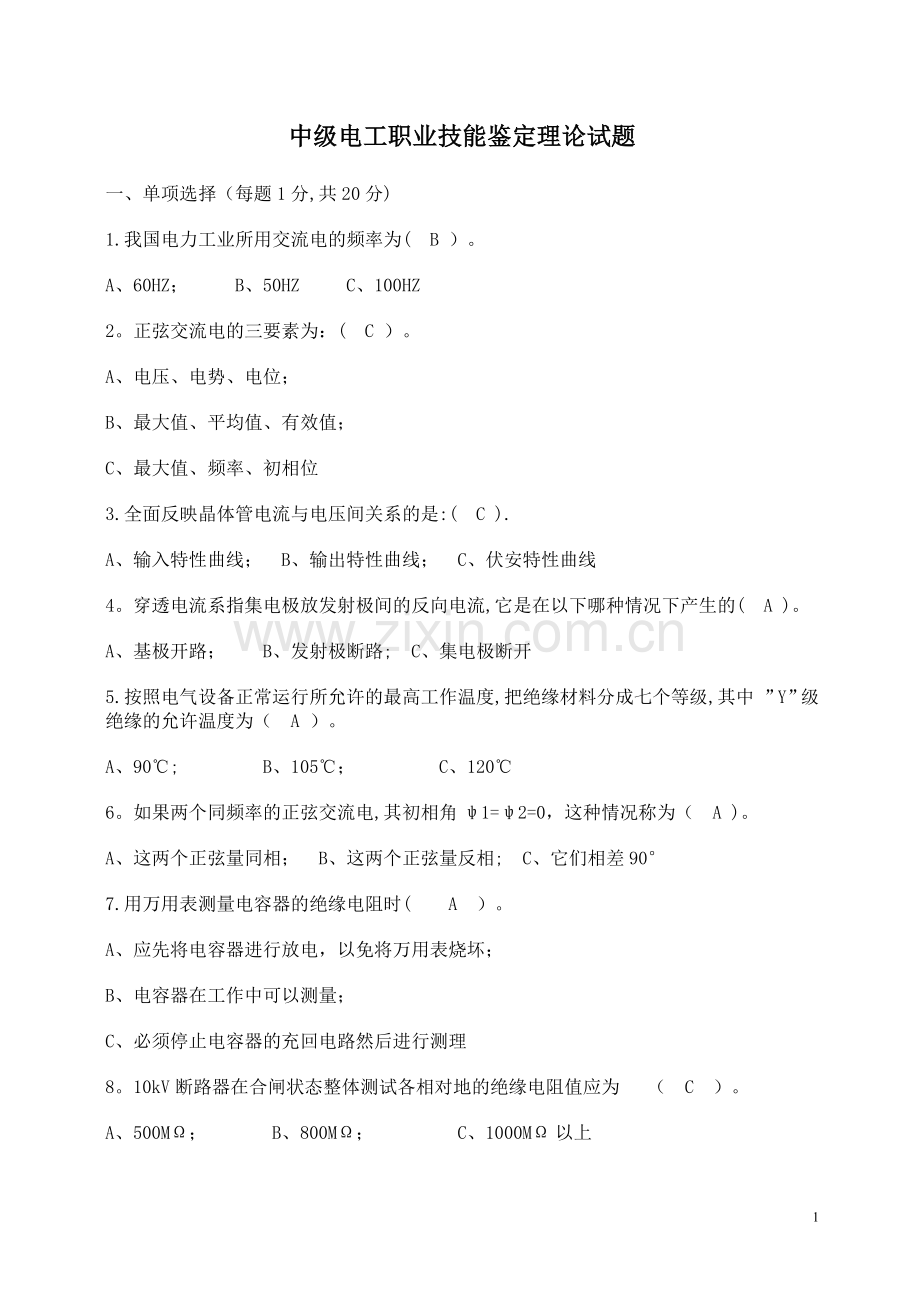

中级电工职业技能鉴定理论试题一、单项选择（每题1分,共20分)1.我国电力工业所用交流电的频率为(B ）。A、60HZ； B、50HZ C、100HZ2。正弦交流电的三要素为：(C ）。A、电压、电势、电位；B、最大值、平均值、有效值；C、最大值、频率、初相位3.全面反映晶体管电流与电压间关系的是:(C ).A、输入特性曲线；B、输出特性曲线；C、伏安特性曲线4。穿透电流系指集电极放发射极间的反向电流,它是在以下哪种情况下产生的(A )。A、基极开路；B、发射极断路;C、集电极断开5.按照电气设备正常运行所允许的最高工作温度,把绝缘材料分成七个等级,其中”Y”级绝缘的允许温度为（A ）。A、90; B、105； C、1206。如果两个同频率的正弦交流电,其初相角1=2=0，这种情况称为（A )。A、这两个正弦量同相；B、这两个正弦量反相; C、它们相差907.用万用表测量电容器的绝缘电阻时( A ）。A、应先将电容器进行放电，以免将万用表烧坏；B、电容器在工作中可以测量；C、必须停止电容器的充回电路然后进行测理8。10kV断路器在合闸状态整体测试各相对地的绝缘电阻值应为 （ C ）。A、500M； B、800M； C、1000M以上9。中性点接于接地网的明设接地导线应涂以（A ）。A、紫色带黑色条纹漆;B、紫色漆；C、黑色漆10。在特别潮湿，导电良好的地面上或金属容器内工作时，行灯电压不得超过（C ）。A、36V； B、24V； C、12V11电抗器在电力系统的作用是（C ）. A、 限制工作电流 B、 限制工作电压 C、 限制短路电流 12在电容充电过程中，充电电流逐渐减小则电容两端的电压（B ）。 A、 逐渐减小 B、 逐渐增加 C、 不变 13晶闸管的控制角=600 ,其导通角为（ C ）.A、00 B、600; C、1200 14独立避雷针与配电装置的空间距离不应小于（ A ）.A、5M; B、8M； C、10M;15、敷设水中的电缆，必须贴于水底,有条件时宜埋入河床（ A ）以下。A、0.5m； B、0.8m； C、1m16、架空线路竣工验收时，应以额定电压对线路冲击和闸（ B )次.A、5； B、3； C、1；17、三相异步电动机当转差率为1时,此电动机为（ C ）状态。A、制动状态; B、同步运行状态； C、启动状态；18、高压设备发生接地时，为了防止跨步电压触电，室外不的接近故障点（ C )内.A、3 m B、5 m C、8 m19、在操作闸刀开关时，动作应当( A ）。A、迅速； B、缓慢; C、平稳；20、在一定电压恒定时的电路中，电阻增大时，电流随之( A ）.A、减小; B、增大； C、不变;二、判断题：（每题1分，共30分）1、基尔霍夫电流定律指出：对于电路中任一节点，流入节点的电流之和必等于流出该节点的电流之和。（ )2、若两只电容器的电容不等，而他们两端的电压一样，则电容器大的电器带的电荷量多,电容小的电容器所带的电荷量少。( )3、半导体的导电率具有负温度特性,也就是说,半导体的导电能力随温度的升高而减少.( ）4、单位时间内电流所做的功称电功率。（ )5、变压器铭牌上标的额定容量与电压互器铭牌上标的容量意义相同。（ ）6、三相异步电动机,如果采用星形接线,电机过载保护的热继电器可采用两相式保护。( ）7、外壳接地线不能与电气设备的零线共同接零。（ ）8、可以利用电气设备的金属外壳串联接零。（ )9、保护接地适用于不接地电网.（ ）10、变压器的功能是产生电能.( ）11、变压器温度计所反映的温度是变压器上部温度。（ ）12、三相负载只要阻抗角相等就称之为对称的三相负载。（ ）13、不能传导电荷的物体称绝缘体。( ）14、测量阻值很小的电阻时，应使用直流双臂电桥，以减小测量误差。（ )15、常用的交流电能表就是一种感应系仪表。（ ）16、在环境温度低于00C时，不允许敷设塑料绝缘导线。( ）17、绝缘油在取样时可不必考虑环境的影响。( ）18、一般多油断路器涂红漆，少油断路器涂灰色漆。（ )19、发电厂，变电所装设限流电抗器的目的是限制短路电流。（ )20、电压互感器按工作原理可分为磁电式电压互感器和电容分压式电压互感器。（ )21、零序电流只有在系统接地故障或非全相运行时才会出现。（ )22、没有释放源而且不可能有易燃物质侵入的区域为0区防爆场所.（ ）23、架空线路与爆炸性气体环境的水平距离不应小于杆塔高度的2倍。（ ）24、接触器用来实现低压电路的接通与断开，并能迅速切除短路电流.（ )25、电气设备的保护接地的作用主要是保护设备的安全.( )26、磁吹避雷器，是利用磁场对电弧的电动力使电弧运动，来提高间隙的灭弧能力.（ ）27、二极管具有单向导电性，当二极管加正向电压时,也就是二极管的P区接高电势,N区接低电势时,二极管导通。（ ）28、双星形接线的补偿电容器，采用零序电流平衡保护，要求每个星形三相间平衡即可。( )29、接地体的埋设深度，要求应不小于0.6米。（ ）30、用万用表测量电容器的绝缘电阻时，应先将电容器进行放电，以免将万用表烧坏.( ）三、简答题：（每题5分，共30分）1、变压器油的主要作用？答：变压器油是一种矿物油，具有很好的绝缘性能。变压器油起两个作用:在变压器绕组与绕组、绕组与铁心及油箱之间起绝缘作用。变压器油受热后产生对流，对变压器铁心和绕组起散热作用.2、安全带的定期试验方法与周期是如何规定的？答：1）每6个月进行静荷重试验。2）试验荷重225kg，试验时间为5min.3）试验后检查是否有变形、破损等情况，并做好记录。3、 发电机与电力网并列运行的条件是什么?答:并列运行的条件是:发电机电压的有效值和电网电压的有效值相等发电机电压的相位与电网电压相位相同发电机频率和电网频率相等发电机电压的相序和电网电压的相序一致。4、 何谓接地、接地体、接地线和接地装置? 答：为了使电力系统以及电器设备安全运行，将系统中的某一点或将某些设备直接接地或间接接地,称为工作接地。接地体:接地体是用导体埋入地下而形成.一般用直径50mm以上的钢管埋入底下2。5m。或用50mm50mm的角钢埋入地下。接地线：由接地体到接地点的连线为接地线。接地装置：由接地体和接地线组成了接地装置。5、微机保护的数据采集系统一般包含哪几部分? 答：数据采集系统包括交流变换、电压形成、模拟滤波、采样保持、多路转换以及模数转换等。6、高压电气设备的定级标准是什么？ 答：高压电气设备的定级标准分三类：一二类为完好设备,三类为非完好设备，.其具体分类如下:一类设备经过运行考验，技术状况良好,技术资料齐全，能保证安全、经济、满发满供的设备二类设备设备技术状况基本良好,个别元件部件有一般性缺陷,但能保证安全运行三类设备有重大缺陷不能保证安全运行，或出力降低、效率很差、或漏油、漏气、漏水严重，外观很不清洁者。四、计算题（每题5分,共20分）1、有一盘电缆，其导电线芯为圆形排列，盘架上的规格字迹已退落，该电缆线芯由n7根绞合而成,每根直径r2.10mm，请判断电缆标称截面? 解：计算截面为 Snr273。14161。05224。25mm225mm2 答：该电缆标称截面为25mm2.2、在RLC串联电路中，L500H，C为可变电容，变化范围在10290pF，R10，若外加正弦电压的频率f1000kHz，问C为何值时电路发生谐振。 解：谐振角频率 ,所以有：f0=1/2LC C1(2f0）2L 代入数据，得电路发生谐振时的电容为 C1(21000103）250010650。71012（F)50。7(pF) 答：当C为50。7pF时电路发生谐振。3、标有“250V、0。5F”字样的电容器能否接入下面的电路中: (1）u200sinntV； （2)220V的照明电路. 解：(1)接入u200sinnt电路时,Um200V250V。（2)接入220V照明电路时,Um2201.414311V250V.答：因为220V照明电路电压最大值高于电容器耐压值，所以该电容器只能接入第（1）个电路中.4、用电压表和电流表测得某负载的电压为110V，电流为5A，用瓦特表测得其功率P为330W,问视在功率S，功率因数 及无功功率Q各为多少？ 解：视在功率SUI1105550(VA) 功率因数COS=P/S=330/550=0。6 无功率Q=S2-P2=55023302=440var答：视在功率S为550VA.功率因数0。6,无功功率440var。5
