水平挑网搭设方案.doc

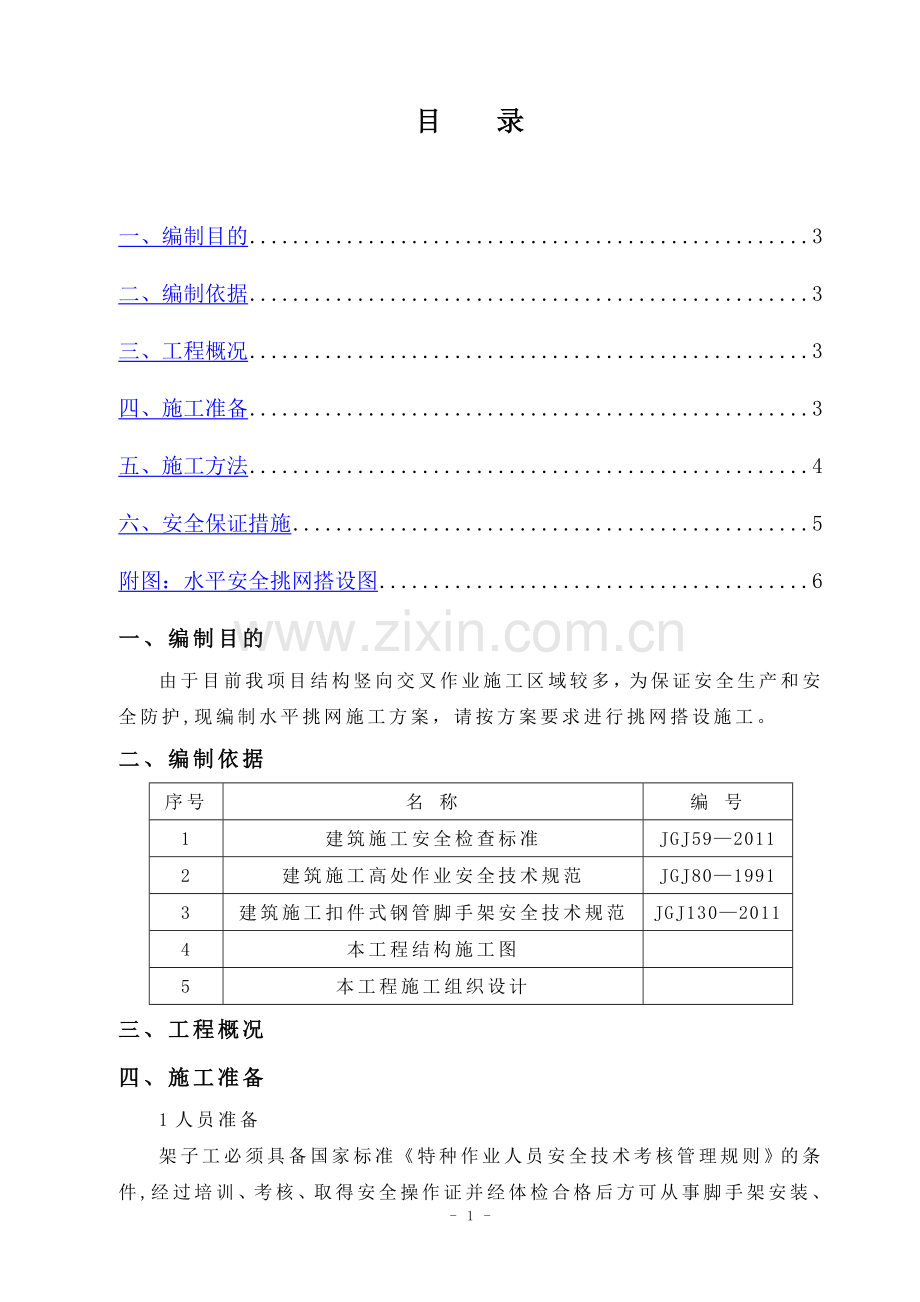

目 录

一、编制目的 3
二、编制依据 3
三、工程概况 3
四、施工准备 3
五、施工方法 4
六、安全保证措施 5
附图：水平安全挑网搭设图 6
一、编制目的
由于目前我项目结构竖向交叉作业施工区域较多，为保证安全生产和安全防护,现编制水平挑网施工方案，请按方案要求进行挑网搭设施工。
二、编制依据
序号
名 称
编 号
1
建筑施工安全检查标准
JGJ59—2011
2
建筑施工高处作业安全技术规范
JGJ80—1991
3
建筑施工扣件式钢管脚手架安全技术规范
JGJ130—2011
4
本工程结构施工图

5
本工程施工组织设计

三、工程概况
四、施工准备
1人员准备
架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件,经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。
2材料准备
1）搭设脚手架全部采用ф48mm，壁厚3.5mm的钢管,其质量符合现行国家标准规定.
2）钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
3)钢管上严禁打孔，钢管在便用前先涂刷防锈漆。
4）旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。
5）安全网采用水平兜网（宽3m长6m锦纶平网）、密目式安全网，必须符合GB5725-2009国家标准，并进行抽样检测。
6）扣件等进场后由材料员、质检员及施工员进行抽验。对照材料要求,不合格的材料一律不得使用。
五、施工方法
1挑网布置
挑网应设置在塔楼外架悬挑层的上一层.
2挑网施工
沿外架每一拉通平直段两端设置两根5m长平挑钢管,钢管挑出角度约15°，一端固定在外挑架内排大横杆下，另一端固定在外排大横杆上,采用扣件扣接。挑网采用密目网与小眼网双层铺设，上层为密目网,下层为小眼网，安全网的系绳绑在钢管上.密目式安全网安装时，系结点应沿网边均匀分布，每个环扣都必须穿入符合规定的纤维绳或16#的铅丝，小眼网与钢管绑扎的铅丝间距不大于500mm，安全网之间采用16＃铅丝全部连接.每个系点独立连接，要连接牢固而又不容易解开,受力后不能脱散。外挑式安全网外沿应采用钢管固定双层网网绳，内沿可与脚手架架体固定连接，外挑式安全网设钢管斜支撑杆，其间距应不大于3m，支撑角度45-60度，支撑杆件下端应支撑固定在脚手架上.
挑网搭设详见附图。
六、安全保证措施
1凡是高血压、心脏病、癫痫病、晕高或视力不够等不适合做高处作业的人员，均不得从事架子作业.配备架子工的徒工，在培训以前必须经过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增加，不得任意单独上架子操作。要经常进行安全技术教育.凡从事架子工种的人员，必须定期(每年）进行体检。
2挑网架体支搭以前，必须制定施工方案和安全技术交底。操作小组接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作。
3架子工在高处作业时，必须佩带安全带。所用的工具应栓2m长的保护绳。安全带必须与已绑好的立、横杆挂牢，不得挂在钢筋或其它不牢固的地方，不得“走过档”(即在一根顺水杆上不扶任何支点行走）,也不得跳跃架子。严禁酒后作业。
4遇有恶劣气候（如风力5级以上,高温、大雨气候等）影响安全施工时应停止高处作业。
5架体搭设时，材料应放置在楼层内且距楼层边不小于300mm，放置时不与楼层边缘平行。
6安全员每天不定期检查安全平网的固定是否牢固，定期安排人员对平网上杂物进行清理，并对安全网的损坏进行修补或更换.
附图：水平安全挑网搭设图
