建设工程井吊的装拆方案样本.doc

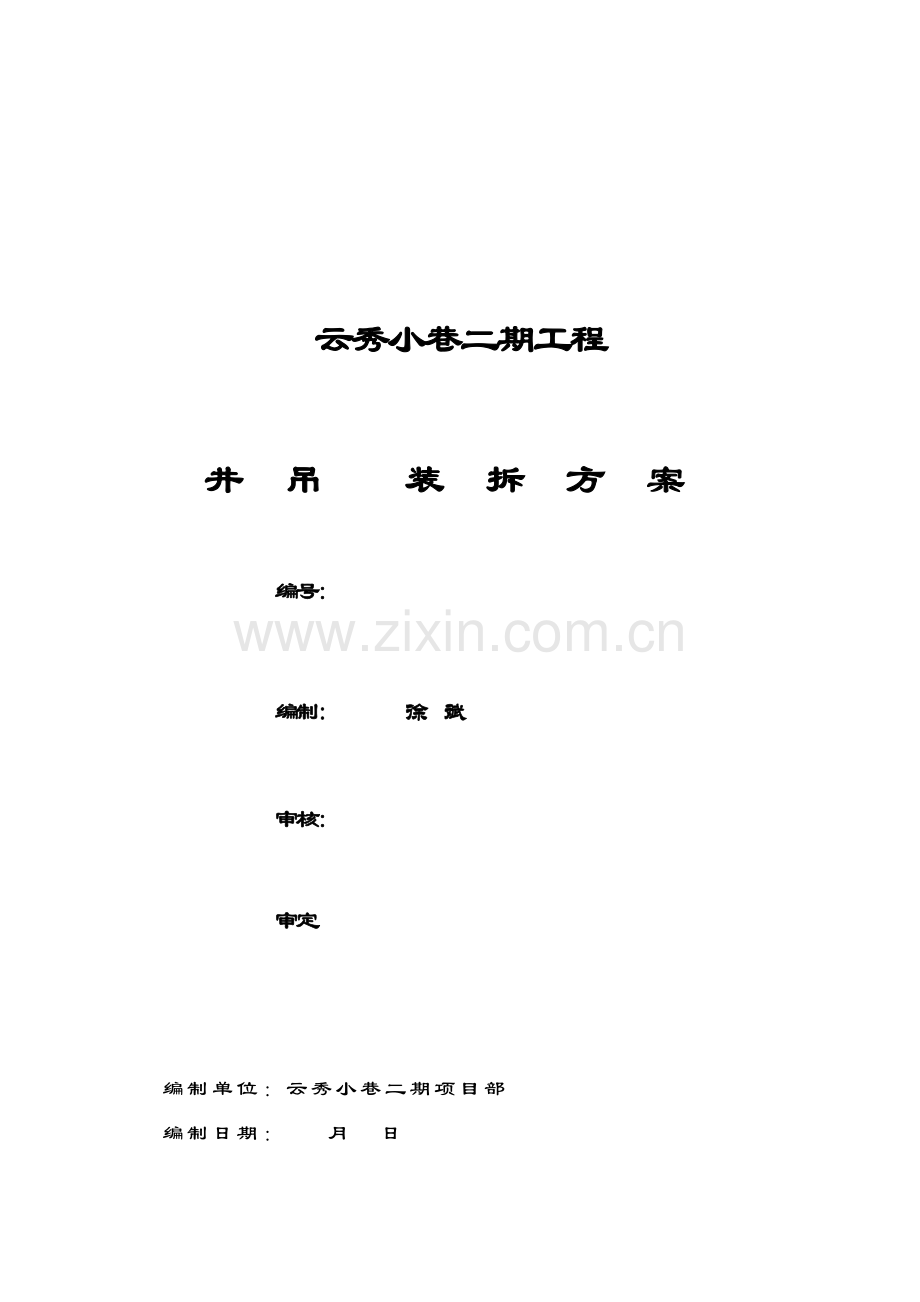

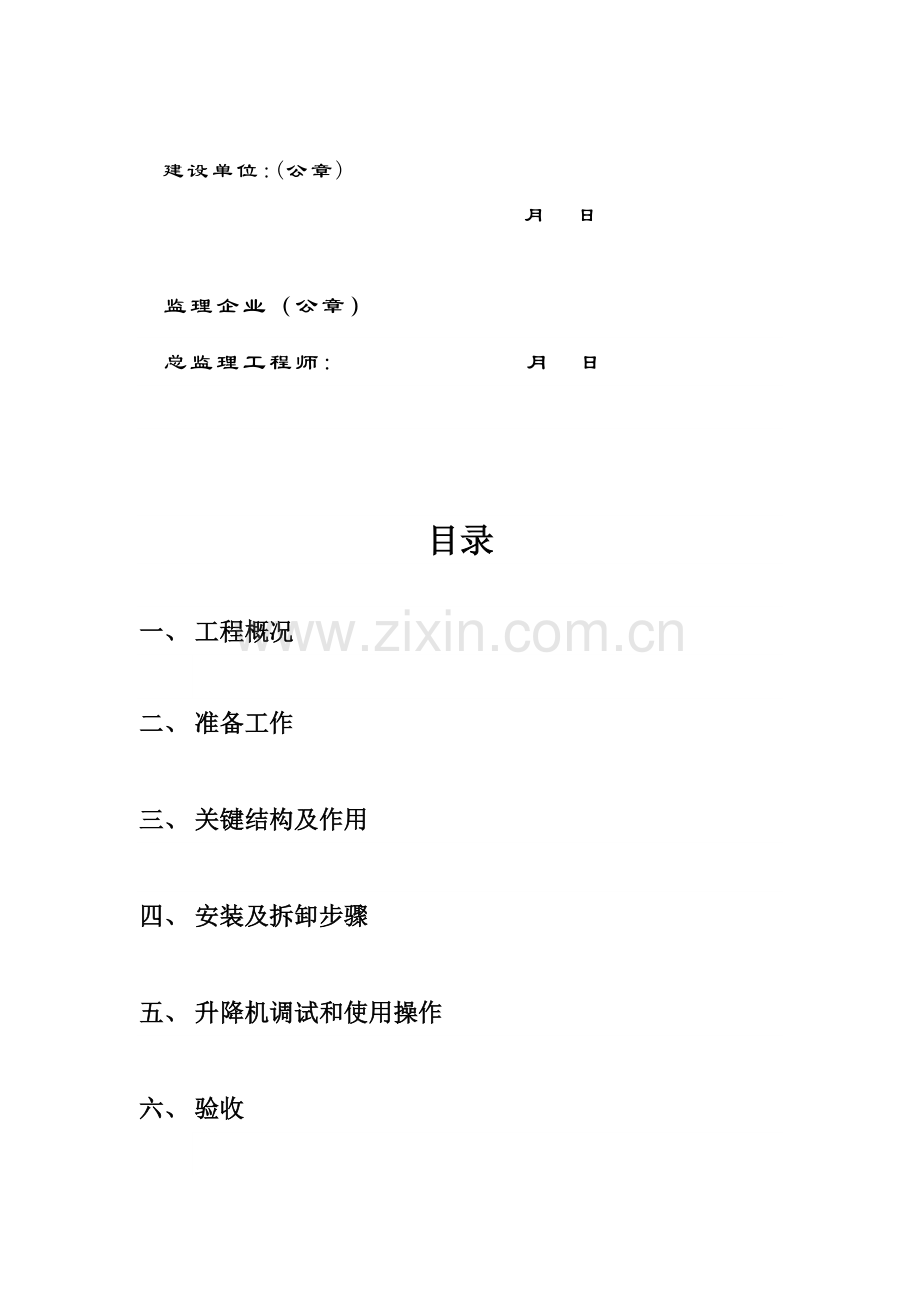

云秀小巷二期工程井 吊 装 拆 方 案 编号: 编制: 徐 斌审核:审定编制单位：云秀小巷二期项目部 编制日期： 月 日 建设单位:(公章) 月 日监理企业（公章） 总监理工程师: 月日目录一、 工程概况二、 准备工作三、 关键结构及作用四、 安装及拆卸步骤五、 升降机调试和使用操作六、 验收一、工程概况云秀小巷二期工程，由官渡区官渡街道办事处季官小区投资开发，奥地建筑设计设计，由云南官房建筑集团股份承建，云南青山建设监理咨询监理。本工程在官渡区官渡街道办事处季官小区地块，共7幢7层住宅楼。建筑高度为21.6米，依据实际情况，采取7台双笼SSB型升降机。本工程井字架搭拆严格按龙门架及井字架物料提升机安全技术规范JGJ88-92和井字架物料提升机使用说明书进行施工。二、准备工作1、参与安装、拆卸及调试人员必需熟悉货用施工升降机性能、结构特点。安装和拆卸过程中必需由专员负责、统一指挥。2、搭设前，对全部搭设材料进行一次全方面清点，尤其是对部分零星配件，要专员负责清点并复核；发觉问题要立即处理；做到搭设材料齐全完备，配套设备合格完好。3、施工升降机含有产品合格证及产品生产许可证并经过判定合格。4、提前7天按生产厂家提供基础图纸制作砼基础。基础安装场地为砼路面，基础承载力应大于0.08Mpa，厚度为60。基础浇筑C20砼，基础表面应平整，水平偏差小于8，予埋件确保平面位置、尺寸、标高、深度误差均要符合要求。5、基础距建筑物尺寸要依据脚手架宽窄而定，通常情况下升降机横向中心线应和建筑物平行。基础宜高出地面最少50，以防底架长久浸没在水里。三、关键结构及作用提升机关键由底架、架体、吊笼、天轮架、防护门、避雷针、曳引机、平层卸料门联锁装置、超载限制器等组成。用曳引机传动时，增加配重箱、配重箱导轨。1、底架底架由槽钢用联结角钢和螺栓联结而成，固定在基础上。它将井字架连成一体，是整个提升机支承基础。2、架体用由角钢制成标准杆和螺栓拼装而成，架体每个吊笼运行空间内设有4根导轨管，作为吊笼垂直运动时导向滑道。当架体装到一定高度时，应设附墙装置，附墙装置设在架体出料侧。曳引机传动时，架体加装配重导轨。3、吊笼由角钢、槽钢拼焊而成，顶部设钢板顶棚。是升降机关键工作机构，其两侧装有滚轮，可沿架体导轨滚动，起导向作用。笼顶对角钢有两个防坠器，当提升钢丝绳发生意外断裂时，防坠器因为失重即发生动作，将吊笼锁紧在导轨管上，阻止吊笼继续下滑。吊笼进料门和卸料门均为上下移动移动门。其中进料门开、关由吊笼上升和下降时自动联动。吊笼上升时，进料门自动关闭。卸料门开、关由作业人员操作。当卸料门和传动机构联动时，卸料门开启后，卷扬机电源被自动切断，吊笼不能起动。卸料门开启时，设在吊笼底部四个平层装置自动翻转置于井架横撑杆上，吊笼不能向下运动。这时，即使提升钢丝绳断裂，而防坠装置又失去作用时，平层装置也能支承住吊笼，预防吊笼下坠，保护人员安全。只有当卸料门关闭，平层装置自动复位吊笼才能向下运动。4、天轮架由槽钢及滑轮组成，置于井架顶部。天轮架关键作用是改变提升钢丝绳受力方向。选择曳引机时天轮架上有四个四槽绳轮替换滑轮。天轮架槽钢也有改变。5、底层防护门由防护门、导管和安装支座等组成，其开启和关闭由吊笼升降自动完成。6、超载限制器装在井架转向滑轮上，当物料重量超出额定重量和松绳时，电源被切断，吊笼不能提升。7、避雷针由角钢和圆钢组焊而成，置于井架顶部对角上，保护升降机免受雷击破坏。引下线可用圆钢，直径8，避雷电阻小于10。8、电缆系统本系统为移动电缆系统，在吊笼卸料门开启时，曳引机断电，预防误操作，电缆系统由固定脚、钢绳轨道和电缆滑轮组成。卸料门和传动机机构联动需配本系统；电动机和电路绝缘电阻，应大于等于1欧，金属、井架、吊笼电阻不应大于4欧；限位开关、安全开关极限开关接线，应正确无误和牢靠。9、上下限位装置上下限位装置由架体上开关安装座和吊笼上行程开关板组成，安装座固定在架体适宜位置，并可在长槽中左右移动，以调整行程开关撞轮位置。也可用多功效行程开关直接装于减速机上。10、曳引机曳引机是关键传动设备，由机架、电动机、制动器、减速器、曳引轮组成，曳引轮工作轮而含有特殊轮廓，以确保曳引钢丝绳一直能整齐有序地沿轮面和轮周运动，当轮面上有水油时也能保持足够地曳引能力。四、安装及拆卸步骤 A、 安全要求 1、安装和拆卸过程中必需由专员负责，统一指挥。2、必需对作业人员在操作前进行安全技术交底。3、进行登高作业操作人员必需持有对应工种操作证。4、作业人员在操作中必需正确戴好安全帽，高空作业系好安全带，穿戴多种必需防护用具。5、搭拆场地设置警示标志，非作业人员不得进入。架体下和周围10米内严禁站人，并设警界线。6、天气恶劣时，如雷雨、大雾、下雪、架体顶部风速超出11M/S（六级）时，不得进行安装和拆卸作业。7、安装时严禁吊笼载人运行，吊笼运行载重量不得超出300，以确保架体安装状态下稳定性。8、安装前应对升降机基础进行检验，表面应平整，偏差不超出8，并要有有效排水方法。9、安装时，吊笼顶部最多只能站立3人。10、架体安装时，应常常检验架体垂直度其误差小于3，且最大不超出200。11、提升机钢丝绳不得接长使用，端部误码设置保险环，并用大于3个和绳径匹配绳卡固定，绳卡间距大于绳径6倍，绳卡滑鞍应放在受力绳一侧。B、井架安装1、将底盘槽钢置于基础上，并用底盘联接角铁连结。放入地脚螺栓，底盘基础找平，检验导轨中心对角线长度误差，要求小于5，用长度2米左右角铁成45度斜放在底盘上电焊固定，避免浇注砼时对角线变形，曳引机底盘按基础图放置，浇注砼。待砼基础干硬后，重新找平底盘，要求水平误差小于1.5，再一次在底盘槽钢下注满砂浆。底盘四面应留有排水孔。2、在底架上横放二根钢管，吊笼居中平放在钢管上，放入时注意吊笼进料门朝向是否正确。3、安装立杆、平撑、斜撑，进料口处安装八字撑和开门角钢。当采取曳引机传动时，在配重箱侧安装好第一根配重导轨，把配重箱套入导轨，以后随架体升高，安装配重导轨。4、安装基础导轨，双笼安装时右笼左侧需加12垫板（人站于进料口前向吊笼看右手边为右笼）。双笼安装8根。5、装好第一个1.8米好后，用厚度大于50，两端设有防滑挡板木板数块（双笼不少于6块）放在已装好侧平撑上。并进行木板在架体上固定方法，作为操作人员临时工作平台，并逐层向上铺设。为了方便构件运输，可在已装立柱上挂设带钩木滑轮或铁滑轮。地面人员拉动白棕绳向上输送构件。6、每装好两层立杆高度全部杆件后，安装标准导轨管。双笼安装时装8根，并在右笼左侧导轨管联接处加装12垫板。7、反复（3）、（5）、（6）步骤至所需高度下二个1.8米高度，进料方向全部采取标准平撑和斜撑。出料方向先按标准平撑和斜撑搭设。搭成后，依据楼层要求开口，开口时再调换八字撑。8、顶向下第二层立杆联结角钢、该处侧平撑、顶层侧平撑、侧斜撑和通用件规格不一样，因为该处是直接传力构件，故设计规格加大，联结螺栓为二个，顶端两侧各装置直撑二根（红色）。应按要求安装。注：架体安装前应先挑出（8）所述顶层杆件，预防误用。在架体安装过程中要随时作吊线检验，确保垂直度要求。9、安装天轮架及天轮滑轮。曳引机型井架安装专用天轮架槽钢和四个槽绳轮。10、安装避雷针二根，装在架体顶端对角上。11、安装电缆滑轮。滑轮上固定架应安装架体二分之一高度加上3米以上处，下固定架装在底盘槽钢上。12、安装上下限位器。上限位调定时应确保吊笼越程大于3米。13、依据配置安装超载限位器。14、在架体升高过程中，按2，3要求，随时设置临时缆风绳。15、架体卸料侧依据建筑物层楼开门。若只需拆去斜撑，则把平撑改为八字撑即可，若要同时拆去平撑和斜撑，则必需设置上下两道八字撑。16、安装好曳引机，穿好提升钢丝绳或曳引绳四组。17、曳引绳装设步骤以下：1）将配重箱提升至距天梁2-3米处，用钢管夹头夹在配重箱导轨上，固定配重箱。2）穿好四根曳引钢丝绳，钢丝绳两端按规范用绳夹固定，钢丝绳松紧基础一致。3）调整配重箱弹簧下螺母，使四根钢丝绳张力一致。4）去除配重箱下钢管夹头。5）装满砂子、砂子宜用粗砂，可增加配重重量。18、在每只吊笼底部放入合适厚度废小汽车外轮，作为吊笼着地缓冲装置。19、曳引机井架安装完成后，配重箱上下地面区域应设置高度1.2M左右砖墙加以防护，严防人员进入，发生危险。20、缆风绳设置：1）架体高度在30M以下时，可设置缆风绳保持架体稳定。双笼升降机架体高度在20M以下时一组，2030M时再增设一组。2）、钢丝绳应在架体四角同一水平面上对称设置，和地面成45-60度角。其下端应采取和钢丝绳拉力相适应花篮螺丝和地锚拉紧连接，缆风绳应采取直径大于9.3圆股钢丝绳，并不得有接头。端部应设置保险环，并用3个和绳径相匹配绳卡间距大于钢丝绳直径6倍，绳卡滑鞍应放在受力绳一侧。3）、地锚采取48钢管，数量不少于2根，和钢丝绳受力方向垂直并排设置，间距大于0.5米。打入深度大于1.7米，桩顶应焊接缆风绳防滑挡块，用48钢管焊在地锚受力时向内挤压。21、井架拆卸1）、拆卸时，应对升降机进行一次检验，确定各部位工作正常后，方可拆卸。2）、拆卸时步骤根据安装相反次序进行。3）、缆风绳应随架体降低而逐道拆除，不得一次性全部拆除。4）、拆除作业时，严禁从高处向下抛掷物件，设安全警戒线。五、升降机调试和使用操作安装后首次使用升降机应进行空载试验、额载试验、超载试验和安全装置试验合格后方可投入正常使用，试验规则可参考GB/T10056-96施工升降机试验方法。1、升降机安装后调试使用平层保护装置调试，调试时吊笼卸料门开启时，四个平层槽钢是否同时可靠动作，卸料门关闭时，四个平层槽钢应时收起，其边缘不能超出吊笼长度，必需时调整联动钢丝绳和转轴加注润滑油。各传动系统，滑轮处加注润滑油，滑动部位如门滑道、导轨管应抹黄油，并检验架体垂直是否在3之内，抽查各处螺栓紧固情况，检验吊笼运行空间和钢丝绳经过处是否有障碍物，安全装置动作是否灵敏可靠，发觉问题立即排除。目测各焊接处应良好，不得有焊接裂缝，脱焊等现象，油漆良好，无滴油现象。（15min油珠滴落为滴油）测量电动机及电气元件对地绝缘电阻不少于0.5欧姆，电气线路对地绝缘电阻不少于1欧姆。吊笼空载全过程升降运行三次，吊笼起，制动正常，运行平稳无异常响声。吊笼加额定负载，按85%通电连续率工作一小时，工作应正常，电机温升符合要求，减速器油温升不超出45K，升降机提升速度误差小于8%。吊笼装125%额定负载运行三次工作正常，悬停10分钟无下滑现象。在基础上吊笼和对垂直升降通道周围应设置防护围栏，高度不应低于1.5M。为确保操作人员安全，按标准设置双顶防护棚，两层顶防护棚，两层顶距应大于600，便于观察整个架体情况及操作人员上下。2、使用注意事项、升降机设上下行程限位，使用中应避免常常动作，宜人工停机。、电控箱上设有长动、点动转换开关急停按扭和闸刀，当机械发生意外故障时，可按急停按扭或拉闸。、常常检验吊笼着地时曳引轮上1米以下部位钢丝绳完好情况，因该部位处于开启位置最轻易打滑，损伤钢丝绳。3、使用操作安全规则1）、升降机操作人员必需经过培训，具体阅读使用说明书，熟悉各部件性能，经才核合格才能独立操作。2）、操作过程中，操作位置应能显著地观察到吊笼和卷扬机运行情况。3）、严禁载人运行，载荷应尽可能均布，载重不超载。4）、严禁拆下安全装置冒险运行。5）、在使用时应每班检验传动机构、防坠器、停靠装置等是否正常可靠，附墙装置、缆风绳是否完整，受力是否完整，受力是否均匀。6）、接班时，应阅读上班工作统计，有问题立即处理。7）、开机时应先检验吊笼运行空间有没有障碍物，发觉异常立即排除。8）、下班后，吊笼应靠地面站，断开电源。9）、下列情况之一者，不得使用升降机。天气恶劣、雷雨、大雾、下雪、风速超出20m/s；升降机出现机械电气故障时；安全装置被拆下时；钢丝绳断丝，磨损超出标按时；夜间照明不足；操作者无法观察到吊笼停靠位置和卷扬机时（配有电视监控外）。10）、按使用说明书要求，定时做好升降机维护、润滑工作。11）、凡有下列情况之一升降机应进行空载试验、额定载荷试验、超载试验和安全装置试验。累计运行日期超出十二个月；闲置六个月重新恢复使用；用户经过大修后；重新安装使用前；遭受自然灾难（如暴风、地震等）可能使用升降机结构和安全装置受损害经整机检验后。4、维护、保养1）、使用中应常常检验各螺栓是否齐全，有没有松动现象，各行程开关、安全装置是否齐全可靠、导轨、门滑道润滑是否良好。卷扬机制动性能是否正常。2）、每个月按1条检验外，还应检验附墙装置、缆风绳联结是否牢靠，缆绳受力是否均匀，架体是否有歪斜现象。3）、每期工程结束后，对拆下部件要全方面清洗、除锈、油漆、卷扬机或曳引机进行维护保养，杆件贮存、转运时宜捆扎牢靠，预防压弯变形。5、润滑每次新安装升降机在使用前必需进行全方面润滑。润滑前，必需清除灰砂杂物。关键润滑部位以下：1）、曳引机减速箱每七天检验，润滑油用HJ-40机械齿轮油，必需时加添，六个月更换一次。2）、吊笼、天梁各滚轮、滑轮、防坠器上滚轮轴承每个月润滑，润滑油位钙基脂。3）、钢丝绳表面要求每季润滑，采取钙基脂。六、验收井架货用施工升降机安装调试完成后，需经相关技术人员按规范试验井架货用施工升降机各项性能，调试合格后，方可正式投入使用。严禁未进行验收就进行使用。 月 日
