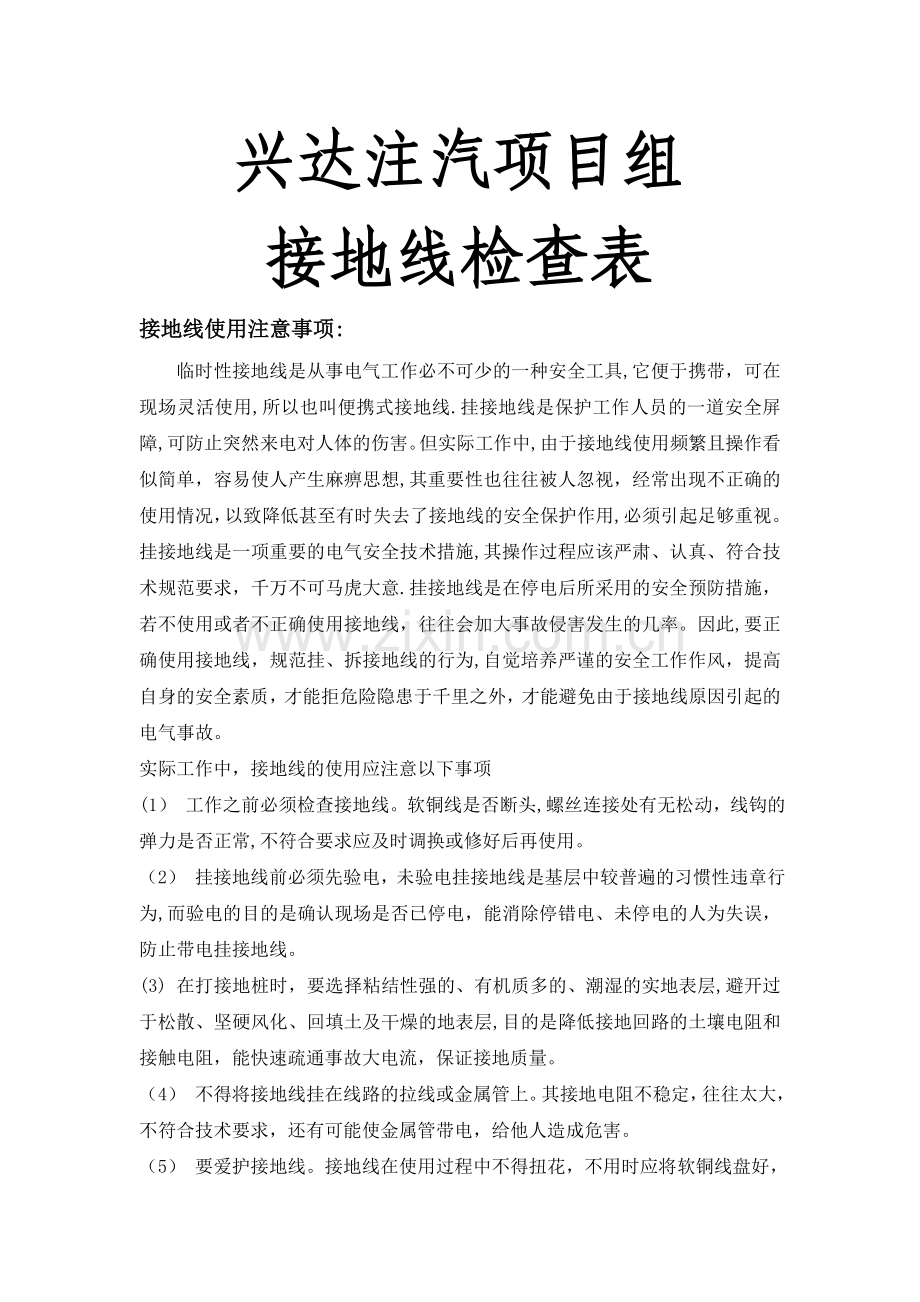

兴达注汽项目组
接地线检查表
接地线使用注意事项:
临时性接地线是从事电气工作必不可少的一种安全工具,它便于携带，可在现场灵活使用,所以也叫便携式接地线.挂接地线是保护工作人员的一道安全屏障,可防止突然来电对人体的伤害。但实际工作中,由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想,其重要性也往往被人忽视，经常出现不正确的使用情况，以致降低甚至有时失去了接地线的安全保护作用,必须引起足够重视。挂接地线是一项重要的电气安全技术措施,其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意.挂接地线是在停电后所采用的安全预防措施，若不使用或者不正确使用接地线，往往会加大事故侵害发生的几率。因此,要正确使用接地线，规范挂、拆接地线的行为,自觉培养严谨的安全工作作风，提高自身的安全素质，才能拒危险隐患于千里之外，才能避免由于接地线原因引起的电气事故。
实际工作中，接地线的使用应注意以下事项
(1） 工作之前必须检查接地线。软铜线是否断头,螺丝连接处有无松动，线钩的弹力是否正常,不符合要求应及时调换或修好后再使用。
（2） 挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为,而验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂接地线。
(3) 在打接地桩时，要选择粘结性强的、有机质多的、潮湿的实地表层,避开过于松散、坚硬风化、回填土及干燥的地表层,目的是降低接地回路的土壤电阻和接触电阻，能快速疏通事故大电流，保证接地质量。
（4） 不得将接地线挂在线路的拉线或金属管上。其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

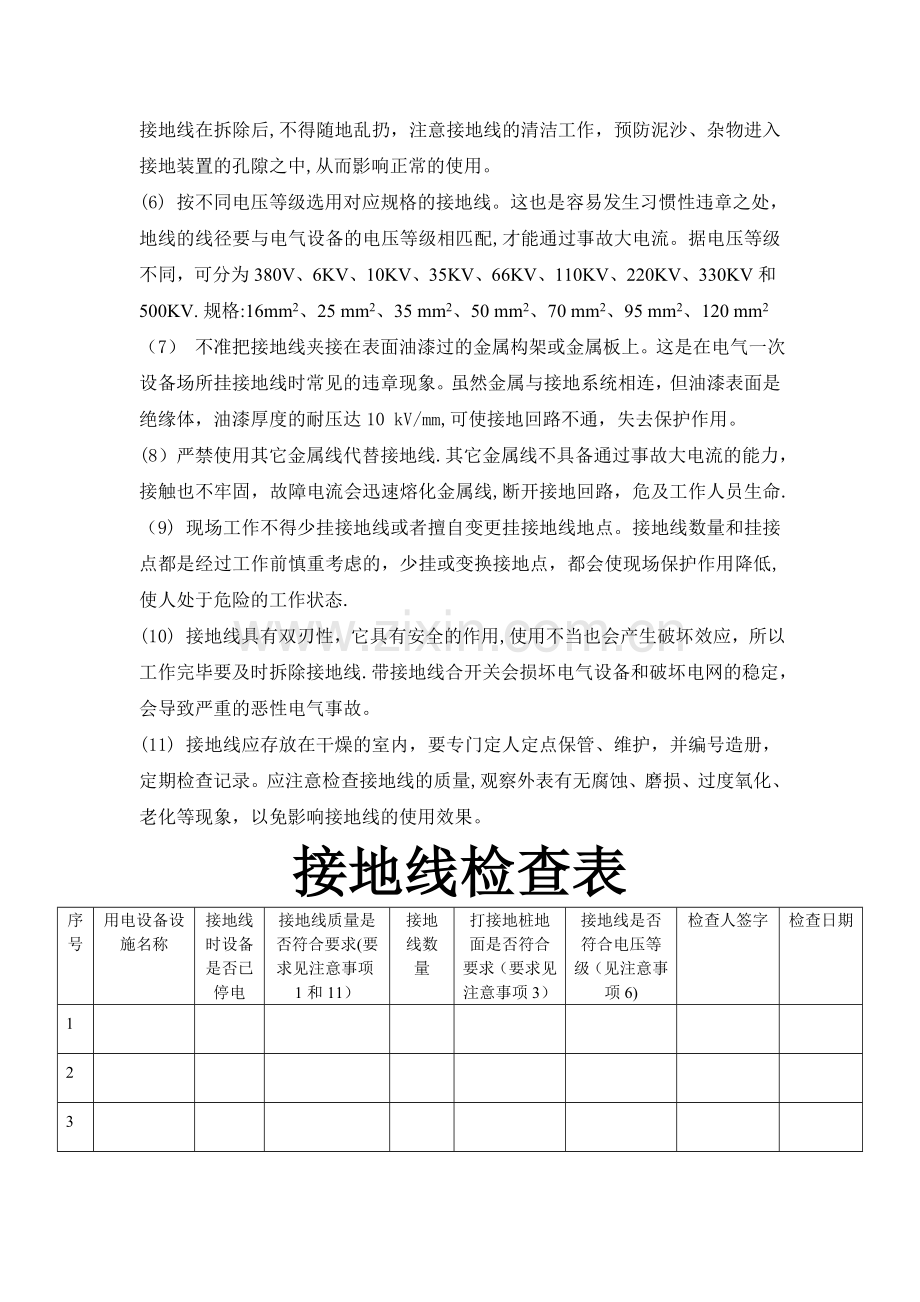

（5） 要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后,不得随地乱扔，注意接地线的清洁工作，预防泥沙、杂物进入接地装置的孔隙之中,从而影响正常的使用。
(6) 按不同电压等级选用对应规格的接地线。这也是容易发生习惯性违章之处，地线的线径要与电气设备的电压等级相匹配,才能通过事故大电流。据电压等级不同，可分为380V、6KV、10KV、35KV、66KV、110KV、220KV、330KV和500KV. 规格:16mm2、25 mm2、35 mm2、50 mm2、70 mm2、95 mm2、120 mm2
（7） 不准把接地线夹接在表面油漆过的金属构架或金属板上。这是在电气一次设备场所挂接地线时常见的违章现象。虽然金属与接地系统相连，但油漆表面是绝缘体，油漆厚度的耐压达10 kV/mm,可使接地回路不通，失去保护作用。
(8） 严禁使用其它金属线代替接地线.其它金属线不具备通过事故大电流的能力，接触也不牢固，故障电流会迅速熔化金属线,断开接地回路，危及工作人员生命.
（9) 现场工作不得少挂接地线或者擅自变更挂接地线地点。接地线数量和挂接点都是经过工作前慎重考虑的，少挂或变换接地点，都会使现场保护作用降低,使人处于危险的工作状态.
(10) 接地线具有双刃性，它具有安全的作用,使用不当也会产生破坏效应，所以工作完毕要及时拆除接地线.带接地线合开关会损坏电气设备和破坏电网的稳定，会导致严重的恶性电气事故。
(11) 接地线应存放在干燥的室内，要专门定人定点保管、维护，并编号造册，定期检查记录。应注意检查接地线的质量,观察外表有无腐蚀、磨损、过度氧化、老化等现象，以免影响接地线的使用效果。
接地线检查表
序号
用电设备设施名称
接地线时设备是否已停电
接地线质量是否符合要求(要求见注意事项1和11）
接地线数量
打接地桩地面是否符合要求（要求见注意事项3）
接地线是否符合电压等级（见注意事项6)
检查人签字
检查日期
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18
