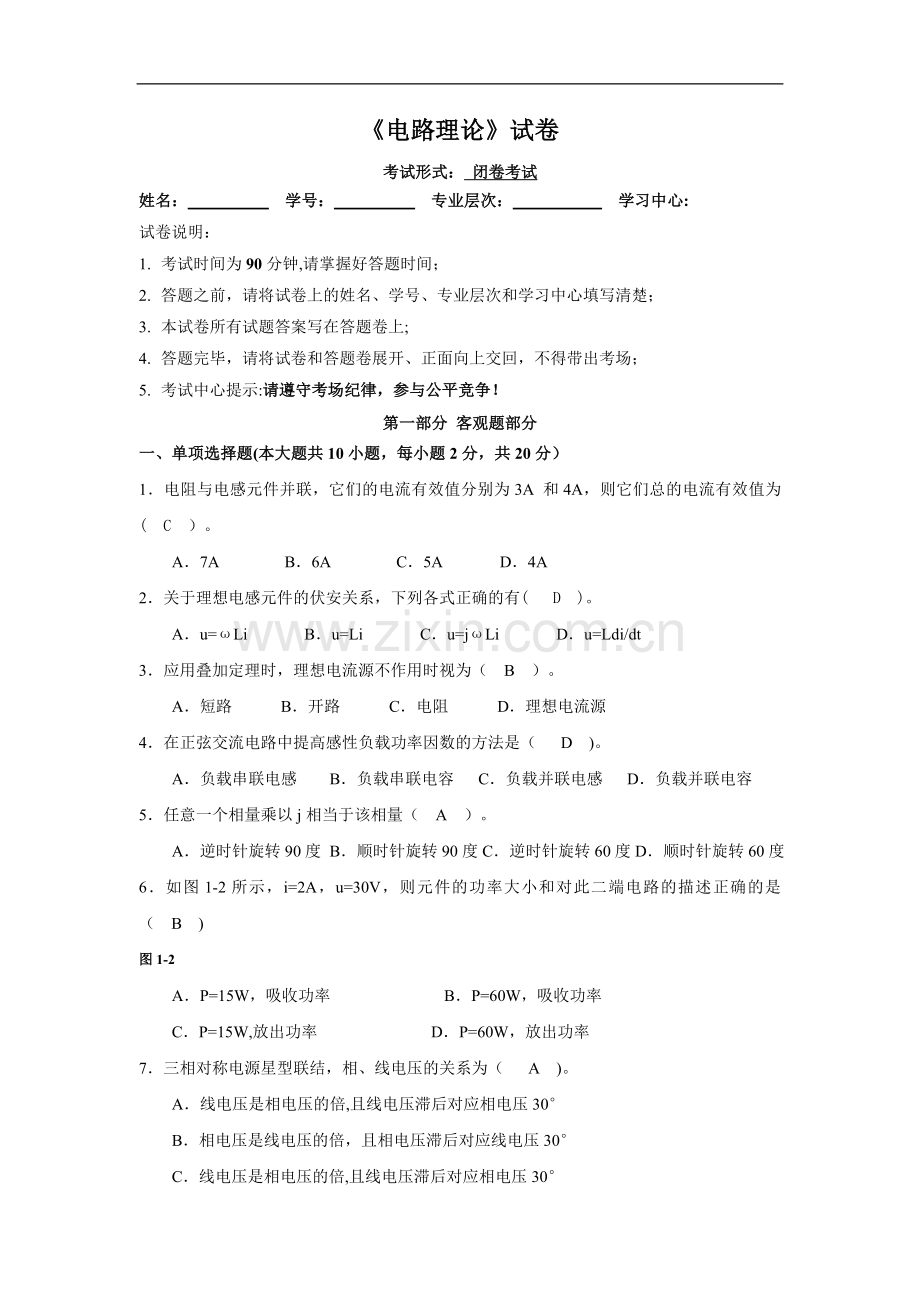

电路理论试卷(含答案).doc

电路理论试卷考试形式： 闭卷考试 姓名： 学号： 专业层次： 学习中心: 试卷说明：1. 考试时间为90分钟,请掌握好答题时间；2. 答题之前，请将试卷上的姓名、学号、专业层次和学习中心填写清楚；3. 本试卷所有试题答案写在答题卷上;4. 答题完毕，请将试卷和答题卷展开、正面向上交回，不得带出考场；5. 考试中心提示:请遵守考场纪律，参与公平竞争！第一部分 客观题部分一、单项选择题(本大题共10小题，每小题2分，共20分）1电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( C ）。A7A B6A C5A D4A2关于理想电感元件的伏安关系，下列各式正确的有( D )。Au=Li Bu=Li Cu=jLi Du=Ldi/dt3应用叠加定理时，理想电流源不作用时视为（ B ）。A短路 B开路 C电阻 D理想电流源4在正弦交流电路中提高感性负载功率因数的方法是（ D )。A负载串联电感 B负载串联电容 C负载并联电感 D负载并联电容5任意一个相量乘以j相当于该相量（ A ）。A逆时针旋转90度 B顺时针旋转90度C逆时针旋转60度D顺时针旋转60度6如图1-2所示，i=2A，u=30V，则元件的功率大小和对此二端电路的描述正确的是（ B )图1-2AP=15W，吸收功率 BP=60W，吸收功率CP=15W,放出功率 DP=60W，放出功率7三相对称电源星型联结，相、线电压的关系为（ A )。A线电压是相电压的倍,且线电压滞后对应相电压30 B相电压是线电压的倍，且相电压滞后对应线电压30C线电压是相电压的倍,且线电压滞后对应相电压30D相电压是线电压的倍，且相电压滞后对应线电压308图1-8电路中电阻R吸收的功率P等于（ C ）A3W B4W C9W D12W 图1-89应用戴维宁定理和诺顿定理将图19中的电路化为等效电压源，则为（ B ）。 图19A B C D10和电压源并联的电阻对外电路（ B ）,和电流源串联的电阻对外电路( B ）。A起作用；不起作用 B不起作用；不起作用C 不起作用；起作用 C起作用；起作用二、判断题（本大题共10小题，每小题2分，共20分)1并联的负载电阻愈多,则总电阻愈小，电路中总电流和总功率愈小。( N )2独立电源可作为能量源输出功率，但不能作为负载吸收功率。（ N ）3当电动势和结点电压的参考方向相反时取正号,相同时取负号，与各支路电流的参考方向无关。( Y ）4功率的计算也符合叠加原理。( N ）5和电压源并联的电流源对外电路不起作用。( Y ）6等效电源的电流Is就是有源二端网络的短路电流,即将a,b两端短接后其中的电流。( Y )7在分析运算电路时，设集成运放具有“虚短”的特点，即Up和Un均为零.（ N ）8两个同频率的正弦电流在某一瞬时都是5A,两者一定同相。( N ）9换路定则适用于整个暂态过程。( N ）10功率因数不高的根本原因在于电容性负载的存在。（ N ）第二部分 主观题部分三、填空题（本大题共10个空，每空3分，共30分）1图21所示电路中理想电流源吸收的功率为（15W) 。2图22所示电路中电阻的单位为，则电流I为 （1A) 。图21 图2-23从中性点引出的导线称为（3）零线 ；从始端A、B、C引出的三根导线称为 (4)火线 。4U和I的实际方向相反,电流从“+”端流出，（5） 取用 功率;U和I的实际方向相同，电流从“+”端流入，（6)发出 功率。5为提高电路的功率因数，对容性负载，应并接 （7) 电感 元件.6暂态过程的产生是由于物质所具有的能量不能 （8） 跃变 而造成的。7 电路分析的基本依据是(9）KCL 和 (10） KVL 方程。四、简答题（本大题共2小题，每小题5分,共10分）1简述等效变换法，结点电压法的概念。等效就是对电路进行分析和计算时,有时可以把电路中某一部分简化,即用一个较为简单的电路替代原电路的一种变换方法，当电路中某一部分用其等效电路替代后，未被替代部分的电压和电流均应保持不变。“等效”是指“对外”等效， 对内不等效。以电路中节点电压为未知量，根据KCL写出独立的节点电流方程，然后联立求解出节点电压的方法。2简述戴维宁定理和诺顿定理。2.答:戴维宁定理:任何一个有源二端线性网络都可以用一个电动势为E的理想电压源和内阻R串联的电源来等效替代。E等于负载断开后a、b两端之间的电压，R等于有源二端网络中所有电源均除去后a、b两端的等效电阻。诺顿定理：任何一个有源二端线性网络都可以用一个电流为I的理想电流源和内阻R并联的电源来等效替代.I等于a、b两端的短路电流，R等于有源二端网络中所有电源均除去后a、b两端的等效电阻。五、计算题(本大题共2小题，每题10分，共20分)1电路如图5-1所示，试求电流I。图51解：采用叠加法计算电流I，分成以下4步。1、30V电压源单独作用时，I1 = 30/（5+5+20/30）x20/(20+30) = 6/11 A；2、5V电压源单独作用时，I2 = 5/(20+（5+5)/30)x（5+5）/(5+5+30) = 1/22 A；3、1A电流源单独作用时，I3 = -1x（(5+5)/20/30）/30 = 2/11 A；4、三个电流叠加，得到总电流 I = I1+I2+I3 = 6/11 + 1/22 - 2/11 = 9/22 A.即该电路的电流 I 等于9/22 A（ 0.409A）,电流流与图中标示相同。2如图52所示电路，开关在a处电路已达稳态，在t = 0 时开关由a处合向b处，试求t0电流iL （t）。图5-22. 求初始值iL(0+）：iL(0+） = iL(0） = 1 A KCL：，KVL：解得: 、 时间常数：t = L / Req = 3s 稳态值： 依据“三要素法公式得:
