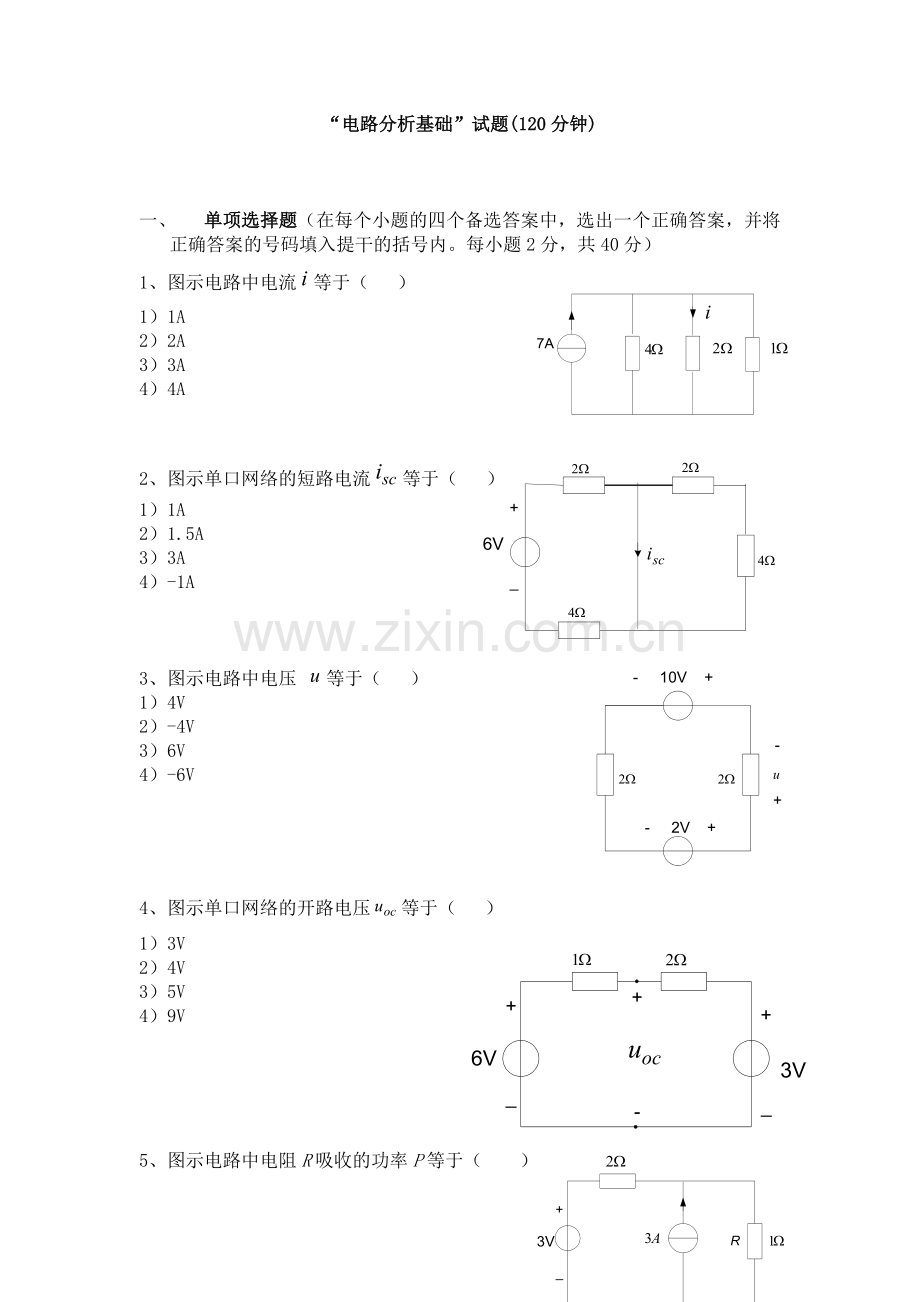

“电路分析基础”试题(120分钟)

一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。每小题2分，共40分）
1、 图示电路中电流等于（ ）
1）1A
2）2A
3）3A
4）4A

2、图示单口网络的短路电流等于（ ）
1）1A
2）1.5A
3）3A
4）-1A

3、图示电路中电压 等于（ ）
1）4V
2）-4V
3）6V
4）-6V

4、图示单口网络的开路电压等于（ ）
1）3V
2）4V
3）5V
4）9V

5、图示电路中电阻R吸收的功率P等于（ ）
1）3W
2）4W
3）9W
4）12W

6、图示电路中负载电阻 吸收的最大功率等于（ ）
1）0W
2）6W
3）3W
4）12W

7、图示单口网络的等效电阻等于（ ）
1）2Ω
2）4Ω
3）6Ω
4）-2Ω

8、图示电路中开关断开时的电容电压等于（ ）
1）2V
2）3V
3）4V
4）0V

9、图示电路开关闭合后的电压等于（ ）
1）2V
2）4V
3）6V
4）8V

10、图示电路在开关断开后电路的时间常数等于（ ）
1）2S
2）3S
3）4S
4）7S

11、图示电路的开关闭合后，电感电流等于（）
1） A
2）A
3） A
4）A

12、图示正弦电流电路中电压的振幅等于（）
1）1V
2）4V
3）10V
4）20V

13、图示正弦电流电路中电压的初相等于（）
1）
2）
3）
4）

14、图示单口网络相量模型的等效阻抗等于（）
1）(3+j4)
2）(0.33-j0.25)
3）(1.92+j1.44)
4）(0.12+j0.16)
15、图示单口网络相量模型的等效导纳等于（）
1）(0.5+j0.5) S
2）(1+j1) S
3）(1-j1) S
4）(0.5-j0.5) S

16、图示单口网络的功率因素为（）
1）0.8
2）0.707
3）-0.6
4）0.6

17、图示电路中电阻R吸收的平均功率P等于（）
1）12.5W
2）16W
3）32W
4）25W

18、图示电路中负载获得的最大平均功率等于（）
1）2.5W
2）5W
3）10W
4）20W

19、图示单口网络的等效电感为（）
1）1H
2）2H
3）3.5H
4）4H

20、图示谐振电路的品质因数为（）
1）0.01
2）1
3）10
4）100

二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。每小题1分，共10分）
1、电路分析的基本依据是_______方程。
1）两类约束 2）KCL 3）KVL
2、动态电路是指含有_______元件的电路，其电路方程是微分方程。
1）电阻 2）动态 3）独立源
3、5F的线性电容的端口特性为_______
1） 2） 3）
4、端口特性为的二端电路元件是_______元件
1）电感 2）电容 3）电阻
5、10电阻和0.2F电容并联电路的时间常数为_______
1）1S 2）0.5S 3）2S
6、1电阻和2H电感并联一阶电路中，电感电压零输入响应为_______
1） 2） 3）
7、4电阻、1H电感和1F电容串联二阶电路的零输入响应属于_______情况。
1）过阻尼 2）欠阻尼 3）临界阻尼
8、RLC并联正弦电流电路中，则总电流为_______A。
1）8 2）5 3）4
9、的耦合电感在次级开路时，初级的等效电感为_______H。
1）10 2）12 3）16
10、电流源A与电阻并联单口网络向外传输的最大平均功率为_______W。
1）4 2）8 3）16

三、简答题（每小题6分，共30分）
1、计算图示电路中的电流和电压。

2、计算图示电路的电压和

3、计算图示电路中负载电阻获得的最大功率。

4、图示电路原已稳定，闭合开关，求的电容电压

5、图示电路中电流求稳态电流。

四、计算题
1、用网孔分析法计算图示电路中的网孔电流和。

2、图示正弦电流电路中，已知V，求电流和。

电路分析基础试题参考答案—III

一、 单项选择题(每小题2分，共40分)
1. (2); 2. (1); 3. (2); 4. (1); 5. (3);
6. (3); 7. (1); 8. (2); 9. (4); 10. (2);
11. (3); 12. (4); 13. (1); 14. (3); 15. (4);
16. (4); 17. (2); 18. (1); 19. (3); 20. (4)
二、单项选择题（每小题1分，共10分）
1. (1) 2. (2) 3. (3) 4. (1) 5. (3)
6. (2) 7. (1) 8. (2) 9. (1) 10. (3)
三、简答题（每小题6分，共30分）
1、由网孔方程求得
2、由叠加定理求得。
3、
4、

5、,
四、计算题（每小题10分，共20分）
1、

2、
