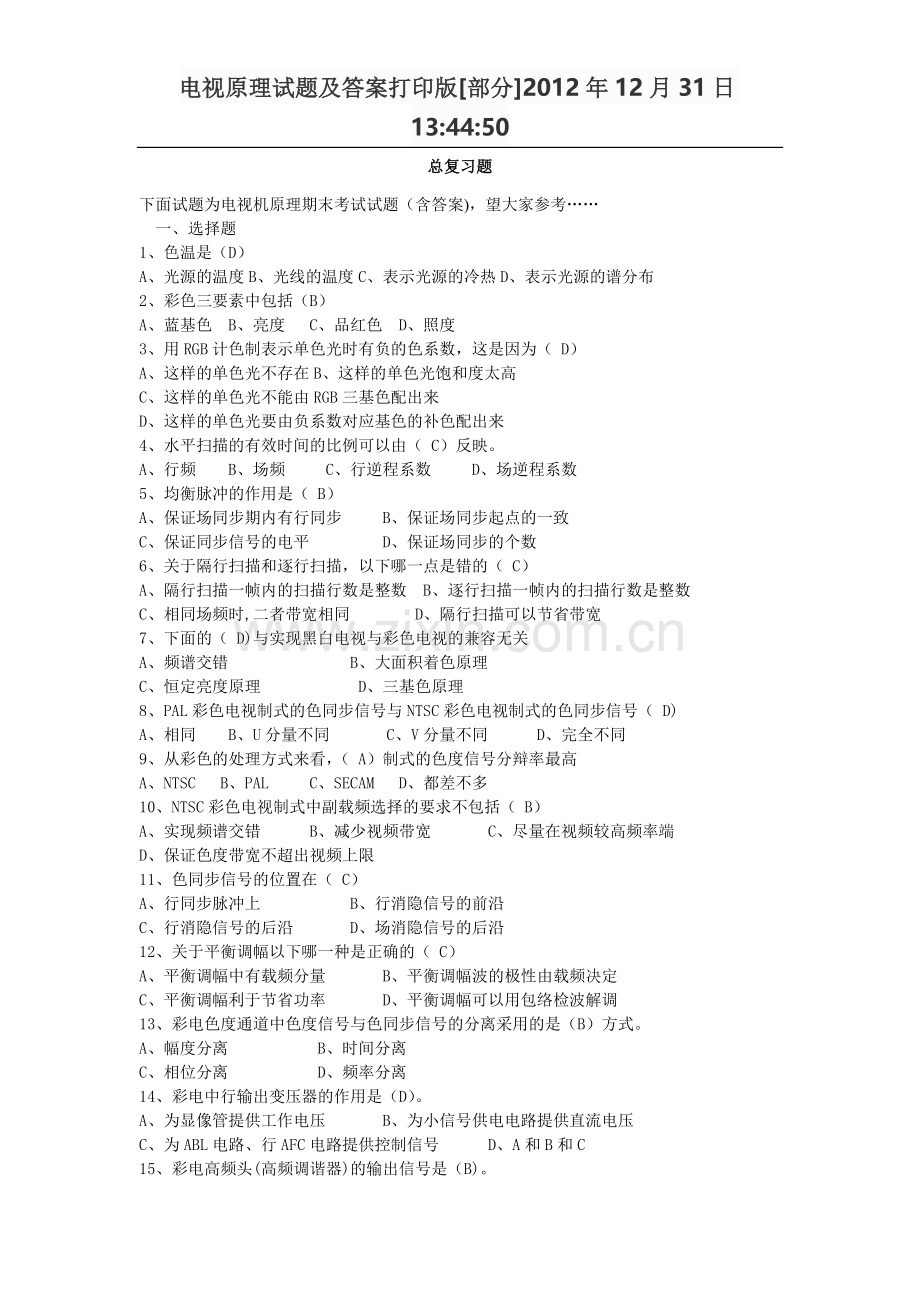

电视原理试题及答案打印版[答案].doc

电视原理试题及答案打印版部分2012年12月31日13:44:50总复习题下面试题为电视机原理期末考试试题（含答案)，望大家参考一、选择题1、色温是（D）A、光源的温度B、光线的温度C、表示光源的冷热D、表示光源的谱分布2、彩色三要素中包括（B）A、蓝基色 B、亮度 C、品红色 D、照度3、用RGB计色制表示单色光时有负的色系数，这是因为（ D）A、这样的单色光不存在B、这样的单色光饱和度太高C、这样的单色光不能由RGB三基色配出来D、这样的单色光要由负系数对应基色的补色配出来4、水平扫描的有效时间的比例可以由（ C）反映。A、行频 B、场频 C、行逆程系数 D、场逆程系数5、均衡脉冲的作用是（ B）A、保证场同步期内有行同步 B、保证场同步起点的一致C、保证同步信号的电平 D、保证场同步的个数6、关于隔行扫描和逐行扫描，以下哪一点是错的（ C）A、隔行扫描一帧内的扫描行数是整数 B、逐行扫描一帧内的扫描行数是整数C、相同场频时,二者带宽相同 D、隔行扫描可以节省带宽7、下面的（ D)与实现黑白电视与彩色电视的兼容无关A、频谱交错 B、大面积着色原理C、恒定亮度原理 D、三基色原理8、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号（ D)A、相同 B、U分量不同 C、V分量不同 D、完全不同9、从彩色的处理方式来看，（ A）制式的色度信号分辩率最高A、NTSC B、PAL C、SECAM D、都差不多10、NTSC彩色电视制式中副载频选择的要求不包括（ B）A、实现频谱交错 B、减少视频带宽 C、尽量在视频较高频率端D、保证色度带宽不超出视频上限11、色同步信号的位置在（ C）A、行同步脉冲上 B、行消隐信号的前沿C、行消隐信号的后沿 D、场消隐信号的后沿12、关于平衡调幅以下哪一种是正确的（ C）A、平衡调幅中有载频分量 B、平衡调幅波的极性由载频决定C、平衡调幅利于节省功率 D、平衡调幅可以用包络检波解调13、彩电色度通道中色度信号与色同步信号的分离采用的是（B）方式。A、幅度分离 B、时间分离C、相位分离 D、频率分离 14、彩电中行输出变压器的作用是（D）。A、为显像管提供工作电压 B、为小信号供电电路提供直流电压C、为ABL电路、行AFC电路提供控制信号 D、A和B和C 15、彩电高频头(高频调谐器)的输出信号是（B)。A、高频图像信号与伴音信号 B、中频图像信号与第一伴音中频信号C、中频图像信号与第二伴音中频信号 D、视频图像信号与音频信号16、彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来,它常采用( A)的方式. A。幅度分离 B。宽度分离 C。频率分离 D。时间分离 17、彩电显像管栅极、阴极与所加图象信号极性之间的关系是(C） A.栅极接地，阴极加正极性信号 B。栅极接地，阴极加负极性信号 C。阴极接地，栅极加负极性信号 D。B或C均可 18、NTSC制采用的传输信号是（ D) A.R、G、B。 B。Y、R-Y、BY C.Y、R-Y、GY D.Y、I、Q 19、根据三基色原理，自然界中绝大多数彩色均可由R、G、B三种基色光混合而成，合成光的亮度等于( A） A。各基色亮度之和 B。各基色亮度之比例 C.三基色中最高亮度 D.三基色中最低亮度 20、高频调谐器由以下几部分组成，请问哪一个是错的( D) A。输入回路 B。高频放大器 C.本振器与混频器 D。同步检波器 补充:21、PAL制V平衡调幅器输入的被调制副载波，在NTSC制为（ C ）A。 sinwsct B. sinwsctC。 coswsct D. coswsct22、PAL制色同步信号在PAL行的相位是（ D ）A.0 B。180 C。135 D。225 23我国电视射频信号发送方式是 ( D )A。双边带 B.单边带 C.折副载波双边带 D。残留边带24、下属关于PAL制的缺点，哪个是错误的 （ A ）A.相位失真易引起色调畸变 B。处理信号比NTSC制复杂C.彩色清晰度比NTSC低 D。存在爬行现象二、填空题1、若帧频为30MHz，则逐行扫描场频为 30MHz ，隔行扫描场频为 60MHz 。2、行同步信号宽度为 4。7us ，周期为 64us 。3、电视系统传送图像细节的能力称为 分解力 4、行扫描电路具有两大功能:提供_锯齿波电流_和为显象管提供_直流工作电压_.5、NTSC制色度信号F=FmSin（sct+），传送中Fm偏差引起图像_色饱和度_失真, 偏差引起_色调_ 失真.6、我国广播电视采用色副载波频率为 4。43 MHz。7、在彩电亮度通道中，必须对亮度信号延迟_0。6_s来实现图像的彩色与黑白轮廓重合8、我国电视制式标准下,1帧有 625 行,实际只显示 575 行,1秒钟传送 25 帧，1帧又分 2 场 9、高频头有两种：_机械式_高频头和_电子式_高频头.10、电视机的增益主要靠_中频_放大器解决. 11、图像载频比伴音载频_低_(高/低)_6。5_MHz。12、广播电缆电视系统通常采用 _射频信号_传输方式，应用电缆电视系统通常采用_视频信号_传输方式.13、电子调谐器的主要特点是采用 变容二极管 和 开关二极管 作为调谐元件。14、梳状滤波器由 加法器 、 减法器 、 延时器 组成.15、我国规定图像中频 38 MHz,第一伴音中频 31.5 MHz，第二伴音中频 6.5 MHz。 补充：16、NTSC彩色电视制式的副载频采用 半行频 偏置，而PAL彩色电视制式则采用 1/4行频偏置+帧频25Hz 。17、彩色电视的传播方式： 广播电视 、 卫星广播电视 、 有线电视 。18、电视中伴音发射机采用 双边带调频 调制方式，图像信号采用 残留边带调幅 调制方式。19、对用户来讲，高频头的功能主要是 混频 （选频,放大，混频）。20、人眼最敏感的光波长为 555nm ，颜色是 草绿色 .21、分辨力定义是：眼睛对被观察物上两点之间能分辨的最小视角的倒数，即 分辨力=1/ 。22、彩色三要素 亮度 、 色调 、 色饱和度 。23、常用的音频数字信号压缩编码国际标准有 MPEG-1、 MPEG2 、 MPEG4 、 杜比 AC3 等24、世界电视三大标准: 欧洲DVB 标准、 美国ATSC 标准、 日本ISDBT标准。三、判断题1、电视接收机重现图象，不必重现客观景物的实际亮度，只要保持重现图象的对比度与客观景物相等就可以了.( T ）2、彩色全电视信号包括：亮度信号、色度信号、色同步信号、行场同步信号、行场消隐信号以及伴音信号。（ F ）3、PAL制彩电色度信号F是红、蓝两色度分量的代数和,即F=FuFv。（ F ）4、所谓兼容，是指彩色电视机能接收黑白电视信号，收看黑白电视节目。（ F ）5、变容二极管工作时，其结电容会随着加在它两端的正向电压的大小而改变，从而可用在电视机频道调谐中。（ F ） 6、我国高频电视信号，图像信号采用调幅方式，而伴音信号采用调频方式（ T ）7、彩色电视机的电源是开关稳压式电源.（ T ）8、同步分离电路是将全电视信号分离出复合同步信号，然后再分离出行场同步信号，分别去控制行场振荡电路。（ T ) 9、高频调谐器按接收频段分为V频段、U频段和VU频段。（ F ）10、彩色电视机对高频头的特性比黑白电视机要求更高。（ T ）四、简答题1、当今世界上兼容彩色电视制式有哪几种？它们的主要区别是什么?制式调制制式Fsc(色度副载波）有无识别信息NTSC正交平衡调幅3。58MHz无PAL逐行倒相正交平衡调幅4。43MHz有SECAM轮换调频4.406MHz4.25MHz有2、活动图像传送的实现条件是什么?答：实现条件：（1）对人的视觉惰性的要求:因人的视觉暂留时间约为0.1s，则传送时应小于0.1s；（2）对临界闪烁频率f的要求:因引起人眼闪烁感的最低重复频率f为45。8Hz，则电视机的切换频率应高于45.8Hz；（3)对顺序传送的要求：在发送端至接收端在传送和接收中必须要保持同步。3、画出数字电视系统的组成框图，并说明各组成部分的作用答:(1）数字电视系统的组成框图1如下所示: 图1 数字电视系统(2）摄像机（信源）作用:提供给数字电视系统的模拟视频信号；模/数转换器的作用：将模拟视频信号转换为脉冲编码调制（PCM）的数字视频信号;压缩编码的作用：降低信号的码率和相应的传输频带宽度；信道编码的作用：对信源编码后的信号进行检错、纠错，以提高信号在信道传输中的抗干扰能力；调解的作用：对经过过信道编码后的数字视频信号进行调制，调制于载波，成为数字射频信号；信道的作用：作为信号的传输通道；解调的作用：讲数字射频信号进行解调调为数字视频信号;信道解码的作用：将数字视频信号解码为信道编码前的数字视频信号；压缩解码的作用:将数字视频信号解码为PCM信号；数/模转换器的作用：讲PCM信号转换为原模拟视频信号.4、画出高频头的组成框图和并说明各组成部分的功能答：（1)高频头组成框图如图2所示: 图2 高频头的组成框图（2）输入回路的作用：将天线输入的高频电视信号进行滤波处理；高频放大器的作用：对经滤波后的高频电视信号进行高增益低噪声的放大；混频器的作用：将高频放大器输出的高频图像载波频率和高频伴音载波频率与接收频道的本机振荡信号频率差拍，产生固定的图像中频频率和伴音中频频率输出;本机振荡器的作用：产生比接收频道的高频电视信号高出固定中频的高频等幅振荡信号。答案二(大家任选其一作答）5、数字电视的主要优点有？答：（答案1课本P185)：（1)由于传送的是二进制（0，1）信号，因而具有很强的抗干扰和抗非线性失真能力；(2)可实现模拟电视技术难于实现复杂的信号处理，如数字滤波、数字时基校正、数字视频特技等；（3）便于应用大规模集成化电路，提高工作可靠性、稳定性和自动化控制程度；（4）可与计算机联网,成为多种信息业务兼容的数字通信网。(答案2老师总结）：(1）数字电视抗干扰能力强（2）频带利用率的提高,可实现信道多工复用；（3）信号发射国内功率的降低，便于实现加解密，加解挠；（4）易存储,易实现数字特技，提高图像质量；(5)采用VLSI技术，可增强系统功能,提高系统稳定性；（6）输出信号具有扩展性,可分级性和互操作性。五、综合题1、什么是三基色原理？ 答：(答案1课本P7)三基色原理是:指选择三种独立的基色，将它们按不同的比例混合，就可以引起各种不同的颜色感觉，反之，任何彩色，也能分解为三种基色。 (答案2老师总结）三基色原理:（1）由三种基色构成；（2）三基色必须是相互独立的；（3)混合色的色调和色饱和度由三基色按不同的比例混合而成；（4）混合色的亮度等于三基色亮度之和。2、三基色信号R=l，G=0，B=l，求:亮度信号Y值；色差信号RY、BY值.答：由三基色原理可知：Y=0。30R +0.59G+0.11B则亮度信号Y=0.301+0.590+0。111=0。41；则色差信号R-Y=10。41=0。59； 色差信号BY=1-0.41=0。59.3、PAL采用了什么调制方式?它是怎样克服NTSC制色调畸变的?答：(1）PAL采用了逐行倒相正交平衡调制方式; （2)根据逐行倒相图a中 图a 由公式F=FuFv=Usinwsct Vsinwsct由于PAL制Fv信号逐行倒相，是相位误差导致的串色极性逐行反相，利用梳状滤波器的平均作用和分离作用，串色可大为减少。再加上人眼视觉惰性，的平均作用，使传输相位误差对重现彩色图像影响的可见度进一步降低。所以PAL制色度信号相位失真容限可达到40,远比NTSC制的相位失真容限（12）要宽。4、彩色全电视信号由哪些组成部分？各组成部分的作用是什么?并画出负极性彩色全电视信号的波形图。答：（1)彩色全电视信号的组成（课本P96）及作用： 1）亮度信号(黑白图像信号）：反映明暗相关的信息 2）复合同步信号：保证收发两端图像严格保持一致 3）复合消隐信号：用来消除行场扫描逆程出现的回归线 4）色度信号：传送色度相关的信息 5）色同步信号:要求收端解调副载波与发端调制载波严格同步（2)负极性彩色全电视的波形图如课本（P96）(相当复杂，自己画吧）（画这个图即可）5、已知第8频道的图像载频fp=184.25MHz，试求出该频道的伴音载频fs和接收机本振频率fL，并画出该频道的全射频电视信号振幅频谱图，标出主要参数值(视频带宽、射频带宽、色度带宽).答：（可先画图在计算，画图交给你了，课本P76）（完整步骤）由上图可知：接收机本振频率fL=fp+38MHz=184.25 MHz+38MHz=222.25 MHz；伴音载频fs=fp+6.5 MHz =184.25MHz+6.5 MHz=190。75 MHz6、为什么彩电亮度通道中必须设置延时电路?亮度延时线的延时时间是多少？答：（1）因为色度信号经过4。43MHz1.3 MHz带通滤波器等色度信号处理电路，这些电路的频带相对比亮度通道窄，因此色度信号到达解码基色电路的时间比亮度信号来得迟，这样就会造成同一个像素上的亮度和色度不重合，造成图像彩色镶边现象.所以彩电亮度通道中必须设置延时电路. （2）亮度延时线的延时时间是0。6us。7、某高清晰度电视系统,设宽高比为16：9，每帧行数为1125行，隔行比为2：1，场频为60HZ，行逆程系数为0.18，场逆程系数为0.08，求：（1）系统的垂直分解力（2）系统的水平分解力（3）系统信号的带宽 答：由题意可知：K1=0。75，a =0.18，=0.08，K=16/9,fv=60HZ则（1）系统的垂直分解力M=Z(1）*K1=776。25 (2）系统的水平分解力N=K*M=1380（3)系统信号的带宽 f=fmax=*K K1fvZ(1)/（1a)=28。4MHZ8、电视帧频，场频,行频，场扫描逆程系数=8%，行逆程系数为，屏幕宽高比为4：3求：扫描行数Z；正程光栅行数Z；系统信号的带宽。答：由题意可知:K=4/3(1)扫描行数Z=/=15750/30=525（2）正程光栅行数Z=Z（1-)=525（1-8%）=483(3）系统信号的带宽f= fmax=K*K1fvZ（1-)/(1-a)=6184756.1MHz9、图示系统的作用是什么，推导系统函数,分析幅频特性.答：（1）图示系统是一个带通滤波亮色分离电路，主要作用是实现亮度信号和色度信号的分离。（2）（3）(你懂得）第193页(记住公式7.4和图7.10b即可)
