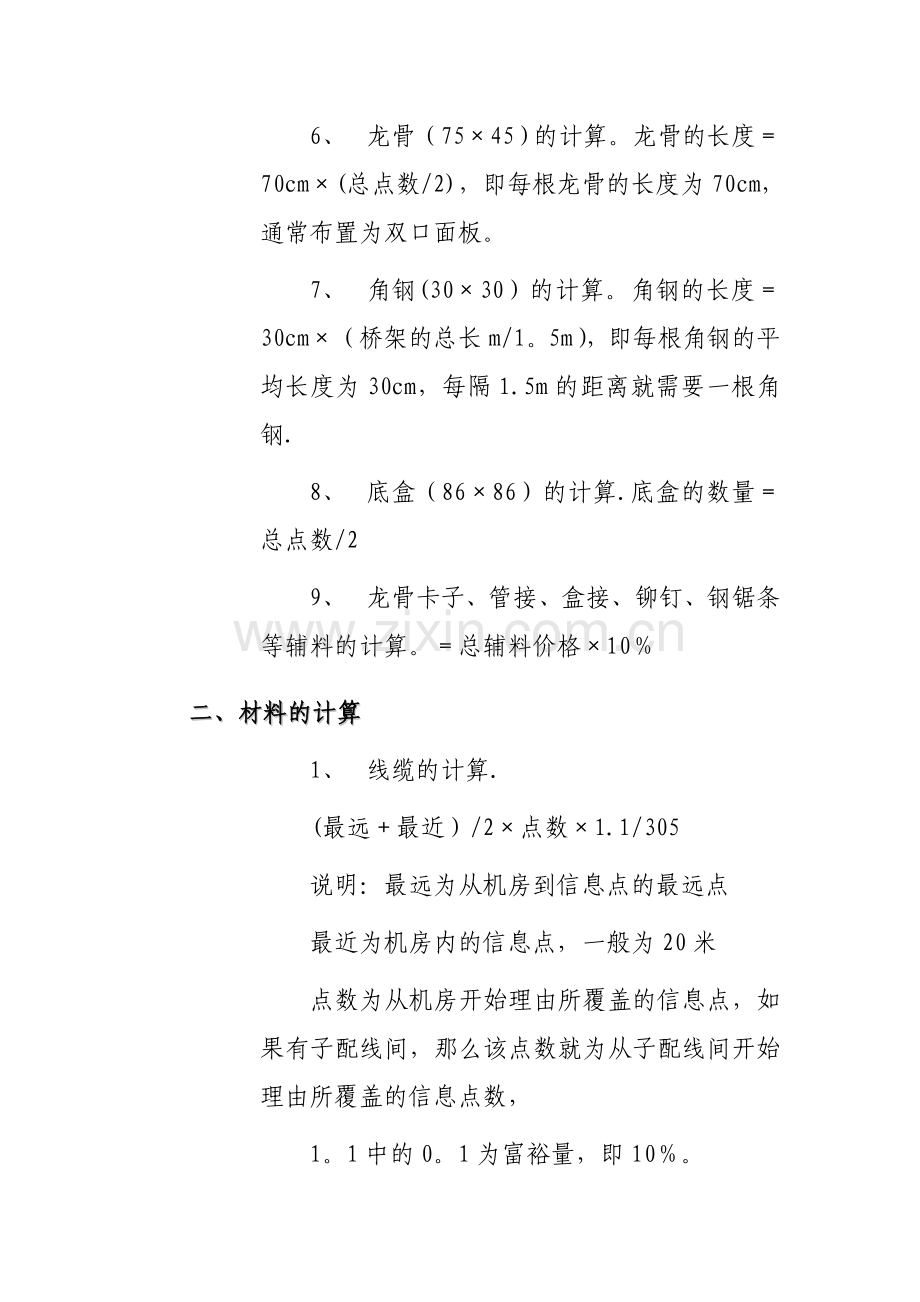

综合布线的计算方法和技巧一、辅料的计算1、 统计信息点数，包括各房间和机房，填入点位分布表中；2、 确定是否超长?如超长,应在何处设置子配线间,几个？如有子配线间，那么交换机的数量也相应有变化。3、 确定理由的走向;4、 确定各处桥架的型号和长度。计算方法：（长宽）0.4/28，结果为信息点数，常用标准桥架有：300100，200100，100100，10050，5050，其它桥架都需要定做.注：如果分支理由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。5、 25和20管的计算（通常25可以布6根线,20可以布4根线）。计算时，以20为准，平均某一信息点从桥架到终端需要20的长度，如为A，那么就可以计算出所有信息点需要20的长度了，即BA(总点数/4），而实际在工程中，20=2/3B,25=1/3B。6、 龙骨（7545）的计算。龙骨的长度70cm(总点数/2)，即每根龙骨的长度为70cm，通常布置为双口面板。7、 角钢(3030）的计算。角钢的长度30cm（桥架的总长m/1。5m），即每根角钢的平均长度为30cm，每隔1.5m的距离就需要一根角钢.8、 底盒（8686）的计算.底盒的数量总点数/29、 龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。总辅料价格10二、材料的计算1、 线缆的计算.(最远最近）/2点数1.1/305说明：最远为从机房到信息点的最远点最近为机房内的信息点，一般为20米点数为从机房开始理由所覆盖的信息点，如果有子配线间，那么该点数就为从子配线间开始理由所覆盖的信息点数，1。1中的0。1为富裕量，即10。305为每箱线的长度为305米。如果有子配线间，则应该分别计算,公式是一致的。即：中心机房覆盖信息点所需的线缆数量子配线间覆盖信息点所需的线缆数量子配线间到中心机房级联线所需的线缆数量。2、 模块的计算。为信息点的数量3、 双口面板的数量:总点数/24、 48口配线架的计算.总点数/48，如果有子配线间应分别计算,即各自覆盖的信息点数/48，然后相加，4U5、 线管理器的计算。48口配线架不需要线管理器(自带），主要是给交换机,如有子配线间应分别计算。1U6、 机柜跳线（2m)。从配线架跳接到交换机的跳线交换机之间的级联线.7、 工作站的跳线.总点数的数量，8、 RJ45头。（机柜跳线工作站跳线）21.19、 RJ45头护套。为RJ45头的数量10、 三类大对数的数量。从弱电井通过桥架到机房的距离富裕量(大一些，因为大对数不能连接的）,11、 110DW2100FT配线架（2U）。一个为100对12、 110过线槽。与110配线架的数量一致13、 110背板（4U）。为：110DW2-100FT配线架数量/214、 110C4连接块（每包10个）。110DW2-100FT配线架为100对，即100部电话，它由四部分组成,每一部分为25对，即由5个C4连接块和1个C5连接块组成(541525），也就是说,100对大对数需要20个C4连接块和4个C5连接块。15、 110C5连接块（每包10个）.同前16、 电话跳线（盘/100米）。每根电话跳线需要1.5米。17、 RJ11头。有电话的数量决定,如200部电话（200对大对数)需要200个RJ11头（另一端直接打在RJ11配线架上）18、 电话柜（200回）.根据电话点数决定19、 机柜（42U，24U）。计算48口配线架、线管理器，RJ11配线架、交换机、服务器等的高度(U），电话跳线（快速插,鸭嘴)：AVAYA-110T2J2 (2芯） ￥50； 国产￥20三、光纤的配置说明：二层有一中心机房,另外有一子配线间，是4和7层还各有一个子配线间,3个子配线间各放置6芯室内多模光纤。模接方式：需要光纤耗材和ST多模光纤连接器;熔接方式：需要单芯片多模ST尾纤，不需要光纤耗材和ST多模光纤连接器；AVAYA没有6口光纤配线架.名称型号品牌数量单价熔接方式六芯室内多模光纤5200-006AMRSLAVAYA250米￥22/米12口光纤配线架600A2AVAYA5￥62012口光纤面板12STAVAYA5￥210光纤盖板183U1AVAYA5￥190单芯片多模ST尾纤3STP-5AVAYA36￥120ST多模光纤耦合器C2000A-2AVAYA36￥33人工费￥45/头模接方式六芯室内多模光纤5200-006A-MRSLAVAYA250米￥22/米12口光纤配线架600A2AVAYA5￥62012口光纤面板12STAVAYA5￥210光纤盖板183U1AVAYA5￥190ST多模光纤连接器P2020C-C125AVAYA36￥45ST多模光纤耦合器C2000A2AVAYA36￥33光纤耗材D182720AVAYA1￥1500人工费￥45/头
