机械设计基础试卷及答案.doc

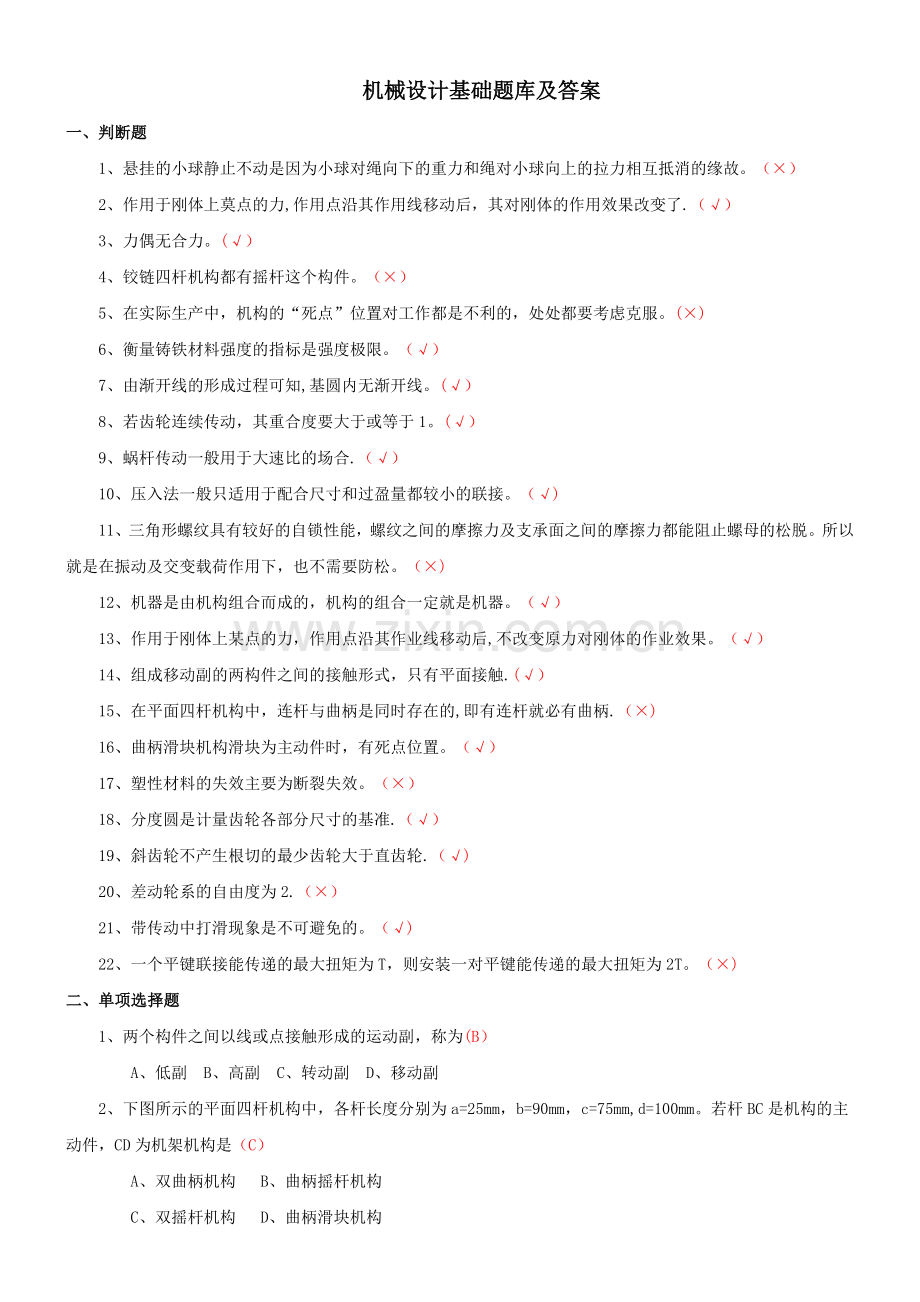

机械设计基础题库及答案一、判断题1、悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。（）2、作用于刚体上莫点的力,作用点沿其作用线移动后，其对刚体的作用效果改变了.（）3、力偶无合力。(）4、铰链四杆机构都有摇杆这个构件。（）5、在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。()6、衡量铸铁材料强度的指标是强度极限。（）7、由渐开线的形成过程可知,基圆内无渐开线。(）8、若齿轮连续传动，其重合度要大于或等于1。(）9、蜗杆传动一般用于大速比的场合.（）10、压入法一般只适用于配合尺寸和过盈量都较小的联接。（)11、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。所以就是在振动及交变载荷作用下，也不需要防松。（)12、机器是由机构组合而成的，机构的组合一定就是机器。（）13、作用于刚体上某点的力，作用点沿其作业线移动后,不改变原力对刚体的作业效果。（）14、组成移动副的两构件之间的接触形式，只有平面接触.(）15、在平面四杆机构中，连杆与曲柄是同时存在的,即有连杆就必有曲柄.（)16、曲柄滑块机构滑块为主动件时，有死点位置。（）17、塑性材料的失效主要为断裂失效。（）18、分度圆是计量齿轮各部分尺寸的基准.（）19、斜齿轮不产生根切的最少齿轮大于直齿轮.（)20、差动轮系的自由度为2.（）21、带传动中打滑现象是不可避免的。（)22、一个平键联接能传递的最大扭矩为T，则安装一对平键能传递的最大扭矩为2T。（)二、单项选择题1、两个构件之间以线或点接触形成的运动副，称为(B） A、低副 B、高副 C、转动副 D、移动副2、下图所示的平面四杆机构中，各杆长度分别为a=25mm，b=90mm，c=75mm,d=100mm。若杆BC是机构的主动件，CD为机架机构是（C） A、双曲柄机构 B、曲柄摇杆机构 C、双摇杆机构 D、曲柄滑块机构3、曲柄摇杆机构的死点发生在(B)位置。A、主动杆与机架共线 B、主动杆与摇杆共线 C从动杆与机架共线 D、从动杆与连线共线4、凸轮机构从动杆的运动规律，是由凸轮的（B）所决定的。A、形状 B、轮廓曲线 C、压力角 D、滚子5、渐开线齿廓基圆上的压力角（D）A、大于0 B、等于20 C、小于0 D、等于06、（A)是标准外啮合斜轮传动的正确啮合条件之一A、两齿轮的螺旋角旋向相反 B、两齿轮的缎面模数相等C、两齿轮的端面压力角相等 D、两齿轮的齿数相等7、传动比大而且精准的传动是(C）A、带传动 B、链传动 C、蜗杆传动 D、齿轮传动8、带传动中弹性滑动现象的生产是由于（D）A. 带型选择不当 B、带的弹性变形 C、带的初拉力不到规定值D、带与带轮的摩擦系数过小9、当两个被联接件之一太厚不宜制成通孔，且联结不需要经常拆装时，宜采用(D ）A、紧定螺钉联接 B、螺钉联接C、螺栓联接D、双头螺栓联接10、普通平键联接传递动力是靠（ B ）A、两侧的摩擦力 B、两侧的挤压力C、上下面的挤压力D、上下面的摩擦力11、当机构中原动件数目(B）机构自由度数目时，该机构具有确定的相对运动。A、大于或等于 B、等于 C、小于 D、大于12、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70.当以a的相邻杆为机架，则此四杆机构为（C）A、双摇杆机构 B、曲柄滑块机构 C、曲柄摇杆机构 D、双曲柄机构13、曲柄摇杆机构中，曲柄为主动件时，（B)为死点位置。A、曲柄与连杆成90B、曲柄与连杆共线时的位置 C、摇杆与连杆共线时的位置D、不存在14、下列机构中，不属于间歇机构的是（D）A、棘轮机构 B、槽轮机构 C、不完全齿轮机构 D、齿轮机构15、标准齿轮的(C）上的压力角为20.A、齿根圆 B、齿顶圆 C、分度圆 D、基圆16、为了齿轮能进入啮合，它们必须相同的是（D）。A、齿数B、宽度C、直径D、基圆齿距17、在普通圆柱蜗杆传功中,若其他条件不变而增加蜗杆头数，将使（D）。A、蜗杆圆周速度提高B、蜗杆强度提高C、传动中心距增大 D、传动效率提高18、下列型号的带中，（A）具有最大横截面积.A、C型B、Y型C、A型D、Z型19、螺纹联接是一种（C）。A、具有防松装置的为不可拆联接，否则为可拆联接B、具有自锁性能的为不可拆联接，否则为可拆联接C、可拆联接D、不可拆联接20、键的截面尺寸*主要是根据（D)来选择.A、轮毂的长度 B、传递扭矩的大小 C、传递功率的大小 D、轴的直径三、计算图示机构的自由度(一）如图所示1、图示机构的活动构件数为（A)。A、4 B、5 C、6 D、72、图示机构的低副数为(A）。A、5B、6C、7D、83、图示机构的高副数为（B）。A、0 B、1 C、2 D、34、图示机构的自由度数为（B）.A、0 B、1 C、2 D、3（二)如图所示1、图示机构的活动构件数为(C）.A、5 B、6 C、7 D、82、图示机构的低副数为（D）。A、6 B、7 C、8 D、93、图示机构的高副数为（B）。A、0 B、1 C、2 D、34、图示机构的自由度数为（C）。A、0 B、1 C、2 D、3四、分析计算题(一）如下图所示变截面杆AC，在A、B两处分布收到50kN和140kN的力的作用，材料E=200GPa。求1、变截面杆AC的轴力图为（A)A B C D2、AB段正应力AB=(C）A、100MPa B、50MPa C、-50MPa D、-100MPa3、CB段正应为CB =（B)A、90MPa B、18MPa C、18MPa D、90MPa4、AC杆总变形量l=(B ）(提示：虎克定律l=F1/EA）A、0.05mm(伸长) B、0.45MM(伸长) C、0.5mm（缩短） D、0.05mm（缩短）(二）已知一对外啮合标准直齿圆柱齿轮传动的标准中心距=150mm,传动比i12=4，小齿轮齿数z1=20。齿轮高系数ha*=1，顶隙c=0.25求：1、大齿轮的齿数z2 =（ C ） A、70B、75C、80D、902、这对齿轮的模数m=(D) A、1mm B、1.5mm C、2。5mm D、3mm3、大齿轮的分独院之间d2=（B） A、200mm B、240mm C、270mm D、240m4、大齿轮的齿根圆直径df2=（B ） A、232。5mm B、246mm C、232。5m D、246m（三） 如图所示的圆形截面简支梁，已知F=10KN，作用于梁的中点C,梁长l=4m,其材料的许用应力=160MPa。求：1、梁A端的约束力Fay=（ ）.A、0N B、5N C、10KND、5kN2、梁B端的约束力Fay=（ )。A、0N B、5N C、10Kn D、5kN3、最大弯距为（ ）。A、10kNm，位于A点 B、5kNm,位于B点 C、10kNm,位于C点D、10Nm，位于C点4、梁横截面的尺寸d（ ）。(提示:圆截面轴的抗弯截面系数w=d/32，d为轴的直径）A、50mm B、50m C、86mm D、86m（四)某传动装置中有一对渐开线。标准直尺圆柱齿轮（正常齿），大齿轮已损坏，已知小齿轮的齿数z1=24，齿顶圆直径da1=78mm，中心距a=135mm，齿轮高系数ha=1，顶隙系数c=0.25。求：1、大齿轮的模数（D)。A、1mm B、1。5mm C、2。5mm D、3mm2、这对齿轮的传动比i12=（C）。A、2 B、2。5 C、2。75 D、33、大齿轮的分度圆直径d2=（D）。A、195mm B、198mm C、200mm D、198m4、大齿轮的齿顶圆直径da2=（D）。A、190.5mm B、204mm C、208mm D、204m(五）如图所示，已知一重量G10N的物体放在水平面上，水平面和物体的摩擦系数fs=0.3。请分析下例情况：1、当作用在物体上的水平力F=1N时，（B）.A、 摩擦力为0，物体处于平衡状态 B、 B、摩擦力为1N，物体处于平衡状态C、摩擦力为2N，物体处于平衡状态 D、摩擦力为3N，物体滑动2、当作用于物体上的水平力F=2N时，（C）A、摩擦力为0，物体处于平衡状态 B、摩擦力为1N，物体处于平衡状态C、摩擦力为2N，物体处于平衡状态 D、摩擦力为3N,物体滑动3、当作用于物体上的水平力F=4N时,（D）A、摩擦力为0，物体处于平衡状态 B、摩擦力为1N,物体处于平衡状态C、摩擦力为2N,物体处于平衡状态 D、摩擦力为3N，物体滑动
