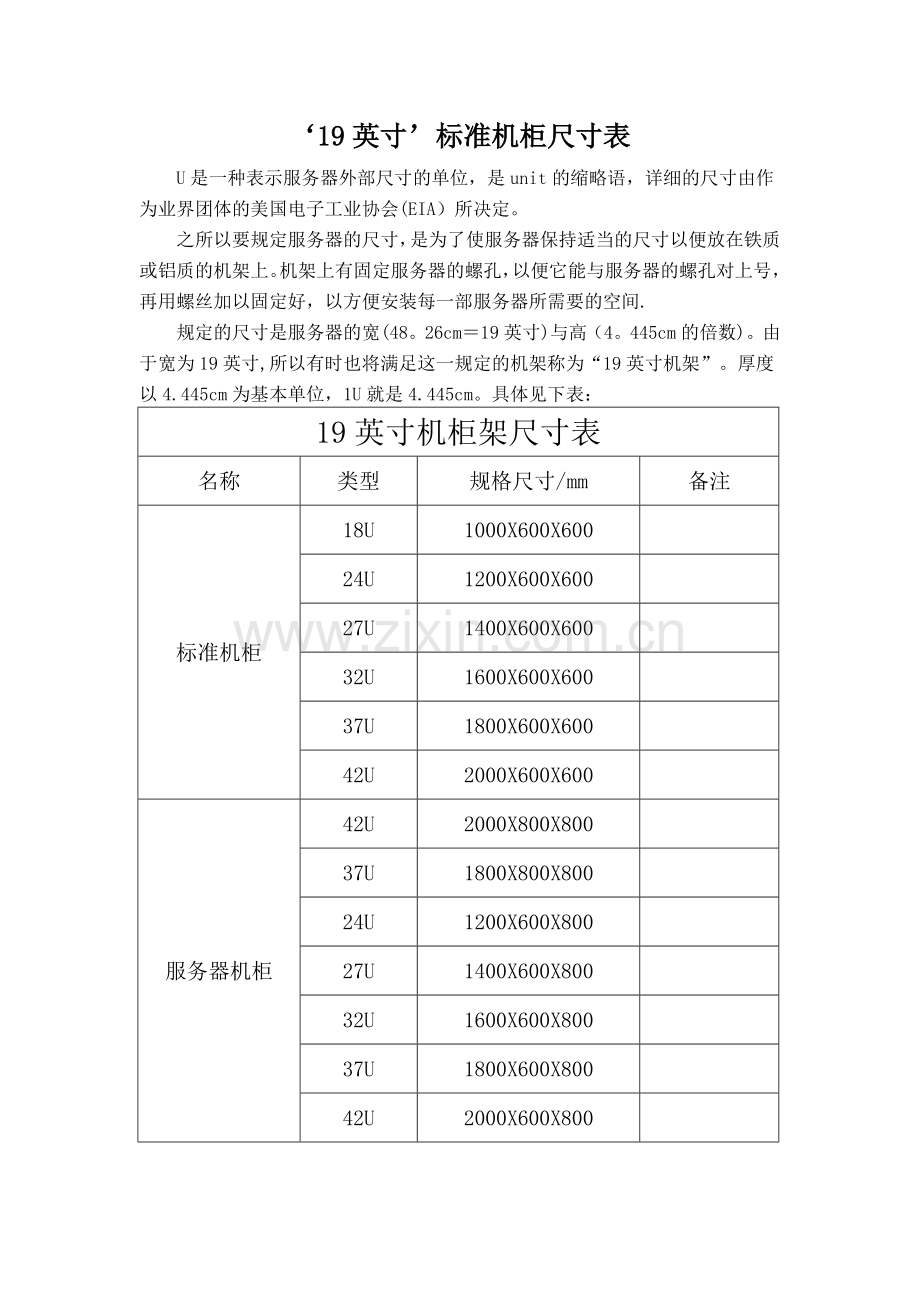

‘19英寸’标准机柜尺寸表
U是一种表示服务器外部尺寸的单位，是unit的缩略语，详细的尺寸由作为业界团体的美国电子工业协会(EIA）所决定。
之所以要规定服务器的尺寸，是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号，再用螺丝加以固定好，以方便安装每一部服务器所需要的空间.
规定的尺寸是服务器的宽(48。26cm＝19英寸)与高（4。445cm的倍数)。由于宽为19英寸,所以有时也将满足这一规定的机架称为“19英寸机架”。厚度以4.445cm为基本单位，1U就是4.445cm。具体见下表：
19英寸机柜架尺寸表
名称
类型
规格尺寸/mm
备注
标准机柜
18U
1000X600X600

24U
1200X600X600

27U
1400X600X600

32U
1600X600X600

37U
1800X600X600

42U
2000X600X600

服务器机柜
42U
2000X800X800

37U
1800X800X800

24U
1200X600X800

27U
1400X600X800

32U
1600X600X800

37U
1800X600X800

42U
2000X600X800

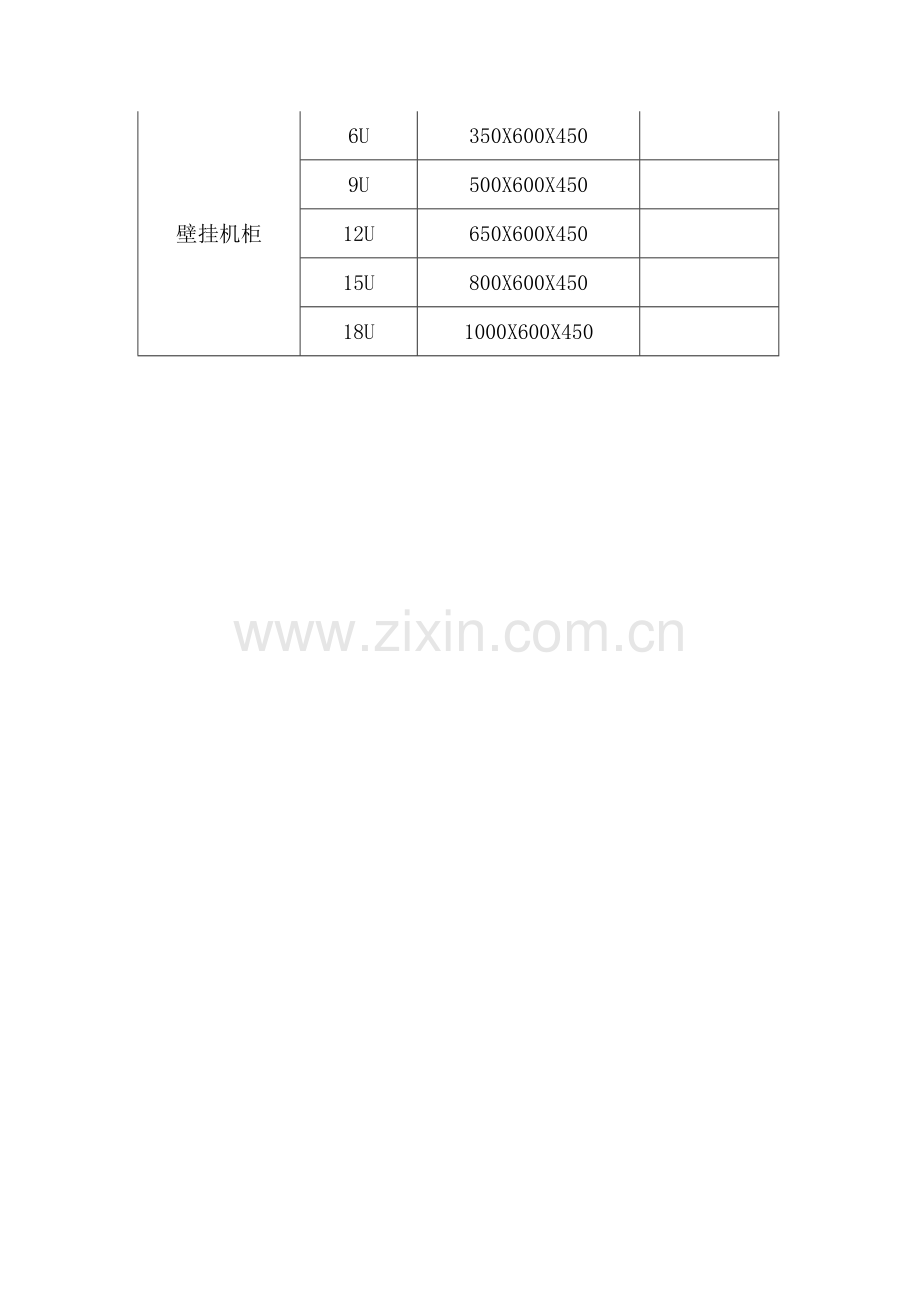

壁挂机柜
6U
350X600X450

9U
500X600X450

12U
650X600X450

15U
800X600X450

18U
1000X600X450
