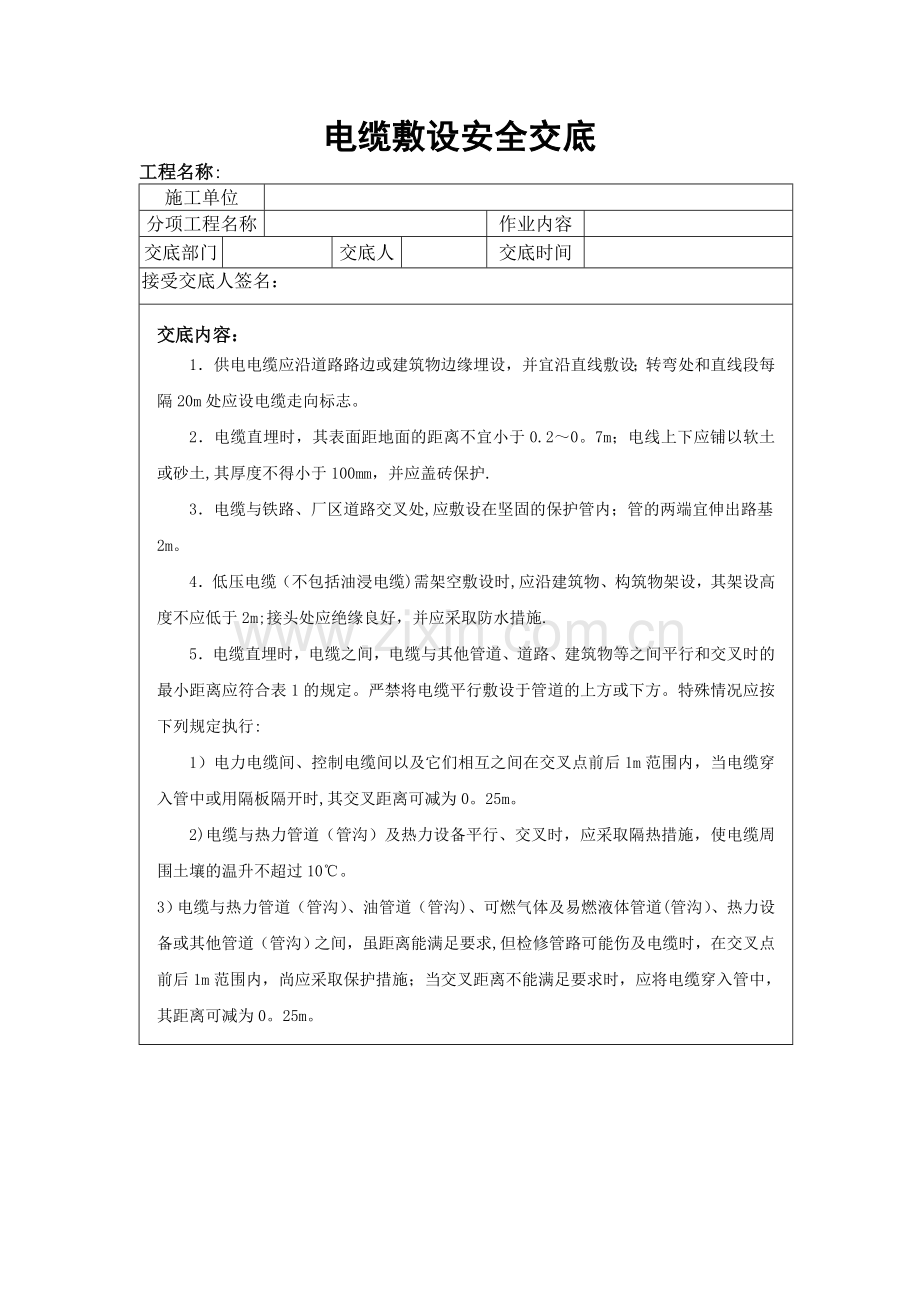

电缆敷设安全交底
工程名称:
施工单位

分项工程名称

作业内容

交底部门

交底人

交底时间

接受交底人签名：
交底内容：
1．供电电缆应沿道路路边或建筑物边缘埋设，并宜沿直线敷设；转弯处和直线段每隔20m处应设电缆走向标志。
2．电缆直埋时，其表面距地面的距离不宜小于0.2～0。7m；电线上下应铺以软土或砂土,其厚度不得小于100mm，并应盖砖保护.
3．电缆与铁路、厂区道路交叉处,应敷设在坚固的保护管内；管的两端宜伸出路基2m。
4．低压电缆（不包括油浸电缆)需架空敷设时,应沿建筑物、构筑物架设，其架设高度不应低于2m;接头处应绝缘良好，并应采取防水措施.
5．电缆直埋时，电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离应符合表1的规定。严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行:
1）电力电缆间、控制电缆间以及它们相互之间在交叉点前后1m范围内，当电缆穿入管中或用隔板隔开时,其交叉距离可减为0。25m。
2)电缆与热力管道（管沟）及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10℃。
3）电缆与热力管道（管沟）、油管道（管沟)、可燃气体及易燃液体管道(管沟）、热力设备或其他管道（管沟）之间，虽距离能满足要求,但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉距离不能满足要求时，应将电缆穿入管中，其距离可减为0。25m。

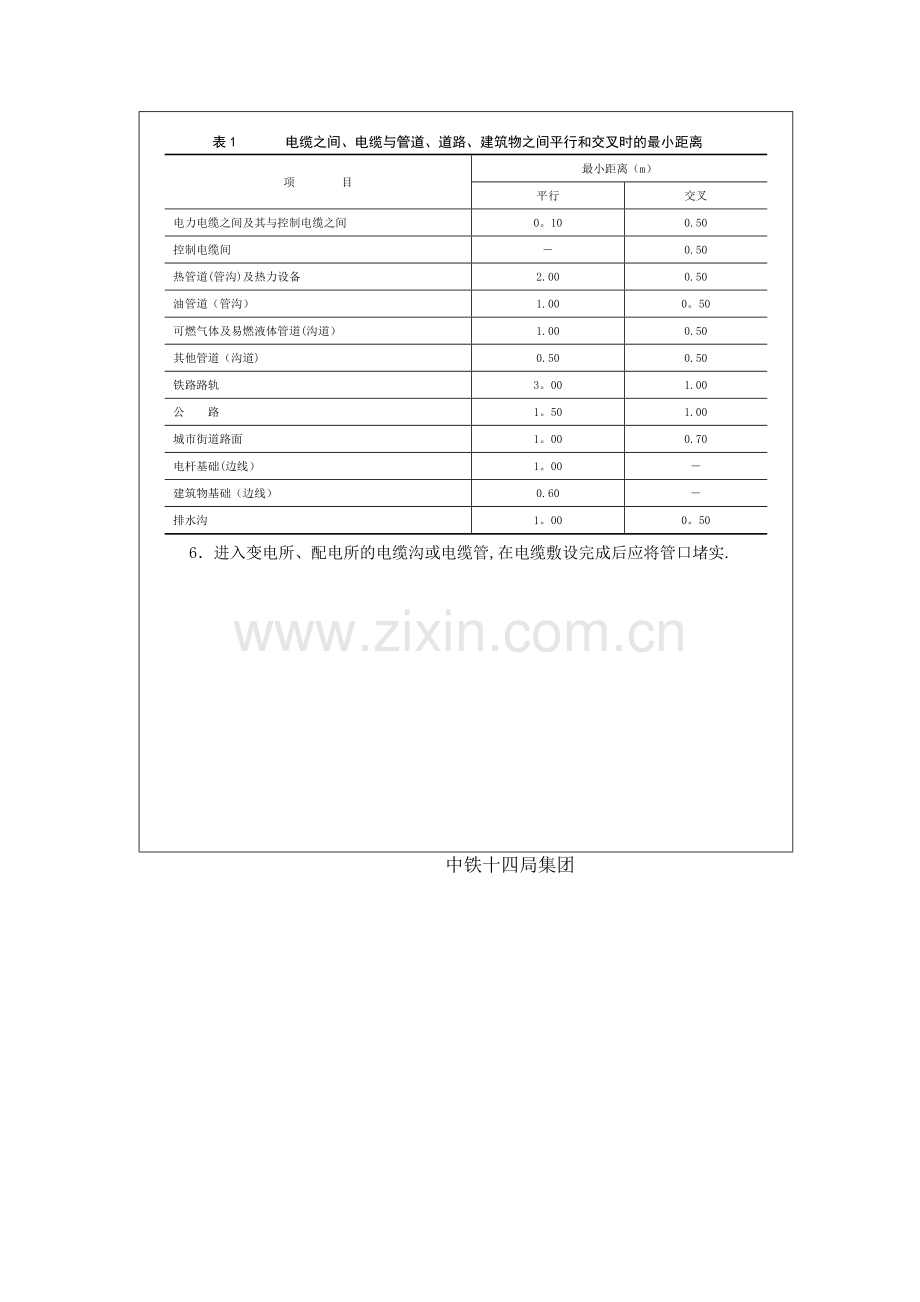

表1 电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小距离
项 目
最小距离（m）
平行
交叉
电力电缆之间及其与控制电缆之间
0。10
0.50
控制电缆间
－
0.50
热管道(管沟)及热力设备
2.00
0.50
油管道（管沟）
1.00
0。50
可燃气体及易燃液体管道(沟道）
1.00
0.50
其他管道（沟道)
0.50
0.50
铁路路轨
3。00
1.00
公 路
1。50
1.00
城市街道路面
1。00
0.70
电杆基础(边线）
1。00
－
建筑物基础（边线）
0.60
－
排水沟
1。00
0。50
6．进入变电所、配电所的电缆沟或电缆管,在电缆敷设完成后应将管口堵实.

中铁十四局集团
