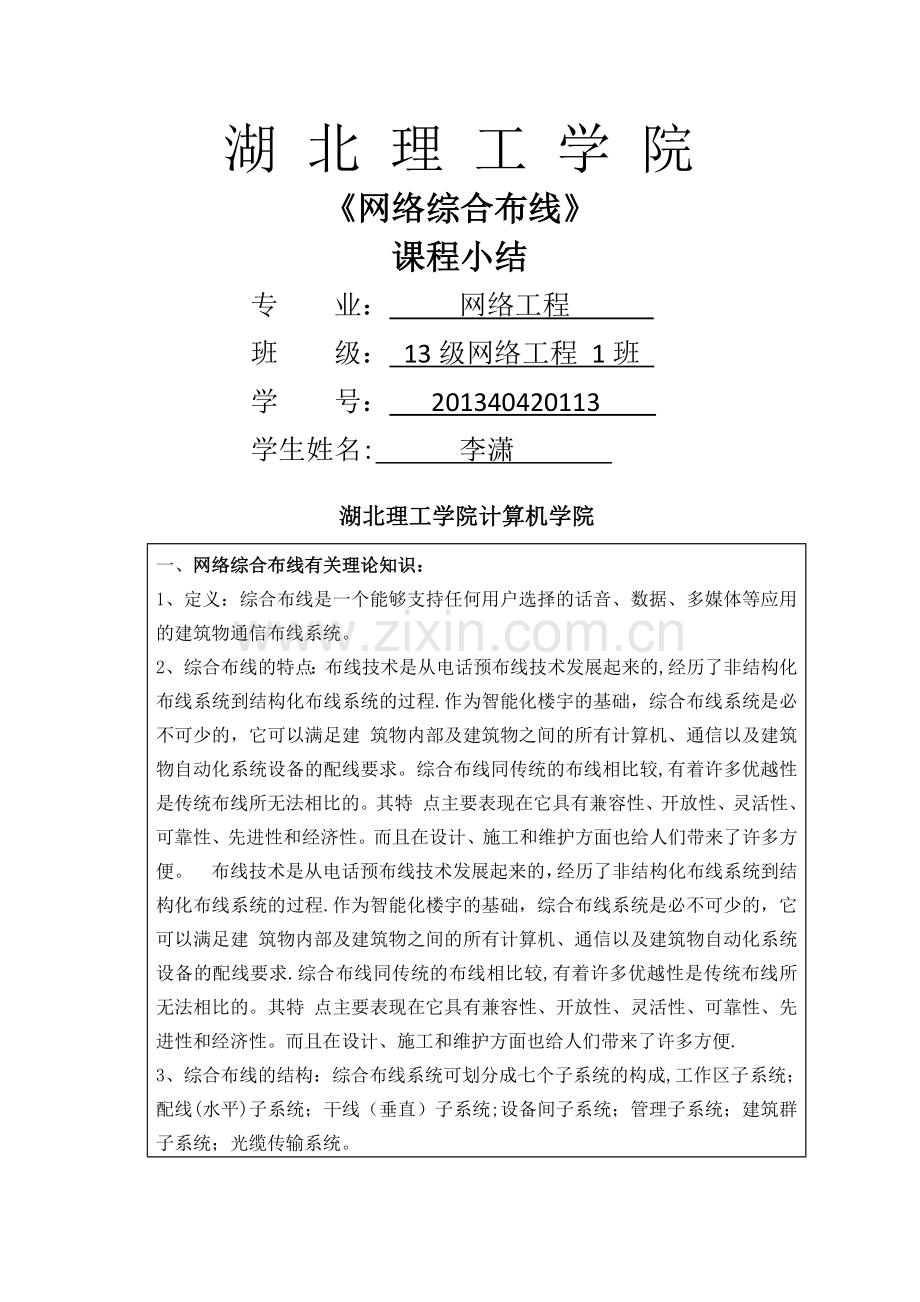

湖 北 理 工 学 院
《网络综合布线》
课程小结
专 业： 网络工程
班 级： 13级网络工程 1班
学 号： 201340420113
学生姓名: 李潇
湖北理工学院计算机学院
一、网络综合布线有关理论知识：
1、定义：综合布线是一个能够支持任何用户选择的话音、数据、多媒体等应用的建筑物通信布线系统。
2、综合布线的特点：布线技术是从电话预布线技术发展起来的,经历了非结构化布线系统到结构化布线系统的过程.作为智能化楼宇的基础，综合布线系统是必不可少的，它可以满足建 筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统设备的配线要求。综合布线同传统的布线相比较,有着许多优越性是传统布线所无法相比的。其特 点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。 布线技术是从电话预布线技术发展起来的，经历了非结构化布线系统到结构化布线系统的过程.作为智能化楼宇的基础，综合布线系统是必不可少的，它可以满足建 筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统设备的配线要求.综合布线同传统的布线相比较,有着许多优越性是传统布线所无法相比的。其特 点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便.
3、综合布线的结构：综合布线系统可划分成七个子系统的构成,工作区子系统；配线(水平)子系统；干线（垂直）子系统;设备间子系统；管理子系统；建筑群子系统；光缆传输系统。

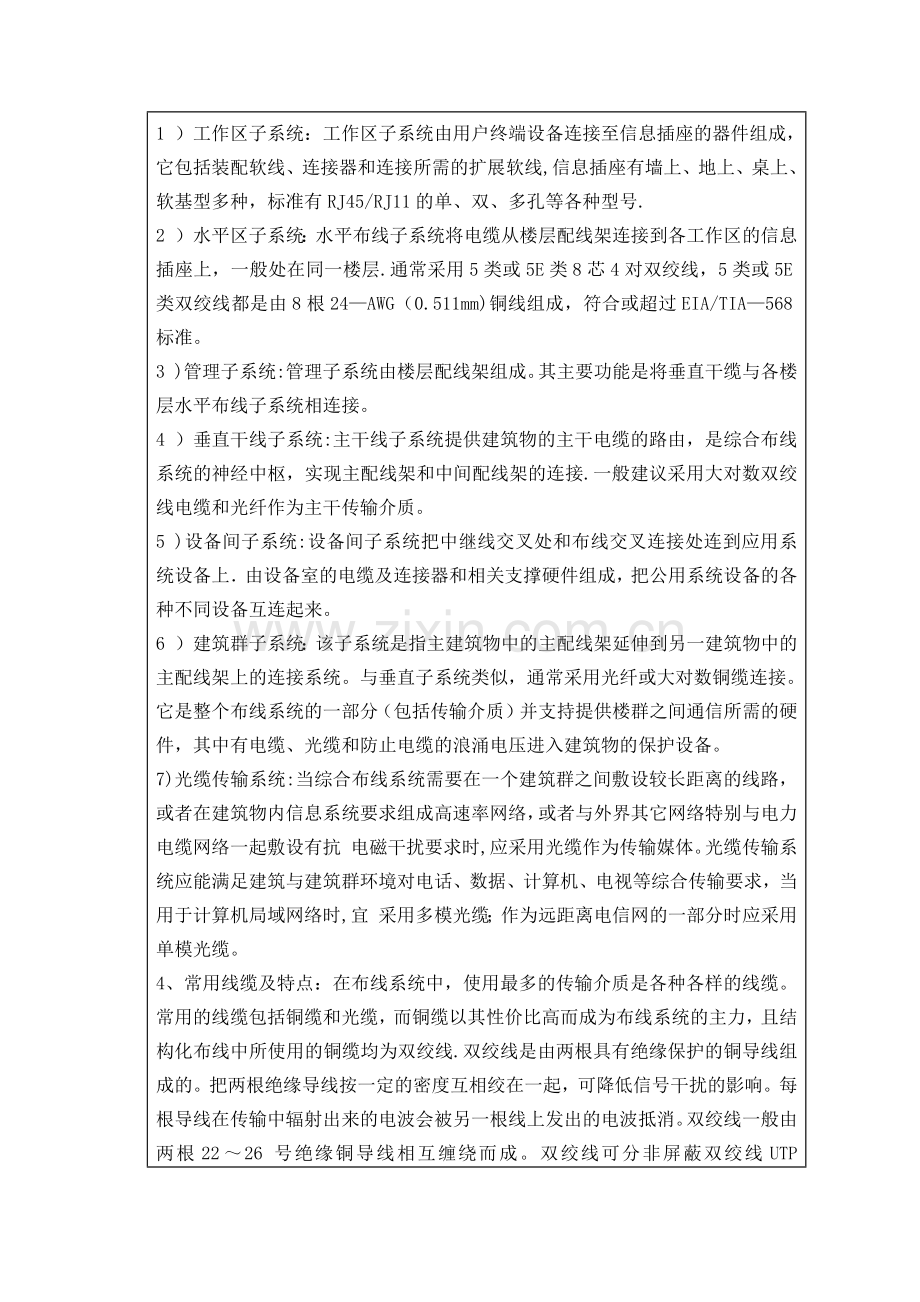

1 ）工作区子系统：工作区子系统由用户终端设备连接至信息插座的器件组成，它包括装配软线、连接器和连接所需的扩展软线,信息插座有墙上、地上、桌上、软基型多种，标准有RJ45/RJ11的单、双、多孔等各种型号.
2 ）水平区子系统：水平布线子系统将电缆从楼层配线架连接到各工作区的信息插座上，一般处在同一楼层.通常采用5类或5E类8芯4对双绞线，5类或5E类双绞线都是由8根24—AWG（0.511mm)铜线组成，符合或超过EIA/TIA—568标准。
3 )管理子系统:管理子系统由楼层配线架组成。其主要功能是将垂直干缆与各楼层水平布线子系统相连接。
4 ）垂直干线子系统:主干线子系统提供建筑物的主干电缆的路由，是综合布线系统的神经中枢，实现主配线架和中间配线架的连接.一般建议采用大对数双绞线电缆和光纤作为主干传输介质。
5 )设备间子系统:设备间子系统把中继线交叉处和布线交叉连接处连到应用系统设备上．由设备室的电缆及连接器和相关支撑硬件组成，把公用系统设备的各种不同设备互连起来。
6 ）建筑群子系统：该子系统是指主建筑物中的主配线架延伸到另一建筑物中的主配线架上的连接系统。与垂直子系统类似，通常采用光纤或大对数铜缆连接。它是整个布线系统的一部分（包括传输介质）并支持提供楼群之间通信所需的硬件，其中有电缆、光缆和防止电缆的浪涌电压进入建筑物的保护设备。
7)光缆传输系统:当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗 电磁干扰要求时,应采用光缆作为传输媒体。光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时,宜 采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。
4、常用线缆及特点：在布线系统中，使用最多的传输介质是各种各样的线缆。常用的线缆包括铜缆和光缆，而铜缆以其性价比高而成为布线系统的主力，且结构化布线中所使用的铜缆均为双绞线.双绞线是由两根具有绝缘保护的铜导线组成的。把两根绝缘导线按一定的密度互相绞在一起，可降低信号干扰的影响。每根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。双绞线一般由两根22～26 号绝缘铜导线相互缠绕而成。双绞线可分非屏蔽双绞线UTP（Unshielded Twisted Pair) 和屏蔽双绞线STP（Shileded Twisted Pair）。而屏蔽双绞线又可分为铝箔屏蔽双绞线（FTP)、铝箔、铜网双层屏蔽双绞线（S－FTP）、独立屏蔽双绞线(STP）。双绞线结构差异决定了其性能、价格差异,为用户提供了各种选择机会。但怎样选择系统传输介质，往往是设计人员面临的一个首要问题.
二、设计步骤：
1、电缆的铺设：缆线布放前应核对规格、程式、路由及位置，并与设计规定相符。缆线的布放应平直,不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。缆线在布放前两端应贴有标签，以表明起始和终端位置，标签应书写清晰、正确.
2、机柜和配线架的安装：设备间内的机房平面布置原则上由园区管理处自行安排，本设计只提供计算机系统设备摆放的要求，机柜尽量靠近电信机房一侧安装,几个机柜尽量并排摆放在一起。安装机柜面板，架前应留有1.5m的空间，机柜背面离墙应大于0。8m,以便于安装于施工机柜安装完毕，水平、垂直度应符合厂家规定。如果无厂家规定时，垂直偏差度不应大于3mm。配线架必须在设计位置，同时应安装理线环,反面贴上色标,正面贴上信息点资料，以便安装.电缆和光缆均应按设计在配线架处留有一定余量。
3、信息插座安装：安装在墙体上，宜高出地面300mm。信息插座底座的固定方法依照施工现场条件而定，宜采用扩张螺钉、射钉等方式紧固。
4、线管、线槽铺设：管槽路由决定了缆线路由，尽可能走最短的路由，同时要与建筑物基线保持一致以保证美观,为了使安装的管槽系统“横平竖直”,施工中可以考虑弹线定位,考虑到设备间内敷设有多条水平或垂直的管槽，应注意房间内的总体布局，做到美观有序，便于缆线连接和敷设,并要求管槽间留有一定间距，便于施工和维护.
三、施工注意事项：
1、实用性和经济性:始终观测面向应用=注重实效的方针，坚持实用、经济的原则,讲语音和数据传输线路分别考虑。
2、先进性和成熟性:本设计既采用先进的概念、技术和方法，又注意结构、设备的相对成熟。不但能反映当今的先进水平，而且具有发展潜力。
3、可靠性:在考虑技术先进性和开放性的同时,该从系统结构、技术措施、设备性能、系统管理、厂商技术支持及保修能力等方面着手，确保系统运行的可靠性。
4、可扩展性：为适应网络结构变化的要求,充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。
四、测试方法：
1、光纤通道测试：在施工前进行器材检验时，一般检查光纤的连续性，必要时需要采用光纤损耗测试仪对光纤链路的插入损耗和光纤长度进行测试，对光纤链路的衰减进行测试,同时测试光跳线的衰减值.在购买光纤时,通常使用激光笔或明亮的手电筒来检查光纤的连续性。
2、电缆通道测试：施工人员在施工过程中使用电缆测试仪对刚完成的连接的连通性进行测试，检查电缆打线是否正确，如果发现问题及时解决，以保证线对安装正确。一般要求4对对绞电缆与配线架或信息插座的8位信息模块相连时，必须按色标和线序进行卡接，在一个工程中应该统一使用一种线序，不得混用。
五 、实训内容 ：
实验项目一： RJ45头压接和标准跳线制作实验;
实验项目二： 永久链路测试；
实验项目三： 110通讯跳线架压接实验；
实验项目四： RJ45配线架压接实验；
实验项目五: 110—RJ45跳线架组合压接实验；
实验项目六： 光纤跳线端接测试实验;
实验项目七： 综合布线系统的设计与施工实验。
六、实验截图：
七、实训心得:
这次实验我们是在老师的指导下完成的，在实验课之前我们上过这个课的理论课。在上理论课的时候，老师在课堂上通过ppt给我们展示过许多与综合布线有关的材料、工具,当时虽然能看到那些工具长得什么样，但是依旧还是不是很熟悉网络布线究竟是怎么回事。比如什么垂直子系统，水平子系统，我们根本就无法理解究竟是什么样的东西.于是我们在上完了理论课之后，接着上实验课。
通过实验,我更进一步了解了综合布线的设计步骤以及施工方法.布线设计方面，面对网络综合布线中出现的一些问题,原先我们在不停的检查排线架接头,通过逐一排除，我们自己也能检查到存在的问题并解决。通过分组模拟网络综合布线实训，也让我们发现了自己的很多不足之处。为以后的学习指明了学习的方向。
在光纤熔接机的实验中，自己也亲自去熔接完成了几条条光纤，在第三次才熔接成功，而在整个过程虽做了了三次，但也收获了很多.因为自己是第一次接触熔接机，自己也切光纤的两端不平,所以出现了做三次的局面， 但在三次中自己没有灰心，认真的去做好。不断的总结自己切不平的原因，最后也成功了,使自己更加有信心面对接下来的学习。
通过实验，我们了解了综合布线系统的一个流程,也接触了以前只在书本上看到过的材料也体验了他们的用法及用处，但是还是有点不足之处，所以我们需要切实的经验才能够有更长足的发展，纸上得来终觉浅，希望未来能有一个真正发挥的机会。
就是这次实训我认为我收获最大的：我初步了解了综合布线整个系统的设计，施工以及检验的一个工程的过程，这是我收获最大的一个地方。我还学会了如何更好地与别人沟通，学会了接受别人更好的观点，如何更好地去陈述自己的观点,让别人认同自己的观点,也进一步的认识了团队合作带来的快乐和意义，更进一步的认识了团队合作带来的共赢,同时也培养自己发现问题和解决问题的能力。
