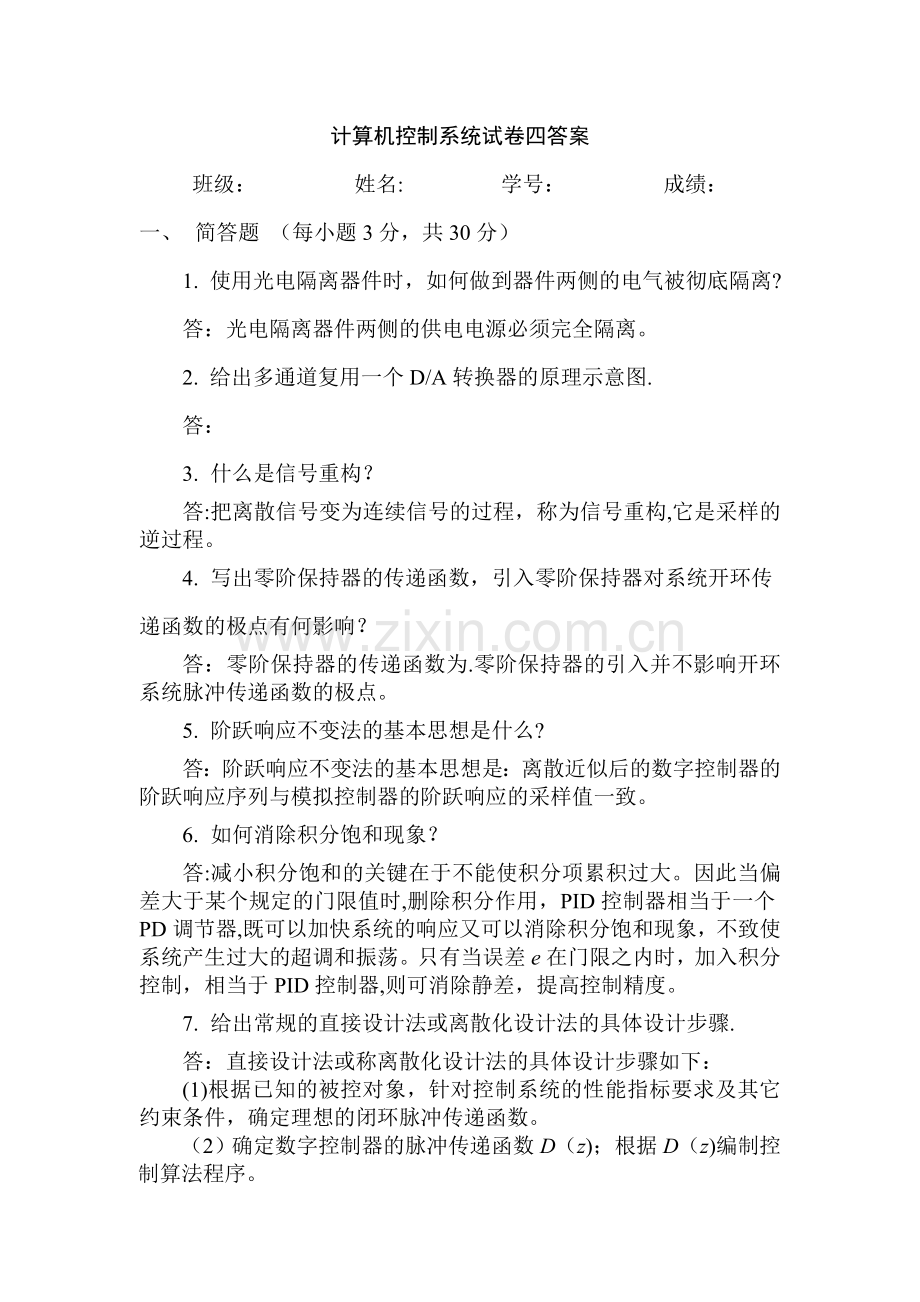

计算机控制系统试卷四答案
班级： 姓名: 学号： 成绩：
一、 简答题 （每小题3分，共30分）
1. 使用光电隔离器件时，如何做到器件两侧的电气被彻底隔离?
答：光电隔离器件两侧的供电电源必须完全隔离。
2. 给出多通道复用一个D/A转换器的原理示意图.
答：
3. 什么是信号重构？
答:把离散信号变为连续信号的过程，称为信号重构,它是采样的逆过程。
4. 写出零阶保持器的传递函数，引入零阶保持器对系统开环传
递函数的极点有何影响？
答：零阶保持器的传递函数为.零阶保持器的引入并不影响开环系统脉冲传递函数的极点。
5. 阶跃响应不变法的基本思想是什么?
答：阶跃响应不变法的基本思想是：离散近似后的数字控制器的阶跃响应序列与模拟控制器的阶跃响应的采样值一致。
6. 如何消除积分饱和现象？
答:减小积分饱和的关键在于不能使积分项累积过大。因此当偏差大于某个规定的门限值时,删除积分作用，PID控制器相当于一个PD调节器,既可以加快系统的响应又可以消除积分饱和现象，不致使系统产生过大的超调和振荡。只有当误差e在门限之内时，加入积分控制，相当于PID控制器,则可消除静差，提高控制精度。
7. 给出常规的直接设计法或离散化设计法的具体设计步骤.
答：直接设计法或称离散化设计法的具体设计步骤如下：
(1)根据已知的被控对象，针对控制系统的性能指标要求及其它约束条件，确定理想的闭环脉冲传递函数。
（2）确定数字控制器的脉冲传递函数D（z)；根据D（z)编制控制算法程序。

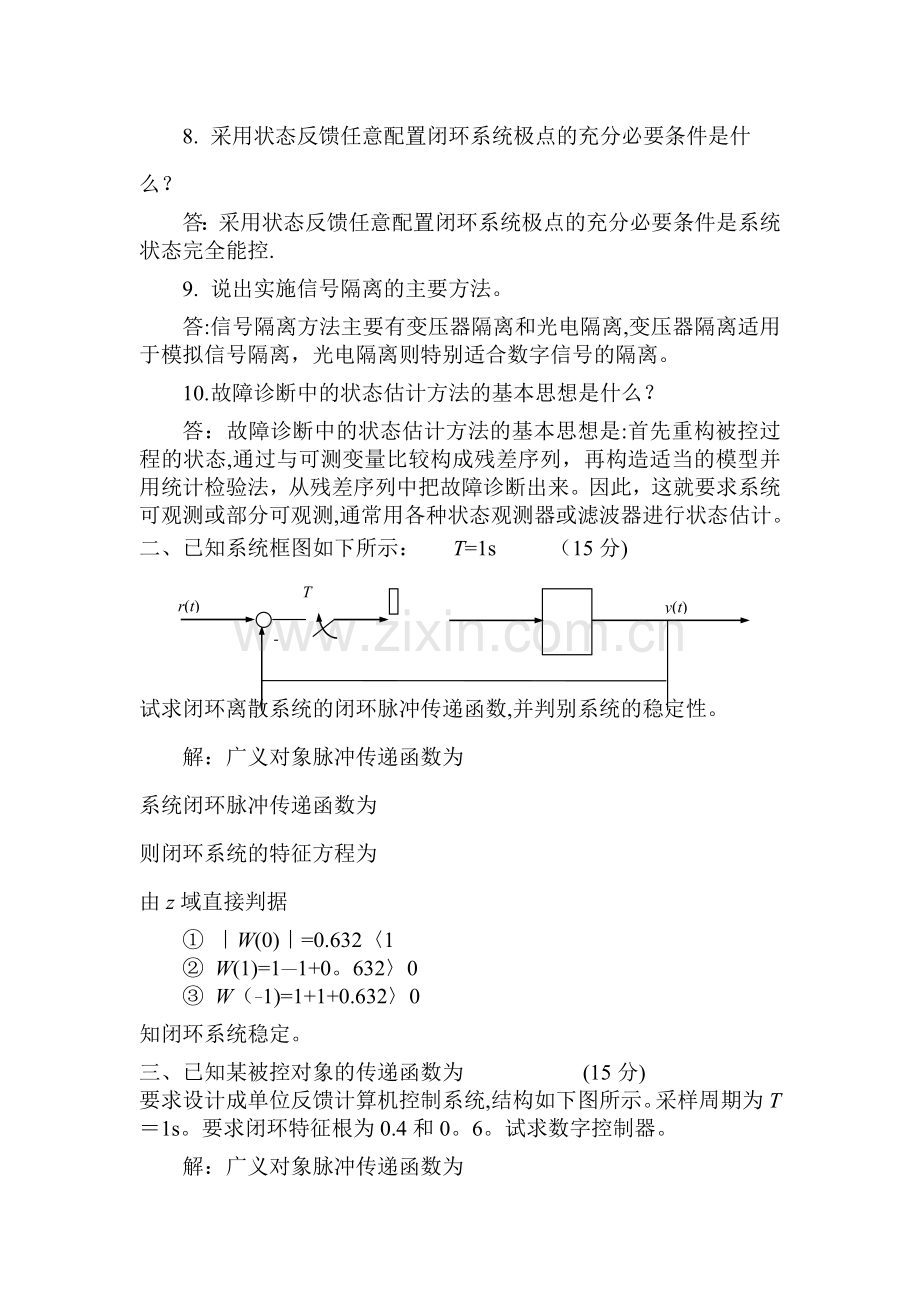

8. 采用状态反馈任意配置闭环系统极点的充分必要条件是什
么？
答：采用状态反馈任意配置闭环系统极点的充分必要条件是系统状态完全能控.
9. 说出实施信号隔离的主要方法。
答:信号隔离方法主要有变压器隔离和光电隔离,变压器隔离适用于模拟信号隔离，光电隔离则特别适合数字信号的隔离。
10. 故障诊断中的状态估计方法的基本思想是什么？
答：故障诊断中的状态估计方法的基本思想是:首先重构被控过程的状态,通过与可测变量比较构成残差序列，再构造适当的模型并用统计检验法，从残差序列中把故障诊断出来。因此，这就要求系统可观测或部分可观测,通常用各种状态观测器或滤波器进行状态估计。
二、已知系统框图如下所示： T=1s （15分)

y(t)
T
r(t)

-—

试求闭环离散系统的闭环脉冲传递函数,并判别系统的稳定性。
解：广义对象脉冲传递函数为
系统闭环脉冲传递函数为
则闭环系统的特征方程为
由z域直接判据
① ｜W(0)｜=0.632〈1
② W(1)=1—1+0。632〉0
③ W（-1)=1+1+0.632〉0
知闭环系统稳定。
三、已知某被控对象的传递函数为 (15分)
要求设计成单位反馈计算机控制系统,结构如下图所示。采样周期为T＝1s。要求闭环特征根为0.4和0。6。试求数字控制器。
解：广义对象脉冲传递函数为
根据要求设定闭环脉冲传递函数为
四、已知控制系统的被控对象的传递函数为，采样周期T=1s,若选闭环系统的时间常数，试用大林算法设计数字控制器.若出现振铃现象,修正数字控制器，消除振铃现象。(20分）
解：采样周期T=1s，期望闭环脉冲传递函数为
进而
被控装置广义脉冲传递函数
则
由振铃现象产生的原理知，用常规大林算法设计的被控对象为二阶的系统必产生振铃现象.在D(z)中的靠近z＝-1的两个因子中令z＝1来消除振铃现象,即
五、求出双积分系统控制对象的离散状态方程,假设系统所有的状态皆不可直接测量，设计全维状态观测器实现状态反馈,并把闭环两个极点都配置在0。1，观测器特征方程的两个根配置在原点。（T=1s） （20分)
解:系统的广义对象脉冲传递函数为
可写其能控标准型实现为
对应的能观性矩阵为
满秩，故系统能观，可设计观测器.
先求状态观测器增益矩阵
状态观测器特征多项式为
观测器期望特征多项式为
比较上面两式z各次幂项系数得
再求状态反馈增益矩阵
期望闭环特征方程为
则引入状态反馈后系统闭环特征方程为
比较上面二方程z各次幂项系数，得
