河南工业大学师生周转房C标段 【螺栓孔封堵及墙眼施工方案】
一、 工程概况
本工程位于郑州市莲花街河南工业大学新校区东侧。总建筑面积13791。66㎡,建筑高度52。650m，地下一层，地上十八层，剪力墙结构,二类高层,耐火等级为一级，抗震设防烈度为7度,设计使用年限为50年.
二、编制目的
为处理好剪力墙上留置的穿墙螺栓孔、外墙墙眼，消除外墙渗漏隐患，防止工程外墙渗水。
三、施工准备
3。1、现对混凝土结构外剪力墙上的螺栓孔进行封堵。
3.2、做法
1、外墙体内外两侧用冲击钻将螺栓孔中的PVC套管打碎,并清理干净。
2、水泥砂浆（掺胶）封堵、塞实;
3、1：2.5水泥砂浆抹平压光；
4、刷2mm厚JS-II型复合防水涂料;
3。3、作业方式
外墙部分螺栓孔封堵时采用外双排脚手架作业进行施工，内侧部分采用移动式脚手架施工.
3。4、施工要求
1、材料要求
a、水泥:采用235号硅酸盐水泥、普通硅酸盐水泥。
b、砂:中砂或粗砂，过8mm孔径筛子,含泥量不应大于3％。

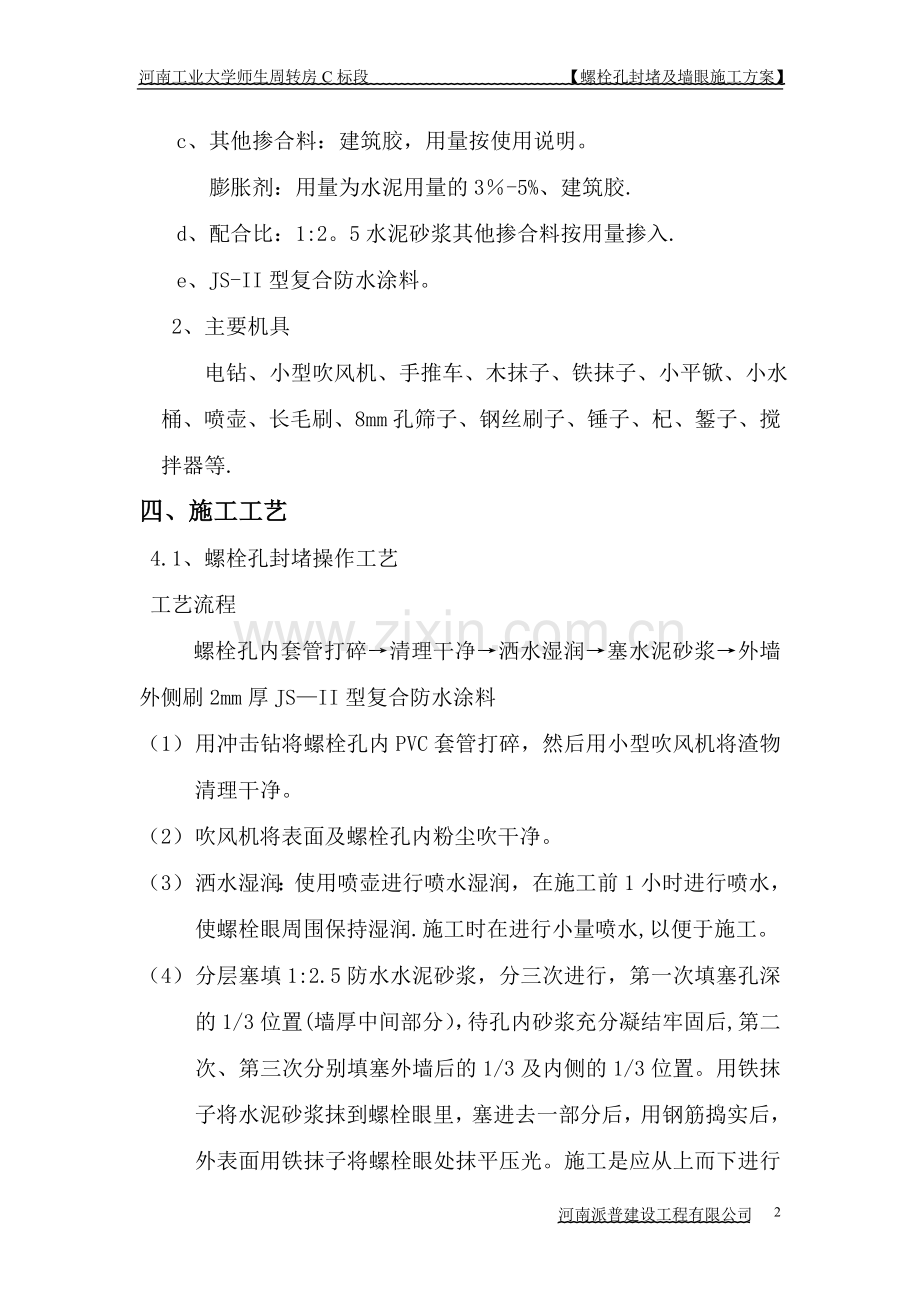

c、其他掺合料：建筑胶，用量按使用说明。
膨胀剂：用量为水泥用量的3％-5%、建筑胶.
d、配合比：1:2。5水泥砂浆其他掺合料按用量掺入.
e、JS-II型复合防水涂料。
2、主要机具
电钻、小型吹风机、手推车、木抹子、铁抹子、小平锨、小水桶、喷壶、长毛刷、8mm孔筛子、钢丝刷子、锤子、杞、錾子、搅拌器等.
四、施工工艺
4.1、螺栓孔封堵操作工艺
工艺流程
螺栓孔内套管打碎→清理干净→洒水湿润→塞水泥砂浆→外墙外侧刷2mm厚JS—II型复合防水涂料
（1） 用冲击钻将螺栓孔内PVC套管打碎，然后用小型吹风机将渣物清理干净。
（2） 吹风机将表面及螺栓孔内粉尘吹干净。
（3） 洒水湿润：使用喷壶进行喷水湿润，在施工前1小时进行喷水，使螺栓眼周围保持湿润.施工时在进行小量喷水,以便于施工。
（4） 分层塞填1:2.5防水水泥砂浆，分三次进行，第一次填塞孔深的1/3位置(墙厚中间部分），待孔内砂浆充分凝结牢固后,第二次、第三次分别填塞外墙后的1/3及内侧的1/3位置。用铁抹子将水泥砂浆抹到螺栓眼里，塞进去一部分后，用钢筋捣实后，外表面用铁抹子将螺栓眼处抹平压光。施工是应从上而下进行施工，作业时一定做好个人安全防护。
（5） 外墙外侧刷2mm厚JS—II型复合防水涂料，封堵压光后在外墙外侧刷100mm×100mm见方2mm厚JS—II型复合防水涂料。
4。2、墙眼处理
将悬挑层部位工字钢拆除后，预留外墙眼内模板拆除后,先将表面混凝土剔凿，在内、外侧支设模板后浇水将表面湿润，浇筑高一标号的微膨胀混凝土，振捣密实。初凝后将突出部分剔凿，三日后将外截面打磨平整.
4.3、
JS-II型复合防水涂料操作工艺
工艺流程
基层处理→配置防水涂料→涂底层防水层→涂刷中间防水层→涂刷表层防水层→防水层试水
1、 主要施工方法
a、 基层处理
基层必须平整、压实、收光、无明水、无渗漏，表面干净。
b、 防水涂料的配置
在涂刷之前必须设专人负责配料,设专职工长及质检员进行监督检查,严格按照提供的配合比分别称出配料所用的液料、粉料和水的重量。先将液料和水倒入搅拌桶中，在手提电动搅拌器的不断搅拌下将粉料加入,至少搅拌5分钟,彻底搅拌均匀,呈浆状且不含有块状物质。
c、 涂刷防水层
第一道涂膜防水层，用滚刷或油漆刷底层涂料,均匀的涂刷基
层，不得有漏刷、鼓泡、堆积等缺陷,涂刮厚度一致，24小时实干后方可进行第二道涂层，方可进行下一道涂膜。第一遍涂膜达到表干后，在进行第二道涂膜施工。
第二道涂抹防水层,在已固化的涂层上,采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面。涂刮后的总厚度为2mm。
d、 防水层第一次试水：防水施工完毕后，进行淋水实验,淋水时长不小于两个小时，确认无渗漏后在做下道工序。
五、质量标准及成品保护
1、保证项目
a、水泥、砂、JS—II型防水涂料的材质必须符合设计要求和施工及验收规范的规定.
b、水泥砂浆配合比要准确.
2、施工错做时应保护已做完的工程项目，防止碰撞造成未凝固前表面损伤。
六、安全文明施工
1、进场前多所有施工人员进行体检、登记造册及进场安全教育，签订安全施工合同。
2、对施工临边进行防护、施工外架进行隐患排查，确保施工安全。
3、施工过程中安全员进行跟踪检查,发现隐患及时处理。
4、相关人员和睦相处,有好往来，自觉接受现场甲方、监理的检查监督.
5、有恐高症、心脏病等不适宜登高作业人员严禁进行外墙封堵作业。
6、保证配合比符合施工要求，有足够的强度。
7、用电管理，严格执行电工的持证上岗制度，严禁私接电线，线路接头必须良好绝缘，不需裸露，开关、插座必须有绝缘外壳。
8、施工现场垃圾及时清运，严禁随意抛洒垃圾，并每天清扫施工道路、洒水降尘。
5
河南派普建设工程有限公司
