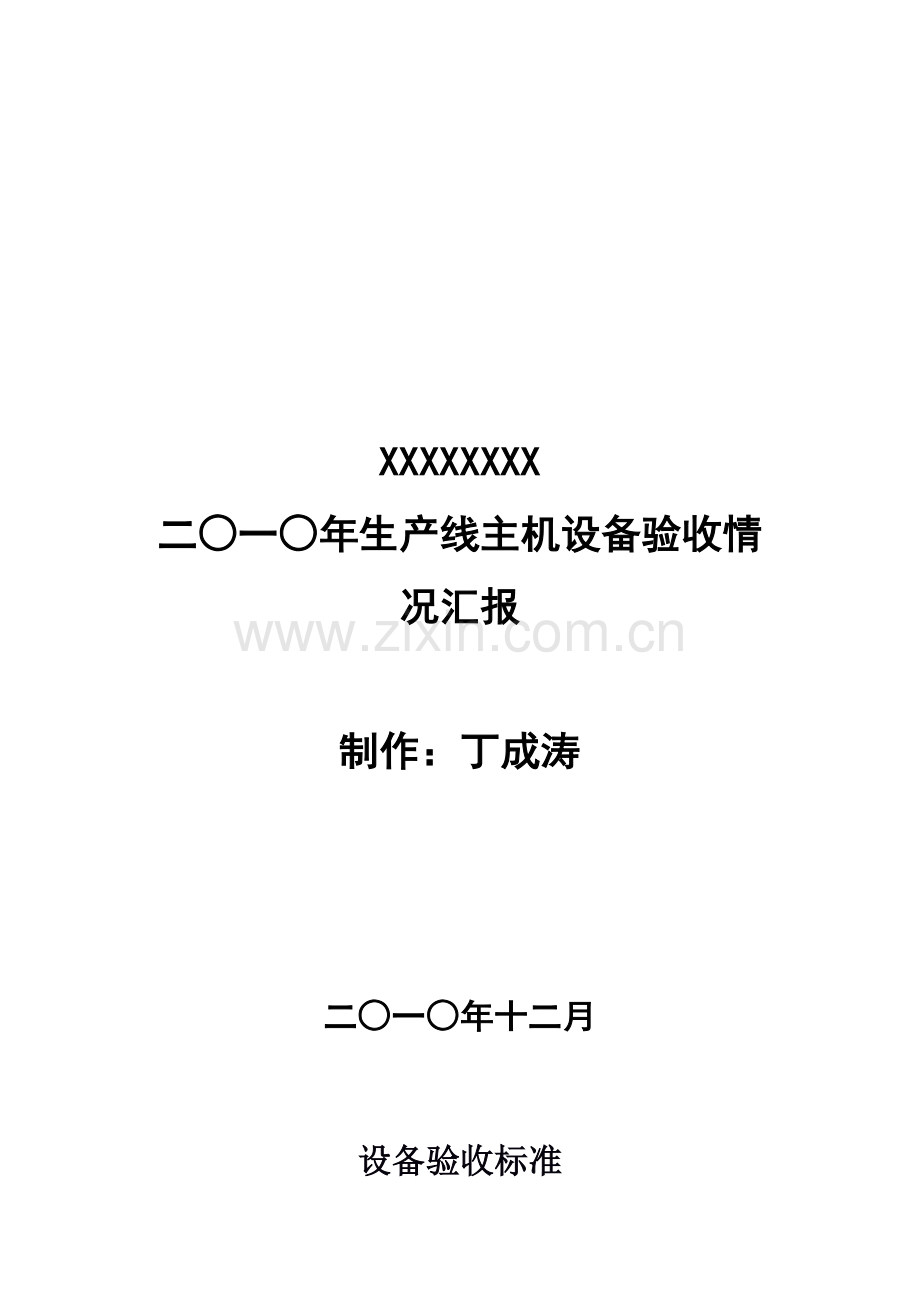

XXXXXXXX
二○一○年生产线主机设备验收情况汇报

制作：丁成涛

二○一○年十二月

设备验收标准
依据集团企业设备管理制度对混凝土搅拌站设备验收技术要求，确保设备质量，特制订本方案，简明说明项目可行性验收标准。
一、内容：
设备验收包含设备到厂后开箱验收和设备质量交接验收，以协议、GB10171-（国家标准）、 行标、为标准进行验收。
二、验收小组
集团企业：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
三、质量标准
2HZS180混凝土搅拌站设备实施GB10171-标准（国家标准）、行业标准文件，应标明代号），并应符合设计图纸技术要求，满足对应标准。
四、设备开箱验收：
1、设备到厂后，XXXXX现场人员进行开箱检验，对设备品名、规格、型号、数量等进行验收，随即依据订货协议，准备验收前各项工作。
2、开箱验收关键内容有：设备装箱和设备外表在运输过程中有没有损坏，依据设备装箱单清点技术资料，查对随机附件和备件，专用工具等是否相符，填写《设备验收单》。
3、设备包装实施GB/T4122.2-1996机械包装标准（标明标准名称及代号）。包装箱应有显著包装编号和起吊部位标志，并应有对应防变形垫板、支撑、拉筋，组装件应有显著并正确组对标志。
4、设备交货前应将交货清单一式二份递交甲方，乙方应向亚泰集团沈阳建材无偿提供完整正确多种技术文件，技术资料包含：设备总图、安装图、基础图、设备安装说明书、进口设备要求附进口报关单、操作使用及维修说明书、易损件备品备件明细表及图纸、发货清单、产品质量证实书、合格证、产品使用说明书、制造厂家、电气原理图及接线图、装箱单等。
五、验收方法
1、 数量及外观验收
货到全后甲方即以电话或传真方法通知乙方，乙方接到通知后二十四小时内派人到甲方现场，双方代表共同开箱点件面检，如因包装不妥或运输原因造成设备质量下降或破损、缺件等，乙方负担责任。
2、 质量验收
设备安装调试达成设计及产品说明书要求要求，视为安装调试合格，本工程为交钥匙工程，待设备进行正式投产无问题后视为基础验收合格，质保期内未出现质量问题，视为最终验收合格。
3、 标志、包装、运输、贮存、涂漆
（1）、产品标志
设备应在本体显著位置装有固定金属铭牌,铭牌应标明制造单 位、产品名称、型号、规格、产品编号、产品重量及制造日期等。
（2）、包装、运输、贮存、涂漆
2.1 设备涂漆、包装按GB3181-82《涂膜颜色标准样本》要求。
2.2 有防腐衬里设备,在运输过程中,其衬里面严禁和溶剂、油类物质接触; 为预防猛烈震动及机械损伤,可在醒目位置上标明"衬里制品、严禁撞击"字样。
2.3 在运输过程中,衬里设备罐内,不许可装载阀门、管件等重物,以防损坏衬里面。
4、质量责任
乙方交付货物不符合协议质量标准，甲方选择退货或换货，并要求乙方赔偿给甲方造成全部损失。
5、设备安装验收：
经确定已达成技术规范要求、环境保护、安全全部符合标准，参与验收人员共同签字后移交使用部门，在报销时验收单随发票移交财务部。
六、验收内容
1、机械部分
（1）、搅拌主机BHS4500/3000，液压系统采取BHS企业生产，润滑油泵进口，减速机德国原装进口，搅拌主机内粉料出口用胶皮管延长和搅拌叶接触。
（2）、外加剂系统为防腐或不锈钢泵，搅拌采取防腐循环泵，液剂罐2个/站,每罐储量10T。计量称为大于90千克白钢制作。
（3）、输送带为青岛六厂生产，全为环型带，平皮带为4层尼龙线，上胶4.5mm，下胶1.5mm；斜皮带减速机采取外置式，6层尼龙线上胶5mm，下胶1.5mm，全部托辊、壁厚度不低于4mm，轴承座为铸件加工。
（4）、空压机为复盛，气缸为韩国或亚德克。电磁阀为品牌产品。气路设计充足考虑冬季施工设计，确保冬季施工气路顺畅、不冻。
（5）、螺旋机为WAM，有中间节检修平台。
（6）、粉料蝶阀为WAM，液体蝶阀为气动衬胶蝶阀。
（7）、传感器采取TOLIDO ，性能略低于化工类标准。
（8）、卸料门和卸料斗有冲水清洗装置。
（9）、检验机械加工件表面(颜色,处理工艺是否正确, 外观有否擦伤痕迹/锐边/尖角等)。
（10）、确保机械零件按图加工，要求提供符合要求关键尺寸表。
（11）、检验机械加工部件装配是否正确及完整, 有没有装反, 装错或遗漏。
（12）、检验紧固件(螺丝螺母卡簧等)是否安装正确,完整及可靠。
（13）、检验关键标准件是否安装正确,工作正常,动作顺畅,速度异常等现象, 不可替换除非尤其指示。
（14）、检验全部移动零部件是否移动顺畅。
（15）、检验设备在使用过程中是否可靠,安全, 不可有夹伤或损伤操作人员危险和隐患。
2、电气控制部分
（1）、检验电控元件是否为进口品牌，按钮为日本和泉，关键电气施奈德，电气元件连线长度, 是否在设备使用中有干涉, 布线是否合理, 人工检测连线正确性。
（2）、检验电路板是否按图加工,电子零件是否贴装正确,人工检测输入输出电压电流是否正常。
（3）、人工检验或连接到设备上以确定电缆连接是否连通, 电缆长度是否正确, 电缆和零件焊接时是否有短接虚焊,是否有热塑管保护。
（4）、最终通电前，检验全部连接是否按电路图正确连接。
（5）、检验电源连接器/连接件是否安装正确, 人工检验是否通电。
七、试机验收
1、搅拌站调试正常后每小时连续生产台时产量≥150立，主机收尘21㎡（布袋式），粉尘排放量≤20mg/m³，收尘器坐落在斜皮带滚筒罩上方，分步收尘，主机收尘开孔≥φ300mm，粉仓收尘不少于22㎡脉冲收尘，达成排放≤20mg/m³，封闭空间内达成排放≤20mg/m³标准。
2、控制系统;程序软件双机双控，PLC采取欧姆龙企业产品，最少有八大报表功效：生产日报表、生产消耗报表、泵送方法统计报表、强度统计报表、司机工作量统计报表、搅拌车工作量统计报表、机组工作量统计报表、司机运输趟数统计报表，以上多种报表能以时间段存现在一张表上，如每班全部司机工作量统计以时间段存现在一张表上。操作台上按钮鼠标化，在自动变为手动时，数据能进入数据库并能统计，有泥浆回收程序及硬件接口，有成型泥浆回收设计及实施方案，有ERP扩展接口。
3、输送带托辊自清理装置，不沾料设计。清扫器确保清扫效果。
斜皮带有处理落料清理设施或便于清理设计，确保封闭底板不承受落料压力，确保长久使用寿命。
4、水称下加压泵为管道污水泵、含蓄水池到计量称泵送系统，水泵选择潜水电泵。
5、工艺部署合理，有足够维修空间，搅拌主机平台不低于36㎡/单线，卸料斗有振动器，拢料斗有流量控制装置，多种电源线，负载线，控制线部署整齐、合理、线号清楚，外线槽采取镀锌，有网孔，便于散热。
6、多种护栏护网、转动罩、皮带罩、爬梯、缓台、检修平台，到中控室和搅拌楼一层平台楼梯角度小于45度，符合操作安全规程和国家安全标准。
7、搅拌站采取4-1-4粉仓部署形式，中间仓为共用仓。破拱气垫采取进口品牌，经久耐用。提供粉状物料罐制作图纸一套。后台增设外加剂粉剂计量系统。
8、每条生产线含标准斜皮带100mm保温板全封闭及主楼封闭。美观实用。
9、污水处理系统必需是成熟经验系统，能够确保全部废水回收利用，污水达成零排放。提供全套零排放处理方案及实施方案。
（1）沙石污水回收设备采购、安装须和搅拌站安装进度同时，乙方签署采购协议前，和甲方相关技术人员对该设备实际使用效果进行实地考察，确定达成零排放标准；双方技术人员共同确定污水回收系统硬件设施接口及自控程序。
（2）砂石污水全自动回收，在全部商混品种生产过程中，做到沙石污水零排放；夏季雨水量大时须确保污水池不溢出。
（3）在确保污水中泥浆含量≤4%时，污水能够达成零排放标准。要求零排放系统含德国进口浓度测量仪。
（4）从投产开始，收尘环境保护达成20mg/m³以下，污水达成零排放标准。
10、大外封闭空间内达成排放≤20mg/m³标准。
11、结构件符合国家标准，根据国家标准钢结构板材厚度制作。
12、技术要求未明确部分根据招标文件实施。
13、轴端密封保60万m³，衬板保20万m³。
14、拥有外加剂电加热系统。
八、应用表单：
《设备验收单》
《HZS180搅拌站单站配置标准及明细》

亚泰集团沈阳建材
8月30日
