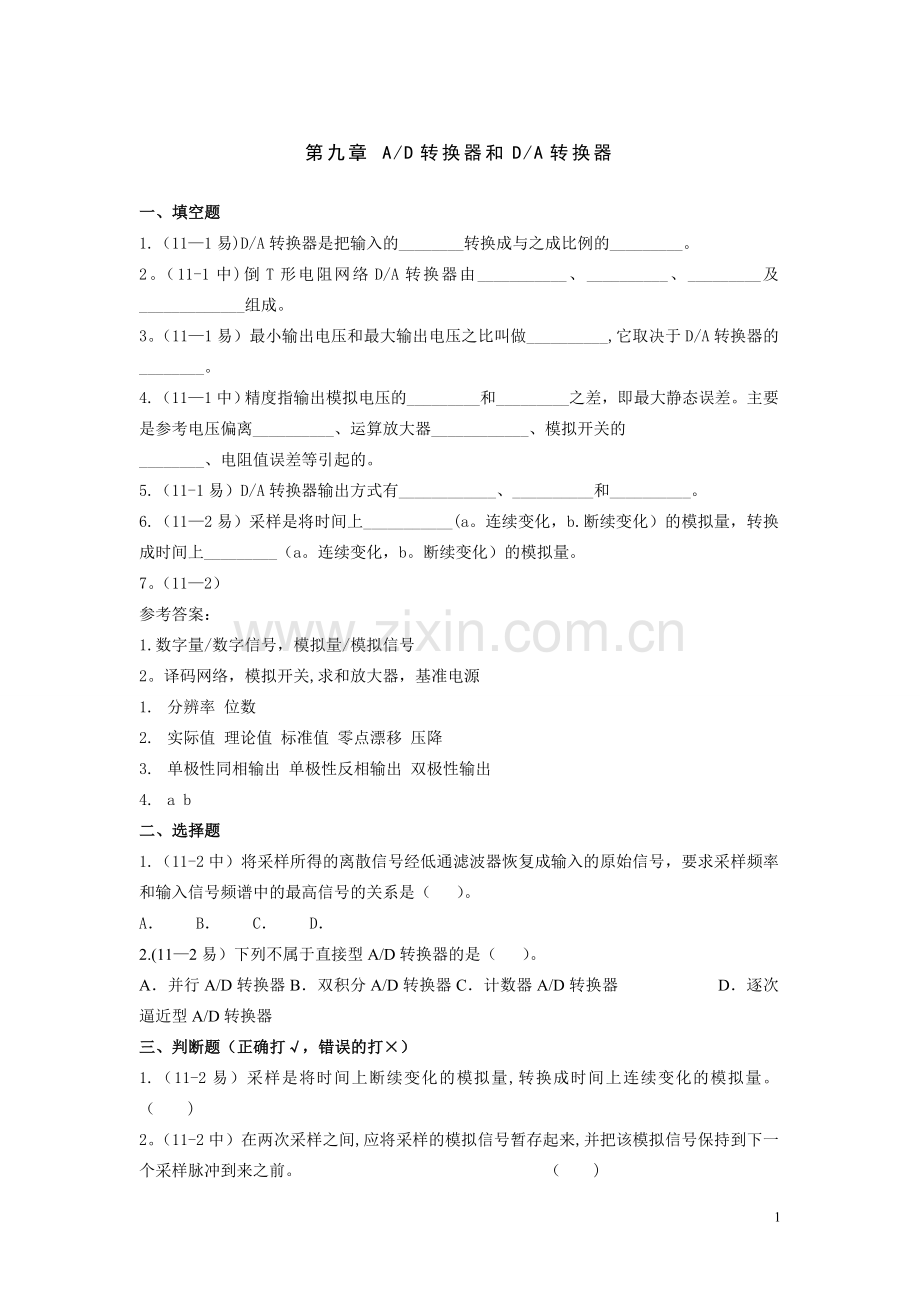

第九章 A/D转换器和D/A转换器
一、填空题
1.（11—1易)D/A转换器是把输入的________转换成与之成比例的_________。
2。（11-1中)倒T形电阻网络D/A转换器由___________、__________、_________及_____________组成。
3。（11—1易）最小输出电压和最大输出电压之比叫做__________,它取决于D/A转换器的________。
4.（11—1中）精度指输出模拟电压的_________和_________之差，即最大静态误差。主要是参考电压偏离__________、运算放大器____________、模拟开关的
________、电阻值误差等引起的。
5.（11-1易）D/A转换器输出方式有____________、__________和__________。
6.（11—2易）采样是将时间上___________(a。连续变化，b.断续变化）的模拟量，转换成时间上_________（a。连续变化，b。断续变化）的模拟量。
7。（11—2）
参考答案：
1.数字量/数字信号，模拟量/模拟信号
2。译码网络，模拟开关,求和放大器，基准电源
1. 分辨率 位数
2. 实际值 理论值 标准值 零点漂移 压降
3. 单极性同相输出 单极性反相输出 双极性输出
4. a b
二、选择题
1.（11-2中）将采样所得的离散信号经低通滤波器恢复成输入的原始信号，要求采样频率和输入信号频谱中的最高信号的关系是（ ）。
A． B． C． D．
2.(11—2易）下列不属于直接型A/D转换器的是（ ）。
A．并行A/D转换器B．双积分A/D转换器C．计数器A/D转换器 D．逐次逼近型A/D转换器
三、判断题（正确打√，错误的打×）
1.（11-2易）采样是将时间上断续变化的模拟量,转换成时间上连续变化的模拟量。 （ )
2。（11-2中）在两次采样之间,应将采样的模拟信号暂存起来,并把该模拟信号保持到下一个采样脉冲到来之前。 （ )

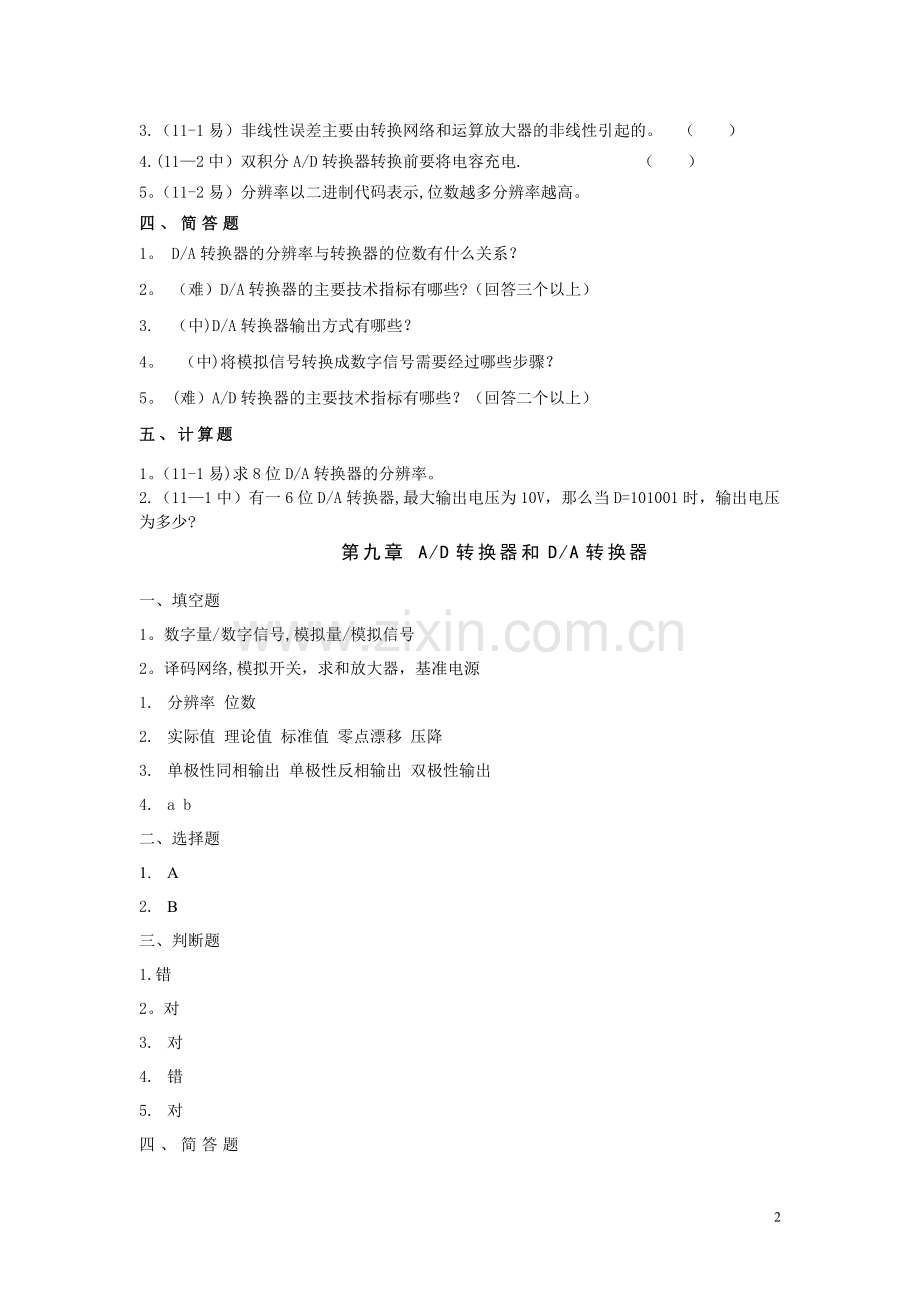

3.（11-1易）非线性误差主要由转换网络和运算放大器的非线性引起的。 （ ）
4.(11—2中）双积分A/D转换器转换前要将电容充电. （ ）
5。（11-2易）分辨率以二进制代码表示,位数越多分辨率越高。
四、简答题
1。 D/A转换器的分辨率与转换器的位数有什么关系？
2。 （难）D/A转换器的主要技术指标有哪些?（回答三个以上）
3. （中)D/A转换器输出方式有哪些？
4。 （中)将模拟信号转换成数字信号需要经过哪些步骤？
5。 (难）A/D转换器的主要技术指标有哪些？（回答二个以上）
五、计算题
1。（11-1易)求8位D/A转换器的分辨率。
2. （11—1中）有一6位D/A转换器,最大输出电压为10V，那么当D=101001时，输出电压
为多少?
第九章 A/D转换器和D/A转换器
一、填空题
1。数字量/数字信号,模拟量/模拟信号
2。译码网络,模拟开关，求和放大器，基准电源
1. 分辨率 位数
2. 实际值 理论值 标准值 零点漂移 压降
3. 单极性同相输出 单极性反相输出 双极性输出
4. a b
二、选择题
1. A
2. B
三、判断题
1.错
2。对
3. 对
4. 错
5. 对
四、简答题
1. D/A转换器的分辨率与转换器的位数有什么关系？
参考答案：
1）.分辨率是指最小输出电压和最大输出电压之比；
2)。对于N位D/A转换器，分辨率为1/（2N—1）.
2. (难）D/A转换器的主要技术指标有哪些？（回答三个以上)
参考答案：
分辨率；精度；线性度；转换速度;温度系数等。
3。 （中）D/A转换器输出方式有哪些？
参考答案：
单极性同相输出、单极性反相输出和双极性输出。
4. （中）将模拟信号转换成数字信号需要经过哪些步骤？
参考答案:
采样、保持、量化与编码四个步骤。
5. （难）A/D转换器的主要技术指标有哪些？(回答二个以上）
参考答案：
分辨率；相对误差；转换速度；温度系数等.
五、计算题
1.(11-1易）求8位D/A转换器的分辨率。
参考答案：
分辨率为：1/（28-1）=1/255=0.0039
2.（11-1中）有一6位D/A转换器，最大输出电压为10V，那么当D=101001时，输出电压为多少?
参考答案：
6位D/A转换器的分辨率为：1/（26—1）=1/63=0。0159
101001=41,41＊0。0159*10V=6。5V
也可以直接用101001=41，111111=63，41/63＊10V=6.5V
