标准电线平方数和直径一览表.doc

标准电线平方数和直径一览表
电线（平方毫米)
导体直径（毫米)
25℃铜线载流量
1。5
1。38
18A
2。5
1。78
26A
4
2。25
38A
6
2。76
44A
10
1。33×7
68A
16
1。70×7
80A
25
2.10×7
109A
35
2。50×7
125A
50
1.78×19
163A
70
2。10×19
202A
95
2。50×19
243A
注：以上导体直径指BV 塑铜线及 BLV 塑铝线

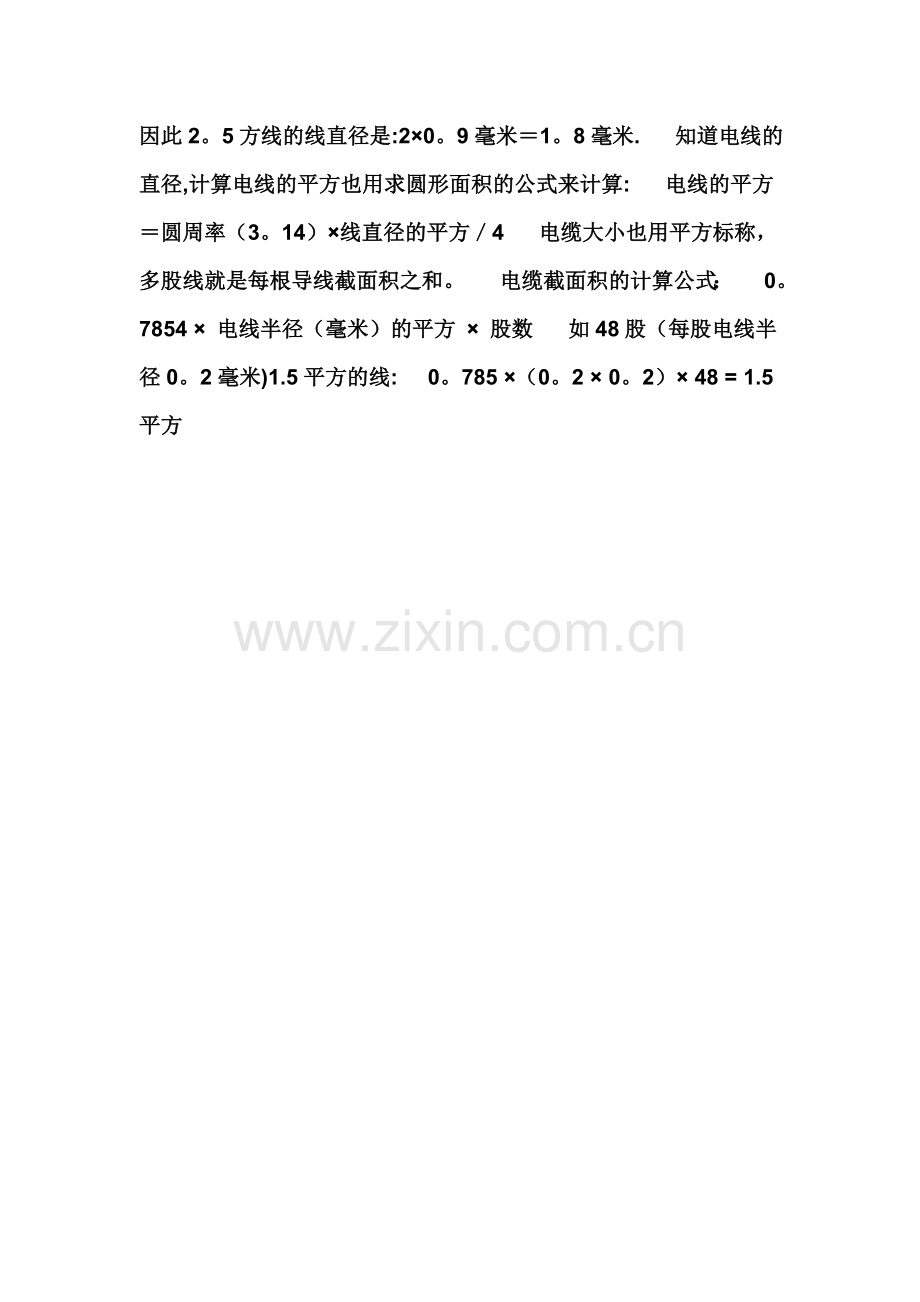

换算方法：     知道电线的平方，计算电线的半径用求圆形面积的公式计算：     电线平方数（平方毫米)＝圆周率(3。14）×电线半径（毫米）的平方     知道电线的平方，计算线直径也是这样,如：     2。5方电线的线直径是：2.5÷ 3。14 = 0.8,再开方得出0.9毫米，因此2。5方线的线直径是:2×0。9毫米＝1。8毫米.     知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:     电线的平方＝圆周率（3。14）×线直径的平方／4     电缆大小也用平方标称，多股线就是每根导线截面积之和。     电缆截面积的计算公式：     0。7854 × 电线半径（毫米）的平方 × 股数     如48股（每股电线半径0。2毫米)1.5平方的线:     0。785 ×（0。2 × 0。2）× 48 = 1.5平方
