资源描述

1、消防安全标志图例第一部分:提示类标志序号标志图例名称设置说明1消防手动报警按钮标志设置在手动火灾报警按钮附近,标明名称和使用方法。2消火栓起泵按钮设置在室内消火栓附近,标明名称和使用方法。3发声警报器标志设置在发声警报器或其启动装置附近。4消防水带标志设置在消防水带附近位置。5地下消火栓标志设置在室外地下消火栓附近或墙面上,标明名称和位置。6地上消火栓标志设置在室外地上消火栓附近或墙面上,标明名称和位置。7防火卷帘按钮标志设置在防火卷帘按钮旁边,标明操作方法。8防火门标志设置在防火门附近或上面,提示常闭防火门保持关闭(结合单位实际,标识既可为横向、也可为纵向)。9阀门状态表示牌设置在阀门上,提

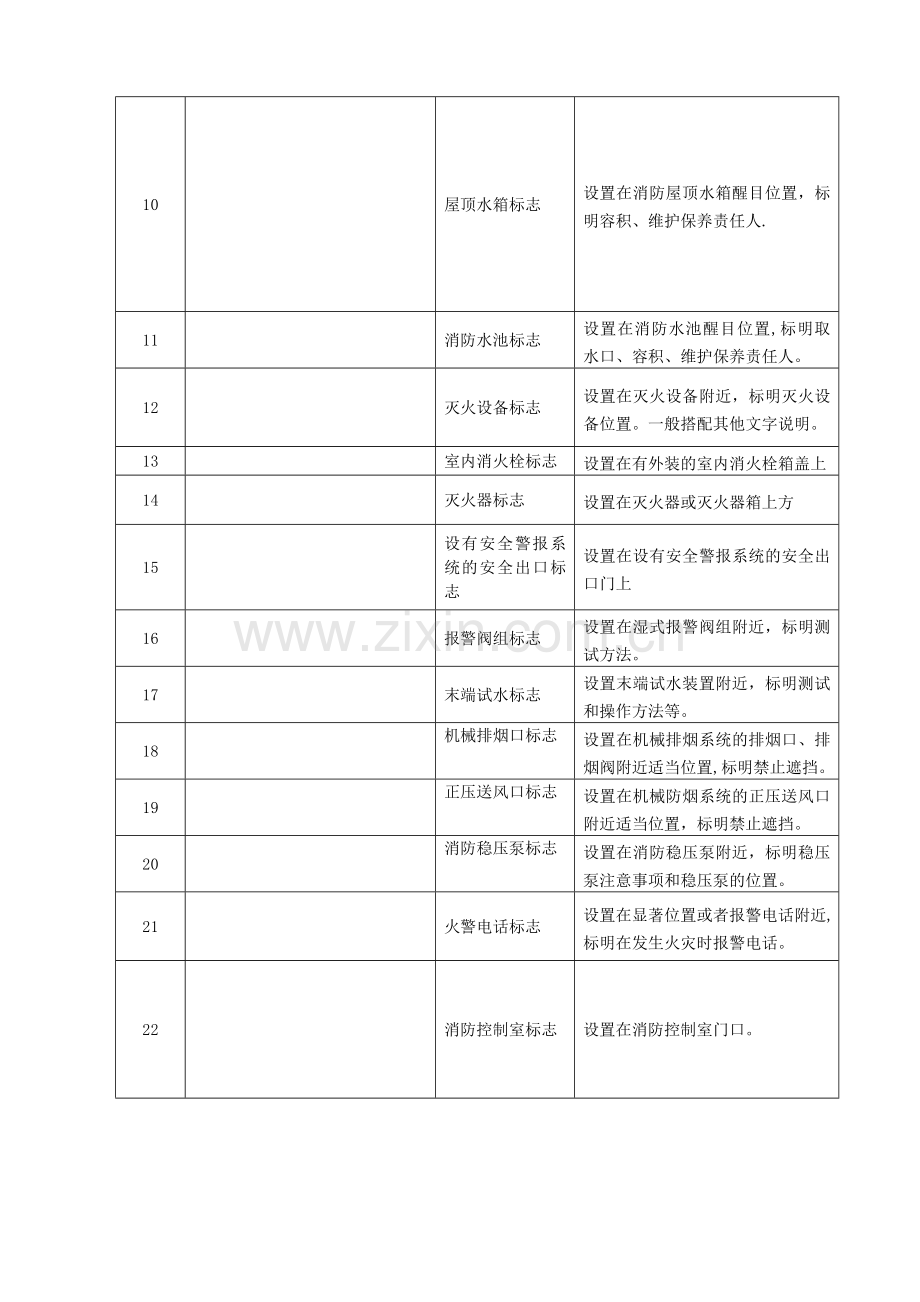

2、示阀门应该保持的状态10屋顶水箱标志设置在消防屋顶水箱醒目位置,标明容积、维护保养责任人.11消防水池标志设置在消防水池醒目位置,标明取水口、容积、维护保养责任人。12灭火设备标志设置在灭火设备附近,标明灭火设备位置。一般搭配其他文字说明。13室内消火栓标志设置在有外装的室内消火栓箱盖上14灭火器标志设置在灭火器或灭火器箱上方15设有安全警报系统的安全出口标志设置在设有安全警报系统的安全出口门上16报警阀组标志设置在湿式报警阀组附近,标明测试方法。17末端试水标志设置末端试水装置附近,标明测试和操作方法等。18机械排烟口标志设置在机械排烟系统的排烟口、排烟阀附近适当位置,标明禁止遮挡。19正压

3、送风口标志设置在机械防烟系统的正压送风口附近适当位置,标明禁止遮挡。20消防稳压泵标志设置在消防稳压泵附近,标明稳压泵注意事项和稳压泵的位置。21火警电话标志设置在显著位置或者报警电话附近,标明在发生火灾时报警电话。22消防控制室标志设置在消防控制室门口。23消防水泵房设置在消防水泵房门口.24柴油发电机房设置在柴油发电机房门口。25储油间设置在储油间门上26消火栓水泵接合器标志设置在消火栓水泵接合器或附近的墙面上,标明名称和供水系统。27喷淋水泵接合器标志设置在喷淋水泵接合器或附近的墙面上,标明名称和供水系统。28消防电梯标志设置在消防电梯口,标明消防电梯的位置。29气压罐标志设置在气压罐上

4、。30电脑CRT主机显示屏标志设置在电脑CRT主机适当位置。31双回路电源标志设置在双回路电源适当位置。32防火卷帘控制柜标志设置在防火卷帘控制柜上,数量多时编号。33消防报警联动主机控制柜标志设置在消防报警联动主机控制柜上。34消防广播控制柜标志设置在消防广播控制柜上。35消防排烟阀控制柜标志设置在消防排烟阀控制柜上。36消防正压风机控制柜标志消火栓泵控制柜、喷淋控制柜、配电室、消防水箱、消防电话插孔、消防排烟控制柜、消防送风控制柜等设施的标识,参照此图样式制作。结合单位实际,标识既可为横向、也可为纵向。37湿式报警阀标志设置在湿式报警阀或附近的墙面上。38喷淋泵标志设置在喷淋泵或附近的墙面

5、上.39消火栓泵标志设置在消火栓泵或附近的墙面上。40水力警铃标志设置在水力警铃附近的墙面上。41总平面布局标志设置在单位显著位置,标明单位的消防水源、消防车通道、消防安全重点部位、安全出口和疏散路线、主要消防设施位置等内容。42疏散指示图标志设置在房门后中上部或每个楼层显著位置,标明本层疏散路线、安全出口、室内消防设施位置等内容.第二部分:警示类标志序号标志图例名称设置说明1电梯提示标志设置在电梯口。2防火卷帘地面警示标志设置在防火卷帘下方地面上,标明防火卷帘下方禁放物品。3防火卷帘墙面标志设置在防火卷帘两侧墙面,标明防火卷帘下方禁放物品。4安全出口标志设置在安全出口旁边,标明严禁锁闭。5防

6、火间距标志设置建筑物墙面上,标明“防火间距”字样及宽度,提示严禁占用。6消防车道标志设置在消防车道两侧墙面上,标明宽度,提示严禁占用.7易燃易爆场所禁带火种标志设置在易燃易爆场所显著位置,提示该场所禁止携带火种。8易燃易爆场所禁穿化纤类服装标志设置在易燃易爆场所出入口位置,提示该场所禁穿化纤类服装。9禁止吸烟标志设置在易燃易爆场所、公共聚集场所显著位置,提示该场所禁止吸烟。10禁止穿钉鞋标志设置易燃易爆场所出入口,提示该场所禁止穿带钉鞋。11禁止存放易燃物品标志设置在不能存放易燃物品的场所,提示该场所禁止存放易燃物品.12禁止烟火标志设置在可燃物品仓库、易燃易爆场所或其他场所,提示该场所严禁烟

7、火。13严禁住宿与生产、存储、经营场所合用设置在生产、存储、经营场所。14电闸下严禁堆放可燃物品设置在电闸上或附近。15仓库物品堆放要符合“五距”要求设置在仓库物品堆放处。16配电箱下严禁堆放可燃物品设置在配电箱上或附近.17严禁私拉、乱接电线设置在生产经营场所。18易燃气体标志设置在存放容器上或存放易燃气体的场所。可以标明储存的种类和数量。19易燃液体标志设置在盛装容器上或存放易燃液体的场所。可以标明储存的种类和数量.20易燃固体标志设置在包装箱上或存放易燃固体的场所.可以标明储存的种类和数量。21氧化剂标志设置在包装箱上或存放氧化剂的场所。数字表示氧化剂的种类.22当心火灾标志设置在容易发生火灾或发生火灾造成严重后果的场所.第三部分:操作类序号标志图例名称设置说明1灭火器使用说明设置在灭火器箱门或箱盖。2 消火栓使用说明设置在消火栓箱附近明显位置和箱门内侧。
