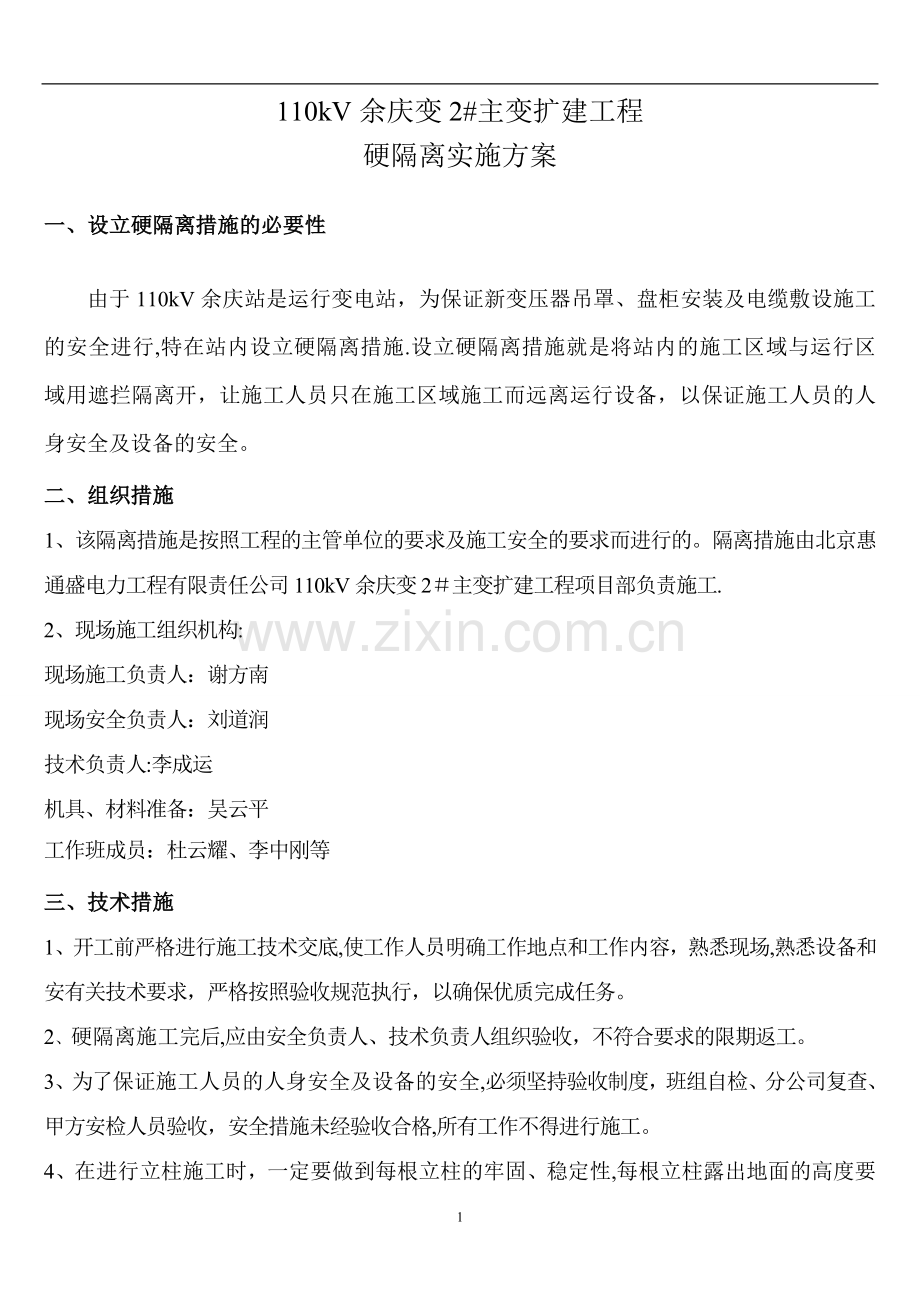

110kV余庆变2#主变扩建工程
硬隔离实施方案
一、设立硬隔离措施的必要性
由于110kV余庆站是运行变电站，为保证新变压器吊罩、盘柜安装及电缆敷设施工的安全进行,特在站内设立硬隔离措施.设立硬隔离措施就是将站内的施工区域与运行区域用遮拦隔离开，让施工人员只在施工区域施工而远离运行设备，以保证施工人员的人身安全及设备的安全。
二、组织措施
1、该隔离措施是按照工程的主管单位的要求及施工安全的要求而进行的。隔离措施由北京惠通盛电力工程有限责任公司110kV余庆变2＃主变扩建工程项目部负责施工.
2、现场施工组织机构:
现场施工负责人：谢方南
现场安全负责人：刘道润
技术负责人:李成运
机具、材料准备：吴云平
工作班成员：杜云耀、李中刚等
三、技术措施
1、开工前严格进行施工技术交底,使工作人员明确工作地点和工作内容，熟悉现场,熟悉设备和安有关技术要求，严格按照验收规范执行，以确保优质完成任务。
2、硬隔离施工完后,应由安全负责人、技术负责人组织验收，不符合要求的限期返工。
3、为了保证施工人员的人身安全及设备的安全,必须坚持验收制度，班组自检、分公司复查、甲方安检人员验收，安全措施未经验收合格,所有工作不得进行施工。
4、在进行立柱施工时，一定要做到每根立柱的牢固、稳定性,每根立柱露出地面的高度要一致.在成排的立柱一定要做到横平竖直，保证美观性。
5、在进行遮栏网的施工的时候，将每一个固定点用专用螺丝固定牢固。
四、硬隔离措施具体设立
1、户外主变压器区域
在＃1主变压器区域设立硬隔离措施,在#1主变周围(包括中性点设备)使用隔离网隔离；每隔3米立一个1.2米高的专用立柱，然后用遮栏网将全部的立柱连接成整体。安装立柱时地面如果是硬化地面,则采用水泥浇筑的方式将其立柱固定，如是软土就直接打入土中将其立柱固定。为了防止隔离网倒塌，每隔10米必须加斜撑。硬隔离措施设立好后，在遮栏网上每隔5米的距离向外挂 “止步 高压危险"警示牌。
由于该工程停电工作比较复杂，为了确保人身、设备的安全，每次停电时在施工区域临时加装硬隔离措施。
2、开关场内设立隔离措施的范围如附图所示：
2。1、在110kV开关场设立硬隔离措施，在110kV开关场靠＃1主变侧采用隔离网隔离，粗实线表示硬隔离网，为了便于值班人员对设备的巡视，在隔离区域靠＃1主变侧开有临时门，门钥匙交给值班人员保管。
2。2、为了保证施工人员的人身安全及设备的安全，在硬隔离区域内工作时,在工作地点设有临时的软隔离措施。
五、危险点分析及控制措施
危险点
控制措施
工作人员对现场情况不明
1、在进行施工前对工作人员交底，要求每一个工作班组成员都要熟悉工作的范围,工作的内容工作的地点。
2、工作前把带电的区域及不带电的区域个每一个工作班组成员进行交底。
人员配备
不 当
1、工作负责人必须具备较熟练的本工种技术水平和动手能力，应具有很强的责任心和安全意识，以及一定的组织指挥能力.
2、工作班人员技术熟练，有较强安全意识和工作责任心，能在班长或工作负责人的指导下，保质保量且安全地进行工作。
工作现场失去监护
1、工作期间工作负责人（监护人）不得无故离开现场.如果不得不离开时，必须汇报工作票签发人指定另一位能胜任职责的人员替代，同时在工作票上履行工作负责人变更手续,并向全体工作人员交待清楚。返回时同样要认真履行交接手续。
2、在全部停电或部分停电时,只有安全措施可靠，工作人员集中在一个工作地点，确无误碰、误入、无触电危险的情况下，工作负责人方可参与工作。
3、专职监护人，各班组协同作业工作负责人(监护人）不准参与工作，不准离开现场。
触电伤人及误碰带电设备
1、在施工现场进行施工的时候与带电设备保持足够的安全距离(110kV带电设备1.5米）。
2、对现场的每一个带电部分、带电设备都要对施工成员交代清楚,每个成员都要清楚明白签字后才能够进行施工.
3、在施工现场进行施工的时候,不得随意的抛掷工器具和施工材料等物品。
4、设专人监护并随时纠正违规行为，督促保持安全距离。
5、施工中搬运长物时应平拿平放，应两人放倒搬运。
