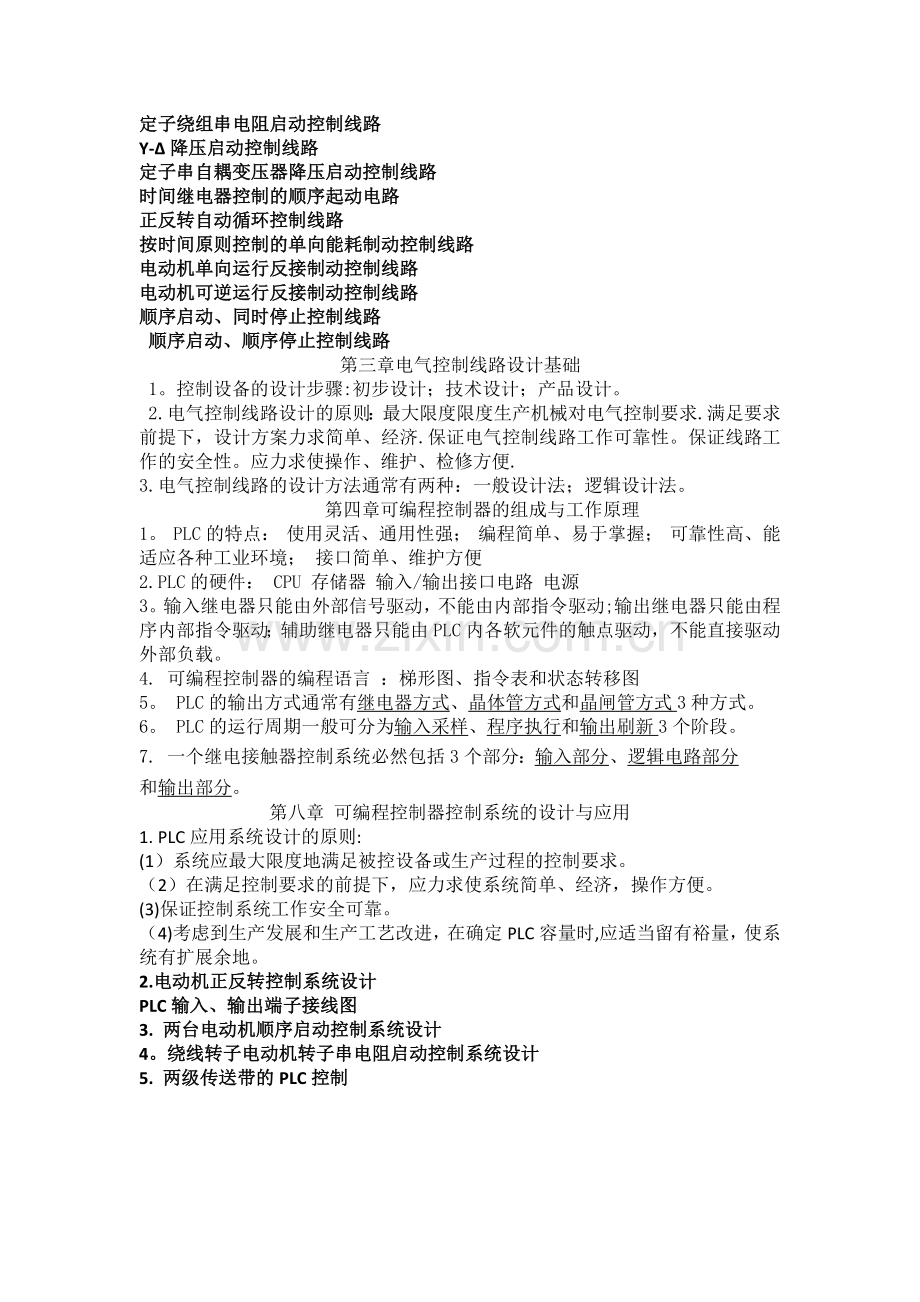

电气控制技术复习总结.doc

定子绕组串电阻启动控制线路
Y-Δ降压启动控制线路
定子串自耦变压器降压启动控制线路
时间继电器控制的顺序起动电路
正反转自动循环控制线路
按时间原则控制的单向能耗制动控制线路
电动机单向运行反接制动控制线路
电动机可逆运行反接制动控制线路
顺序启动、同时停止控制线路
顺序启动、顺序停止控制线路
第三章电气控制线路设计基础
1。控制设备的设计步骤:初步设计；技术设计；产品设计。
2.电气控制线路设计的原则：最大限度限度生产机械对电气控制要求.满足要求前提下，设计方案力求简单、经济.保证电气控制线路工作可靠性。保证线路工作的安全性。应力求使操作、维护、检修方便.
3.电气控制线路的设计方法通常有两种：一般设计法；逻辑设计法。
第四章可编程控制器的组成与工作原理
1。 PLC的特点： 使用灵活、通用性强； 编程简单、易于掌握； 可靠性高、能适应各种工业环境； 接口简单、维护方便
2.PLC的硬件： CPU 存储器 输入/输出接口电路 电源
3。输入继电器只能由外部信号驱动，不能由内部指令驱动;输出继电器只能由程序内部指令驱动；辅助继电器只能由PLC内各软元件的触点驱动，不能直接驱动外部负载。
4. 可编程控制器的编程语言 ：梯形图、指令表和状态转移图
5。 PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
6。 PLC的运行周期一般可分为输入采样、程序执行和输出刷新3个阶段。
7. 一个继电接触器控制系统必然包括3个部分：输入部分、逻辑电路部分和输出部分。
第八章 可编程控制器控制系统的设计与应用
1. PLC应用系统设计的原则:
(1）系统应最大限度地满足被控设备或生产过程的控制要求。
（2）在满足控制要求的前提下，应力求使系统简单、经济，操作方便。
(3)保证控制系统工作安全可靠。
（4)考虑到生产发展和生产工艺改进，在确定PLC容量时,应适当留有裕量，使系统有扩展余地。
2.电动机正反转控制系统设计
PLC输入、输出端子接线图
3. 两台电动机顺序启动控制系统设计
4。绕线转子电动机转子串电阻启动控制系统设计
5. 两级传送带的PLC控制
