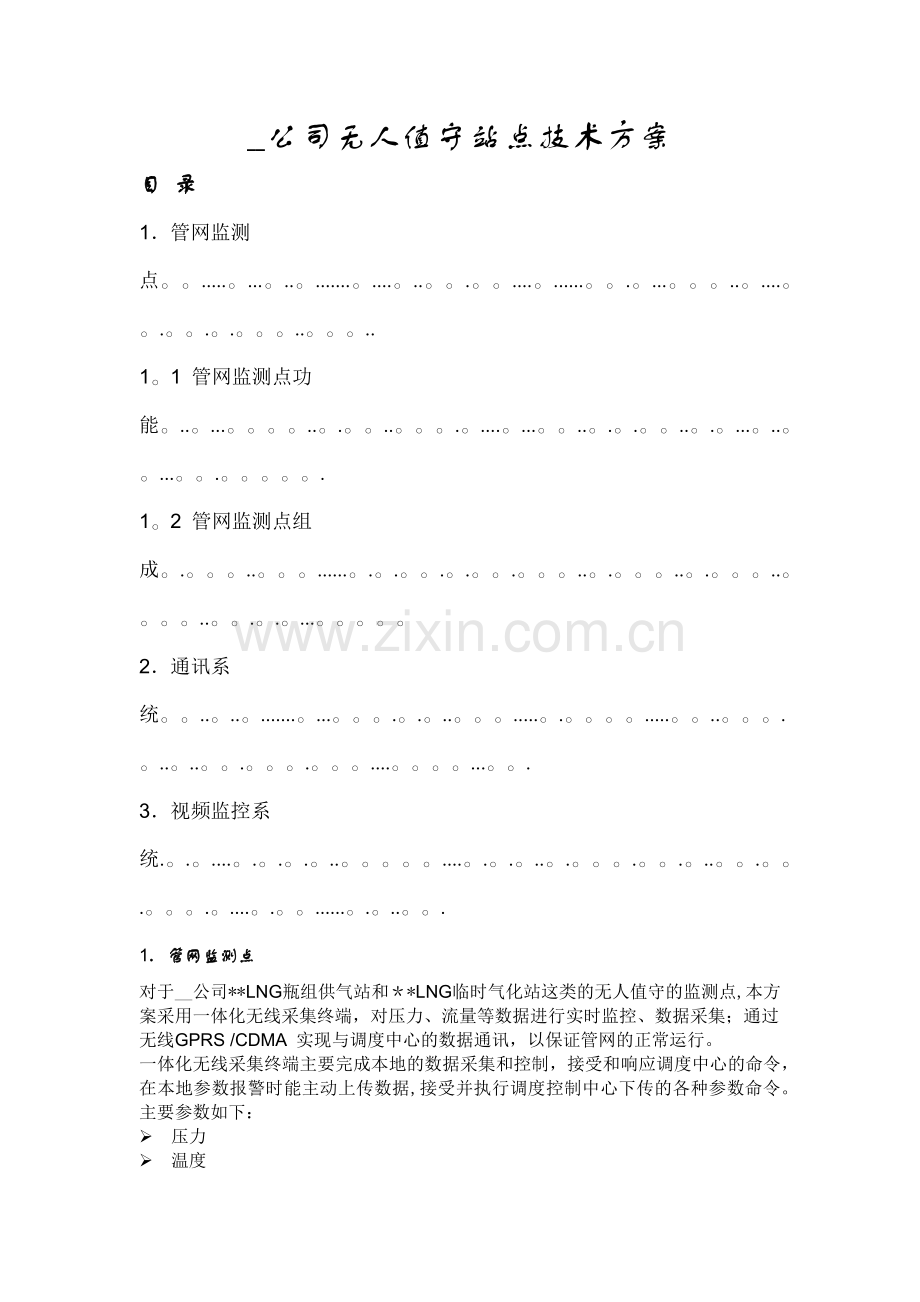

__公司无人值守站点技术方案
目 录
1．管网监测点。。.....。...。..。.......。....。..。。.。。....。......。。.。...。。。..。....。。.。。.。.。。。..。。。..
1。1 管网监测点功能。..。...。。。。..。.。。..。。。.。....。...。。..。.。.。。..。.。...。..。。...。。.。。。。。.
1。2 管网监测点组成。.。。。..。。。......。.。.。。.。.。。.。。。..。.。。。..。.。。。..。。。。..。。.。.。...。。。。。
2．通讯系统。。..。..。.......。...。。。.。.。..。。。.....。.。。。。.....。。..。。。.。..。..。。.。。。.。。。....。。。。...。。.
3．视频监控系统.。.。....。.。.。.。..。。。。。....。.。.。..。.。。。.。。.。..。。.。。.。。。.。....。.。。......。.。..。。.
1．管网监测点
对于__公司**LNG瓶组供气站和＊*LNG临时气化站这类的无人值守的监测点,本方案采用一体化无线采集终端，对压力、流量等数据进行实时监控、数据采集；通过无线GPRS /CDMA 实现与调度中心的数据通讯，以保证管网的正常运行。
一体化无线采集终端主要完成本地的数据采集和控制，接受和响应调度中心的命令，在本地参数报警时能主动上传数据,接受并执行调度控制中心下传的各种参数命令。主要参数如下：
Ø 压力
Ø 温度
Ø 瞬时流量
Ø 累积流量
Ø 阀门状态采集
Ø 阀门控制
Ø 泄漏报警
Ø 视频监控
Ø 声光报警
1.1 管网监测点功能
1) 无线采集终端作为无人值守站可将站点信息上传至调度中心，调度中心在采集站点数据的同时，也可监控其工作状态,并记录、统计、存档。对于及时了解系统情况、维护系统安全起到重要作用。
2） 无线采集终端采用 GPRS/CDMA轮巡的通讯方式，管网运行正常情况下调度中心通讯处理机按顺序轮巡所有站点，每个站点接受轮巡并上传数据。
3) 无线采集终端具有高可靠性、稳定性和灵活性,及较高的性能价格比。
4） 无线采集终端配置完善的防雷系统和接地系统。
5) 无线采集终端可针对国内外不同品牌、不同型号、不同协议规格的流量计算机和体积修正仪进行稳定高效的通讯，为用户节约了成本和维护费用。
1.2 管网监测点组成
管网监测点主要由以下设备组成:
. RTU
完成站场的自动控制，连接测控仪表，上传参数数据，接收控制命令并下达执行。
. 无线路由器
作为通信信道，完成RTU与调度中心的无线通信接入。
. 防雷栅
电源和通讯的防雷击保护设备，保证系统的安全可靠稳定运行。
. 供电系统
包括 UPS供电系统和太阳能供电系统,保证系统的连续不间断运行。
. 压力、温度变送器、阀门、流量计算机等智能仪表。
. 视频监控设备
现场设置两个摄像头，一个用于监控储罐的标度，另一个用于现场的安防监
控.
5.3管网监测点拓扑结构
略
2．通讯系统
通讯系统是SCADA 系统的重要组成部分,承担着调度中心与终端站双向数据传输的任务。通讯网络的设计要考虑今后SCADA 系统的扩展，为系统增建终端站提供灵活、方便、模块化的解决方案.
考虑到整个系统的综合性价比，本方案在通信系统的设计思路是:调度中心与无人值守站采用ADSL宽带拨号进行视频信号传输、GPRS/CDMA无线作为SCADA现场采集和控制信号传输的通信方式。
通讯系统采用点对多点的工作方式。
GPRS/CDMA无线通信以其“永远在线"和“按流量计费”的特点充分地满足了SCADA系统实时性需要，并且具有较高的性价比。GPRS/CDMA无线通信避免了传统的无线电台通信设备投入花费大，易受人为、气候、建筑等因素干扰，不能多点同时相互通信等缺点，在SCADA系统得到了广泛和成熟的应用。调度中心的GPRS/CDMA通信处理软件负责通信平台上的数据集中和通信管理。监控数据由终端站通过DTU 发出，经过GPRS/CDMA无线通信服务网络进入调度中心的GPRS/CDMA无线通信处理软件中,经处理软件解析、计算、处理后最终进入数据库和工作站软件展现给生产调度人员.视频数据通过 ADSL 宽带拨号网络传输至调度中心，可通过摄像头分别实时监测现场的安防情况和储罐的标度。
3．视频监控系统
本方案对重要站点设置视频监控系统,是对天然气输配管网有人值守站及无人值守站进行监控的重要手段，它通过前端摄像机及报警探头采集现场图像和报警信号，将各监控点的实时图像及报警信息传输到站控中心，在视频工作站上实时监视、控制现场的图像及时了解现场情况，为管理提供决策依据。视频监视系统是整个控制系统的重要组成部分，该系统建成后必将发挥出重要的作用。
在无人值守站配置2台一体化网络摄象机、以及视频防雷设备。
在调度中心设置视频工作站，对现场视频信号进行监控和数据存储。
系统功能
1） 各站点可以接受本地站控中心控制命令，实现对站点内图像调用及任意摄像机的云台、镜头进行控制。
2） 可以对指定的图像进行录像和报警录象，录象的路数受系统配置的限制。
3） 系统能回放所接入任一摄像机已记录的历史图像以及保存的报警录像。回放的检索方式灵活、多样，有时间检索方式、摄像机检索方式等。
4） 具有分层切换、显示功能，画面显示由总貌到设备细节按显示的详细程度分为多个级别，级间切换自然直观。系统具有友好的人机界面，各种功能操作或切换均能以便捷的方式实现.
系统报价：
序号 名称 型号 品牌 数量 单位 单价(元） 合价（元）
1 SCADA 监控
1.1 无线通讯DTU 7118 宏电2 台
1.2 220VAC电源浪涌保护器MA10/D/2 MTL 2 块
1.3 24VDC 电源浪涌保护器ZB24580 MTL 2 块
…
2 视频监控
2。1 一体化网络高速摄像头（枪机） 海康威视4 套
2。2 8通道网络视频录像机海康威视2 台
…
3 仪表
3.1 温度变送器美国霍尼韦尔2 台
3.2 压力变送器美国霍尼韦尔2 台
3.3 浓度泄露探头深圳特安2 台
4 工程
4.1 终端站现场安装调试，以及其他土建施工 2 站
4。2 终端站视频监控安装调试4 台
4。3 终端站仪表安装调试6 台
4。4 终端站仪表通讯开发2 站
…
5 运输、保险1 套
6 税金1 套
总价（元）
