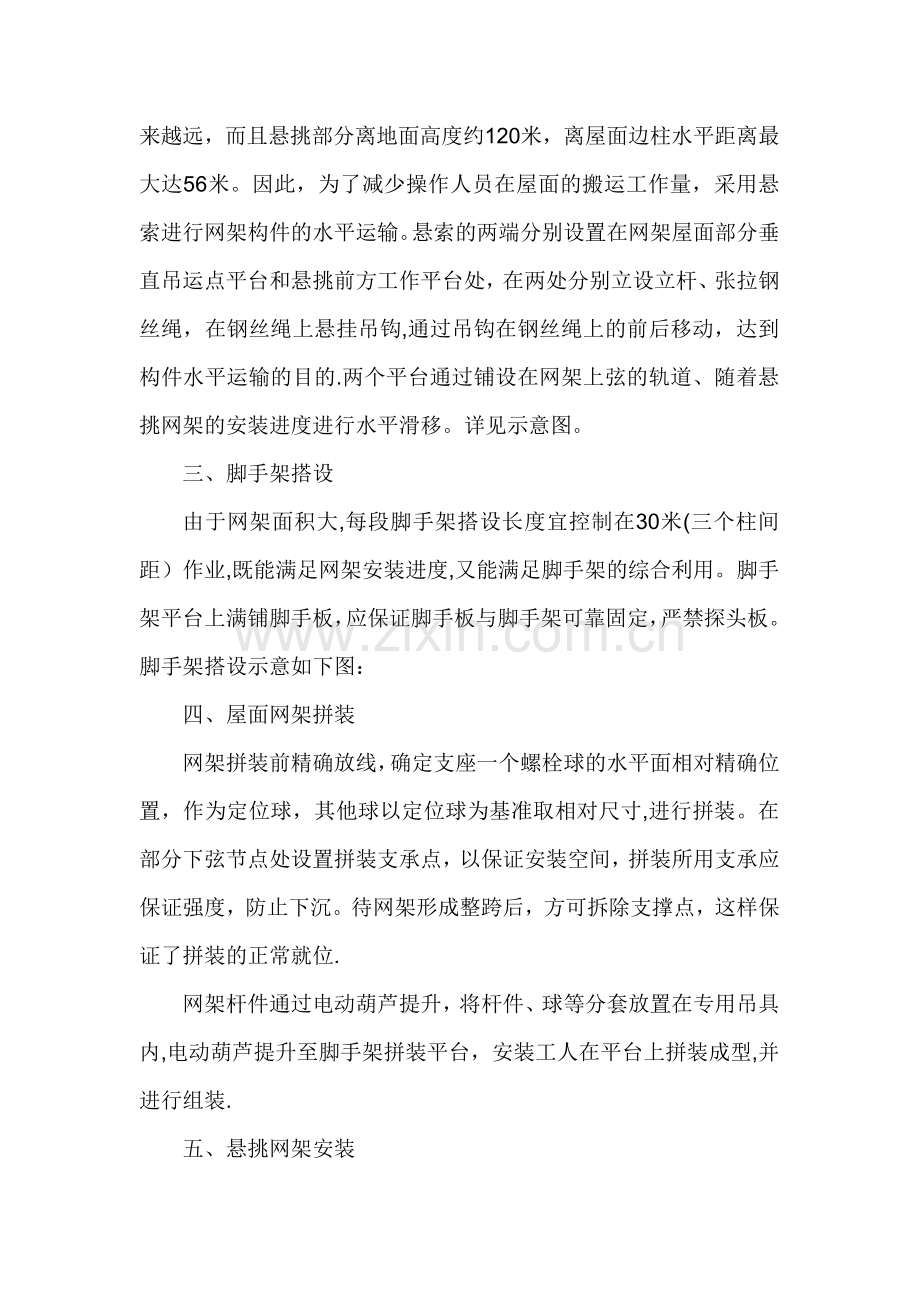

网架安装专项方案本工程网架就位于柱顶伞形支撑，共分五个区域,分别为1A区（111/1-6轴)、1B区（17119轴)、2区（21-221轴）、3A区（31-312轴）、3B区（1/312-318轴），每个区域分为两部分：屋面上空部分和柱外悬挑部分.根据现场实际情况，我公司网架拼装拟采用部分搭设脚手架结合高空散装的方法施工，脚手架需根据施工段落搭设，外边线柱子位置的脚手架悬挑搭设,便于边线位置网架进行安装；悬挑脚手架无法完成的悬挑部分网架采用专用吊具进行高空散装。一、材料的垂直运输：1、地面至屋面的垂直运输：运至工地现场的材料，按照施工段落和区域,分批次、按照安装顺序，利用现场已经就位的塔吊将构件吊运至屋面位置。另外，为了节约工效，施工人员上下作业面采用施工电梯，减少工人的劳动强度,增加作业时间。2、屋面至脚手架或网架平台的垂直运输构件运输至屋面后，按照安装段落分别摆放开,杆件及球的编号朝上方摆放，提高查找速度。屋面至操作平台的垂直运输距离为1020米不等,随着网架曲线进行变化.此部分的构件垂直运输采用我公司自制的小吊具，在脚手架平台的边缘安置,用卷扬机将构件逐件吊运至操作平台,便于网架拼装。小吊具详见示意图。二、悬挑网架构件的水平运输拼装悬挑部分网架时，悬挑网架的工作点随着拼装进展离屋面越来越远，而且悬挑部分离地面高度约120米，离屋面边柱水平距离最大达56米。因此，为了减少操作人员在屋面的搬运工作量，采用悬索进行网架构件的水平运输。悬索的两端分别设置在网架屋面部分垂直吊运点平台和悬挑前方工作平台处，在两处分别立设立杆、张拉钢丝绳，在钢丝绳上悬挂吊钩,通过吊钩在钢丝绳上的前后移动，达到构件水平运输的目的.两个平台通过铺设在网架上弦的轨道、随着悬挑网架的安装进度进行水平滑移。详见示意图。三、脚手架搭设由于网架面积大,每段脚手架搭设长度宜控制在30米(三个柱间距）作业,既能满足网架安装进度,又能满足脚手架的综合利用。脚手架平台上满铺脚手板，应保证脚手板与脚手架可靠固定，严禁探头板。脚手架搭设示意如下图： 四、屋面网架拼装网架拼装前精确放线，确定支座一个螺栓球的水平面相对精确位置，作为定位球，其他球以定位球为基准取相对尺寸,进行拼装。在部分下弦节点处设置拼装支承点，以保证安装空间，拼装所用支承应保证强度，防止下沉。待网架形成整跨后，方可拆除支撑点，这样保证了拼装的正常就位.网架杆件通过电动葫芦提升，将杆件、球等分套放置在专用吊具内,电动葫芦提升至脚手架拼装平台，安装工人在平台上拼装成型,并进行组装.五、悬挑网架安装屋面上空部分及部分能在脚手架平台上安装的悬挑网架拼装完成后，以拼装就位完成的网架作为平台，安装专用小吊车,铺设滑移轨道，进行悬挑部分多层网架的安装。多层网架安装时，依照由低至高、由内而外的顺序逐排流水高空散装，逐步完成。悬挑部分网架安装时，在小吊车左侧或右侧的已经安装完成的网架搭设平台作为组装平台，该平台与小吊车在同位置滑移。网架小锥体的拼装就在此小平台上进行。将预先组装好的三角锥体逐一吊至拼装位置，吊装时配以辅助牵引绳，便于调整三角锥的位置，加快安装速度.以此方法，流水施工,逐步完成该部分网架的高空散装.以此方法，直至全部屋面安装完成。安装示意图详见附图.六、悬挑部分网架安装安全措施悬挑网架安装时,在每个人员操作的地方全部满铺脚手板，脚手板下方挂设安全网，安全网上侧铺设彩条布，防止小件坠落。脚手板和安全网随着网架向外拼装而进行向外同位置滑移固定.在已安装完成的网架上弦球上安置安全绳固定点,在所有固定点上拉设安全绳。每个现场施工人员配备两套安全带,一条挂设在此安全绳上，另一条挂在操作人员附件的可靠固定点,并加设防坠器。所有现场操作人员配备专用背包，用于装放小型工具、配件等.在多层网架的每层网架，挂设安全爬梯,从最底层直至网架最顶部，便于操作人员上下攀爬.在前后悬索吊装平台之间，铺设滑动通道板;通道板采用专用预制好的型钢组合通道,通道两侧安装防护栏杆,栏杆高度为1。2米，该通道板每节长度比网架上弦长1米,并随着悬索位置的滑移进行滑移，滑移到下一个工作区间时,进行固定。该通道是为了保证施工前后方的安全通行而设置。每个拼装班组设置专职安全员,每天上班前进班前交底，逐一落实责任人,并对所有人员精神状态、安全设置、安全装备进行检查，如发现精神状态欠佳、安全设施有不安全隐患,应及时处理。安全设施布置详见示意图。
