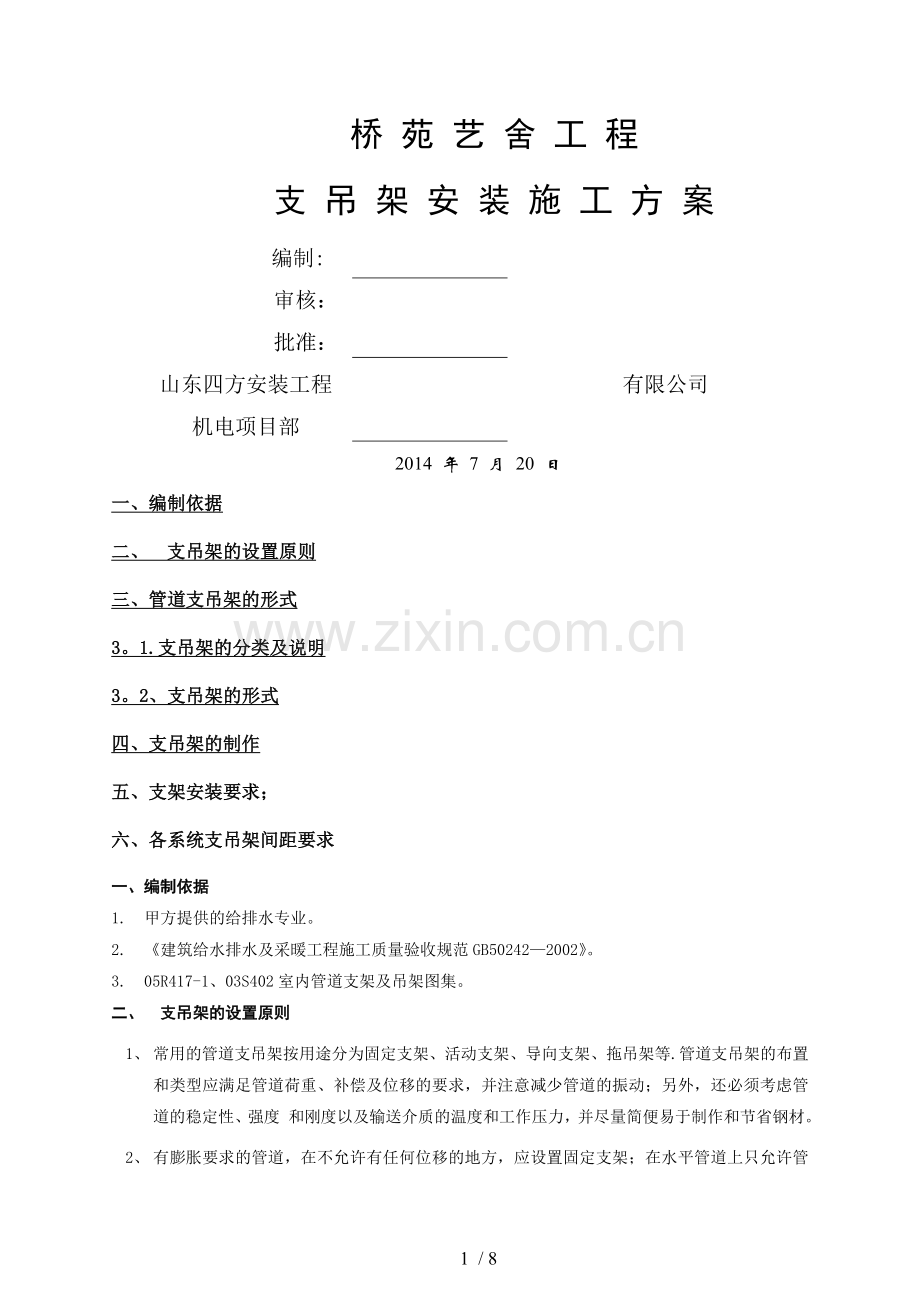

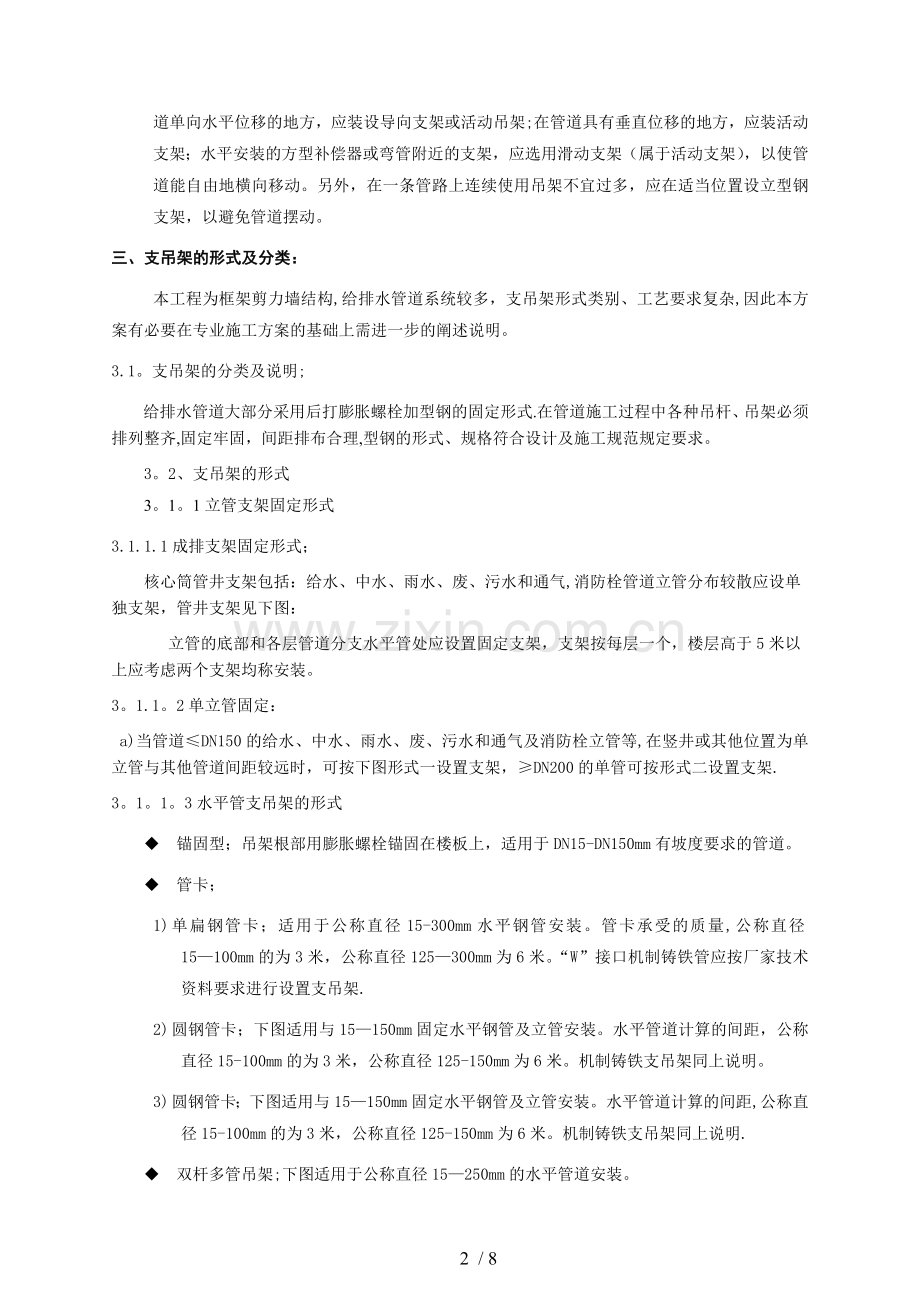

桥 苑 艺 舍 工 程支 吊 架 安 装 施 工 方 案 编制: 审核： 批准：山东四方安装工程有限公司机电项目部2014 年 7 月 20 日一、编制依据二、 支吊架的设置原则三、管道支吊架的形式3。1.支吊架的分类及说明3。2、支吊架的形式四、支吊架的制作五、支架安装要求；六、各系统支吊架间距要求一、编制依据1. 甲方提供的给排水专业。2. 建筑给水排水及采暖工程施工质量验收规范GB502422002。3. 05R417-1、03S402室内管道支架及吊架图集。二、 支吊架的设置原则1、 常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等.管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度 和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。2、 有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架;在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。三、支吊架的形式及分类：本工程为框架剪力墙结构,给排水管道系统较多，支吊架形式类别、工艺要求复杂,因此本方案有必要在专业施工方案的基础上需进一步的阐述说明。3.1。支吊架的分类及说明;给排水管道大部分采用后打膨胀螺栓加型钢的固定形式.在管道施工过程中各种吊杆、吊架必须排列整齐,固定牢固，间距排布合理,型钢的形式、规格符合设计及施工规范规定要求。3。2、支吊架的形式3。1。1立管支架固定形式3.1.1.1成排支架固定形式；核心筒管井支架包括：给水、中水、雨水、废、污水和通气,消防栓管道立管分布较散应设单独支架，管井支架见下图： 立管的底部和各层管道分支水平管处应设置固定支架，支架按每层一个，楼层高于5米以上应考虑两个支架均称安装。3。1.1。2单立管固定： a)当管道DN150的给水、中水、雨水、废、污水和通气及消防栓立管等,在竖井或其他位置为单立管与其他管道间距较远时，可按下图形式一设置支架，DN200的单管可按形式二设置支架.3。1。1。3水平管支吊架的形式u 锚固型；吊架根部用膨胀螺栓锚固在楼板上，适用于DN15-DN150mm有坡度要求的管道。u 管卡；1) 单扁钢管卡；适用于公称直径15-300mm水平钢管安装。管卡承受的质量,公称直径15100mm的为3米，公称直径125300mm为6米。“W”接口机制铸铁管应按厂家技术资料要求进行设置支吊架.2) 圆钢管卡；下图适用与15150mm固定水平钢管及立管安装。水平管道计算的间距，公称直径15-100mm的为3米，公称直径125-150mm为6米。机制铸铁支吊架同上说明。3) 圆钢管卡；下图适用与15150mm固定水平钢管及立管安装。水平管道计算的间距,公称直径15-100mm的为3米，公称直径125-150mm为6米。机制铸铁支吊架同上说明.u 双杆多管吊架;下图适用于公称直径15250mm的水平管道安装。预制加工测定位置吊杆吊架安装预检、隐蔽验收u 水平单管沿结构墙、柱；下图适用于公称直径15-200mm的水平管道安装。当为后砌墙时应考虑吊装.u 单管吊架；为上锚固型吊架与单管扁卡的组合，适用于200mm的有坡度调节要求的管道.u 单管固定支架;适用于50mm管道固定。u 单管固定支架；适用于50250 mm的管道固定.四支吊架的制作4。1角钢类支吊架的制作4.1。1。倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30304DN25=6 100100M880L40405DN32DN50=8 110110M10854。1。2、 龙门式（根据角钢大小而选定，其余倒角类同。）51030龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L30304DN25DN40=6 100100M880L40405DN50DN150=8 110110M10854。1。3.单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30304DN25M880适用于型L40405DN32DN80M1085适用于型L50506DN100DN150M12100适用于L30304DN25DN50M880适用于L40405DN60DN150M1085适用于4。1。4、水平式支架I型：水平龙门式20-30型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。）水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40405DN65DN80=8 110110M1085适用I型L40405DN50M1085适用型L50506DN60DN100M10100适用型座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。座地式支架材料适用表支架型材适用管道支架底板膨胀螺栓L40405DN25DN50=8 110110M1085L50506DN60DN150=10 120120M12100挂墙式支架(宜固定在混凝土墙体上和墙体结实的砖墙上）型：L型支架(立柱长度与横担长度之比1：1）挂墙式支架材料适用表支架型材适用管道膨胀螺栓备 注L40405DN50M10100适用于型及空调的冷凝水、冷媒支架L50506DN60DN100M12100适用于型三角型支架型：三角型支架4。2、槽钢类支吊架的制作1、吊式龙门支架、横梁安装（一） 、天花吊顶式 、横梁安装（二)吊式龙门支架材料适用表（同时适用于座地式）吊架型材适用管道支架底板膨胀螺栓6槽钢DN200=10 150150M121008槽钢DN250=10 170170M1210010#槽钢DN300DN400=12 190190M121202、水平龙门支架: 水平安装龙门支架材料适用表吊架型材适用管道支架底板膨胀螺栓备注50x50角钢DN100DN 150=10 150150M1010063槽钢DN200DN250=10 170170M12100立管顶部、底部增设支承措施8#槽钢DN300DN400=12 190190M12120同上4.3、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加一条;吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30304DN252=8 100100M1085L40405DN32DN652=10 110110M1085L50506DN80DN1502=10 110110M12100302、座地龙门支架（适用于露台及室外露天管道）30座地龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30304DN252=8 100100M1085L40405DN32DN652=10 110110M1085L50506DN80DN1502=10 110110M121003、水平龙门支架30水平龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L40405DN402=8 110110M1085L50506DN50DN1002=10 110110M12100 4。4、为规范管道卡码螺栓外露的标准，特制作卡码尺寸标准图，希望在采购进货时留意。见附图一、二。卡码管径超出支托长度(A)卡码螺丝长度卡码螺栓直径备注DN1517175DN2017175DN2519196DN3219196DN4022228DN5022228DN6522228DN80242410DN100242410DN125242410DN150242410DN200272712DN250272712DN300272712DN350272712DN400272712附图二：单位:mm管卡公称内径管卡内径管卡螺纹长度（A）管卡有效长度（B）管卡螺栓直径备注DN152217395DN202717445DN253419536DN324319626DN404919688DN506121828DN657621978DN80892311210DN1001152313810DN1251412316410DN1501662318910DN2002202624612DN2502742630012DN3003262635212五、支架安装要求;1） 加工应规整，位置应正确，埋设平整牢固。2） 支架与管道连接紧密,固定应牢固。3） 支架不得漏焊、欠焊或焊接裂纹等缺陷。4） 固定在建筑结构上的管道支架，不得影响结构安全.5） 水平支架的间距根据不同材质，按照设计及施工规范要求进行设置。6） 给水立管管卡安装，层高5米每层设置一个，层高5米，每层安装不得小于2个,管卡安装高度1.51。8米。两个以上管卡可匀称安装。7） 当各种管材为综合支架时，综合支架间距取大管设置间距，小管再补充单独的支吊架.8） 管道安装完毕后，应按照要求逐个核对支架的形式、材质位置。9） 型钢加工应尽量采用机械切割，当必须采用气割时,应切割规整。支架开孔时12的口径采用台钻开孔，12采用气割开孔。10） 吊杆的丝扣伸出螺母的长度应是螺母直径的1/2为宜。11） 支吊架的形式应参照本方案施工。施工中对安装形式如有争议时可另协商调整。12） 倡导使用共用支架。对大面积使用的一些支架宜先做样板,以点带面(特别是本文无提及的做法）.六、各个系统的支吊架间距要求(1). 排水系统：污废水系统采用机制铸铁管：排水横管每3m管长应设两个支（吊）架，且与接口的间距不宜大于300mm；排水横管支吊架与接入管或水平管中心线的距离宜为300500mm；横管在平面转弯时，弯头处应增设支吊架。排水横管起端和终端应采用防晃支吊架固定；当横干管长度较长时，为防止管道水平位移，横干管直线段防晃支吊架的设置间距不宜大于12m。表4。2。9。1排水铸铁管道支吊架最大间距(单位：m）公径直径（mm）1520253240507080100125150200250300支架的最大间距(m）保温管22.52.52。533444.567788。5不保温管2.533.544.55666.5789。51112(2). 给水系统给水系统采用钢塑复合管：给水横管每15m管长应设一两个固定支（吊）架,固定支架宜设置在变径、分支、接口及穿越承重墙、楼板的两侧等处设置，横管在平面转弯时,弯头处应增设支吊架,在给水栓及配水点处采用金属管卡固定,管卡宜设置在距管件4080mm处。(3). 雨水及潜污泵排水管雨水系统采用内外热镀锌钢管：雨水管道上的吊钩或卡箍应固定在承重结构上，固定间距横管不大于2m；楼层高度小于或等于4m时,立管可安装1个固定管卡,立管底部的弯管处应设支墩或采取固定措施。当雨水管道在地下室、半地下室或架空布置时，立管底部宜设支墩或采取固定措施。(4). 消防栓系统消防栓系统采用内外热镀锌钢管，在水平安装管道的卡架一般以吊架为主,每段干管应设1个防晃支架。管道改变方向时，应增设防晃支架；配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于1个,防晃固定支架应能承受管道、零件、阀门及管内水的总重量和50%水平方向推动力而不损坏或产生永久变形。立管要设两个方向的防晃固定支架.8 / 8
