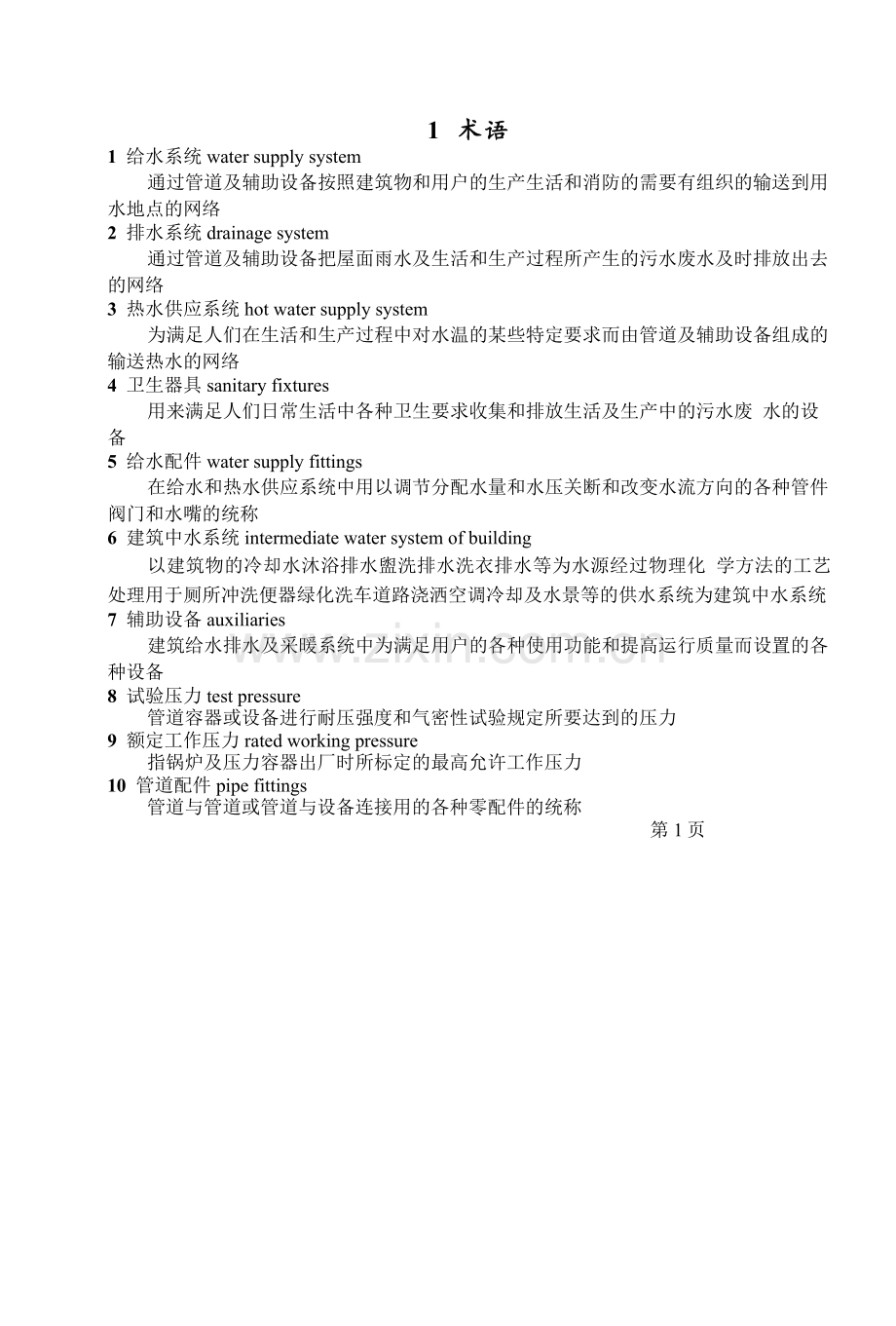

1 术 语
1 给水系统 water supply system
通过管道及辅助设备按照建筑物和用户的生产生活和消防的需要有组织的输送到用水地点的网络
2 排水系统 drainage system
通过管道及辅助设备把屋面雨水及生活和生产过程所产生的污水废水及时排放出去的网络
3 热水供应系统 hot water supply system
为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络
4 卫生器具 sanitary fixtures
用来满足人们日常生活中各种卫生要求收集和排放生活及生产中的污水废 水的设备
5 给水配件 water supply fittings
在给水和热水供应系统中用以调节分配水量和水压关断和改变水流方向的各种管件阀门和水嘴的统称
6 建筑中水系统 intermediate water system of building
以建筑物的冷却水沐浴排水盥洗排水洗衣排水等为水源经过物理化 学方法的工艺处理用于厕所冲洗便器绿化洗车道路浇洒空调冷却及水景等的供水系统为建筑中水系统
7 辅助设备 auxiliaries
建筑给水排水及采暖系统中为满足用户的各种使用功能和提高运行质量而设置的各种设备
8 试验压力 test pressure
管道容器或设备进行耐压强度和气密性试验规定所要达到的压力
9 额定工作压力 rated working pressure
指锅炉及压力容器出厂时所标定的最高允许工作压力
10 管道配件 pipe fittings
管道与管道或管道与设备连接用的各种零配件的统称
第 1页

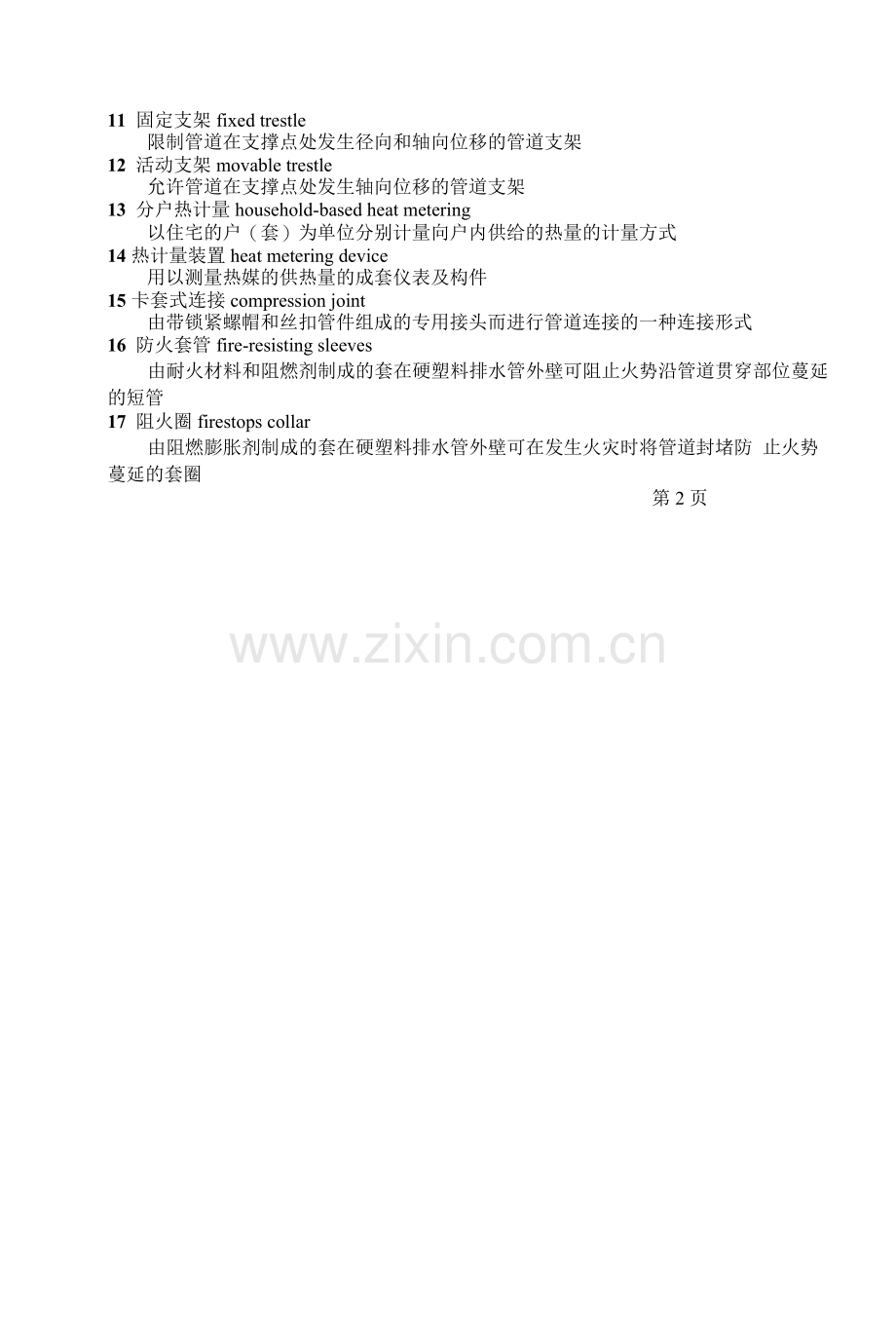

11 固定支架 fixed trestle
限制管道在支撑点处发生径向和轴向位移的管道支架
12 活动支架 movable trestle
允许管道在支撑点处发生轴向位移的管道支架
13 分户热计量 household-based heat metering
以住宅的户（套）为单位分别计量向户内供给的热量的计量方式
14 热计量装置 heat metering device
用以测量热媒的供热量的成套仪表及构件
15 卡套式连接 compression joint
由带锁紧螺帽和丝扣管件组成的专用接头而进行管道连接的一种连接形式
16 防火套管 fire-resisting sleeves
由耐火材料和阻燃剂制成的套在硬塑料排水管外壁可阻止火势沿管道贯穿部位蔓延的短管
17 阻火圈 firestops collar
由阻燃膨胀剂制成的套在硬塑料排水管外壁可在发生火灾时将管道封堵防 止火势蔓延的套圈
第 2 页
2基 本 规 定
2.1 质 量 管 理
1 建筑给水排水及采暖工程施工现场应具有必要的施工技术标准健全的质量管理体系和工程质量检测制度实现施工全过程质量控制
2 建筑给水排水及采暖工程的施工应按照批准的工程设计文件和施工技术标准进行施工修改设计应有设计单位出具的设计变更通知单
3 建筑给水排水及采暖工程的施工应编制施工组织设计或施工方案经批准后方可实施
4 建筑给水排水及采暖工程的分部分项工程划分见附录 A
5 建筑给水排水及采暖工程的分项工程应按系统区域施工段或楼层等划分分项工程应划分成若干个检验批进行验收
6 建筑给水排水及采暖工程的施工单位应当具有相应的资质工程质量验收人员应具备相应的专业技术资格
2.2 材料设备管理
1 建筑给水排水及采暖工程所使用的主要材料成品半成品配件器具和设备必须具有中文质量合格证明文件规格型号及性能检测报告应符合国家技术标准或设计要求进场时应做检查验收并经监理工程师核查确认
2 所有材料进场时应对品种规格外观等进行验收包装应完好表面无划痕及外力冲击破损
3 主要器具和设备必须有完整的安装使用说明书在运输保管和施工过程中 应采取有效措施防止损坏或腐蚀
4 阀门安装前应作强度和严密性试验试验应在每批(同牌号同型号同规格）数量中抽查 10%且不少于一个对于安装在主干管上起切断作用的闭路阀门 应逐个作强度和严密性试验
5 阀门的强度和严密性试验应符合以下规定:阀门的强度试验压力为公称压力的 1。5 倍严密性试验压力为公称压力的 1。1 倍试验压力在试验持续时间内应保持不变且壳体填料及阀瓣密封面无渗漏阀门试压的试验持续时间应不少于表 3。2.5
的规定
第 3页
表 3。2.5
阀门试验持续时间

公称直径 DN

最短试验持续时间 （s)

严密性试验

(mm）

强度试验

金属密封

非金属密封

50
15

15
15

65~200
30

15
60

250~450
60

30
180

6 管道上使用冲压弯头时所使用的冲压弯头外径应与管道外径相同
2.3 施工过程质量控制
1 建筑给水排水及采暖工程与相关各专业之间应进行交接质量检验并形成记录
2 隐蔽工程应在隐蔽前经验收各方检验合格后才能隐蔽并形成记录
3 地下室或地下构筑物外墙有管道穿过的应采取防水措施对有严格防水要求的建筑物必须采用柔性防水套管
4 管道穿过结构伸缩缝抗震缝及沉降缝敷设时应根据情况采取下列保护措施：
1 在墙体两侧采取柔性连接
2 在管道或保温层外皮上下部留有不小于 150mm 的净空
3 在穿墙处做成方形补偿器水平安装
5 在同一房间内同类型的采暖设备卫生器具及管道配件除有特殊要求外 应安装在同一高度上
6 明装管道成排安装时直线部分应互相平行曲线部分：当管道水平或垂直并行时应与直线部分保持等距管道水平上下并行时弯管部分的曲率半径应一致
7 管道支吊托架的安装应符合下列规定: a 位置正确埋设应平整牢固
b固定支架与管道接触应紧密固定应牢靠
c滑动支架应灵活滑托与滑槽两侧间应留有 3 5mm 的间隙纵向移动量应符合设计要求
d无热伸长管道的吊架吊杆应垂直安装
e有热伸长管道的吊架吊杆应向热膨胀的反方向偏移
f固定在建筑结构上的管道支吊架不得影响结构的安全
第 4页
8 钢管水平安装的支吊架间距不应大于表 3。3。8 的规定
表 3。3。8

钢管管道支架的最大间距

公称直径(mm)
15
20
25
32
40
50
70
80
100
125
150
200
250
300

支架的
保温管
2
2。5
2。5
2.5
3
3
4
4
4.5
6
7
7
8
8。5

最大间

不保温管
2.5
3
3。5
4
4。5
5
6
6
6。5
7
8
9。5
11
12

距(m)

9 采暖给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合表 3。3.9 的规定采用金属制作的管道支架应在管道与支架间加衬非金属垫或
套管

表 3。3.9

塑料管及复合管管道支架的最大间距

管径（mm)
12
14
16
18
20
25
32
40
50
63
75
90
110

立 管
0。5
0.6
0.7
0。8
0.9
1.0
1。1
1.3
1。6
1.8
2。0
2.2
2.4

最大

水

冷水管
0。4
0。4
0。5
0。5
0.6
0。7
0.8
0。9
1。0
1.1
1.2
1.35
1.55

间距
平

(m)
管

热水管
0。2
0.2
0.25
0.3
0.3
0.35
0.4
0.5
0。6
0.7
0。8

10 铜管垂直或水平安装的支架间距应符合表 3.3。10 的规定
表 3。3.10

铜管管道支架的最大间距

公称直径(mm)
15
20
25
32
40
50
65
80
100
125
150
200

支架的
垂直管
1。8
2.4
2。4
3。0
3.0
3.0
3.5
3.5
3.5
3.5
4.0
4.0

最大间

距（m)
水平管
1.2
1.8
1.8
2。4
2。4
2.4
3.0
3.0
3。0
3.0
3.5
3。5

11 采暖给水及热水供应系统的金属管道立管管卡安装应符合下列规定:
a楼层高度小于或等于 5m每层必须安装 1 个
b楼层高度大于 5m每层不得少于 2 个
c管卡安装高度距地面应为 1.5 1.8m2 个以上管卡应匀称安装同一房间管卡应安装在同一高度上
12 管道及管道支墩（座)严禁铺设在冻土和未经处理的松土上
13 管道穿过墙壁和楼板应设置金属或塑料套管安装在楼板内的套管其顶部应高出装饰地面 20mm安装在卫生间及厨房内的套管其顶部应高出装饰地面
50mm底部应与楼板底面相平安装在墙壁内的套管其两端与饰面相平穿过楼板
第 5页
的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实端面光滑穿墙套管与管道之间缝隙宜用阻燃密实材料填实且端面应光滑管道的接口不得设在套管内
14 弯制钢管弯曲半径应符合下列规定：
a 热弯:应不小于管道外径的 3。5 倍
b 冷弯：应不小于管道外径的 4 倍
c 焊接弯头：应不小于管道外径的 1。5 倍
d冲压弯头：应不小于管道外径
15 管道接口应符合下列规定：
a管道采用粘接接口管端插入承口的深度不得小于表 3.3.15 的规定
表 3。3。15

管端插入承口的深度

公称直径(mm）
20
25
32
40
50
75
100
125
150

插入深度（mm）
16
19
22
26
31
44
61
69
80

b熔接连接管道的结合面应有一均匀的熔接圈不得出现局部熔瘤或熔接圈凸凹不匀现象
c采用橡胶圈接口的管道允许沿曲线敷设每个接口的最大偏转角不得超过
2
d法兰连接时衬垫不得凸入管内其外边缘接近螺栓孔为宜不得安放双垫或
偏垫
e连接法兰的螺栓直径和长度应符合标准拧紧后突出螺母的长度不应大于螺杆直径的 1/2
f螺纹连接管道安装后的管螺纹根部应有 2 3 扣的外露螺纹多余的麻丝应清理干净并做防腐处理
g承插口采用水泥捻口时油麻必须清洁填塞密实水泥应捻入并密实饱满 其接口面凹入承口边缘的深度不得大于 2mm
h卡箍(套）式连接两管口端应平整无缝隙沟槽应均匀卡紧螺栓后管道应平直卡箍(套）安装方向应一致
16 各种承压管道系统和设备应做水压试验非承压管道系统和设备应做灌水试验
第 6 页
3室内给水系统安装
3.1 一 般 规 定
1 本章适用于工作压力不大于 1。0MPa 的室内给水和消火栓系统管道安装工程的质量检验与验收
2 给水管道必须采用与管材相适应的管件 生活给水系统所涉及的材料必须达到饮用水卫生标准
3 管径小于或等于 100mm 的镀锌钢管应采用螺纹连接 套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理管径大于 100mm 的镀锌钢管应采用法兰或卡套式专用管件连接镀锌钢管与法兰的焊接处应二次镀锌
4 给水塑料管和复合管可以采用橡胶圈接口粘接接口热熔连接专用管件连接及法兰连接等形式塑料管和复合管与金属管件阀门等的连接应使用专用管件连接不得在塑料管上套丝
5 给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接
6 铜管连接可采用专用接头或焊接当管径小于 22mm 时宜采用承插或套管焊接承口应迎介质流向安装当管径大于或等于 22mm 时宜采用对口焊接
7 给水立管和装有 3 个或 3 个以上配水点的支管始端均应安装可折卸的连接件
7 冷热水管道同时安装应符合下列规定:
a上下平行安装时热水管应在冷水管上方
b垂直平行安装时热水管应在冷水管左侧
3.2 给水管道及配件安装
主 控 项 目
1 室内给水管道的水压试验必须符合设计要求当设计未注明时各种材质的给水管道系统试验压力均为工作压力的 1.5 倍但不得小于 0.6MPa
检验方法:金属及复合管给水管道系统在试验压力下观测 10min压力降不应大于 0.02MPa然后降到工作压力进行检查应不渗不漏塑料管给水系统应在试验压力下稳压 1h压力降不得超过 0。05MPa然后在工作压力的 1.15 倍状态下稳压 2h
压力降不得超过 0。03MPa同时检查各连接处不得渗漏
第 7页
2 给水系统交付使用前必须进行通水试验并做好记录
检验方法：观察和开启阀门水嘴等放水
3 生产给水系统管道在交付使用前必须冲洗和消毒并经有关部门取样检验符 合国家生活饮用水标准方可使用
检验方法:检查有关部门提供的检测报告
4 室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理埋地管道防腐层材质和结构应符合设计要求
检验方法:观察或局部解剖检查
一 般 项 目
5 给水引入管与排水排出管的水平净距不得小于 1m室内给水与排水管道平行敷设时两管间的最小水平净距不得小于 0.5m交叉铺设时垂直净距不得小于
0。15m给水管应铺在排水管上面若给水管必须铺在排水管的下面时给水管应加套管其长度不得小于排水管管径的 3 倍
检验方法:尺量检查
6 管道及管件焊接的焊缝表面质量应符合下列要求:
a焊缝外形尺寸应符合图纸和工艺文件的规定焊缝高度不得低于母材表面 焊缝与母材应圆滑过渡
b焊缝及热影响区表面应无裂纹未熔合未焊透夹渣弧坑和气孔等缺陷 检验方法:观察检查
7 给水水平管道应有 25的坡度坡向泄水装置 检验方法：水平尺和尺量检查
8 给水管道和阀门安装的允许偏差应符合表 4。2。8 的规定
第 8页
表 4.2。8

管道和阀门安装的允许偏差和检验方法

项

项
目
允许偏差
检验方法

次

(mm）

水平

钢
管
每米
1

全长 25m 以上
25

管道

用水平尺 直尺 拉线

1

塑料管
每米
1。5

纵横

复合管
全长 25m 以上
25
和尺量检查

方向

每米
2

弯曲

铸铁管

全长 25m 以上
25

钢
管
每米
3

5m 以上
8

立管

塑料管
每米
2
吊线和尺量检查

2
垂直

复合管
5m 以上
8

度

铸铁管
每米
3

5m 以上
10

3
成排管段和

在同一平面上间距
3
尺量检查

成排阀门

9 管道的支吊架安装应平整牢固其间距应符合本规范第 3.3.8 条第 3.3。9
条或第 3。3.10 条的规定
检验方法:观察尺量及手扳检查
10 水表应安装在便于检修不受曝晒污染和冻结的地方安装螺翼式水表 表前与阀门应有不小于 8 倍水表接口直径的直线管段表外壳距墙表面净距为 10 30mm水表进水口中心标高按设计要求允许偏差为10mm
检验方法：观察和尺量检查
第 9页
4室内排水系统安装
4。1 一 般 规 定
1 本章适用于室内排水管道雨水管道安装工程的质量检验与验收
2 生活污水管道应使用塑料管铸铁管或混凝土管（由成组洗脸盆或饮用喷水器到共用水封之间的排水管和连接卫生器具的排水短管可使用钢管）
雨水管道宜使用塑料管铸铁管镀锌和非镀锌钢管或混凝土管等
悬吊式雨水管道应选用钢管铸铁管或塑料管易受振动的雨水管道（如锻造车间等)应使用钢管
4。2 排水管道及配件安装
主 控 项 目
1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验 其灌水高度应不低于底层卫生器具的上边缘或底层地面高度
检验方法：满水 15min 水面下降后再灌满观察 5min液面不降管道及接口无渗漏为合格
2 生活污水铸铁管道的坡度必须符合设计或本规范表 5.2。2 的规定
表 5。2。2

生活污水铸铁管道的坡度

项次
管
径(mm)

标准坡度( ）
最小坡度（ )

1

50

35
25

2

75

25
15

3

100

20
12

4

125

15
10

5

150

10
7

6

200

8
5

检验方法：水平尺拉线尺量检查
3 生活污水塑料管道的坡度必须符合设计或本规范表 5。2。3 的规定
第 10 页
表 5.2.3

生活污水塑料管道的坡度

项次

管
径(mm)

标准坡度（ )
最小坡度（ )

1

50

25
12

2

75

15
8

3

110

12
6

4

125

10
5

5

160

7
4

检验方法:水平尺拉线尺量检查
4 排水塑料管必须按设计要求及位置装设伸缩节如设计无要求时伸缩节间距不得大于 4m
高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管 检验方法：观察检查
5 排水主立管及水平干管管道均应做通球试验通球球径不小于排水管道管径的 2/3通球率必须达到 100％
检查方法：通球检查
一 般 项 目
6 在生活污水管道上设置的检查口或清扫口当设计无要求时应符合下列规定:
a在立管上应每隔一层设置一个检查口但在最底层和有卫生器具的最高层必须设置如为两层建筑时可仅在底层设置立管检查口如有乙字弯管时则在该层乙字弯管的上部设置检查口检查口中心高度距操作地面一般为 1m允许偏差
20mm检查口的朝向应便于检修暗装立管在检查口处应安装检修门
b在连接 2 个及 2 个以上大便器或 3 个及 3 个以上卫生器具的污水横管上应设置清扫口当污水管在楼板下悬吊敷设时可将清扫口设在上一层楼地面上污水管起点的清扫口与管道相垂直的墙面距离不得小于 200mm若污水管起点设置堵头代替清扫口时与墙面距离不得小于 400mm
c在转角小于 135的污水横管上应设置检查口或清扫口
d污水横管的直线管段应按设计要求的距离设置检查口或清扫口 检验方法：观察和尺量检查
7 埋在地下或地板下的排水管道的检查口应设在检查井内井底表面标高与检查口的法兰相平井底表面应有 5%坡度坡向检查口
检验方法:尺量检查
8 金属排水管道上的吊钩或卡箍应固定在承重结构上固定件间距:横管不大于
第 11 页
2m立管不大于 3m楼层高度小于或等于 4m立管可安装 1 个固定件立管底部
的弯管处应设支墩或采取固定措施
检验方法：观察和尺量检查
9 排水塑料管道支吊架间距应符合表 5。2。9 的规定
表 5。2.9

排水塑料管道支吊架最大间距（单位 m)

管径（mm）
50

75
110
125
160

立
管
1。2

1.5
2。0
2.0
2.0

横
管
0.5

0.75
1.10
1。30
1。6

检验方法:尺量检查
10 排水通气管不得与风道或烟道连接且应符合下列规定:
a 通气管应高出屋面 300mm但必须大于最大积雪厚度
b在通气管出口 4m 以内有门窗时通气管应高出门窗顶 600mm 或引向无
门窗一侧
c在经常有人停留的平屋顶上通气管应高出屋面 2m并应根据防雷要求设置防雷装置
d屋顶有隔热层应从隔热层板面算起
检验方法：观察和尺量检查
11 安装未经消毒处理的医院含菌污水管道不得与其他排水管道直接连接
检验方法:观察检查
12 饮食业工艺设备引出的排水管及饮用水水箱的溢流管 不得与污水管道直接连接并应留出不小于 100mm 的隔断空间
检验方法:观察和尺量检查
13 通向室外的排水管穿过墙壁或基础必须下返时应采用 45三通和 45
弯头连接并应在垂直管段顶部设置清扫口
检验方法:观察和尺量检查
14 由室内通向室外排水检查井的排水管 井内引入管应高于排出管或两管顶相平并有不小于 90的水流转角如跌落差大于 300mm 可不受角度限制
检验方法：观察和尺量检查
15 用于室内排水的水平管道与水平管道水平管道与立管的连接应采用 45
三通或 45四通和 90斜三通或 90斜四通立管与排出管端部的连接应采用两个 45弯头或曲率半径不小于 4 倍管径的 90弯头
第 12页
检验方法：观察和尺量检查
16 室内排水管道安装的允许偏差应符合表 5.2.16 的相关规定
表 5。2。16室内排水和雨水管道安装的允许偏差和检验方法
项

项

目
允许偏差
检验方法

次

(mm）

1

坐

标
15

2

标

高
15

铸铁管

每 1m
l

全长(25m 以上）
25

横

每 1m

管径小于或等于 100mm
1

管

管径大于 100mm
1.5
用水准仪 ( 水

纵
钢 管

全长

管径小于或等于 100mm
25

平尺) 直尺 拉

横

（25m

3

管径大于 100mm
308
线和尺量检查

方

以上）

向

塑料管

每 lm
1.5

弯

全长（25m 以上)
38

曲

钢筋混凝

每 lm
3

土管 混

凝 土 管

全长(25m 以上）
75

立
铸铁管

每 1m
3

全长（5m 以上)
15

管

吊线和尺量检

4
钢 管

每 1m
3

垂

查

全长(5m 以上）
10

直

每 lm
3

度
塑料管

全长(5m 以上)
15

第 13页
5室内热水供应系统安装
5.1 一 般 规 定
1 本章适用于工作压力不大于 1.0MPa 热水温度不超过 75的室内热水供应管道安装工程的质量检验与验收
2 热水供应系统的管道应采用塑料管复合管镀锌钢管和铜管
3 热水供应系统管道及配件安装应按本规范第 4.2 节的相关规定执行
5.2 管道及配件安装
主 控 项 目
1 热水供应系统安装完毕管道保温之前应进行水压试验试验压力应符合设计要求当设计未注明时热水供应系统水压试验压力应为系统顶点的工作压力加
0.1MPa同时在系统顶点的试验压力不小于 0。3MPa
检验方法：钢管或复合管道系统试验压力下 10min 内压力降不大于 0。02MPa然 后降至工作压力检查压力应不降且不渗不漏塑料管道系统在试验压力下稳压
1h压力降不得超过 0.05MPa然后在工作压力 1。15 倍状态下稳压 2h压力降不得超过 0。03MPa连接处不得渗漏
2 热水供应管道应尽量利用自然弯补偿热伸缩直线段过长则应设置补偿器 补偿器型式规格位置应符合设计要求并按有关规定进行预拉伸
检验方法：对照设计图纸检查
3 热水供应系统竣工后必须进行冲洗 检验方法：现场观察检查
一 般 项 目
4 管道安装坡度应符合设计规定
检验方法:水平尺拉线尺量检查
5 温度控制器及阀门应安装在便于观察和维护的位置 检验方法：观察检查
6 热水供应管道和阀门安装的允许偏差应符合本规范表 4.2。8 的规定
7 热水供应系统管道应保温(浴室内明装管道除外)保温材料厚度保护壳等应符合设计规定保温层厚度和平整度的允许偏差应符合本规范表 4。4。8 的规定
第 14页
6卫生器具安装
6。1 一 般 规 定
1 本章适用于室内污水盆洗涤盆洗脸（手)盆盥洗槽浴盆淋浴器大 便器小便器小便槽大便冲洗槽妇女卫生盆化验盆排水栓地漏加热器煮沸消毒器和饮水器等卫生器具安装的质量检验与验收
2 卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定
3 卫生器具安装高度如设计无要求时应符合表 7。1。3 的规定
表 7。1.3

卫生器具的安装高度

卫生器具安装高度

项
卫生器具名称
(mm）

备
注

次

居住和

幼儿园

公共建筑

1
污水盆
架空式
800

800

（池)

落地式
500

500

2

洗涤盆（池)
800

800

3
洗脸盆 洗手盆（有塞 无塞)
800

500
自地面至器具上边缘

4

盥洗槽
800

500

5

浴
盆
520

6
蹲式

高水箱
1800

1800
自台阶面至高水箱底

大便器
低水箱
900

900
自台阶面至低水箱底

高水箱
1800

1800

坐式

自地面至高水箱底

7
低
外露排水管式
510

大便器
水

370
自地面至低水箱底

虹吸喷射式
470

箱

8
小便器

挂 式
600

450
自地面至下边缘

9

小便槽
200

150
自地面至台阶面

10
大便槽冲洗水箱
2000

自台阶面至水箱底

11

妇女卫生盆
360

自地面至器具上边缘

12

化验盆
800

自地面至器具上边缘

4 卫生器具给水配件的安装高度如设计无要求时应符合表 7。1。4 的规定
第 15 页
表 7。1。4
卫生器具给水配件的安装高度

项

给水配件名称
配件中心距地面高度
冷热水龙头距离

次

（mm）
(mm)

1

架空式污水盆(池)水龙头
1000

2

落地式污水盆(池)水龙头
800

3

洗涤盆(池）水龙头
1000
150

4

住宅集中给水龙头
1000

5

洗手盆水龙头
1000

洗
水龙头(上配水）
l000
150

6
脸

水龙头(下配水)
800
150

盆

角阀(下配水)
450

盥
水龙头
1000
150

冷热水管

7
洗

槽
其中热水龙头
1100
150

上下并行

8
浴
水龙头(上配水)
670
150

盆

淋
截止阀
1150
95

9
浴

混合阀
1150

器

淋浴喷头下沿
2100

蹲
高水箱角阀及截止阀
2040

式
低水箱角阀
250

大

手动式自闭冲洗阀
600

便

10
器
脚踏式自闭冲洗阀
150

台
拉管式冲洗阀（从地面算起)
1600

阶

面

算
带防污助冲器阀门(从地面算起）
900

起

坐

式
高水箱角阀及截止阀
2040

11 大

便
低水箱角阀
150

器

12
大便槽冲洗水箱截止阀(从台阶面算起)
2400

13

立式小便器角阀
1130

14

挂式小便器角阀及截止阀
1050

15

小便槽多孔冲洗管
1100

16

实验室化验水龙头
1000

17

妇女卫生盆混合阀
360

注装设在幼儿园内的洗手盆洗脸盆和盥洗槽水嘴中心离地面安装高度应为 700mm其他卫生器具给水配件的安装高度应按卫生器具实际尺寸相应减少
第 16 页
6。2 卫生器具安装
主 控 项 目
1 排水栓和地漏的安装应平正牢固低于排水表面周边无渗漏地漏水封高度不得小于 50mm
检验方法:试水观察检查
2 卫生器具交工前应做满水和通水试验
检验方法：满水后各连接件不渗不漏通水试验给排水畅通
一 般 项 目
3 卫生器具安装的允许偏差应符合表 7.2。3 的规定
表 7。2.3

卫生器具安装的允许偏差和检验
