建筑给排水设计基本流程.doc

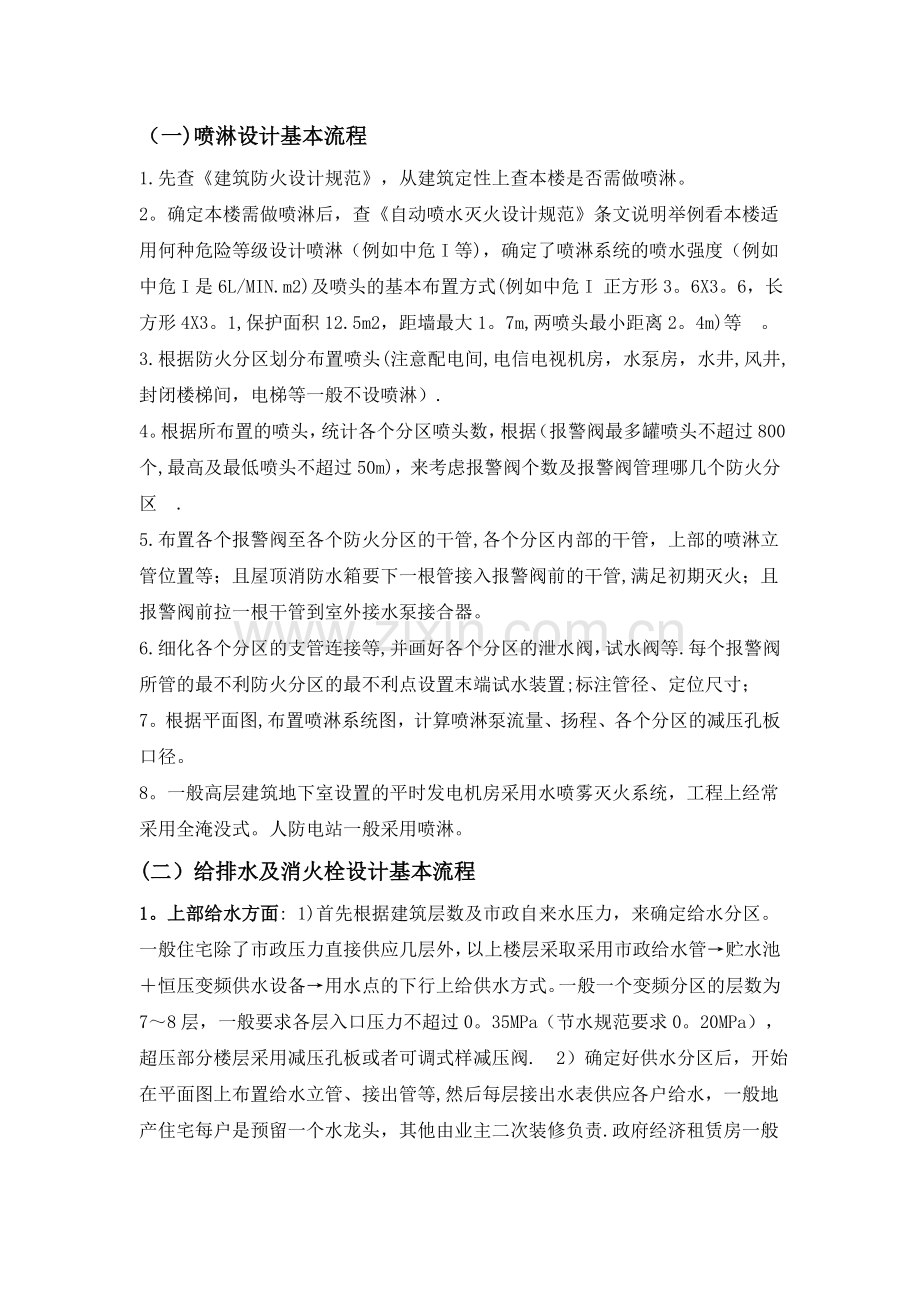

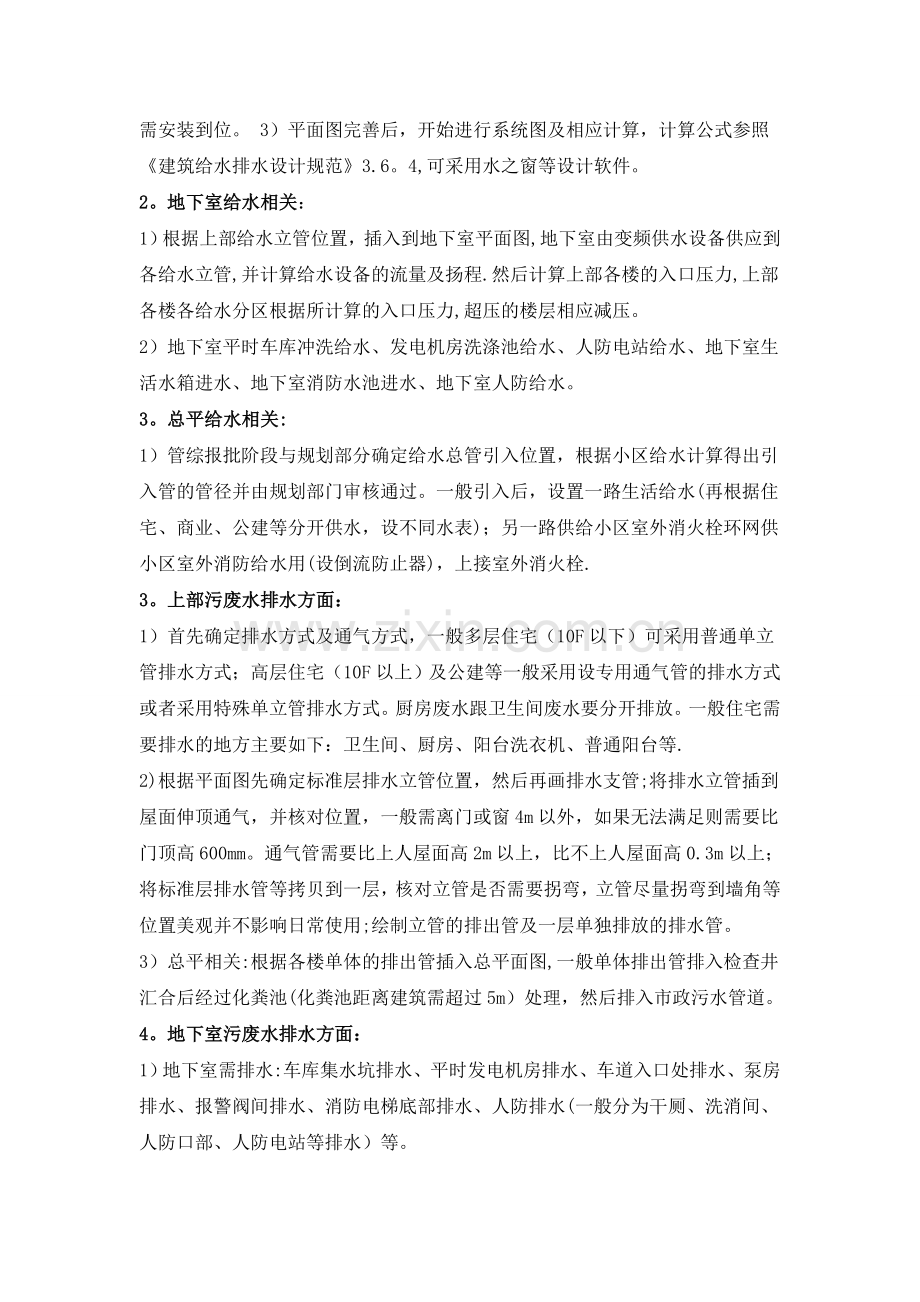

（一)喷淋设计基本流程1.先查建筑防火设计规范，从建筑定性上查本楼是否需做喷淋。2。确定本楼需做喷淋后，查自动喷水灭火设计规范条文说明举例看本楼适用何种危险等级设计喷淋（例如中危I等)，确定了喷淋系统的喷水强度（例如中危I是6L/MIN.m2)及喷头的基本布置方式(例如中危I 正方形3。6X3。6，长方形4X3。1,保护面积12.5m2，距墙最大1。7m,两喷头最小距离2。4m)等。3.根据防火分区划分布置喷头(注意配电间,电信电视机房，水泵房，水井,风井,封闭楼梯间，电梯等一般不设喷淋）.4。根据所布置的喷头，统计各个分区喷头数，根据（报警阀最多罐喷头不超过800个,最高及最低喷头不超过50m)，来考虑报警阀个数及报警阀管理哪几个防火分区.5.布置各个报警阀至各个防火分区的干管,各个分区内部的干管，上部的喷淋立管位置等；且屋顶消防水箱要下一根管接入报警阀前的干管,满足初期灭火；且报警阀前拉一根干管到室外接水泵接合器。6.细化各个分区的支管连接等,并画好各个分区的泄水阀，试水阀等.每个报警阀所管的最不利防火分区的最不利点设置末端试水装置;标注管径、定位尺寸；7。根据平面图,布置喷淋系统图，计算喷淋泵流量、扬程、各个分区的减压孔板口径。8。一般高层建筑地下室设置的平时发电机房采用水喷雾灭火系统，工程上经常采用全淹没式。人防电站一般采用喷淋。(二）给排水及消火栓设计基本流程1。上部给水方面: 1)首先根据建筑层数及市政自来水压力，来确定给水分区。一般住宅除了市政压力直接供应几层外，以上楼层采取采用市政给水管贮水池恒压变频供水设备用水点的下行上给供水方式。一般一个变频分区的层数为78层，一般要求各层入口压力不超过0。35MPa（节水规范要求0。20MPa），超压部分楼层采用减压孔板或者可调式样减压阀. 2）确定好供水分区后，开始在平面图上布置给水立管、接出管等,然后每层接出水表供应各户给水，一般地产住宅每户是预留一个水龙头，其他由业主二次装修负责.政府经济租赁房一般需安装到位。 3）平面图完善后，开始进行系统图及相应计算，计算公式参照建筑给水排水设计规范3.6。4,可采用水之窗等设计软件。 2。地下室给水相关：1）根据上部给水立管位置，插入到地下室平面图,地下室由变频供水设备供应到各给水立管,并计算给水设备的流量及扬程.然后计算上部各楼的入口压力,上部各楼各给水分区根据所计算的入口压力,超压的楼层相应减压。2）地下室平时车库冲洗给水、发电机房洗涤池给水、人防电站给水、地下室生活水箱进水、地下室消防水池进水、地下室人防给水。3。总平给水相关:1）管综报批阶段与规划部分确定给水总管引入位置，根据小区给水计算得出引入管的管径并由规划部门审核通过。一般引入后，设置一路生活给水(再根据住宅、商业、公建等分开供水，设不同水表)；另一路供给小区室外消火栓环网供小区室外消防给水用(设倒流防止器)，上接室外消火栓.3。上部污废水排水方面：1）首先确定排水方式及通气方式，一般多层住宅（10F以下）可采用普通单立管排水方式；高层住宅（10F以上）及公建等一般采用设专用通气管的排水方式或者采用特殊单立管排水方式。厨房废水跟卫生间废水要分开排放。一般住宅需要排水的地方主要如下：卫生间、厨房、阳台洗衣机、普通阳台等.2)根据平面图先确定标准层排水立管位置，然后再画排水支管;将排水立管插到屋面伸顶通气，并核对位置，一般需离门或窗4m以外，如果无法满足则需要比门顶高600mm。通气管需要比上人屋面高2m以上，比不上人屋面高0.3m以上；将标准层排水管等拷贝到一层，核对立管是否需要拐弯，立管尽量拐弯到墙角等位置美观并不影响日常使用;绘制立管的排出管及一层单独排放的排水管。3）总平相关:根据各楼单体的排出管插入总平面图,一般单体排出管排入检查井汇合后经过化粪池(化粪池距离建筑需超过5m）处理，然后排入市政污水管道。4。地下室污废水排水方面：1）地下室需排水:车库集水坑排水、平时发电机房排水、车道入口处排水、泵房排水、报警阀间排水、消防电梯底部排水、人防排水(一般分为干厕、洗消间、人防口部、人防电站等排水）等。5。雨水排水方面1）首先根据地区选定暴雨强度公式，根据不同性质的建筑选定重现期,并根据降雨历时等计算出暴雨强度。然后再乘相应的径流系数及汇水面积，计算出本屋面的设计流量。2)根据计算出的设计流量及建筑屋面大体找坡及外立面要求,再根据单根排水立管及雨水斗的排水流量，考虑雨水立管的个数及设置位置。绘制雨水立管、雨水斗、排出管等.一般排出管可接入室外雨水沟或者检查井，小区雨水汇集后排入市政雨水管道.6。室内消火栓给水系统1。先查高规或者低规，从建筑定性上查本楼是否需做室内消火栓系统.2.确定本楼需做室内消火栓系统后，查询本楼室内外消火栓用水量。一般消火栓系统静压超过100m则需要分区供水.3.设置上部各楼消火栓立管及消火栓箱位置,消火栓设置位置需满足楼层任何一角落有两股水柱到达。消防电梯前室应设置消火栓。室内消火栓管道需成环，并在屋顶设置一试验消火栓及排气阀等。4.地下室车库设置消火栓,一般保护半径在25m范围以内,到门一般按22。5m考虑.地下室消火栓环网应成环状。5.消防水池：根据室内外消火栓用水量及喷淋用水量等，根据火灾持续时间计算出消防水池容量，一般大于500m3的消防水池需分成独立的两格。消防水泵从消防水池吸水坑取水供水到消防管网。 消防水池一般设消防取水口满足消防车取水要求.6。消防水箱,消防水箱满足火灾初期10min的消防用水，因火灾初期消防水泵需要一定的时间启动供水,因此在这个时间内基本靠消防水箱的静压进行供水灭火。7。水泵接合器：消防环网在合适的位置接出水泵接合器，满足当管网故障或内部消防泵故障时,外部消防车通过水泵接合器加压内部消防管网给水。7。气体灭火系统1。先查高规或者低规，从建筑定性上查本楼是否需做气体灭火系统.2。一般高层建筑配套的高低压配电房,公共配电间,贵重设备用房等需要设置气体灭火系统。可采用七氟丙烷、热气溶胶等气体灭火方式
