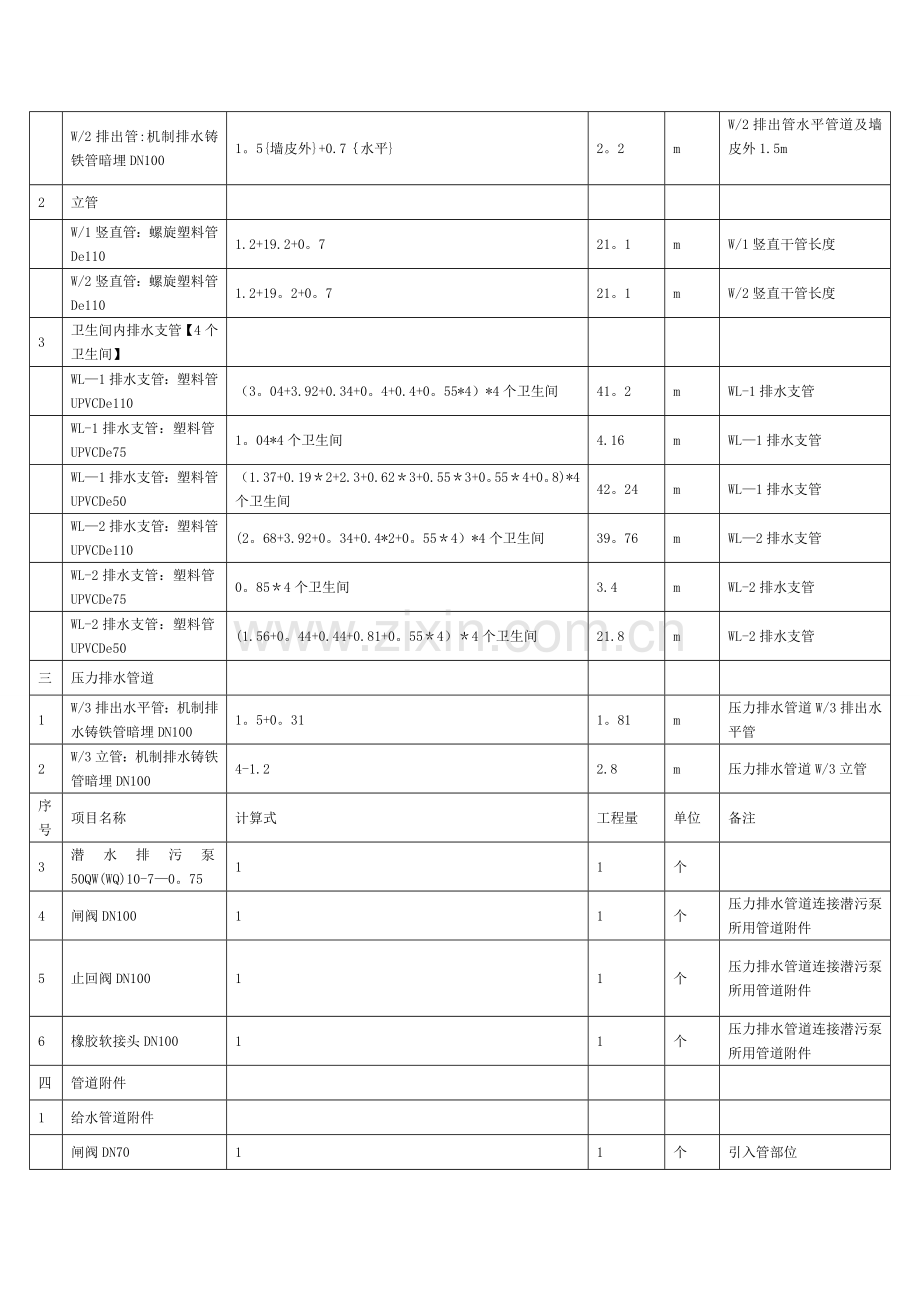

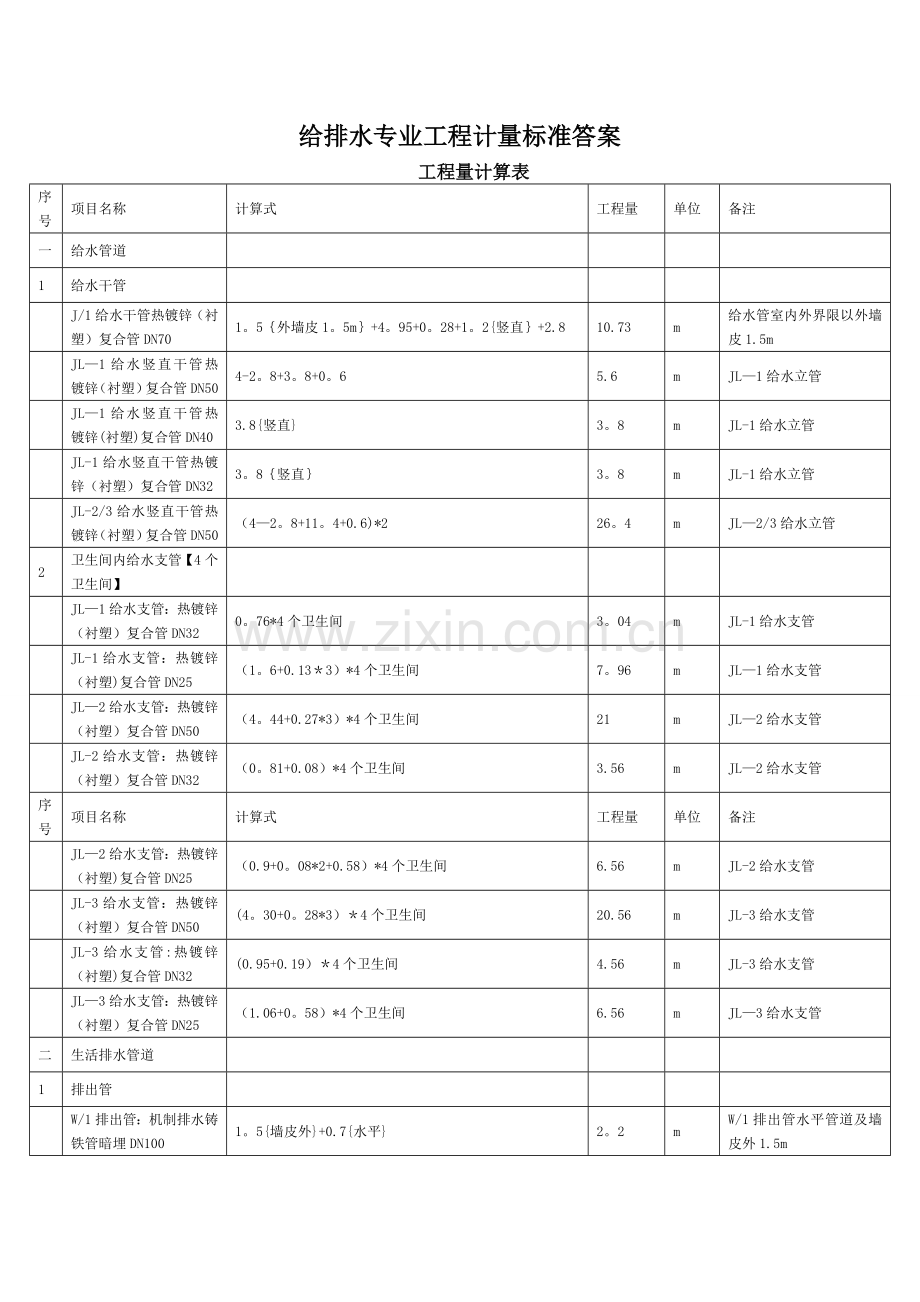

给排水专业工程计量标准答案.doc

给排水专业工程计量标准答案
工程量计算表
序号
项目名称
计算式
工程量
单位
备注
一
给水管道

1
给水干管

J/1给水干管热镀锌（衬塑）复合管DN70
1。5｛外墙皮1。5m｝+4。95+0。28+1。2{竖直｝+2.8
10.73
m
给水管室内外界限以外墙皮1.5m

JL—1给水竖直干管热镀锌（衬塑）复合管DN50
4-2。8+3。8+0。6
5.6
m
JL—1给水立管

JL—1给水竖直干管热镀锌(衬塑)复合管DN40
3.8{竖直}
3。8
m
JL-1给水立管

JL-1给水竖直干管热镀锌（衬塑）复合管DN32
3。8｛竖直｝
3。8
m
JL-1给水立管

JL-2/3给水竖直干管热镀锌（衬塑）复合管DN50
（4—2。8+11。4+0.6)*2
26。4
m
JL—2/3给水立管
2
卫生间内给水支管【4个卫生间】

JL—1给水支管：热镀锌（衬塑）复合管DN32
0。76*4个卫生间
3。04
m
JL-1给水支管

JL-1给水支管：热镀锌（衬塑)复合管DN25
（1。6+0.13＊3）*4个卫生间
7。96
m
JL—1给水支管

JL—2给水支管：热镀锌（衬塑）复合管DN50
（4。44+0.27*3）*4个卫生间
21
m
JL—2给水支管

JL-2给水支管：热镀锌（衬塑）复合管DN32
（0。81+0.08）*4个卫生间
3.56
m
JL—2给水支管
序号
项目名称
计算式
工程量
单位
备注

JL—2给水支管：热镀锌（衬塑)复合管DN25
（0.9+0。08*2+0.58）*4个卫生间
6.56
m
JL-2给水支管

JL-3给水支管：热镀锌（衬塑）复合管DN50
(4。30+0。28*3）＊4个卫生间
20.56
m
JL-3给水支管

JL-3给水支管:热镀锌（衬塑)复合管DN32
(0.95+0.19）＊4个卫生间
4.56
m
JL-3给水支管

JL—3给水支管：热镀锌（衬塑）复合管DN25
（1.06+0。58）*4个卫生间
6.56
m
JL—3给水支管
二
生活排水管道

1
排出管

W/1排出管：机制排水铸铁管暗埋DN100
1。5{墙皮外}+0.7{水平}
2。2
m
W/1排出管水平管道及墙皮外1.5m

W/2排出管:机制排水铸铁管暗埋DN100
1。5{墙皮外}+0.7｛水平}
2。2
m
W/2排出管水平管道及墙皮外1.5m

2
立管

W/1竖直管：螺旋塑料管De110
1.2+19.2+0。7
21。1
m
W/1竖直干管长度

W/2竖直管：螺旋塑料管De110
1.2+19。2+0。7
21。1
m
W/2竖直干管长度
3
卫生间内排水支管【4个卫生间】

WL—1排水支管：塑料管UPVCDe110
（3。04+3.92+0.34+0。4+0.4+0。55*4）*4个卫生间
41。2
m
WL-1排水支管

WL-1排水支管：塑料管UPVCDe75
1。04*4个卫生间
4.16
m
WL—1排水支管

WL—1排水支管：塑料管UPVCDe50
（1.37+0.19＊2+2.3+0.62＊3+0.55＊3+0。55＊4+0。8)*4个卫生间
42。24
m
WL—1排水支管

WL—2排水支管：塑料管UPVCDe110
(2。68+3.92+0。34+0.4*2+0。55＊4）*4个卫生间
39。76
m
WL—2排水支管

WL-2排水支管：塑料管UPVCDe75
0。85＊4个卫生间
3.4
m
WL-2排水支管

WL-2排水支管：塑料管UPVCDe50
(1.56+0。44+0.44+0.81+0。55＊4）＊4个卫生间
21.8
m
WL-2排水支管
三
压力排水管道

1
W/3排出水平管：机制排水铸铁管暗埋DN100
1。5+0。31
1。81
m
压力排水管道W/3排出水平管
2
W/3立管：机制排水铸铁管暗埋DN100
4-1.2
2.8
m
压力排水管道W/3立管
序号
项目名称
计算式
工程量
单位
备注
3
潜水排污泵50QW(WQ)10-7—0。75
1
1
个

4
闸阀DN100
1
1
个
压力排水管道连接潜污泵所用管道附件
5
止回阀DN100
1
1
个
压力排水管道连接潜污泵所用管道附件
6
橡胶软接头DN100
1
1
个
压力排水管道连接潜污泵所用管道附件
四
管道附件

1
给水管道附件

闸阀DN70
1
1
个
引入管部位

截止阀DN50
2＊4个卫生间
8
个
卫生间内给水支管部位

截止阀DN32
1＊4个卫生间
4
个
卫生间内给水支管部位
五
卫生洁具

洗脸盆
4*4个卫生间
16
套

坐便器
2＊4个卫生间
8
套

蹲便器
6*4个卫生间
24
套

小便器
3＊4个卫生间
12
套

拖布池
2*4个卫生间
8
套

地漏De50
2*4个卫生间
8
套

六
其他材料

给水管道穿外墙套管制作安装DN125
1
1
个
穿外墙使用刚性防水套管（给水用）

排水管道穿外墙套管制作安装DN125
3
3
个
穿外墙使用刚性防水套管(排水用）
工程量汇总表
序号
项目编码
项目名称
项目特征描述
计量单位
工程量
1
031001007001
复合管
1。安装部位:室内
2。介质:给水
3.材质、规格：热镀锌（衬塑）复合管DN70
4.连接形式：丝接
5.压力试验及吹、洗设计要求:管道消毒、冲洗
m
10.73
2
031001007002
复合管
1。安装部位:室内
2.介质:给水
3.材质、规格：热镀锌（衬塑)复合管DN50
4.连接形式：丝接
5.压力试验及吹、洗设计要求：管道消毒、冲洗
m
73。56
3
031001007003
复合管
1.安装部位:室内
2.介质：给水
3.材质、规格：热镀锌（衬塑)复合管DN40
4。连接形式：丝接
5.压力试验及吹、洗设计要求：管道消毒、冲洗
m
3.8
4
031001007004
复合管
1。安装部位:室内
2。介质:给水
3.材质、规格：热镀锌（衬塑）复合管DN32
4.连接形式:丝接
5。压力试验及吹、洗设计要求:管道消毒、冲洗
m
15.16
5
031001007005
复合管
1.安装部位：室内
2.介质：给水
3.材质、规格:热镀锌（衬塑）复合管DN25
4.连接形式:丝接
5。压力试验及吹、洗设计要求：管道消毒、冲洗
m
21。08
6
031002003001
套管
1。名称：刚性防水套管
2.材质：钢材
3。规格：DN125
4．系统：给水系统
个
1
7
031003001002
螺纹阀门
1.类型：截止阀
2.规格:DN50
3。连接形式：螺纹连接
个
8
8
031003001003
螺纹阀门
1。类型：截止阀
2。规格：DN32
3。连接形式：螺纹连接
个
4
9
031003003001
焊接法兰阀门
1。类型:闸阀
2.规格：DN70
3。连接形式：焊接
个
1
10
031001006001
塑料管
1。安装部位:室内
2。介质:排水管道
3.材质、规格：螺旋塑料管De110
4.连接形式:粘接
m
42.2
11
031001006002
塑料管
1。安装部位:室内
2。介质：排水管道
3.材质、规格：塑料管UPVCDe110
4。连接形式：粘接
m
80.56
12
031001006003
塑料管
1。安装部位:室内
2.介质：排水管道
3.材质、规格：塑料管UPVCDe75
4.连接形式:粘接
m
7.56
13
031001006004
塑料管
1。安装部位:室内
2。介质：排水管道
3.材质、规格:塑料管UPVCDe50
4.连接形式:粘接
m
64.04
14
031002003002
套管
1.名称:刚性防水套管
2。材质:钢材
3。规格：DN125
4。系统：排水系统
个
2
15
031004003001
洗脸盆
1.材质:陶瓷
2.规格、类型：洗脸盆
3。附件名称：红外感应水龙头
组
16
16
031004004001
洗涤盆
1。材质：陶瓷
2。规格、类型：拖布池
组
8
17
031004006001
大便器
1.材质：陶瓷
2。规格、类型:坐便器
3。附件名称：6L低水箱
组
8
18
031004006002
大便器
1.材质：陶瓷
2.规格、类型：蹲便器
3.附件名称：脚踏式
组
24
19
031004007001
小便器
1.材质：陶瓷
2.规格、类型：小便斗
3。附件名称：红外感应水龙头
组
12
20
031004014001
给、排水附（配）件
1.材质：塑料
2.名称：地漏
3.规格：De50
个
8
21
030109011001
潜水泵
1.名称：潜水排污泵
2。型号：50QW（WQ）10-7-0。75
3。检查接线
台
1
22
031001005001
铸铁管
1.安装部位：室内
2.介质:压力排水
3。材质、规格：机制排水铸铁管DN100
4。连接形式：W承插水泥接口
m
4.61
23
031002003003
套管
1。名称：刚性防水套管
2.材质：钢材
3。规格:DN125
4.系统：压力排水系统
个
1
24
031003001001
软接头(软管）
1。类型：橡胶软接头
2.规格：DN100
3.连接形式：焊接
个
1
25
031003003002
焊接法兰阀门
1.类型：止回阀
2。规格:DN100
3。连接形式：焊接
个
1
26
031003003003
焊接法兰阀门
1.类型：闸阀
2.规格：DN100

3。连接形式：焊接
个
1
27
031201001001
管道刷油
1.排水铸铁管除锈后刷沥青两道
m2
1.45
