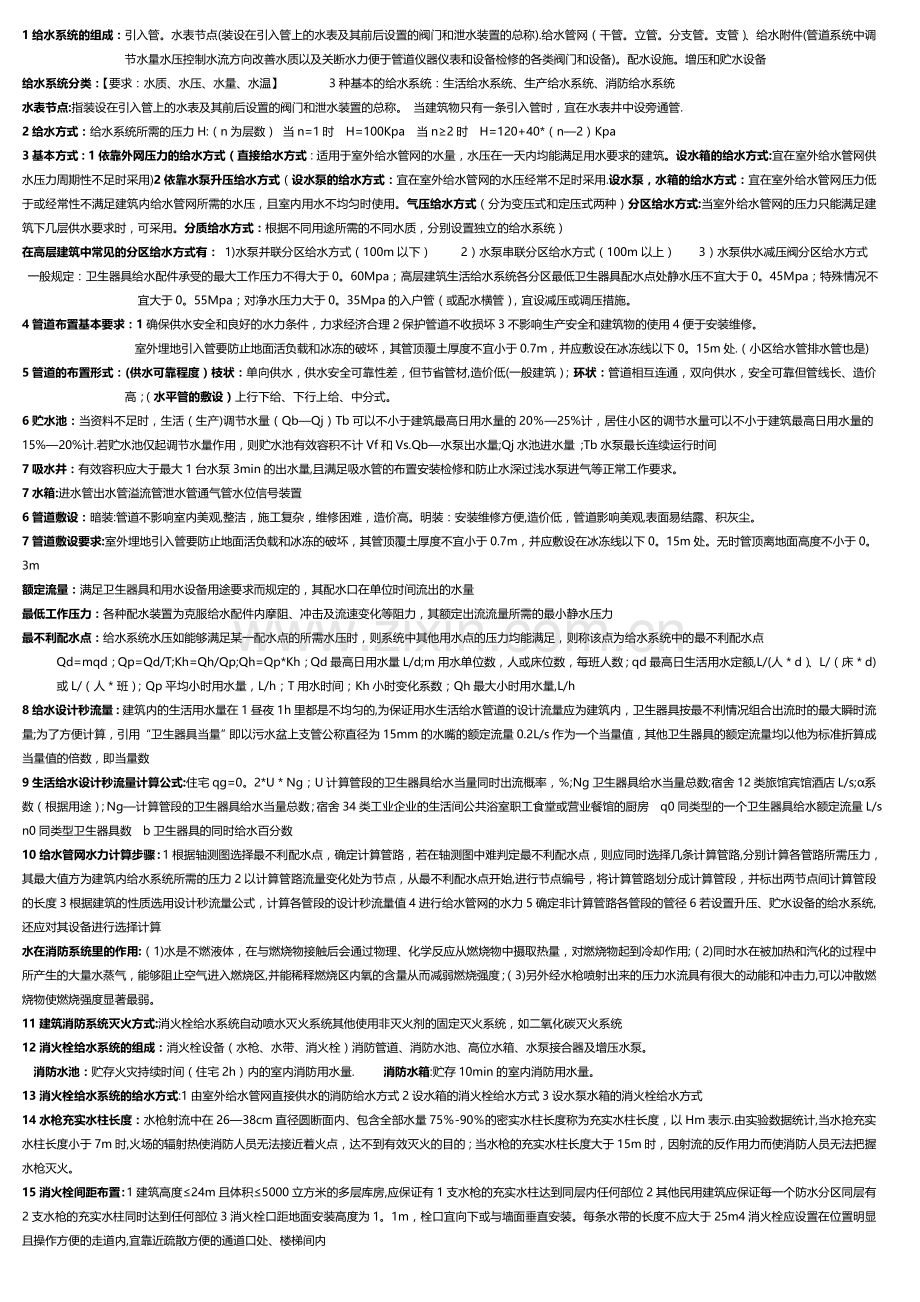

建筑给水排水工程考试重点整理.doc

1给水系统的组成：引入管。水表节点(装设在引入管上的水表及其前后设置的阀门和泄水装置的总称).给水管网（干管。立管。分支管。支管）、给水附件(管道系统中调节水量水压控制水流方向改善水质以及关断水力便于管道仪器仪表和设备检修的各类阀门和设备)。配水设施。增压和贮水设备给水系统分类：【要求：水质、水压、水量、水温】 3种基本的给水系统：生活给水系统、生产给水系统、消防给水系统水表节点:指装设在引入管上的水表及其前后设置的阀门和泄水装置的总称。 当建筑物只有一条引入管时，宜在水表井中设旁通管.2给水方式：给水系统所需的压力H:（n为层数） 当n=1时 H=100Kpa 当n2时 H=120+40*（n2）Kpa3基本方式：1依靠外网压力的给水方式（直接给水方式：适用于室外给水管网的水量，水压在一天内均能满足用水要求的建筑。设水箱的给水方式:宜在室外给水管网供水压力周期性不足时采用)2依靠水泵升压给水方式（设水泵的给水方式：宜在室外给水管网的水压经常不足时采用.设水泵，水箱的给水方式：宜在室外给水管网压力低于或经常性不满足建筑内给水管网所需的水压，且室内用水不均匀时使用。气压给水方式（分为变压式和定压式两种）分区给水方式:当室外给水管网的压力只能满足建筑下几层供水要求时，可采用。分质给水方式：根据不同用途所需的不同水质，分别设置独立的给水系统）在高层建筑中常见的分区给水方式有： 1)水泵并联分区给水方式（100m以下） 2）水泵串联分区给水方式（100m以上） 3）水泵供水减压阀分区给水方式 一般规定：卫生器具给水配件承受的最大工作压力不得大于0。60Mpa；高层建筑生活给水系统各分区最低卫生器具配水点处静水压不宜大于0。45Mpa；特殊情况不宜大于0。55Mpa；对净水压力大于0。35Mpa的入户管（或配水横管），宜设减压或调压措施。4管道布置基本要求：1确保供水安全和良好的水力条件，力求经济合理2保护管道不收损坏3不影响生产安全和建筑物的使用4便于安装维修。室外埋地引入管要防止地面活负载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m，并应敷设在冰冻线以下0。15m处.（小区给水管排水管也是)5管道的布置形式：(供水可靠程度）枝状：单向供水，供水安全可靠性差，但节省管材,造价低(一般建筑）；环状：管道相互连通，双向供水，安全可靠但管线长、造价高；（水平管的敷设）上行下给、下行上给、中分式。6贮水池：当资料不足时，生活（生产)调节水量（QbQj）Tb可以不小于建筑最高日用水量的2025%计，居住小区的调节水量可以不小于建筑最高日用水量的15%20%计.若贮水池仅起调节水量作用，则贮水池有效容积不计Vf和Vs.Qb水泵出水量;Qj水池进水量 ;Tb水泵最长连续运行时间7吸水井：有效容积应大于最大1台水泵3min的出水量,且满足吸水管的布置安装检修和防止水深过浅水泵进气等正常工作要求。7水箱:进水管出水管溢流管泄水管通气管水位信号装置6管道敷设：暗装:管道不影响室内美观,整洁，施工复杂，维修困难，造价高。明装：安装维修方便,造价低，管道影响美观,表面易结露、积灰尘。7管道敷设要求:室外埋地引入管要防止地面活负载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m，并应敷设在冰冻线以下0。15m处。无时管顶离地面高度不小于0。3m额定流量：满足卫生器具和用水设备用途要求而规定的，其配水口在单位时间流出的水量最低工作压力：各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力，其额定出流流量所需的最小静水压力最不利配水点：给水系统水压如能够满足某一配水点的所需水压时，则系统中其他用水点的压力均能满足，则称该点为给水系统中的最不利配水点Qd=mqd；Qp=Qd/T;Kh=Qh/Qp;Qh=Qp*Kh；Qd最高日用水量L/d;m用水单位数，人或床位数，每班人数；qd最高日生活用水定额,L/(人d）、L/（床d)或L/（人班）；Qp平均小时用水量，L/h；T用水时间；Kh小时变化系数；Qh最大小时用水量,L/h8给水设计秒流量：建筑内的生活用水量在1昼夜1h里都是不均匀的,为保证用水生活给水管道的设计流量应为建筑内，卫生器具按最不利情况组合出流时的最大瞬时流量;为了方便计算，引用“卫生器具当量”即以污水盆上支管公称直径为15mm的水嘴的额定流量0.2L/s作为一个当量值，其他卫生器具的额定流量均以他为标准折算成当量值的倍数，即当量数9生活给水设计秒流量计算公式:住宅qg=0。2*UNg；U计算管段的卫生器具给水当量同时出流概率，;Ng卫生器具给水当量总数;宿舍12类旅馆宾馆酒店L/s;系数（根据用途）；Ng计算管段的卫生器具给水当量总数；宿舍34类工业企业的生活间公共浴室职工食堂或营业餐馆的厨房 q0同类型的一个卫生器具给水额定流量L/s n0同类型卫生器具数 b卫生器具的同时给水百分数10给水管网水力计算步骤：1根据轴测图选择最不利配水点，确定计算管路，若在轴测图中难判定最不利配水点，则应同时选择几条计算管路,分别计算各管路所需压力，其最大值方为建筑内给水系统所需的压力2以计算管路流量变化处为节点，从最不利配水点开始,进行节点编号，将计算管路划分成计算管段，并标出两节点间计算管段的长度3根据建筑的性质选用设计秒流量公式，计算各管段的设计秒流量值4进行给水管网的水力5确定非计算管路各管段的管径6若设置升压、贮水设备的给水系统,还应对其设备进行选择计算水在消防系统里的作用:（1)水是不燃液体，在与燃烧物接触后会通过物理、化学反应从燃烧物中摄取热量，对燃烧物起到冷却作用;（2)同时水在被加热和汽化的过程中所产生的大量水蒸气，能够阻止空气进入燃烧区,并能稀释燃烧区内氧的含量从而减弱燃烧强度；（3)另外经水枪喷射出来的压力水流具有很大的动能和冲击力,可以冲散燃烧物使燃烧强度显著最弱。11建筑消防系统灭火方式:消火栓给水系统自动喷水灭火系统其他使用非灭火剂的固定灭火系统，如二氧化碳灭火系统12消火栓给水系统的组成：消火栓设备（水枪、水带、消火栓）消防管道、消防水池、高位水箱、水泵接合器及增压水泵。消防水池：贮存火灾持续时间（住宅2h）内的室内消防用水量. 消防水箱:贮存10min的室内消防用水量。13消火栓给水系统的给水方式:1由室外给水管网直接供水的消防给水方式2设水箱的消火栓给水方式3设水泵水箱的消火栓给水方式14水枪充实水柱长度：水枪射流中在2638cm直径圆断面内、包含全部水量75-90的密实水柱长度称为充实水柱长度，以Hm表示.由实验数据统计,当水抢充实水柱长度小于7m时,火场的辐射热使消防人员无法接近着火点，达不到有效灭火的目的；当水枪的充实水柱长度大于15m时，因射流的反作用力而使消防人员无法把握水枪灭火。15消火栓间距布置：1建筑高度24m且体积5000立方米的多层库房,应保证有1支水枪的充实水柱达到同层内任何部位2其他民用建筑应保证每一个防水分区同层有2支水枪的充实水柱同时达到任何部位3消火栓口距地面安装高度为1。1m，栓口宜向下或与墙面垂直安装。每条水带的长度不应大于25m4消火栓应设置在位置明显且操作方便的走道内,宜靠近疏散方便的通道口处、楼梯间内16消防给水管道的布置:1室内消防竖管管径不应小于DN100;2高层厂房应设置独立的消防给水系统，室内消防立管应连接成环状3消火栓给水管网应与自动喷水灭火管网分开设置4闸门的设置应便于管网维修和使用安全,对于多层民用建筑和其他厂房,检修关闭阀门后，停止使用的消防竖管不超过1根,但官网设置的竖管超过3根时，可关闭2根5高层厂房、设置室内消火栓且层数超过4层的厂房、设置室内消火栓且层数超过5层的公共建筑，消火栓给水系统应设置消防水泵接合器17自动喷水灭火系统：发生火灾时,能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。他的持续喷水时间，应按活载持续时间不小于1小时确定.组成：水源.加压贮水设备.喷头.管网。报警装置等.根据喷头的常开闭形式和管网充水与否分：湿式自动。干式自动.预作用喷水。雨淋喷水。水幕系统。自动喷水灭火系统湿式自动喷水灭火系统：管网中充满有压水，当建筑物发生火灾，火点温度达到开启闭式喷头时,喷头出水灭火.干式自动喷水灭火系统：管网中平时不充水，充有有压空气（或氮气），当建筑物发生火灾火点温度达到开启闭式喷头时,喷头开启，排气、充水、灭火.预作用喷水灭火系统：管网中平时不充水（无压），发生火灾时，火灾探测器报警后,自动控制系统控制阀门排气、充水，由干式变为湿式系统.雨淋喷水灭火系统：喷头常开，当建筑物发生火灾时，由自动控制装置打开集中控制闸门。水幕系统:喷头沿线状布置，发生火灾时主要起阻火、冷却、隔离作用.喷头分类：闭式（构造按溅水盘的形式和安装位置：直立型.下垂型。边墙型。普通型.吊顶型和干式下垂型)开式（用途分开启式。水幕型）特殊喷头（自动启闭。快速反应)高层建筑消防给水系统：当消火栓给水系统中,消火栓口处压力超过1Mpa、自动喷水灭火系统中管网压力超过1。2Mpa时，则需分区供水,否则消防给水系统压力过高.防止超压的措施: a 多台水泵并联运行； b 选用流量-扬程曲线平缓的消防水泵； c 合理地确定分区范围和布置消防管道； d 提高管道和附件的承压能力； e 在消防给水系统中设置安全阀或设水泵回流管泄压。18排水系统的分类和组成：污废水排水系统（污废水来源：生活排水系统和工业排水系统(污水和废水排放过程的关系他们又分合流制和分流制）和屋面排水系统。19污废水排水系统的类型：单立管排水系统（只有一根排水立管，没有专门通气立管的系统。内通气)双立管(也叫两制管，由一根排水立管和一根通气立管组成外通气）三立管（三管制，三根立管组成，分别为生活污水立管.生活废水立管和通气立管.干式外通气）20水封作用:设在卫生器具排水口下，用来抵抗排水管内气压变化，防止排水管道系统中砌体窜入室内的一定高度的水柱，通常用存水弯来实施（高度50-100mm)21水封破坏:因静态和动态原因造成存水弯内水分高度减少，不足抵抗管道内允许的压力变化值,管道内砌体进入室内的现象，水封破坏和存水弯内水量损失有关（自虹吸损失诱导虹吸损失静态损失）22稳定立管压力增大通水能力的措施：1不断改变立管内水流的方向，增加水流下流动的阻力,消耗水流的动能，较小污水在立管内的下降速度2改变立管内壁表面的形状,改变水在立管内的流动轨迹和下降流速3设置专用通气管，改变补气23排水管道布置与敷设的相关因素：1排水畅通，水利条件好2保证设有排水管道房间或场所的正常使用3保证排水管道不受损坏4室内环境卫生条件好5施工安装、维护管理方便。应按规范设置检查口或清扫口,如铸铁排水立管上检查口之间的距离不宜大于10m，塑料排水立管宜每六层设置一个检查口。在连接2个及2个以上的大便器或3个及3个以上卫生器具的铸铁排水横管上，宜设清扫口.在连接4个及4个以上的大便器的塑料排水横管上宜设置清扫口6占地面积小，总管线短、工程造价低25排水定额：建筑内部的排水定额有两个，一个是以每人每日为标准，另一个是以卫生器具为标准。每人每日排放的污水量和时变化系数与气候、建筑物内卫生设备完善程度有关。从用水设备流出的生活给贺岁使用后损失很小，绝大部分被卫生器具收集排放，所以生活排水定额和时变化系数与给水相同。2以污水盆排水流量0。33L/s为一个排水当量，将其他卫生器具的排水量与0。33L/s的比值作为该种卫生器具的排水当量。给水系统：0.2L/s26排水设计秒流量:某管段的排水设计流量应为该管段的瞬时最大排水流量27住宅宿舍12类。计算管段排水设计秒流量L/s计算管段卫生器具排水当量总数.计算管段上排水最大的一个卫生器具的排水流量L/s.根据建筑物用途而定的系数.计算排水管网起端的管段时，因连接的卫生器具较少，计算结果有时会大于该管段上所有卫生器具排水流量的总和，这时，应该按该管段所有卫生器具排水流量的累加值作为排水设计秒流量。28宿舍34类工业企业生活间公共浴室.第i种一个卫生器具的排水流量第i种卫生器具的个数第i种卫生器具同时排水百分数,冲洗大便器按12计算m 计算管段上卫生器具的种类数。对于大便器介入的排水管网起端，因卫生器具较少,大便器的同时排水百分数较小，计算的排水设计秒流量可能会小于一个大便器的排水流量，这时应按一个大便器的排水量作为该管段的排水设计秒流量.建筑物内部排出管最小管径50mm; 医院、厨房、浴室以及大便器排放的污水【水质特殊】最小管径大于50mm； 医院洗涤盆和污水盆 不小于75mm；厨房 多层住宅 排水立管最小为75mm； 公共食堂 干管直径不小于100mm 支管管径不小于75mm。 （3）浴室泄水管 宜100mm （4）大便器 100mm 小便槽或3个及以上小便器 75mm3、通气管的管径一般不宜小于排水管管径的1/2，双立管排水系统中，当通气立管长度50m时，空气在管内流动时阻力损失增加，为保证排水支管内气压稳定,通气立管管径与排水立管管径相同。4、通气立管长度小于等于50m的三立管或多立管排水系统，两根或者两根以上排水立管共用同一根通气立管，应按最大一根排水立管管径确定共用通气立管管径，同时保证其管径不小于任何一根排水立管的管径.5汇合通气管和总伸顶通气管的断面积不小于最大一根通气立管断面积与0.25倍的通气立管断面积之和。 de 汇合通气管和总伸顶通气管管径 mm dmax 最大一根通气立管管径 mm di 其余通气立管管径 mm29建筑雨水排水系统分类:按建筑内部是否有雨水管道分内排和外排。按雨水在管道内的流态氛围重力式无压流。重力式半有压流和压力流。按屋面排水条件分檐沟排水.天沟排水和无沟排水。按出户埋地横干管是否有自由水面分敞开式排水系统和密闭式排水系统.按一根立管连接的雨水斗数量分单斗系统和多斗系统30雨水排水系统组成：普通外排水天沟外排水内排水（雨水斗.连接管。悬吊管。立管.排出管.埋地干管和附属构筑物）31天沟和设计计算:内容：天沟外排水系统的设计计算主要是配合土建要求，确定天沟的形式和断面尺寸，校核重现期。方法：已经确定天沟的长度、形状、几何尺寸、坡度、材料和汇水面积，校核重现期是否满足要求.计算过水断面面积求流速v求天沟允许通过的流量计算汇水面积F由Q允Q=Fq5/1000求5min的暴雨强度q5；求计算重现期P计,若计算重现期P计设计重现期P设,确定立管管径；若计算重现期P计设计重现期P设，改变天沟几何尺寸,增大过水断面面积,重新校核已经确定天沟的长度、坡度、材料、汇水面积和设计重现期，设计天沟的形状和几何尺寸.确定分水线每条天沟的回水面积F;求5min的暴雨强度q5;求天沟设计流量Q设;初步确定天沟的形状和几何尺寸；求天沟过水断面面积；求流速v；求天沟允许通过的流量Q允；若天沟的设计流量Q设天沟允许通过的流量Q允，确定立管管径;若天沟的设计流量Q设天沟允许通过的流量Q允，改变天沟的形状和尺寸，增大天沟的过水断面面积，重新计算。32热水供应系统分类和组成：局部.集中。区域.热媒系统(第一循环系统热源。水加热器和热媒管网组成）热水供水系统(第二循环系统热水配水管网和回水管网组成）附件(蒸汽。热水的控制附件及管道的链接附件)33热水供水方式:按加热方式:直接和间接加热。按热力管网压力工况分开式和闭式.按热水管网设置循环管网的方式不同有全循环半循环(立管和干管循环)无热循环。按热水管网运行方式分全天和定时循环。按热水管网采用的循环动力分自然和机械循环.安热水配水管网水平干管位置分下行上给和上行下给给水方式34附件安装部位和作用：热水器（安装高度低于设备或蒸汽管底部150mmm以上，保证凝结水及时排放同时防止蒸汽漏失）排气阀（上行下给式系统的配水干管最高处，排除热水管道中热水气化产生的气体，以保证管内热水畅通，防止管道腐蚀)膨胀管(出口离接水箱额高度不应少于100mm，保证密实的热水系统的压力稳定，防止膨胀管道）35热水管道布置与敷设:热水管在冷水管上面（上下平行）或左侧(垂直平行）。主横管一般1。1米高左右还有就是要每隔一段用管卡固定。热水循环回水管应在配水立管最高点下大雨等于0.5m处.管材为钢管或PPR管，负荷卫生要求的36建筑物内塑料节水管道敷设时应注意的要点有哪些1不得布置在灶台上边缘，明设立管距灶台边缘不得小于0.4m距燃气热水器边缘不宜小于0.2m，达不到要求时，应有保护措施2与水加热和热水器应不小于0.4m金属管过度不得直接埋于建筑物结构层内，如一定要埋设时，必须在管外设置套管3小管径（一般外径不得小于25mm)的配水管可直接埋在找平层中，或安装在承重墙体上开凿的管槽内4采用卡套式或卡环式接口交联聚乙烯管,铝塑复合管为避免直接管因接口渗漏而维修困难，要求直接管段中途不应接驳或用三通分谁配水采用分水器集中配水,管接口均明漏在外便于检修5塑料管给水管在室内暗装明装时立管应在布置在不易受碰撞处，如果不能避免，应在管外加保护措施。37填空：1高位消防水箱的消防储水量，一类公共建筑不应小于18m 二类和一类不小于12 二类居住不应小于6（2）不超过80mh20(3)不宜过多于8个,报警阀 不宜超过800个（4）全循环立管循环干管循环无循环四种(5）冷水管应在热水管下方 垂直平行时,冷水管应在热水管右侧（6）配水立管最高点下大于等于0.5m处 38水泵接合器的作用是什么？消防水泵结合有何设置要求？：作用：连接消防车室内消防给水系统加压供水的装置.设置位置：1。消防管网水平干管引出,另一端设于消防车易于接近的地方；2。设在附近15-4m的范围内有供消防车取水的室外消火栓或贮水池；3。形式:地上，地下,墙壁式.39讲述建筑给排水中通气系统的作用.通气系统作用：将排水管道内善法的有毒有害气体排放到一定空间的大气中，通气管想排水管道内补给给空气，减少气压波动幅度。防止水封破坏.通气管经常补充新鲜空气,可见其金属管道内手废气的腐蚀,延长使用寿命。设置通气管也可以提高排水系统的排水能力在高层建筑中常见的分区给水方式有:1水泵并联分区给水方式 2水泵串联分区给水方式 3水泵供水减压阀分区给水方式一般规定：卫生器具给水配件承受的最大工作压力不得大于0。60Mpa；高层建筑生活给水系统各分区最低卫生器具配水点处静水压不宜大于0.45Mpa；特殊情况不宜大于0.55Mpa;对净水压力大于0.35Mpa的入户管（或配水横管),宜设减压或调压措施.3水表节点：指装设在引入管上的水表及其前后设置的阀门和泄水装置的总称。当建筑物只有一条引入管时，宜在水表井中设旁通管.4目前我国给水管道管材可采用钢管、铸铁管、塑料管和复合管；各管材的特点如下:（1)钢管:耐压抗振性能好单管长接头少重量比铸铁管轻-螺纹连接、焊接、法兰连接.沟槽式卡箍连接。包括:镀锌钢管（螺纹连接，沟槽式卡箍连接)防止焊接时锌层破坏;非镀锌钢管(2)铸铁管：性脆，重量大，耐腐蚀，经久耐用，价格低承插连接（3）塑料管：耐化学腐蚀性能强，水流阻力小，重量轻运输安装方便,节省钢材,节约能源 螺纹连接，挤压夹紧连接，法兰连接,热熔合连接,电容合连接,粘接连接.(4）钢塑：兼有钢管与塑料管的优点5埋地给水管：塑料给水管，有衬里的铸铁给水管,经可靠防腐处理钢管；室内给水管道：塑料给水管,塑料和金属复合管，铜管，不锈钢管及经可靠防腐处理的钢管；连接卫生器具的给水支管:聚乙烯的铝塑复合管（耐压强度好，耐热,可曲绕和美观的优点）；生产和消防栓给水管：非镀锌钢管,给水铸铁管；自动喷水灭火系统的给水管：镀锌钢管，镀锌无缝钢管6过载流量(Qmax):水表在规定误差限内使用的上限流量；过载时:水表水头损失:旋翼式:100Kpa；螺翼式：10Kpa7常用流量（Qn）:水表在规定误差限内允许长期通过的流量，数值为Qn=1/2Qmax4管道防护:腐蚀、防冻防露、防漏、防振1额定流量:满足卫生器具和用水设备用途要求而规定的,其配水口在单位时间流出的水量2最低工作压力：各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力，其额定出流流量所需的最小静水力3最不利配水点：给水系统水压如能够满足某一配水点的所需水压时,则系统中其他用水点的压力均能满足,则称该点为给水系统中的最不利配水点1Qd=mqd；Qp=Qd/T;Kh=Qh/Qp；Qh=Qp*Kh；Qd最高日用水量L/d；m用水单位数，人或床位数，每班人数；qd最高日生活用水定额,L/（人*d）、L/（床d)或L/（人班)；Qp平均小时用水量，L/h;T用水时间；Kh小时变化系数；Qh最大小时用水量,L/h2.4给水管网水力计算目的：确定各管段管径，管网的水头损失和确定给水系统所需压力2给水管网水力计算步骤：1根据轴测图选择最不利配水点,确定计算管路,若在轴测图中难判定最不利配水点，则应同时选择几条计算管路，分别计算各管路所需压力，其最大值方为建筑内给水系统所需的压力2以计算管路流量变化处为节点,从最不利配水点开始,进行节点编号，将计算管路划分成计算管段，并标出两节点间计算管段的长度3根据建筑的性质选用设计秒流量公式,计算各管段的设计秒流量值4进行给水管网的水力5确定非计算管路各管段的管径6若设置升压、贮水设备的给水系统，还应对其设备进行选择计算3水泵离心式水泵:吸入式泵轴高于吸水面;灌入式吸水池水面高于泵轴2。6 水质污染的现象及原因:1管网污染：供水管网在输水过程中由于管道老化腐蚀、渗漏等因素造成的水质污染。2回流污染:无防倒流污染措施时,非饮用水或其他液体倒流入生活给水系统，污染水质。形成回流污染的主要原因是：埋地管道或阀门等附体连接不严密；放水附件安装不当；饮用水管与大便器（槽）连接不当；饮用水与非饮用水管道直接连接3贮水过程污染：贮水池（箱）的制作材料或防腐涂料选择不当，若含有有毒物质,逐渐溶于水中导致水质污染。4微生物污染：水在贮水池（箱）中停留时间过长，余氯耗尽,微生物繁殖使水腐败变质。5其他由于设计不合理，施工安装或管理等使用不当而造成的污染。如：位置或连接不当；设计缺陷；材料选用；施工问题；管理不善2水质防护措施：（1)出水口高出承接用水容器溢流边缘的最小空气间隙,不得小于出水口公称直径的2.5倍（2）埋地式生活饮用水贮水池周围10m以内,不得有化粪池，污水处理构筑物,深水井垃圾堆放点等污染源.周围2m内不得有污水管和污染物。（3）当生活饮用水水池（箱）内的贮水，48小时内不能得到更新时,应设置水消毒处理装置。2.7 高层建筑系统给水系统技术措施:1住宅、旅馆、医院 0。30.35Ma办公楼因卫生器具较少，且使用不频繁，故卫生器具配水装置处的静水压力可略高些,宜为0.350。45MPa。2高层建筑给水系统竖向分区的基本形式：串联式（100m以上）；减压式；并联式(100m以下)室外高低压给水管网直接供水3。1 建筑消防系统灭火方式：消火栓给水系统自动喷水灭火系统其他使用非灭火剂的固定灭火系统，如二氧化碳灭火系统1水在消防系统里的作用：(1）水是不燃液体，在与燃烧物接触后会通过物理、化学反应从燃烧物中摄取热量，对燃烧物起到冷却作用；(2）同时水在被加热和汽化的过程中所产生的大量水蒸气，能够阻止空气进入燃烧区，并能稀释燃烧区内氧的含量从而减弱燃烧强度；(3）另外经水枪喷射出来的压力水流具有很大的动能和冲击力,可以冲散燃烧物使燃烧强度显著最弱。 2消火栓给水系统的组成：消火栓设备（水枪、水带、消火栓）消防管道、消防水池、高位水箱、水泵接合器及增压水泵。3消防水池:贮存火灾持续时间（住宅2h）内的室内消防用水量。4消防水箱：贮存10min的室内消防用水量.6消火栓给水系统的给水方式:1由室外给水管网直接供水的消防给水方式2射水箱的消火栓给水方式3设水泵水箱的消火栓给水方式7水枪充实水柱长度：水枪射流中在26-38cm直径圆断面内、包含全部水量7590的密实水柱长度称为充实水柱长度,以Hm表示。由实验数据统计,当水抢充实水柱长度小于7m时，火场的辐射热使消防人员无法接近着火点，达不到有效灭火的目的；当水枪的充实水柱长度大于15m时,因射流的反作用力而使消防人员无法把握水枪灭火.6消火栓给水水力计算目的:根据规范规定的消防用水量及要求使用的水枪数量和水压，确定管网的管径，系统所需的水压水池水箱的容积和水泵的型号等8消防管网水力计算的目的：确定消防给水管网的管径计算或校核消防水箱的设置高度选择消防水泵7消防水池的补水时间不宜超过48h，对于独立石油库区，不应超过96h，当体积大于500m时，应分设两个能独立使用的消防水池1湿式自动喷水灭火系统：管网中充满有压水，当建筑物发生火灾,火点温度达到开启闭式喷头时,喷头出水灭火。2干式自动喷水灭火系统：管网中平时不充水，充有有压空气(或氮气），当建筑物发生火灾火点温度达到开启闭式喷头时，喷头开启，排气、充水、灭火.3预作用喷水灭火系统：管网中平时不充水（无压)，发生火灾时,火灾探测器报警后，自动控制系统控制阀门排气、充水,由干式变为湿式系统.4雨淋喷水灭火系统：喷头常开，当建筑物发生火灾时，由自动控制装置打开集中控制闸门。5水幕系统:喷头沿线状布置,发生火灾时主要起阻火、冷却、隔离作用。3水喷雾灭火系统（与消防中水作用区分）：利用水雾喷头把水粉碎成细小的水雾滴之后喷射到正在燃烧的物质表面，通过表面冷却、窒息以及乳化、稀释的同时作用实现灭火。1高层建筑消防给水系统：当消火栓给水系统中，消火栓口处压力超过1。0Mpa、自动喷水灭火系统中管网压力超过1。2Mpa时，则需分区供水,否则消防给水系统压力过高。2水箱的设置高度应满足最不利喷头处工作压力不低于0.05Mpa和建筑高度不超过100m，最不利点消火栓静水压不低于0。07Mpa或建筑高度超过100m，最不利点消火栓静水压不低于0。15Mpa的要求.3消防给水系统的设置:1在高级旅馆、重要办公楼、一类建筑的商业楼、展览馆、综合楼和消防高度超过100m的其他高层建筑内，均应增设消防卷盘(自救式小口径消火栓设备)，该设备操作方便，便于非专职消防人员在火灾初起时及时救火，以防止火势蔓延,提高灭火成功率。2防止超压的措施：a 多台水泵并联运行;b 选用流量扬程曲线平缓的消防水泵； c合理地确定分区范围和布置消防管道;d 提高管道和附件的承压能力； e在消防给水系统中设置安全阀或设水泵回流管泄压。1污废水排水系统组成：卫生器具和生产设备的受水器.排水管道。清通设备和通气管道3建筑内部排水的流动特点：1水量气压变化幅度大2流速变化剧烈3事故危害大4排水系统的选择：1污废水的性质：（1)当两种生产污水合流会产生有毒有害气体和其他难处理的有害物质时分流排放(2）与生活污水性质相似的生产污水可以和生活污水合流排放 (3)不含有机物且污染轻微的生产废水可排入雨水排水系统2污废水处理程度：污染物种类相同，但浓度不同的两种污水宜分流排除3污废水综合利用的可能性和处理要求：（1)工业废水中常用含有回收利用的贵重工业用原料，为减少环境污染，变废为宝，宜采用清浊分流，分质分流(否则会影响回收价值和处理效果）(2)对卫生标准要求较高，设有中水系统的建筑物，生活污水与废水宜采用分流排放(3）含有较多的公共饮食业厨房的洗涤水和洗车台冲洗水；含有大量致病病毒、细菌或放射性元素超过排放标准的医院污水；水温超过40的锅炉和水加热器等加热设备排水;可重复利用的冷却水以及用作中水水源的生活排水应单独排放。 5通气系统的布置与敷设：为使生活污水管道和产生有毒有害气体的生产污水管道内的气体流通,压力稳定,排水立管顶端应设伸顶通气管，其顶端装设风帽和网罩，避免杂物落入排水立管。伸顶通气管的设置高度与周围环境、当地的气象条件、屋面使用情况有关,伸顶通气管高出屋面不小于0.3m,但应大于该地区最大积雪厚度;屋顶有人停留时，高度应大于2.0m；若在通气管口周围4m以内有门窗时，通气管口应高出窗顶0.6m或引向无门窗一侧；通气管口不宜设在建筑物挑出部分（如屋檐檐口、阳台和雨篷等）的下面6通气管的分类:组成（通气支管。通气立管结合通气管.汇合通气管)1环形通气管：排水管支管较长、连接的卫生器具较多时(连接4个及4个以上卫生器具且长度大于12m或连接6个及6个以上的大便器）应设置环形通气管。环形接气管在横支管起端的两个卫生器具之间接出,连接点在横支管中心线上，与横支管呈垂直或45连接2器具通气管：对卫生和安静要求较高的建筑物宜设置器具通气管,器具通气管在卫生器具的存水弯出口接出。环形通气管与器具通气管与通气立管连接，连接处的标高应在卫生器具上边缘0。15m以上，且有不小于0。01的上升速度.为在排水系统形成空气流通环路,通气立管与排水立管间需设结合通气管（或H管件）,专用通气立管每隔2层设一个、主通气立管宜每隔810层设一个。9集水池容积不宜小于最大一台水泵5min的出水量，且水泵1小时内启动次数不宜超过6次。1建筑物内部排出管最小管径50mm2医院、厨房、浴室以及大便器排放的污水【水质特殊】最小管径大于50mm （1）医院洗涤盆和污水盆 不小于75mm（2）厨房 多层住宅 排水立管最小为75mm 公共食堂 干管直径不小于100mm 支管管径不小于75mm(3）浴室泄水管宜100mm（4）大便器100mm 小便槽或3个及以上小便器 75mm3通气管的管径一般不宜小于排水管管径的1/2,双立管排水系统中，当通气立管长度50m时,空气在管内流动时阻力损失增加,为保证排水支管内气压稳定，通气立管管径与排水立管管径相同.4通气立管长度小于等于50m的三立管或多立管排水系统，两根或者两根以上排水立管共用同一根通气立管，应按最大一根排水立管管径确定共用通气立管管径，同时保证其管径不小于任何一根排水立管的管径.5 汇合通气管和总伸顶通气管的断面积不小于最大一根通气立管断面积与0.25倍的通气立管断面积之和。 de 汇合通气管和总伸顶通气管管径 mm;dmax 最大一根通气立管管径 mm;di 其余通气立管管径 mm
