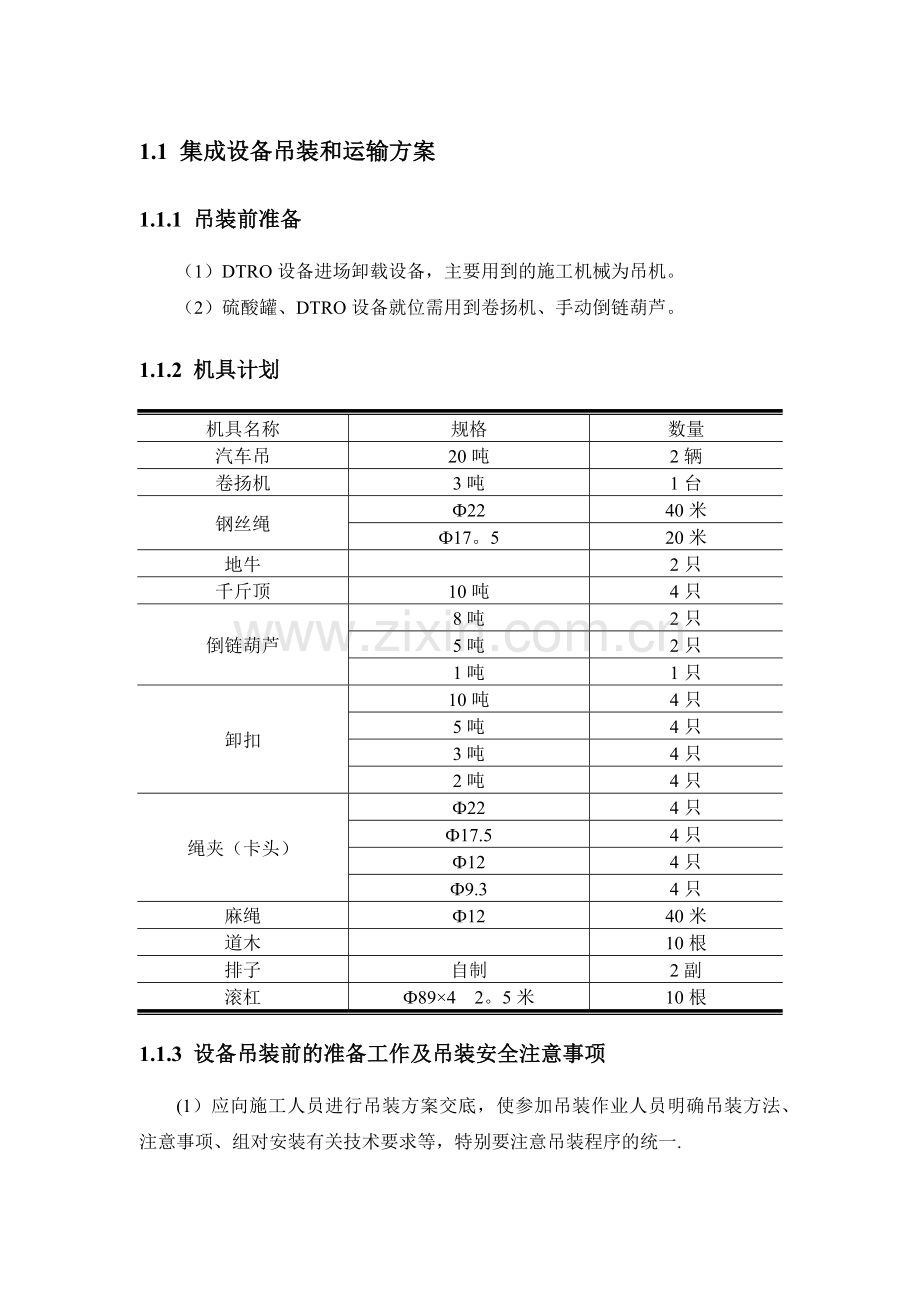

1.1 集成设备吊装和运输方案
1.1.1 吊装前准备
（1）DTRO设备进场卸载设备，主要用到的施工机械为吊机。
（2）硫酸罐、DTRO设备就位需用到卷扬机、手动倒链葫芦。
1.1.2 机具计划
机具名称
规格
数量
汽车吊
20吨
2辆
卷扬机
3吨
1台
钢丝绳
Ф22
40米
Ф17。5
20米
地牛

2只
千斤顶
10吨
4只
倒链葫芦
8吨
2只
5吨
2只
1吨
1只
卸扣
10吨
4只
5吨
4只
3吨
4只
2吨
4只
绳夹（卡头）
Ф22
4只
Ф17.5
4只
Ф12
4只
Ф9.3
4只
麻绳
Ф12
40米
道木

10根
排子
自制
2副
滚杠
Ф89×4 2。5米
10根
1.1.3 设备吊装前的准备工作及吊装安全注意事项

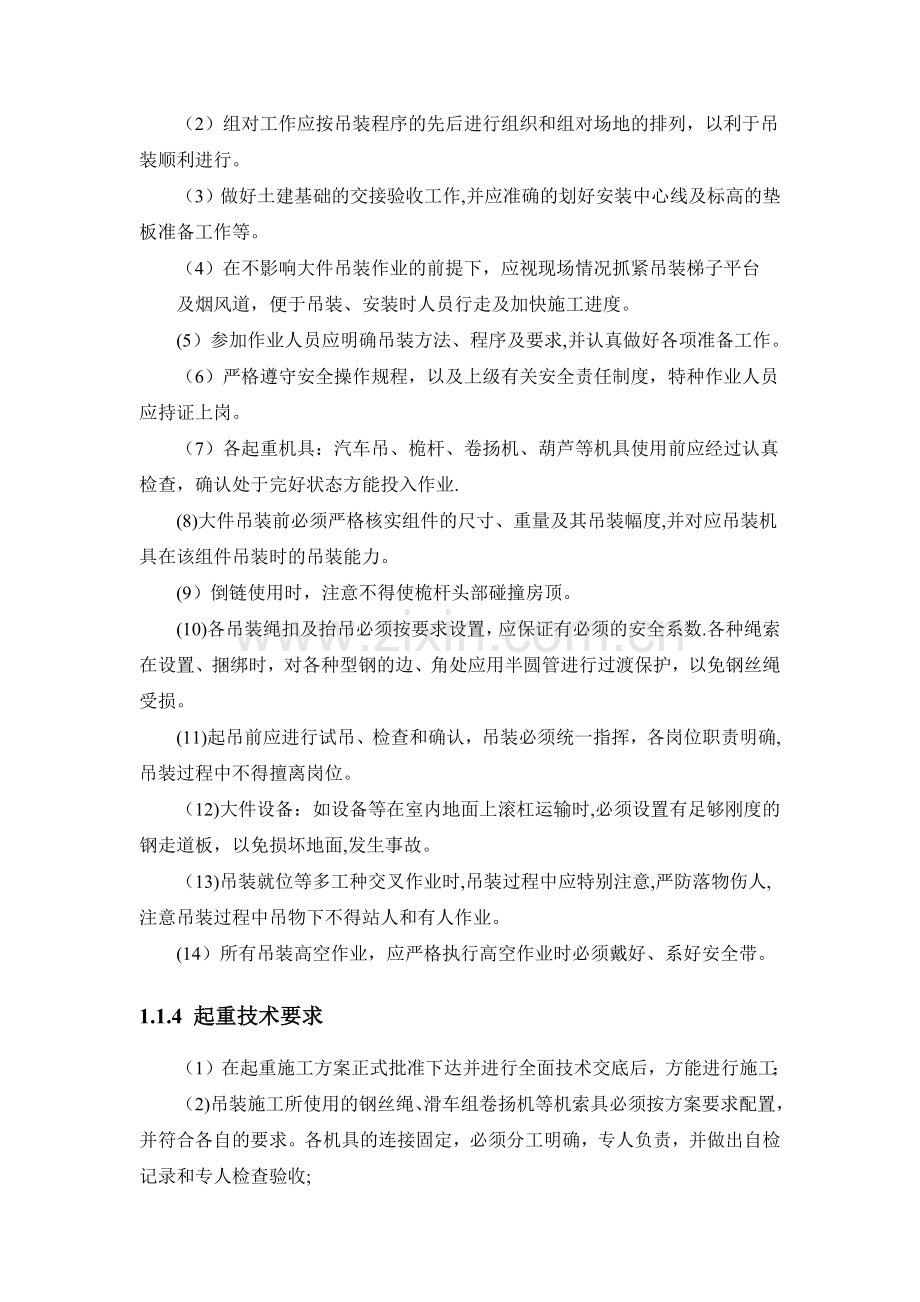

(1）应向施工人员进行吊装方案交底，使参加吊装作业人员明确吊装方法、注意事项、组对安装有关技术要求等，特别要注意吊装程序的统一.
（2）组对工作应按吊装程序的先后进行组织和组对场地的排列，以利于吊装顺利进行。
（3）做好土建基础的交接验收工作,并应准确的划好安装中心线及标高的垫板准备工作等。
（4）在不影响大件吊装作业的前提下，应视现场情况抓紧吊装梯子平台
及烟风道，便于吊装、安装时人员行走及加快施工进度。
(5）参加作业人员应明确吊装方法、程序及要求,并认真做好各项准备工作。
（6）严格遵守安全操作规程，以及上级有关安全责任制度，特种作业人员应持证上岗。
（7）各起重机具：汽车吊、桅杆、卷扬机、葫芦等机具使用前应经过认真检查，确认处于完好状态方能投入作业.
(8)大件吊装前必须严格核实组件的尺寸、重量及其吊装幅度,并对应吊装机具在该组件吊装时的吊装能力。
(9）倒链使用时，注意不得使桅杆头部碰撞房顶。
(10)各吊装绳扣及抬吊必须按要求设置，应保证有必须的安全系数.各种绳索在设置、捆绑时，对各种型钢的边、角处应用半圆管进行过渡保护，以免钢丝绳受损。
(11)起吊前应进行试吊、检查和确认，吊装必须统一指挥，各岗位职责明确,吊装过程中不得擅离岗位。
（12)大件设备：如设备等在室内地面上滚杠运输时,必须设置有足够刚度的钢走道板，以免损坏地面,发生事故。
（13)吊装就位等多工种交叉作业时,吊装过程中应特别注意,严防落物伤人,注意吊装过程中吊物下不得站人和有人作业。
(14）所有吊装高空作业，应严格执行高空作业时必须戴好、系好安全带。
1.1.4 起重技术要求
（1）在起重施工方案正式批准下达并进行全面技术交底后，方能进行施工；
（2)吊装施工所使用的钢丝绳、滑车组卷扬机等机索具必须按方案要求配置，并符合各自的要求。各机具的连接固定，必须分工明确，专人负责，并做出自检记录和专人检查验收;
(3）设备吊装如采用捆绑吊耳时，应垫以厚木板以增大受力面积和增大摩擦力；
(4）在施工中由于缺少某型号机索具确需要代用者,必须经过有关人员研究和方案制定者的同意，方可代用,并作好记录;
（5）凡属抬吊作业,必须认真指挥,精心操作,确保吊点同步起升。
1.1.5 吊装安全技术措施
(1)采取得力措施防吊运过程中坠落,防落物伤人;
(2）雨天作业时，必须采取防滑措施，确保不因踩滑而出现意外伤害；
(3)凡参加施工的人员,必须熟悉起吊方法和工程内容，按方案要求进行施工,并严格执行规程规范；
（4）在施工过程中，施工人员必须具体分工，明确职责。在整个吊装过程中，要切实遵守现场秩序,服从命令听指挥，不得擅自离开工作岗位；
（5)有吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作;
(6）吊装时，整个现场由吊装现场指挥调配，各岗位分指挥应正确执行现场指挥的命令，做到传递信号迅速、准确，并对自己职责的范围内负责；
（7）在整个施工过程中要做好现场的清理,清除障碍物,以利操作；
（8）施工中凡参加登高作业的人员，必须经过身体检查合格，操作时系好安全带,并系在安全的位置。工具应有保险绳，不准随意往下扔东西；
(9)施工人员必须戴好安全帽；
(10）带电的电焊线和电线要远离钢丝绳，带电线路距离应保持在2米以上，或设有保护架，电焊线与钢丝绳交叉时应隔开,严禁接触;
（11)严禁在风力大于六级时吊装;
（12）在吊装施工前，应了解天气情况，一般不得在雨天、露天或夜间工作,如必须进行时，须有防滑、充分照明措施.
(13）在施工过程中如需利用构筑物系结索具时，必须经过验算，能够安全承受且经批准后才能使用.同时要加垫保护层，以保证构筑物和索具不致磨损，但对下列构筑物不得使用：
1）输电塔及电线杆;
2)生产运行中的设备及管道支架；
3)树林；
4）不符合使用要求或吨位不明的地锚。
(14)吊装前应组织有关部门根据施工方案的要求共同进行全面检查，其检查内容为：
1）施工机索具的配置与方案是否一致；
2）隐蔽工程是否有自检，互检记录;
3）设备基础地脚螺栓的位置（指预埋螺栓）是否符合工程质量要求，与设备裙座或底座螺孔是否相符；
4)基础周围的土方是否回填夯实；
5)施工现场是否符合操作要求；
6)待吊装的设备是否符合吊装要求;
7）施工用电是否能够保证供给;
8)了解人员分工和指挥系统以及天气情况；
经检查后确认无误，方可下达起吊命令，施工人员进入操作岗位后，仍须再对本岗位进行检查，经检查无误时,方可待命操作,如需隔日起吊，应组织人员进行现场保卫；
(15）在起吊前，应先进行试吊检查各部位受力情况,情况正常方能继续起吊；
（16)在起吊过程中，未经现场指挥人员许可，不得在起吊重物下面及受力索具附近停留和通过；
(17)一般情况下不允许有人随同吊物升降,如特殊情况下确需随同时，应采取可的靠安全措施，并须经领导批准；
(18）吊装施工现场，应设有专区派员警戒，非本工程施工人员严禁进入，施工指挥和操作人员均需佩戴标记，无标记者一律不得入内；
（19)在吊装过程中,如因故中断,则必须采取措施进行处理，不得使重物悬空过夜；
（20）一旦吊装过程中发生意外,各操作岗位应坚守岗位，严格保持现场秩序，并做好记录，以便分析原因.
1.1.6 包装标志和运输措施
1.1.6.1 包装概述
· 产品启运前进行严格防腐防损处理，包括防止害虫、暴晒、雨淋、霜冻、高温、潮湿、盐份和海水等造成的损害.
· 设备上油漆部分均按规定进行处理，会腐蚀的未油漆的部分用高熔点油脂或无酸油脂或用其它批准的保护剂全部涂抹，所使用的保护剂在设备安装期间或在安装后是易于抹去的。
· 另外，对所有电气设备采取恰当的防腐防损措施。
· 所有设备的包装能承受陆上和海上的运输、搬运和码头的露天存放。我投标方对包装的设备负责,使其到达目的地后完整无缺。
· 内有危险品或易碎物品的包装箱按当地或国际惯例对待。
· 按照招标人的要求，我投标方可随时告知设备的运输情况,在航寄给招标人的托运清单中有质量合格证书和检测合格证.
· 我投标方对设备运至港口的整个过程负责，包括搬运和安全措施。
· 对任何招标人不予接受的遭到缺损的设备及附件,立即运走,予以更换，所发生的一切费用由我投标方承担，我投标方可根据合同条款和保险责任自行处理索赔事宜。
· 自设备抵运工作现场至设备验收期间，我投标方提供的设备及附件若不符合招标文件、合同及供货商资料的技术要求，招标人均可要求我投标方退货更换，发生的相关费用及损失由我投标方负责。全部设备到货后，招标人、中标人、监理单位共同检验设备，如符合招标文件和本投标文件要求,将共同签署设备验收合格证.
1、我投标方负责本项目所供设备全部运输至业主指定的地点。
2、设备的包装符合GB/T13384标准的规定, 并采取防雨﹑防潮﹑防锈﹑防震等措施，以免在运输过程中，由于振动和碰撞引起部件的损坏.设备出厂时,零部件的包装符合JB2647的规定，分类装箱,遵循适于运输、便于安装和查找的原则。
3、设备发运前，将水全部放掉并吹干,公司确保这些部件在发运前重新装好.所有开口﹑法兰﹑接头采取保护措施,以防止在运输和储存期间遭受腐蚀﹑损伤及进入杂物。设备的进出口﹑管孔应用盖板封闭。
4、需要现场连接的螺纹孔或管座的焊接采用螺纹或其它方式予以保护。遮盖物﹑紧固件不焊在设备上。
5、包装标准及要求
1）保证提供设备的包装满足存放要求.
2）满足GB/T13384机电产品包装通用技术条件。
3)本体为裸装，控制箱、仪表及阀门均采用木箱包装，集装箱运输货物采用纸箱包装.
4）本体用金属牌标记有关包装标志，包括储运标志、唛头、包装指示、标志、货物标志等.
5）木箱外表四个侧面标记有关包装标志，包括储运标志、唛头、包装指示、标志、货物标志等。
6）在包装箱外标明招标方的订货号、发货号。
6、在设备明显部位装设耐腐蚀材料制作的金属铭牌,金属铭牌包括以下内容：设备名称、设备制造厂名称、设备制造年月、制造厂产品编号、设备型号等。
1.1.6.2 设备包装标识
（1)所有设备在运送时应根据规定的标准、保护措施和包装要求，使设备不受潮湿、剥蚀或其它损坏。所有设备应采取有效的保护措施直到调试前，不应有任何损坏和损伤。在运输中损坏的保护层，我投标方必须将其修复到满意为止,如果需要返回到制造商处理或调换，其费用由我投标方负责.
(2）在制造商工厂已涂过面漆的设备部件，例如开关箱、控制箱等，在发货时应放入木箱中保护，电器设备的包装应特别注意，它应密封在聚乙烯类似的包装代中（包括必要的干燥剂），作好充分的预防措施。
（3)包装木箱结构应坚固。木箱的二面应清楚地打上合同号、到货现场场址、设备名称、木箱吊装点的记号和其它所需要的标记设备的每一个部件应尽可能结合实际标注一个装配记号及用于识别的记号,这些记号或标志应在运单内被详细说明.
(4)包装材料的价格应包括在投标价格中。
（5）所有备件、工具应单独装在箱盒内运送，这些箱盒应适合于储存，在它们存放的整个年限内不会损坏。所有备件、工具包装外表应加以标签，方便辨认，知道是何部分的部件.设备每个项目的储存年限在包装上予以说明,并应在合同的进程内给予通知。
1.1.6.3 运输方案
我投标方提供并安排发运设备所需要的运输工具计划，负责所供设备从我投标方制造厂到交货地点的运输。
运输方案：
1）调查研究：运输方式选择（水运、公路或铁路），确良沿途障碍、路面、桥梁、涵洞、城镇、河流水位变化等情况，自然条件（包括气）.
2）制定运输方案：包括运输路线选择、运输条件（水路、公路、铁路）运输机械状态、运输方法、固定方式、装卸方案、运输设施、机具、材料、经费比较等。
3）充分的准备工作：包括运输单位的选择,与沿途地方政府、交通、公交、邮电等部门的协调.
4）运输方案的实施：装车（船）时的固定、卸货时的安全、核对重心等.
5）现场接货准备:落实卸车方案、卸车位置、起重机具和垫木及支撑加固材料、场地的平整加固等.
