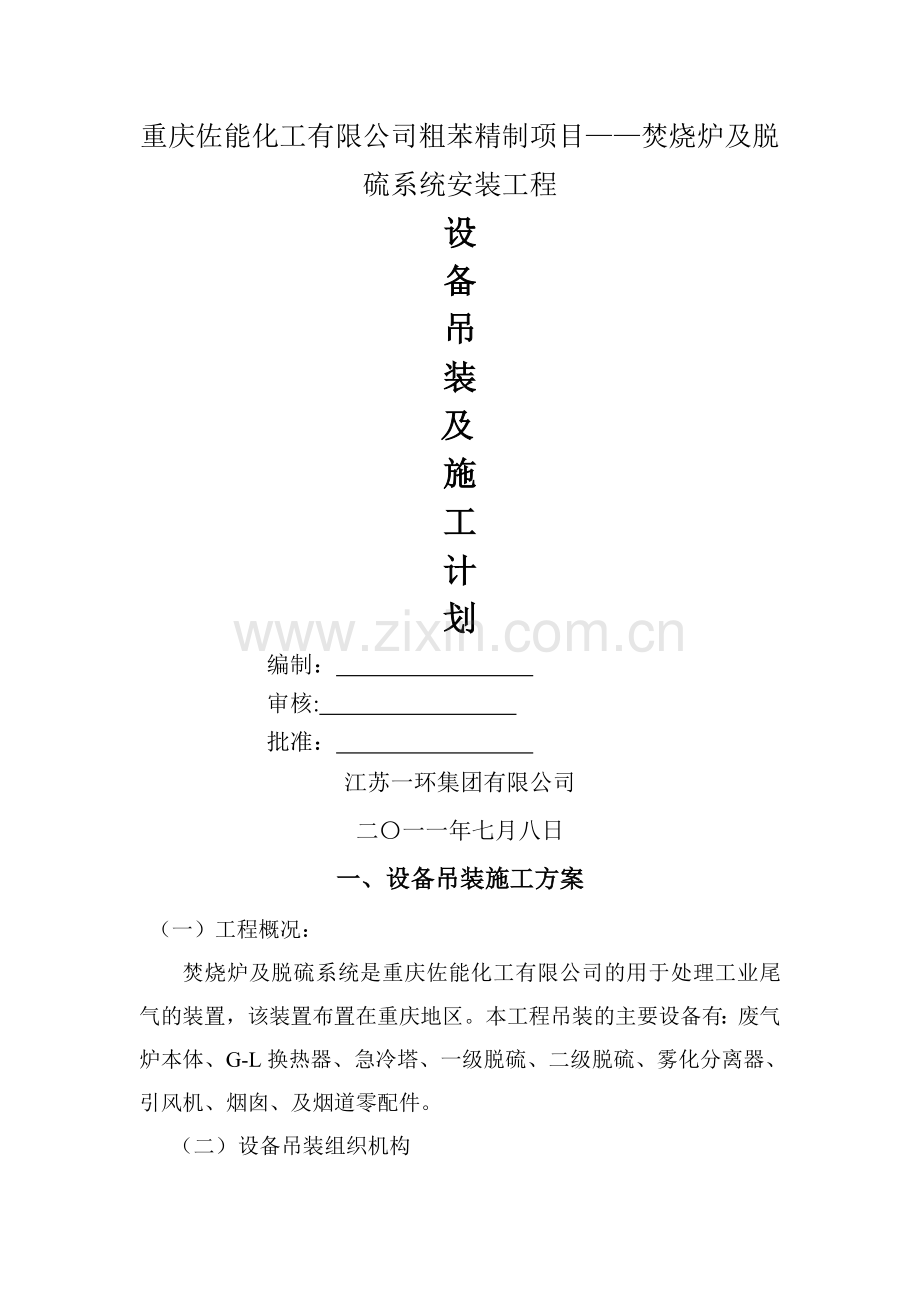

重庆佐能化工有限公司粗苯精制项目——焚烧炉及脱硫系统安装工程
设
备
吊
装
及
施
工
计
划
编制：
审核:
批准：
江苏一环集团有限公司
二〇一一年七月八日
一、设备吊装施工方案
（一）工程概况：
焚烧炉及脱硫系统是重庆佐能化工有限公司的用于处理工业尾气的装置，该装置布置在重庆地区。本工程吊装的主要设备有：废气炉本体、G-L换热器、急冷塔、一级脱硫、二级脱硫、雾化分离器、引风机、烟囱、及烟道零配件。
（二） 设备吊装组织机构

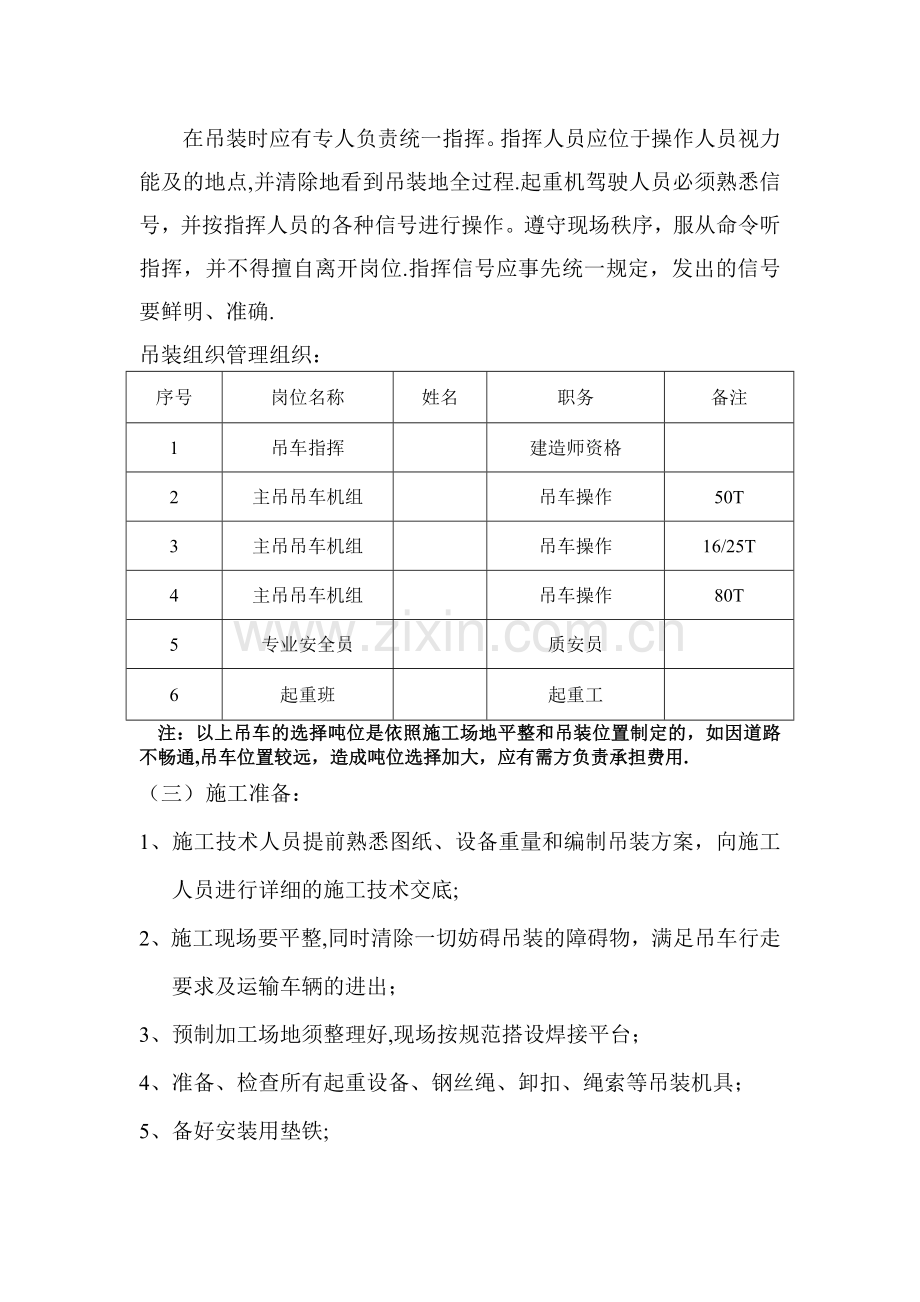

在吊装时应有专人负责统一指挥。指挥人员应位于操作人员视力能及的地点,并清除地看到吊装地全过程.起重机驾驶人员必须熟悉信号，并按指挥人员的各种信号进行操作。遵守现场秩序，服从命令听指挥，并不得擅自离开岗位.指挥信号应事先统一规定，发出的信号要鲜明、准确.
吊装组织管理组织：
序号
岗位名称
姓名
职务
备注
1
吊车指挥

建造师资格

2
主吊吊车机组

吊车操作
50T
3
主吊吊车机组

吊车操作
16/25T
4
主吊吊车机组

吊车操作
80T
5
专业安全员

质安员

6
起重班

起重工

注：以上吊车的选择吨位是依照施工场地平整和吊装位置制定的，如因道路不畅通,吊车位置较远，造成吨位选择加大，应有需方负责承担费用.
（三） 施工准备：
1、施工技术人员提前熟悉图纸、设备重量和编制吊装方案，向施工人员进行详细的施工技术交底;
2、施工现场要平整,同时清除一切妨碍吊装的障碍物，满足吊车行走要求及运输车辆的进出；
3、预制加工场地须整理好,现场按规范搭设焊接平台；
4、准备、检查所有起重设备、钢丝绳、卸扣、绳索等吊装机具；
5、备好安装用垫铁;
6、根据现场实际情况安排相关施工人员入场.
（四）、吊车作业的安全技术保证措施：
1、施工前应进行详尽的技术交底，对大吊车的结构、性能、所选工况、平面布置、地基处理以及设备的规格、质量、平面摆放位置和工艺方法、工艺程序、工具设置、过程控制都要交底清楚,力求使施工人员都能有清楚的理解,特别是班组长要求透彻理解。
2、吊车组杆结束后应组织相关人员检查,合格方可进行吊装作业。
3、禁止任何非指挥人员参与指挥，参加吊装作业的人员必须具有相应的上岗证。
4、吊装前必须向有关部门进行申请,得到批准签字后方可吊装。
5、所有相关人员必须到施工现场，吊装过程中遇到预料外情况时,应慎重研究对策，任何情况均应禁止盲动.
6、吊车站位和行走场地地基应进行专门、慎重处理，并经有关人员确认。
7、在施工现场要戴好个人安全防范设备，高空作业应佩安全带,并系在安全可靠的地方。
8、施工中所用的机索具应按本方案、《起重工操作规程》、《实用起重吊车手册》的有关要求执行。吊装所用的全套机索应有质保书、产品合格证，并置于技术、设备、安全的有效管理之中。另外机索具设置要合理，不要对现场施工造成不必要的负担。按要求设置有困难需要变更，须经过方案编制人确认，并按原程序上报审批。
9、吊装过程中,应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作协调动作。
10、吊车及运输车辆进出场地要求垫实,必要时用钢板或路基板进行局部铺垫。
11、在作业时应设立吊装警戒线，关键位置设专人看守，非工作人员严禁进入吊装区域。
12、吊装前应组织各专业人员进行联合细致检查,及时发现和消除安全隐患。
13、在方案实施过程中，安全部门要严格把关，加强安全监督管理，明确各自职责,责任到人。
15、吊装作业时,被吊装对象严禁从人员头顶上方吊装经过。
16、对所选用的吊装机索具应定期进行检查，在吊装前也要作认真的检查，以确保其完好。
17、所使用的钢丝绳要经过严格检查合格后方可起吊。
18、设备吊装过程中，应确保指挥信号准确、畅通。遇到问题时应特别注意要有统一的指挥和良好的现场秩序。
19、当阵风风速超过10.8m/s或光线不明或操作人员无法辨认指挥信号时严禁进行吊装作业。
20、在设备吊装的整个施工过程中，特别强调个人的自身保护意识和安全部门的专业监督，避免人身事故的发生。
(五）：人员组织机构:
项目负责人：吴孝清
现场安全负责人:石从华
吊装指挥人员：李满娥 (二级建造师）
工程安装人员:2名
(六)、设备就位
1、施工顺序：
施工场地检查
↓
设备基础检查
（定位、放线、标高）
↓
设备检查
↓
吊装场地及路线的选择
↓
吊车起重机能力的选择
↓
设备吊装就位
2、设备参数：
序号
位号
设备名称
尺寸（mm）
重量(T）
安装形态
主吊吊车
备注
1
Y—1101
废气炉本体
￠2400×7140
38
卧式
50吨汽车吊
分两部分.每段20/18吨
2
H-1102
G-L换热器
￠1900×7796
9
立式
50吨汽车吊

3
E-1103
急冷塔
￠1400×7140
7
立式
50吨汽车吊

4
E-1104
一级脱硫
￠1400×7140
7
立式
50吨汽车吊

5
E—1105
二级脱硫
￠1400×7540
8
立式
50吨汽车吊

6
W—1106
雾化分离器
￠800×2800
1
立式
25吨汽车吊

7
P-1107
引风机

1

25吨汽车吊

8
C—1108
烟囱
H=35米￠500
13
立式
80吨汽车吊，16吨辅助

9
-—--
烟道及零配件

25吨汽车吊

3、施工工具：
序号
设备名称、型号、规格
单位
数量
1
主体设备起重机
(现场租用）50T
台
2个台班
2
零配件、烟道起重机
16/25T（现场租用）
台
2个台班
3
烟囱起重机(现场租用）80T
台
1个台班
4
卸扣
只
4
5
钢丝绳
对
3
6
警戒线
米
—-——
7
道木
件
若干
4、起重机的选择及参数见（汽车吊装公司单位安排）
5、设备吊装过程
吊装顺序：（1)炉本体、（2）G-L换热器、（3）急冷塔、（4）一级脱硫、（5）二/三级脱硫、(6)雾化分离器、(7）引风机、（8）烟囱、 （9烟道及零配件
6、设备吊装过程日程安排：
◇整个设备货车13米的卡车运货估计4辆,货到现场要3天
◇第一天：50T吊车安排卸货，同时将主体设备一次性吊到基础上。
◇第二天：设备就位，安排50吨设备吊装本体、换热器及洗涤塔等。
◇第三天：安排80吨吊车,16吨吊车辅助。安装烟囱。
◇第四天：安排25吨吊车吊装零配件。
◇计划安装人员4—5名左右，项目负责人1名
7.吊装步骤：
7.1炉本体：前段20吨，先吊到基础就位，然后后段18吨吊到基础上对接就位。
7.2。换热器下端就位基础,然后中断吊到基础对接；上端和中段对接。
7.3。三节洗涤塔：一级就位，二级就位，三级洗涤塔就位。然后将连接烟道对接。
7.4.烟囱：现在地面上完成整体对接固定，变装好冷风绳。然后用80吨吊车吊烟囱，16段吊车辅助起吊，辅助烟囱下端帮助吊尾部。烟囱整体吊好后直接和预埋螺栓对接固定。
二、设备交付及安装施工进度表
序号
项 目 名 称
计 划 完 成 时 间
1
交货
7。6
2
货到现场
7.9
3
主体设备就位安装
7.9-7.11
4
风机及辅助配件就位
7.12-13
5
工艺管道安装
7.14—19
6
电气仪表安装
7。20-7。23
7
管道试压、试漏
7。24-25
8
安装检验验收
7。26—28
9
单机试运行
7.29-8。1
10
设备烘炉
8。2-8。10
11
投料试车
8。15-21

配合环保验收
-——----——
注：因天气原因等不可抗拒的因素,造成工期的延误不在计划规定期限内，相应时间顺延。
江苏一环集团有限公司
2011—7-8
