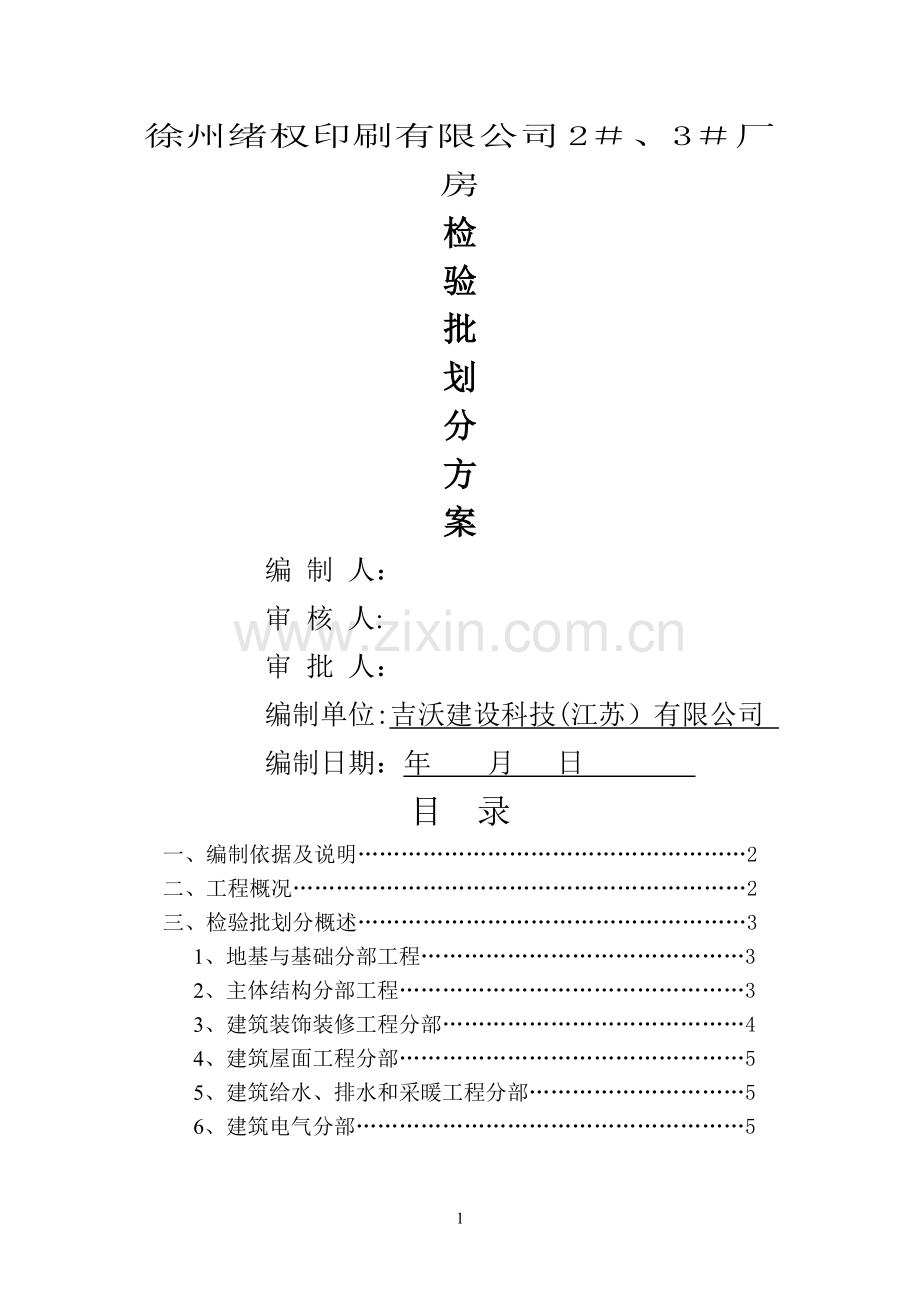

工程检验批划分方案.doc

吉沃建设 检验批划分计划徐州绪权印刷有限公司2、3厂房检验批划分方案编 制 人： 审 核 人: 审 批 人：编制单位:吉沃建设科技(江苏）有限公司 编制日期：年 月 日 目 录一、编制依据及说明2二、工程概况2三、检验批划分概述31、地基与基础分部工程32、主体结构分部工程33、建筑装饰装修工程分部44、建筑屋面工程分部55、建筑给水、排水和采暖工程分部56、建筑电气分部55徐州绪权印刷有限公司2、3厂房检验批划分计划方案一、 编制依据及说明1、2、3厂房工程设计的施工图纸及设计变更;2、招标文件及答疑文件、投标文件3、工程建设强制性条文房屋建筑部分3。1、建筑地基基础工程施工质量验收规范（GB502022002）；3。2、混凝土结构工程施工质量验收规范（GB502042015）;3.3、砌体工程施工质量验收规范（GB50203-2011）;3。4、地下工程防水技术规范（G50208-2011);3.5、建筑地面工程施工质量验收规范（GB502092010）；3.6、屋面工程质量验收规范（GB502072012);3.7、建筑工程施工质量验收统一标准（GB503002013）;3.8、建筑装饰装修工程施工质量验收规范(GB50210-2001）；3。9、工程测量规范(GB500262007)；3。10、建筑给水排水及采暖工程施工质量验收规范(GB50242-2002）；3.11、建筑电气工程施工质量验收规范（GB50303-2015）;3.12、电梯工程施工质量验收规范（GB503102002）;3。13、通风与空调工程施工质量验收规范（GB502432002）；3。14、混凝土质量控制标准（GB50164-2011）；3。15、钢筋焊接及验收规程（JGJ18-2012）；3。16、建筑工程冬期施工规程（JGJ1042011).3。17、建筑节能工程施工质量验收规范GB5041120074、本检验批划分主要针对工程的基础、主体、装修、屋面分部,其中实体检测部位在实体检测前确定。二、工程概况本工程位于徐州市铜山区珠江路北侧，工程名称为徐州绪权印刷有限公司2#、3厂房,设计使用年限为50年，耐火等级，生产火灾危险性为2类，主体建筑面积及建筑高度见表（1）。单体结构形式层数建筑高建筑面积(）2厂房框架结构3F18.3m12196。43厂房框架结构3F18.3m12022。04二、 检验批划分概述基础检验批划分包含土方、模板,钢筋、混凝土、现浇结构、防水6个分项工程，其中模板,钢筋、混凝土以5轴东侧后浇带划分。序号检验批名称数量1基础土方开挖12基础垫层施工13桩头钢筋加工14桩头钢筋连接15桩头钢筋安装及隐蔽16灌桩头混凝土施工17承台、地梁模板制作安装（15轴后浇带/GA轴）（95轴后浇带/G-A轴)28承台、地梁钢筋加工（1-5轴后浇带/GA轴）（95轴后浇带/GA轴）29承台、地梁钢筋连接（15轴后浇带/G-A轴）（9-5轴后浇带/G-A轴）210承台、地梁钢筋安装及隐蔽（1-5轴后浇带/GA轴）、(95轴后浇带/G-A轴）211承台、地梁混凝土施工（15轴后浇带/GA轴)（95轴后浇带/G-A轴）212承台、地梁模板拆除113基础防水114基础土方回填12、主体结构分部工程混凝土结构子分部：包含模板,钢筋、混凝土、现浇结构、4个分项工程，以5轴东侧后浇带划分。序号检验批名称数量1框架柱、顶板梁模板制作安装（1-5轴后浇带/GA轴)（9-5轴后浇带/GA轴）2个检验批/层3层2框架柱、顶板梁钢筋加工（15轴后浇带/G-A轴）（95轴后浇带/G-A轴)2个检验批/层3层3框架柱、顶板梁钢筋连接（15轴后浇带/GA轴）（95轴后浇带/G-A轴）2个检验批/层3层4框架柱、顶板梁钢筋安装及隐蔽（15轴后浇带/G-A轴）、（95轴后浇带/GA轴）2个检验批/层3层5框架柱、顶板梁混凝土施工（15轴后浇带/G-A轴）(95轴后浇带/G-A轴）2个检验批/层*3层6框架柱、顶板梁模板拆除(15轴后浇带/G-A轴)(9-5轴后浇带/GA轴)2个检验批/层*3层砌体结构子分部:包含填充墙砌体1个分项工程，按楼号、楼层划分为若干3检验批。3、建筑装饰装修工程分部建筑地面子分部：基层（各构造层）和各类面层的分项工程,检验批按楼层或每层施工段划分.抹灰子分部：相同材料、工艺和施工条件的抹灰工程(室外），按施工段、楼层及按每5001000M2划分一个检验批，不足500 M2划分一个检验批.相同材料、工艺、施工条件的抹灰工程(室内)、按施工段、楼层及按50个自然间划分一个检验批，不足50自然间划分为一个检验批。门窗子部分：同一品种、类型和规格的木门窗、金属门窗、塑料门窗及门窗玻璃，每100樘划分为一个检验批,不足100樘划分为一个检验批。同一品种、类型和规格的特殊种门每50樘为一个检验批，不足50樘划分为一个检验批。饰面板（砖）子部分：相同材料、工艺和施工条件的室内饰面板（砖)工程，每50间划分为一个检验批,、不足50间划分为一个检验批.涂饰子分部室外涂饰工程:每栋楼的同类型涂饰的墙面，每5001000M2划分一个检验批，不足500 M2划分一个检验批。室内涂饰工程，同类涂料涂刷的墙面，每50间划分为一个检验批，不足50间划分为一个检验批.细部子部分：楼梯扶手制作与安装按每部楼梯划分为一个检验批。4、建筑屋面工程分部包含卷材防水屋子分部，各子分部所含分项工程的检验批按不同楼层屋面（不同设计要求）,划分为若干个检验批。5、建筑给水,排水及采暖工程分部多层建筑，可按一个设计系统,每一楼层或每楼层施工工段(变形缝)划分为一个检验批。设备安装、按设备组分别划分检验批、每检验批不得超过10台。室外工程按各分项分别划分检验批。6、建筑安装分部建筑电气子分部(1）混凝土内配管根据每一楼层施工段（变形缝）及系统划分检验批：（2）防雷及接地安装工程,应每层划分检验批.不同楼层的屋面和地下室应单独划分检验批；设备安装按不同的子分部,设备组别划分检验批；管弄井按系统每层划分为一个检验批，建筑给水，排水及采暖子分部给水排水可按每层划分为一个检验批。（3)检验批的划分首先要进行事先策划，同时结合施工工艺及现行有关规范标准要求进行划分,在操作中如需调整,应按施工组织设计修改要求在分项施工前进行调整审批。
