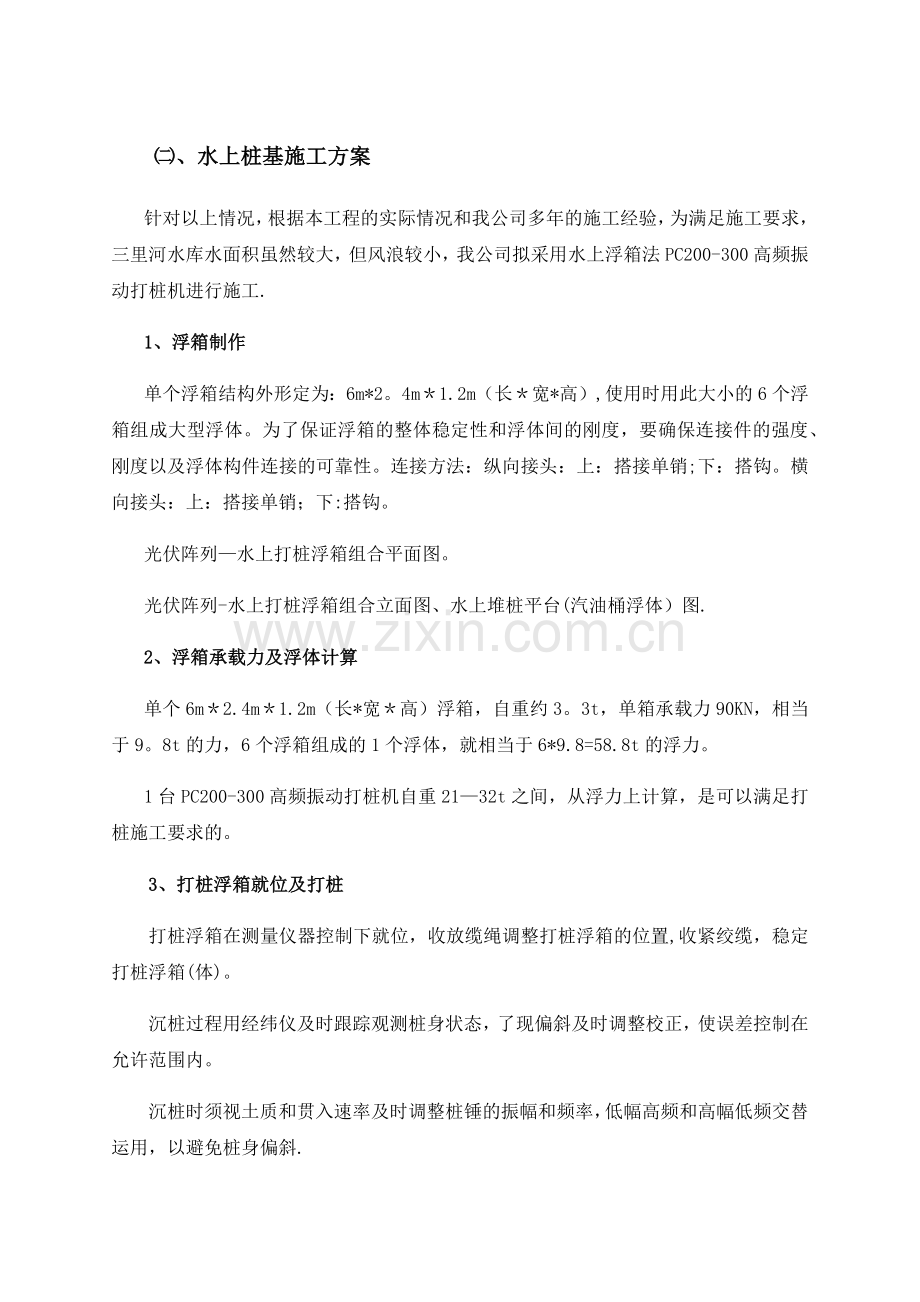

㈡、水上桩基施工方案
针对以上情况，根据本工程的实际情况和我公司多年的施工经验，为满足施工要求，三里河水库水面积虽然较大，但风浪较小，我公司拟采用水上浮箱法PC200-300高频振动打桩机进行施工.
1、浮箱制作
单个浮箱结构外形定为：6m*2。4m＊1.2m（长＊宽*高）,使用时用此大小的6个浮箱组成大型浮体。为了保证浮箱的整体稳定性和浮体间的刚度，要确保连接件的强度、刚度以及浮体构件连接的可靠性。连接方法：纵向接头：上：搭接单销;下：搭钩。横向接头：上：搭接单销；下:搭钩。
光伏阵列—水上打桩浮箱组合平面图。
光伏阵列-水上打桩浮箱组合立面图、水上堆桩平台(汽油桶浮体）图.
2、浮箱承载力及浮体计算
单个6m＊2.4m＊1.2m（长*宽＊高）浮箱，自重约3。3t，单箱承载力90KN，相当于9。8t的力，6个浮箱组成的1个浮体，就相当于6*9.8=58.8t的浮力。
1台PC200-300高频振动打桩机自重21—32t之间，从浮力上计算，是可以满足打桩施工要求的。
3、打桩浮箱就位及打桩
打桩浮箱在测量仪器控制下就位，收放缆绳调整打桩浮箱的位置,收紧绞缆，稳定打桩浮箱(体)。
沉桩过程用经纬仪及时跟踪观测桩身状态，了现偏斜及时调整校正，使误差控制在允许范围内。
沉桩时须视土质和贯入速率及时调整桩锤的振幅和频率，低幅高频和高幅低频交替运用，以避免桩身偏斜.

4、水上桩的运输
水上桩的运输采用12t拖船拖动4个6m*2.4m*1。2m（长＊宽*高)浮箱组成的1个浮体，或采用柴油机螺旋桨动力浮箱直接运输,浮体(伐)上放置需运输的管桩。
P300管桩浮体 (伐）运输图-1；P300管桩浮体 （伐)运输图—2。
5、浮箱上打桩安全措施
⑴、水上打桩作业人员必须遵守安全操作规程，严格执行施工组织设计和措施.
⑵、必须选择排水量比桩机重量大四倍以上的浮箱（体）,锚位固定可靠,打桩浮箱（体）的偏斜度超过3°时，应停止作业,大雨、大雾或风力大于六级以上的恶劣天气，严禁作业。遇有台风警报时，必须采取有效的避风措施。
⑶、打桩浮箱（体）上油料应有防晒、防雨措施，必须配备灭火器材，并严格动火审批。
⑷、电源电线和开关箱接线正确牢靠，绝缘良好，触电保护器灵敏有效。
⑸、应划定打桩浮箱（体）安全作业的水域范围,并经港监部门批准发布通告后，按要求设置警示标志。
⑹、打桩前应检查桩机部件制动有效，钢丝绳完好无损,滑润良好，桩锤吊钩吊环及保险无变形、损坏，桩管的垂直度符合要求。
⑺、运桩浮箱(体）应按打桩顺序合理装载,打桩浮箱（体)从驳船浮箱（体）上取吊桩时,应对称取吊,防止桩驳船浮箱（体）偏重，出现桩滑动和浮箱(体）只倾覆。
⑻、暂停作业时，应将桩锤放至船面，不得悬吊在空中。严禁锤头悬吊上空时,进行检修作业。
⑼、作业中，发生故障,应停机放下桩锤,查找原因，排除故障后方可继续作业。
⑽、水上打桩作业人员应穿救生衣,并配备救生船派潜水员值班监护。必要时，应配交通指挥监督船,防止船只进入打桩区域。
⑾、在浮箱（体）上的打桩人员, 不准在浮箱（体）的带缆桩、绳缆通过的牙口处停留或休息，防止被缆绳伤害。
⑿、作业人员上下打桩浮箱（体）时,要待舢舨停稳系牢依次上下，舢舨不准超员超载，遇有较大风浪应暂停运送,舢舨与上下人员的地点高差超过1m时，应使用梯子，禁止蹦跳。
⒀、水上打桩作业由于受风浪等诸多因素影响，打桩过程中会遇到各种问题,必须认真对待，采取有效措施,确保安全作业。
