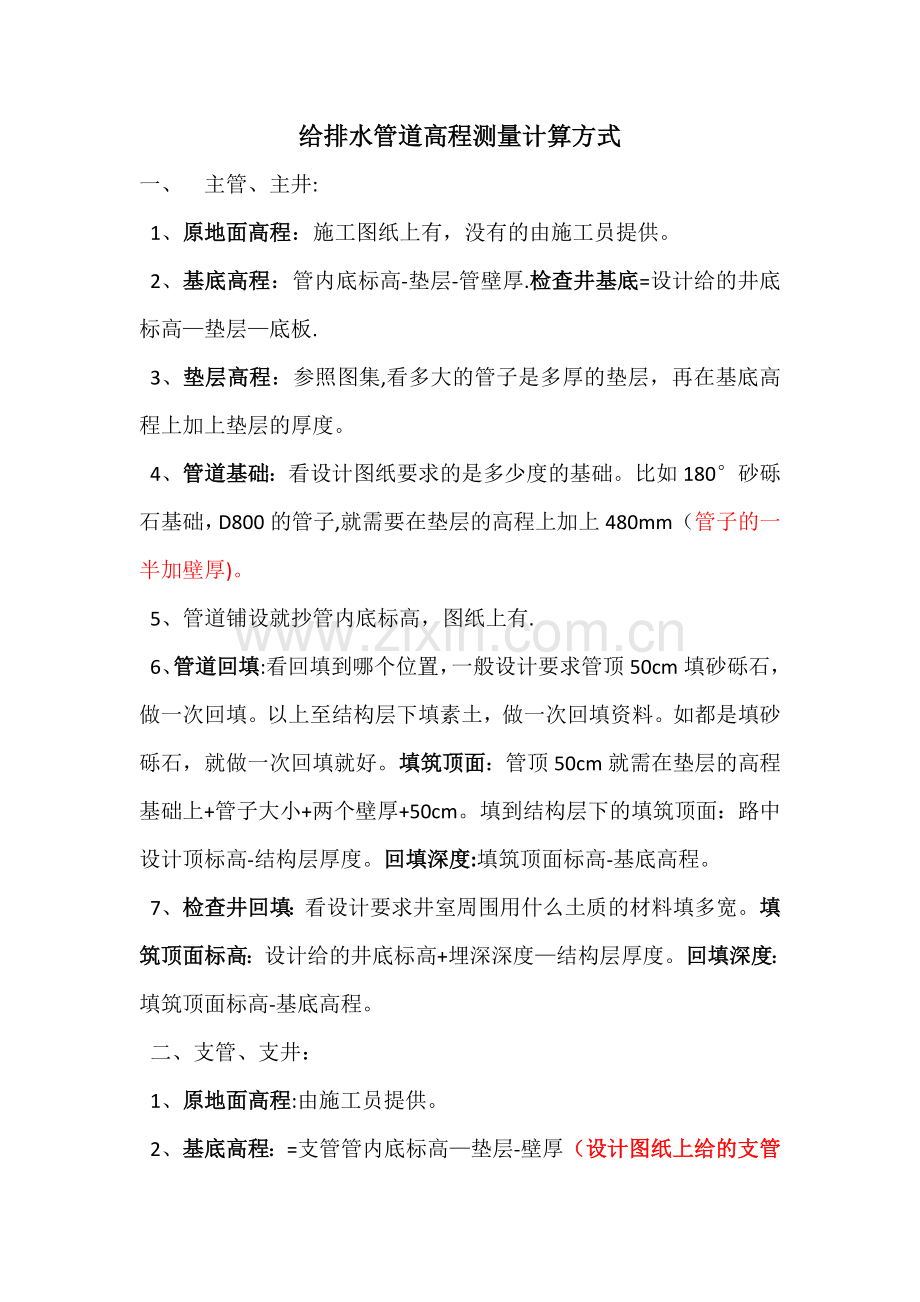

给排水管道工程高程测量计算方法.doc

给排水管道高程测量计算方式
一、 主管、主井:
1、原地面高程：施工图纸上有，没有的由施工员提供。
2、基底高程：管内底标高-垫层-管壁厚.检查井基底=设计给的井底标高—垫层—底板.
3、垫层高程：参照图集,看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。
4、管道基础：看设计图纸要求的是多少度的基础。比如180°砂砾石基础，D800的管子,就需要在垫层的高程上加上480mm（管子的一半加壁厚)。
5、管道铺设就抄管内底标高，图纸上有.
6、管道回填:看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。以上至结构层下填素土，做一次回填资料。如都是填砂砾石，就做一次回填就好。填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。回填深度:填筑顶面标高-基底高程。
7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高：设计给的井底标高+埋深深度—结构层厚度。回填深度：填筑顶面标高-基底高程。
二、支管、支井：
1、原地面高程:由施工员提供。
2、基底高程：=支管管内底标高—垫层-壁厚（设计图纸上给的支管管内底标高是指接入主井内支管的管内底标高）,接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度(支井向主井流水的加，主井向支井流水的减).管内底标高—垫层—管壁厚=基底高程。检查井基底=设计给的井底标高—垫层-底板。
3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。
4、管道基础：看设计图纸要求的是多少度的基础.比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm(管子的一半加壁厚)。
5、管道铺设就抄管内底标高，图纸上有。
6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。以上至结构层下填素土，做一次回填资料。如都是填砂砾石，就做一次回填就好。填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm.填到结构层下的填筑顶面：路中设计顶标高—结构层厚度。
7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高：设计给的井底标高+埋深深度—结构层厚度（若支井在道路外面，不存在结构层就不需要减结构层厚度）。回填深度：填筑顶面标高—基底高程.
