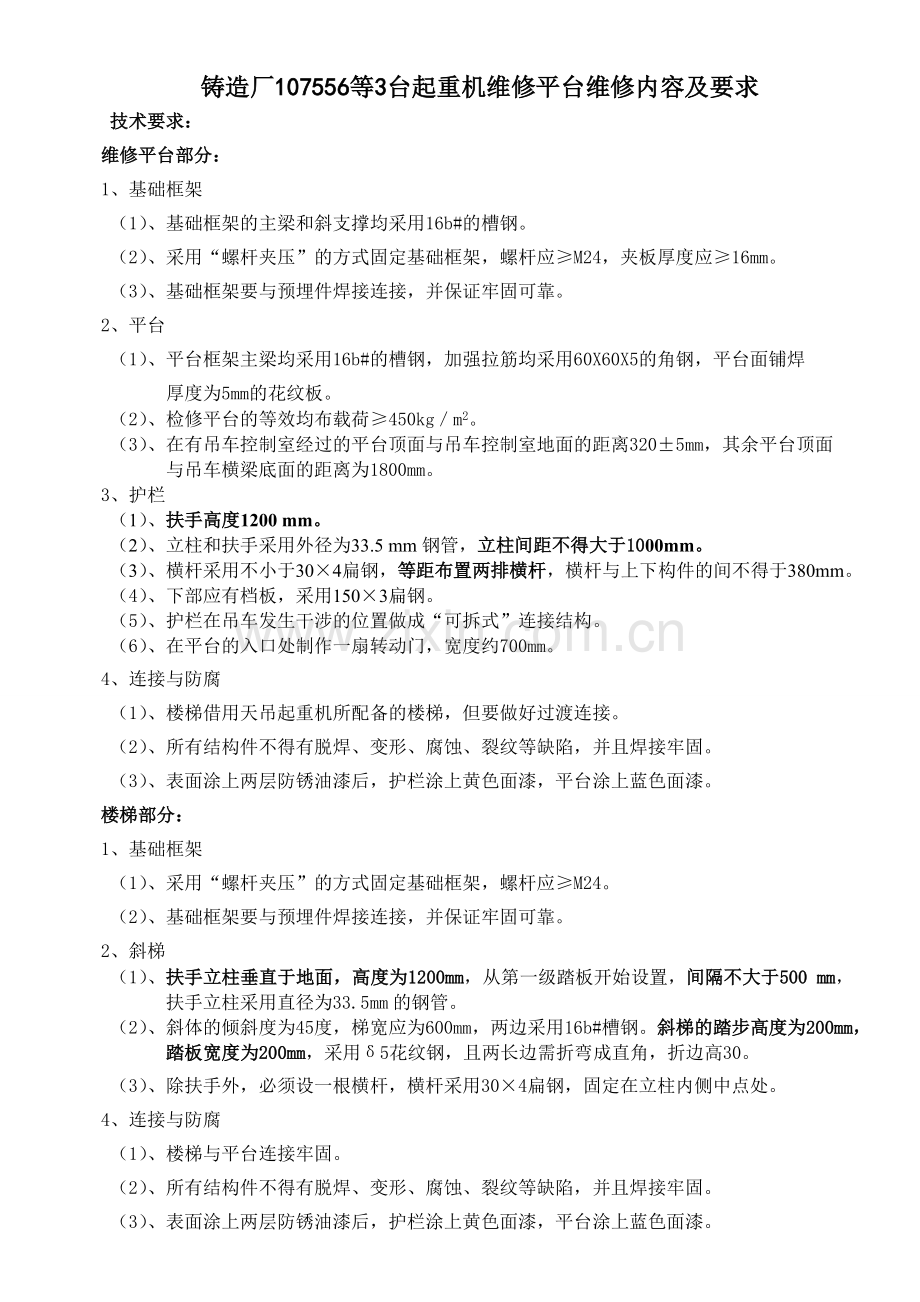

铸造厂107556等3台起重机维修平台维修内容及要求
技术要求：
维修平台部分：
1、基础框架
（1）、基础框架的主梁和斜支撑均采用16b#的槽钢。
（2）、采用“螺杆夹压”的方式固定基础框架，螺杆应≥M24，夹板厚度应≥16mm。
（3）、基础框架要与预埋件焊接连接，并保证牢固可靠。
2、平台
（1）、平台框架主梁均采用16b#的槽钢，加强拉筋均采用60X60X5的角钢，平台面铺焊
厚度为5mm的花纹板。
（2）、检修平台的等效均布载荷≥450kg／m2。
（3）、在有吊车控制室经过的平台顶面与吊车控制室地面的距离320±5mm，其余平台顶面
与吊车横梁底面的距离为1800mm。
3、护栏
（1）、扶手高度1200 mm。
（2）、立柱和扶手采用外径为33.5 mm钢管，立柱间距不得大于1000mm。
（3）、横杆采用不小于30×4扁钢，等距布置两排横杆，横杆与上下构件的间不得于380mm。
（4）、下部应有档板，采用150×3扁钢。
（5）、护栏在吊车发生干涉的位置做成“可拆式”连接结构。
（6）、在平台的入口处制作一扇转动门，宽度约700mm。
4、 连接与防腐
（1）、楼梯借用天吊起重机所配备的楼梯，但要做好过渡连接。
（2）、所有结构件不得有脱焊、变形、腐蚀、裂纹等缺陷，并且焊接牢固。
（3）、表面涂上两层防锈油漆后，护栏涂上黄色面漆，平台涂上蓝色面漆。
楼梯部分：
1、基础框架
（1）、采用“螺杆夹压”的方式固定基础框架，螺杆应≥M24。
（2）、基础框架要与预埋件焊接连接，并保证牢固可靠。
2、 斜梯
（1）、扶手立柱垂直于地面，高度为1200mm，从第一级踏板开始设置，间隔不大于500 mm，
扶手立柱采用直径为33.5mm的钢管。
（2）、斜体的倾斜度为45度，梯宽应为600mm，两边采用16b#槽钢。斜梯的踏步高度为200mm，
踏板宽度为200mm，采用δ5花纹钢，且两长边需折弯成直角，折边高30。
（3）、除扶手外，必须设一根横杆，横杆采用30×4扁钢，固定在立柱内侧中点处。
4、连接与防腐
（1）、楼梯与平台连接牢固。
（2）、所有结构件不得有脱焊、变形、腐蚀、裂纹等缺陷，并且焊接牢固。
（3）、表面涂上两层防锈油漆后，护栏涂上黄色面漆，平台涂上蓝色面漆。
