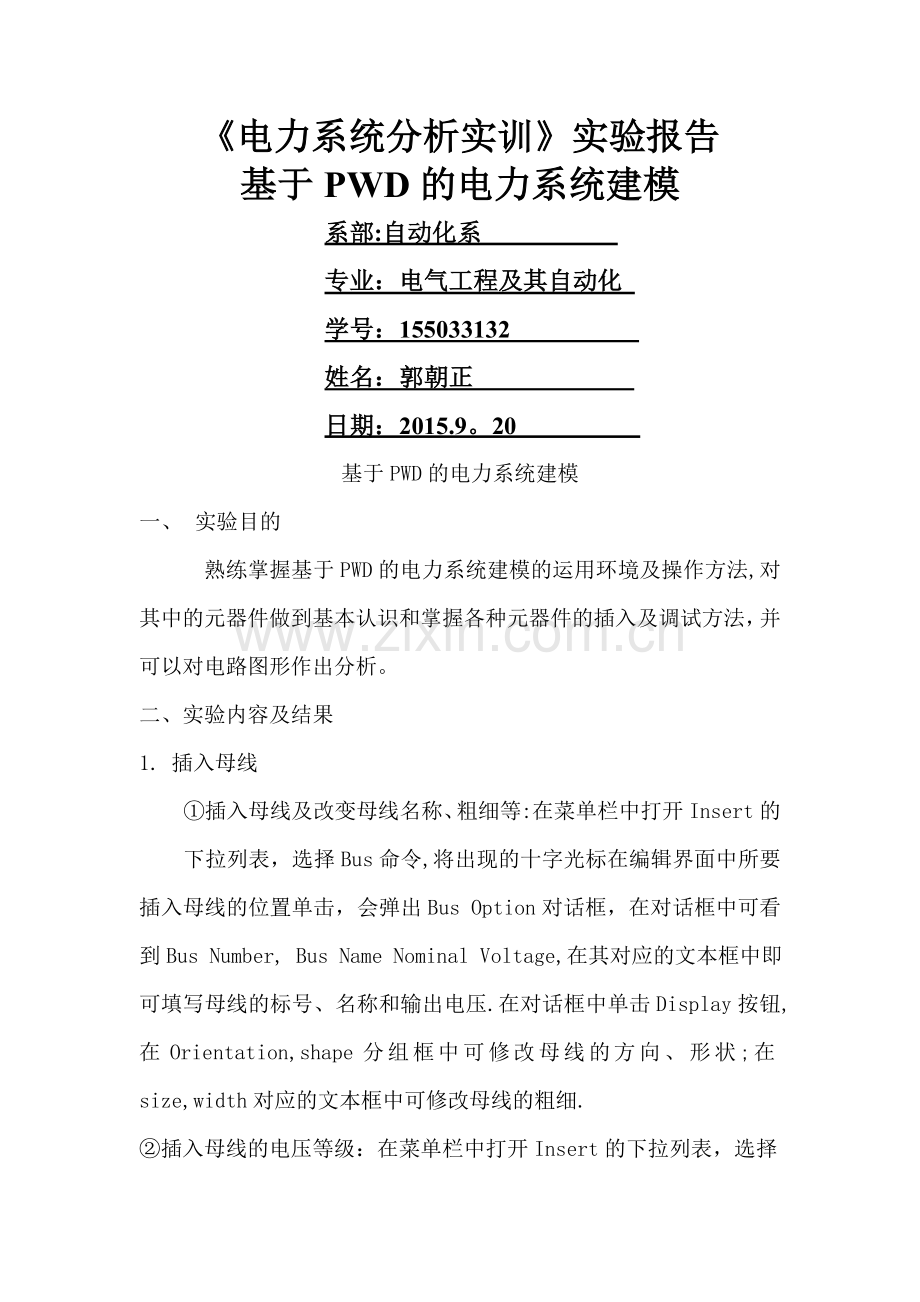

基于PWD的电力系统建模
一、 实验目的
熟练掌握基于PWD的电力系统建模的运用环境及操作方法,对其中的元器件做到基本认识和掌握各种元器件的插入及调试方法，并可以对电路图形作出分析。
二、实验内容及结果
1. 插入母线
①插入母线及改变母线名称、粗细等:在菜单栏中打开Insert的
下拉列表，选择Bus命令,将出现的十字光标在编辑界面中所要插入母线的位置单击，会弹出Bus Option对话框，在对话框中可看到Bus Number, Bus Name Nominal Voltage,在其对应的文本框中即可填写母线的标号、名称和输出电压.在对话框中单击Display按钮,在Orientation,shape分组框中可修改母线的方向、形状;在size,width对应的文本框中可修改母线的粗细.

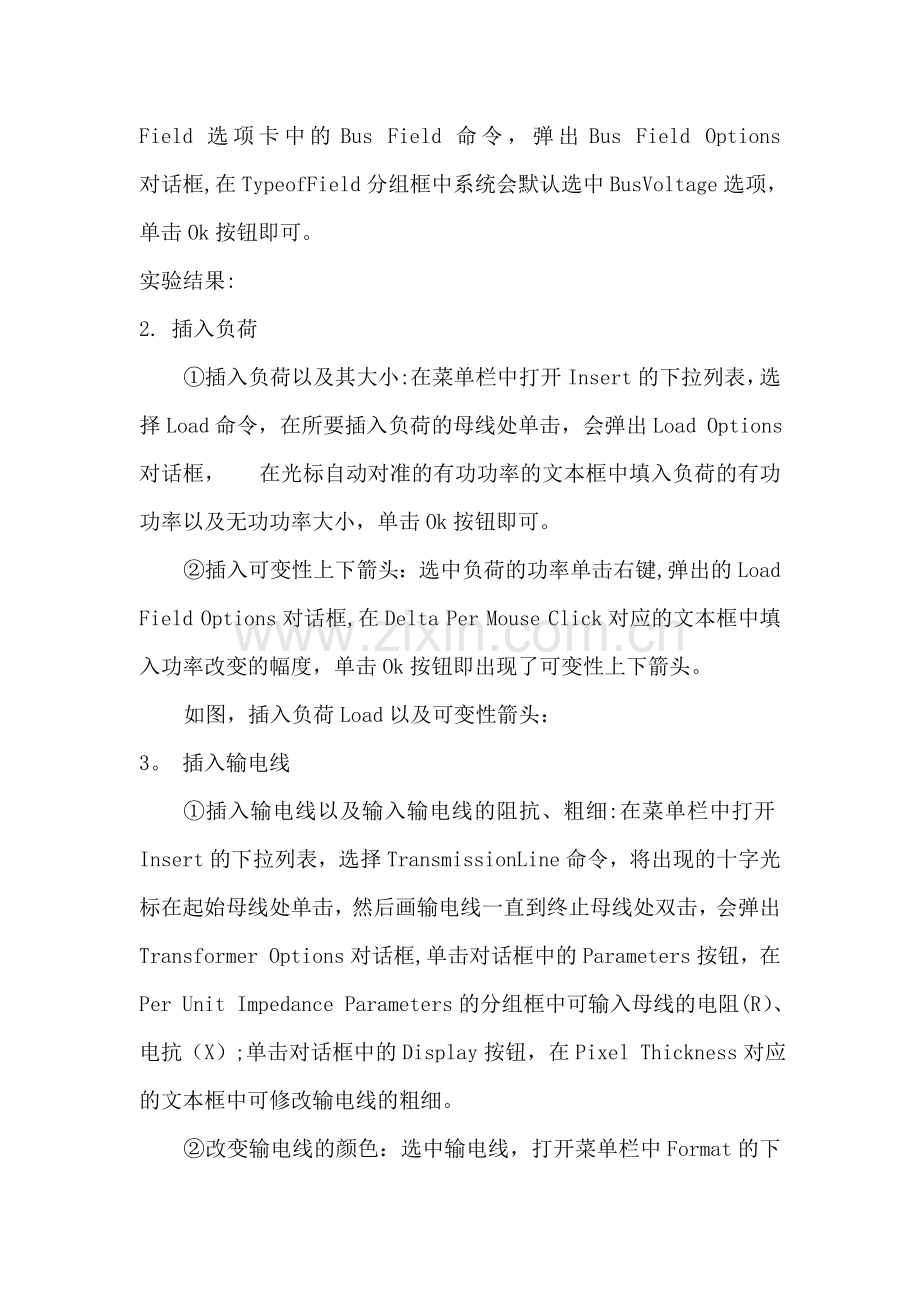

②插入母线的电压等级：在菜单栏中打开Insert的下拉列表，选择Field选项卡中的Bus Field命令，弹出Bus Field Options 对话框,在Type of Field分组框中系统会默认选中Bus Voltage选项，
单击Ok按钮即可。
实验结果:
2. 插入负荷
①插入负荷以及其大小:在菜单栏中打开Insert的下拉列表，选择Load命令，在所要插入负荷的母线处单击，会弹出Load Options
对话框， 在光标自动对准的有功功率的文本框中填入负荷的有功功率以及无功功率大小，单击Ok按钮即可。
②插入可变性上下箭头：选中负荷的功率单击右键,弹出的Load Field Options对话框,在Delta Per Mouse Click对应的文本框中填入功率改变的幅度，单击Ok按钮即出现了可变性上下箭头。
如图，插入负荷Load以及可变性箭头：
3。 插入输电线
①插入输电线以及输入输电线的阻抗、粗细:在菜单栏中打开Insert的下拉列表，选择Transmission Line命令，将出现的十字光标在起始母线处单击，然后画输电线一直到终止母线处双击，会弹出Transformer Options对话框,单击对话框中的Parameters按钮，在Per Unit Impedance Parameters的分组框中可输入母线的电阻(R）、电抗（X）;单击对话框中的Display按钮，在Pixel Thickness对应的文本框中可修改输电线的粗细。
②改变输电线的颜色：选中输电线，打开菜单栏中Format的下拉列表，单击Line/Fill.。。命令，弹出Format Multiple Objects对话框,在Line Color对应的下拉列表中可改变输电线的颜色。
如图在Bus2和Bus3母线之间插入输电线：
4。 三节点干线式
将母线2和母线3通过输电线连接，母线2再通过输电线与母线1以及与发电机、负荷等共同构成的三节点干线式电力系统.
实验结果如图所示：
5。 环形式
在上述内容的基础上再将母线1与母线3通过输电线连接可组成环形式电力系统.
实验结果如图:
6. 改变潮流颜色、形状
在编辑页面的空白处单击右键，打开快捷菜单中Oneline Display Options…命令，点击对话框中左侧的Animated Flows按钮， 在对话框中Symbol Fill Color的分组框中可改变潮流颜色;在Symbol Shape的分组框中可改变潮流形状.
实验结果如图
7. 插入变压器
在菜单栏中打开Insert的下拉列表,选择Transformer命令，将需要升压或降压的两条母线连接起来并双击,会弹出Transformer Options对话框，
在对话框中Per Unit Impedance Parameters的分组框中可改变变压器的电阻（R)、电抗(X）等。
实验结果如图所示：
三、实验总结
通过本次试验，我从一开始的不知所措到后来的初步掌握，在老师的讲解和同学的帮助下，我初步了解PWM系统建模的基本步骤，对电力系统建模有大概的认识,对常用建模元器件大概掌握，熟悉PWM运行环境和各种元器件的插入，并可以根据本节课所学内容对简单电路进行建模，这节课我的收获很大
