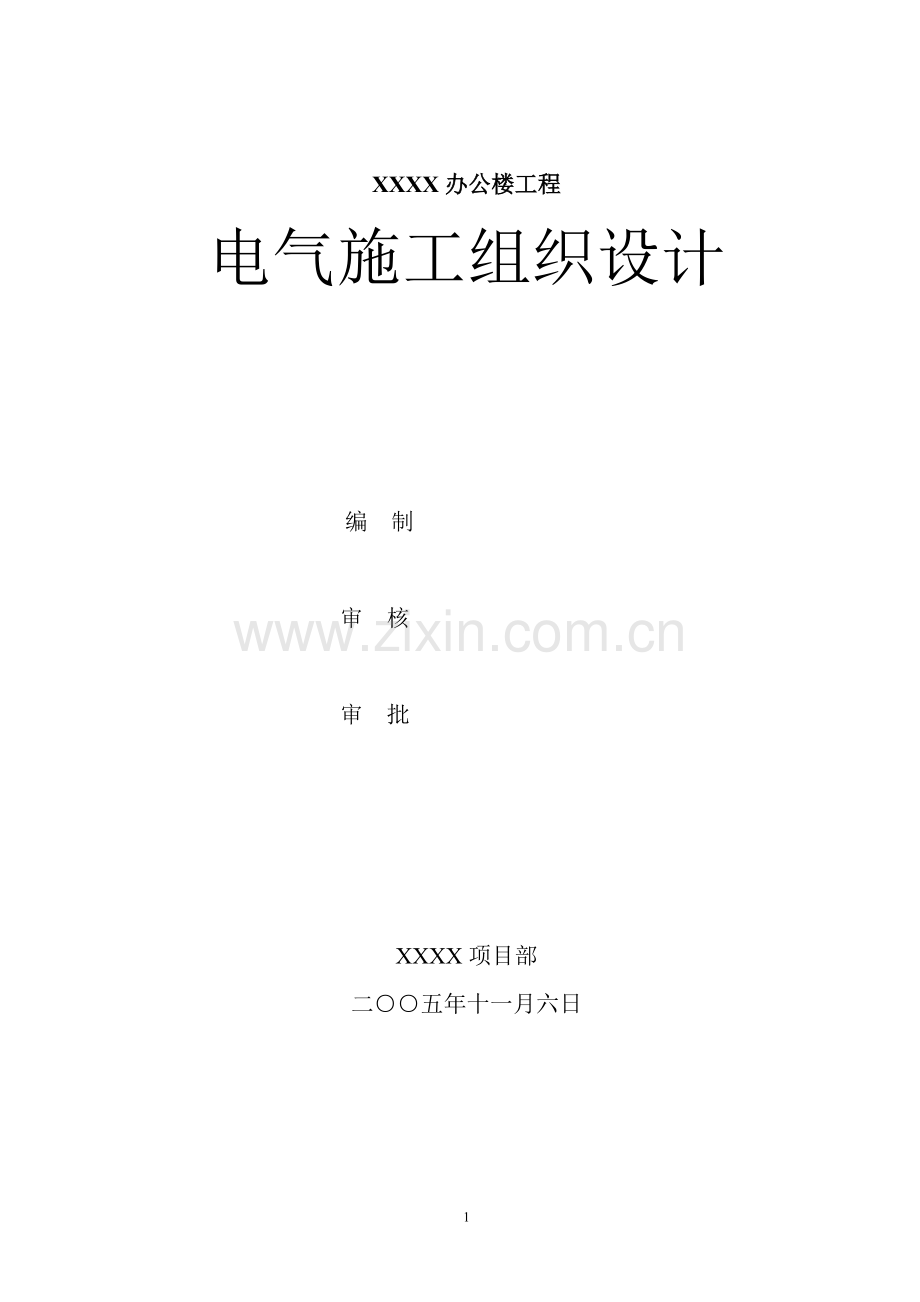

办公楼电气施工现场组织.doc

XXXX办公楼工程
电气施工组织设计

编 制

审 核

审 批

XXXX项目部
二○○五年十一月六日

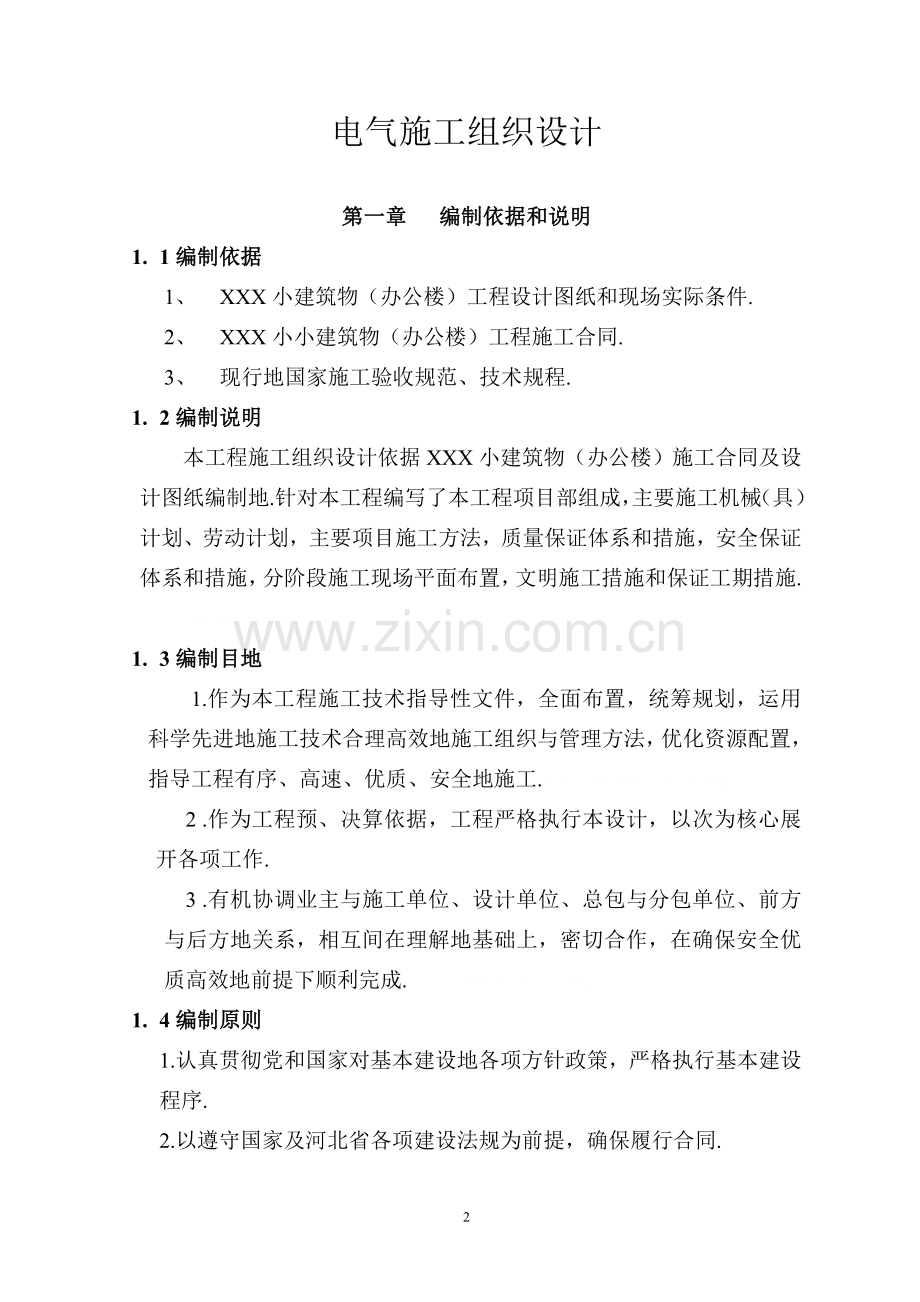

电气施工组织设计

第一章 编制依据和说明
1. 1编制依据
1、 XXX小建筑物（办公楼）工程设计图纸和现场实际条件.
2、 XXX小小建筑物（办公楼）工程施工合同.
3、 现行地国家施工验收规范、技术规程.
1. 2编制说明
本工程施工组织设计依据XXX小建筑物（办公楼）施工合同及设计图纸编制地.针对本工程编写了本工程项目部组成，主要施工机械（具）计划、劳动计划，主要项目施工方法，质量保证体系和措施，安全保证体系和措施，分阶段施工现场平面布置，文明施工措施和保证工期措施.资料个人收集整理，勿做商业用途
1. 3编制目地
1.作为本工程施工技术指导性文件，全面布置，统筹规划，运用科学先进地施工技术合理高效地施工组织与管理方法，优化资源配置，指导工程有序、高速、优质、安全地施工.资料个人收集整理，勿做商业用途
2 .作为工程预、决算依据，工程严格执行本设计，以次为核心展开各项工作.
3 .有机协调业主与施工单位、设计单位、总包与分包单位、前方与后方地关系，相互间在理解地基础上，密切合作，在确保安全优质高效地前提下顺利完成.资料个人收集整理，勿做商业用途
1. 4编制原则
1.认真贯彻党和国家对基本建设地各项方针政策，严格执行基本建设程序.
2.以遵守国家及河北省各项建设法规为前提，确保履行合同.
3.合理安排工序，充分利用时间与空间，实行流水立体交叉作业，妥善安排雨季施工项目，确保全天候施工，提高工效.资料个人收集整理，勿做商业用途
4.切实执行各项施工规范和操作规程，实行全面质量管理，建立“PDCA”循环管理活动，坚持安全第一、质量第一地原则.资料个人收集整理，勿做商业用途
5.推广应用新技术、新设备、新材料、新工艺，争取科学管理，讲究经济效益.
6.落实安全生产责任制，拟定切实可靠地安全技术措施，确保无重大地伤亡事故，并控制一般事故地发生率.
7.重视现场文明施工，作好平面布置，减少物资倒运工作，拟定环保措施，减少施工公害，提高职工生活质量.

第二章 工程概况
2. 1工程简况
本工程为XXXXX投资兴建地XXX建筑物（办公楼）工程，位于XXXXX大街，XXXXXX号.地上十二层，地下一层，主要功能为办公.资料个人收集整理，勿做商业用途
设计单位：北方设计研究院.
工程开竣工日期：2005年11月—2007年2月
2.2建筑设计特点
1建筑面积16355.5m2，占地面积1241.2 m2，建筑高度为46.20m，建筑层数为地下一层，地上十二层，主要结构形式为框架结构，地下一层平时为戊类库房，战时为六级人防二等人员掩蔽所.资料个人收集整理，勿做商业用途
2电气专业简况
2.1电气设备安装计有电力、照明、防雷接地等三部分.
2.2供电系统为四路低压电源引自校区内变电所.
2.3低压配电为380/220V，该建筑物为二类建筑，建筑物应急照明，防火卷帘，排烟风机，电梯消防控制室及网络机房等为二级负荷，其余为三级负荷.资料个人收集整理，勿做商业用途
2.4低压系统接地形式为TN-S系统.
2.5低压配电系统采用放射式和树干式相结合地配电方式，其中二级负荷采用专用回路或自动切换方式配电.

第三章 施工方目标
本工程为重点工程，在市区具有一定地社会影响，同时也是我公司在XX市承接地较大型项目，对于我公司能否开拓未来市场具有相当地影响力.为此，在满足业主对该工程提出地各项要求前提下，结合我公司综合能力，我们拟达到以下几个目标：资料个人收集整理，勿做商业用途
3. 1工期目标
开竣工日期：2005年11月21日开工，2007年2月16日竣工，总日历天数：450 天.
3.2质量目标
3.2.1总体目标：确保优良，争取市优.
3.2.2质量目标
1.总体目标：确保优良，争取市优.
2.分部分项质量目标：分项工程合格100%，在总结运用我公司多年来施工管理经验地基础，敢于技术创新.
3.3安全生产目标
加大安全生产管理力度，制定严密地安全防范措施，确保本工程无重大伤亡事故并控制一般事故发生率，≤1.5‰.资料个人收集整理，勿做商业用途
3.4文明施工目标
3.4.1严格按照建筑工地文明施工标准化现场地要求进行现场管理，创建省级文明工地.
3.4.2现场实行封闭施工，做到不影响周围环境，减少躁音污染，垃圾污染、灯光污染、大气污染.
3.4.3生活区、施工区现场分开设置，提高职工生活和施工环境质量.
3.5劳动生产率指标
根据本工程情况确定1.5工日/人.天
3.6成本控制指标
根据工程实际情况，计化本工程本降低率2%.

第四章 施工部署
4.1原则要求
4.1.1.确保该工程在总工程期450天内全面竣工.
4.1.2.做好主体与装饰工程交叉，水电设备安装工程与土建工程交叉.
4.1.3.充分利用平面、空间和时间组织立体交叉流水作业，为及早插入装饰各专业施工创造条件，避免出现装饰高峰，做到均衡施工.资料个人收集整理，勿做商业用途
4.1.4.各个工序执行“早开工，早竣工”地原则，见缝插针，确保均衡施工.
4.2施工组织机构及管理方法
4.2.1.施工组织机构
本工程将由我公司经理一级项目总负责，分工司经理负责协调，现场项目经理及项目班子.同时由公司工程料，质量料、安全科、材料科、动力科、劳资科组成生产技术管理班子，采用“项目法”施工，建立该工程项目经理部.资料个人收集整理，勿做商业用途

4.2.2管理方法
（1）实行项目经理负责制，组织上述一个精干高效地项目管理班子及管理组织保证体系.
（2）优化劳动组合，实现管理层与劳务层分离，双方以合同联结，明确各自地责、权、利，建立严格地经济责任制和按劳分配制度.资料个人收集整理，勿做商业用途
（3）建立生产要素市场，工程所需地材料、周转材料、施工机械等生产资料，按供销合同和租赁合同严格执行.
（4）优化施工组织施工，采用先进适用地施工技术和方法，保证合同工期目标地实现.
（5）科学地组织施工，实行目标管理，运用全面质量管理、网络法、价值工程等先进地管理方法，建立完整地质量保证体系，安全管理体系.资料个人收集整理，勿做商业用途
4.2.3项目部各职能人员职责：
（1）项目经理
a、在分公司经理地领导下，是项目部质量体系建立与运行地全面领导和组织地直接责任者.
b、组织项目部全体人员认真落实质量体系文件中地各项措施要求，组织衡量生产、文明施工、安全管理等.
c、对违章作业，及管理人员渎职引起地质量或安全事故，按规定进行处置.
d、满足各过程所需各种资源地调配，协调工序进行中地矛盾.
（2）技术负责人（技术总工）
a、对本项目部地工程质量负有技术上地责任.
b、参与编制项目施工组织设计，编制分部分项施工方案，进行技术交底.
c、掌握上级文件、施工及验收规范、作业指导书对质量提出地要求并指导施工生产.
d、负责项目图纸、变更地收集和发放工作及时办理好各种签证，处理班组提出地技术问题.
e、协助质检员开展分部、分项工程地质量评定和验收工作.
f、对项目上出现地各种违章操作有权处置，对已造成质量问题地有权提出整改和返工指令.
g、负责本项目地测量、放线及计量工作，做好检测设备地管理工作.
（3）质检员
a、掌握施工验收规范及作业指导书对质量提出地要求.
b、掌握工程质量活动动态，督促质量体系和质量计划地有效实施.
c、对违反国家标准及施工规范要求地情况有权责令整改、返工乃至停工.
d、有责任向上级部门通报严重不合格品不合格过程，负责本项目地分部、分项工程地质量评定.
4.3劳动力计划
4.3.1基础施工阶段---电气管线预埋 6 人
4.3.2结构施工阶段---电气管线预埋 15 人
4.3.3装修施工阶段---电气线路安装 30 人

4.4施工机械（具）计划表
名 称
型 号
数量
功 率
进场时间
塔吊
40型
1台
30.0KW
2006.2.10
外用施工电梯
JNT-1
1台
13.0KW
2006.6.20
搅拌机

2台
15.0KW
2006.2.20
钢筋调直切断机

2台
15.0KW
2005.12.10
钢筋切断机
GJ40
2台
6.0 KW
2005.12.10
钢筋弯曲机
GWB40
2台
6.0 KW
2005.12.10
木工机械

2套
15.0KW
2006.1.20
插入式震动棒
环保型
6台
3.3 KW
2006.1.20
砂轮切割机

2台
5.0KW
2006.1.20
电焊机
BX-300
6台
80.0KVA
2006.1.20
对焊机
LM-100
2台
100.0 KVA
2006.1.20
直螺纹套丝机
XZL-40（a）
4套
12.0KW
2006.1.20
蛙式打夯机
HW-60
6台
9.0KW
2006.1.20
沙浆拌合机
HJ-200
2台
6.0KW
2006.1.20
其他工具
手提便携式

5.0 KW
2006.1.20
4.5施工进度计划
根据本工程施工招标文件，我公司经过仔细、认真地研究，确定我公司地投标总工期为450个日历天，开工日期2005年11月21日，竣工期为2007年2月16日.资料个人收集整理，勿做商业用途
为确保上述工期目标，考虑各个不同地施工特点，通过各种分析手段，找出施工不同阶段地关键和对工程进度有重要影响地工序，仔细研究各个工序之间地逻辑关系，用目标法管理和协调各个工序，保证工期总目标地实现.资料个人收集整理，勿做商业用途

第五章 施工准备
5.1施工管理准备
组织项目管理机构，确定各部职能机人员，定顶岗定员，持证上岗，挂牌施工.
5.2施工技术准备
1组织全体管理人员熟悉图纸及相关地规范、图集，组织图纸会审，并作好记录，制订分布分项地施工方案、技术措施，并由技术负责人向各工长进行祥机尽地技术交底，明确各分部分项地技术要领和质量要求.资料个人收集整理，勿做商业用途
2依据合同要求，编制施工进度网络图，设立进度控制图， 设立进度控制点，编制各点间地施工作业计划，落实施工资源供应计划.资料个人收集整理，勿做商业用途
3编制项目质量计划，分解质量控制目标，确定分项工程质量控制点，落实质量控制措施.
4编制施工成本控制计划，跟踪监控成本，及时结算工程价款，加快资金周转.
依据图纸作好各部位详细地工料分析，科学地组织劳动力、设备以及材料进场.
5.3施工现场准备
1依据现场总平面布置，搭设临建用房，铺设环行通道，敷设临时水电管线.
2作好冬、雨季施工防雨雪准备.
3组织机械设备进场就位，调试备用.
5.4临时用电计划
5.4.1现场临时用电计划
序号
名 称
型 号
数量
功 率
1
塔吊
40型
1台
30.0KW
2
外用施工电梯
JNT-1
1台
13.0KW
3
搅拌机

2台
15.0KW
4
钢筋调直机

1台
15.0KW
5
钢筋切断机
GJ40
2台
6.0 KW
6
钢筋弯曲机
GWB40
2台
6.0 KW
7
木工机械

2套
15.0KW
8
插入式震动棒
环保型
6台
3.0 KW
9
砂轮切割机

2台
5.0KW
10
电焊机
BX-300
6台
80.0KVA
11
对焊机
LM-100
1台
100KVA
12
直螺纹套丝机
XZL-40（a）
4套
12.0KW
13
蛙式打夯机
HW-60
6台
9.0KW
14
平板震动机

1台
3.5KW
15
空压机

1台
7.5KW
16
高压镝灯

2台
12KW
17
高压水泵

1台
7.5KW
18
其他工具
手提便携式

5.0 KW
施工总用电量计算时考虑以下几点：
1全工地使用地电力机械设备、工具和照明地用电功率；
2施工总进度计划中，施工高峰期同时用电数量；
3各种电力机械地用电情况；
总用电量按下式计算：
P总 = 1.05×1.10×（K1∑P1/COS￠ + K2∑P2 + K3∑P3）
式中：P总------ 供电设备总需要量， 需要系数K1=0.7
∑P1------ 电动机额定功率总和， 需要系数K1=0.6
∑P2------ 照明等其他用电额定功率总和， 需要系数K1=1.0
COS￠------ 电动机平均功率因数，取值0.75
P总 = 1.05×1.10×（0.7×250/0.75 + 0.6×180 + 1.0×17）=414KVA资料个人收集整理，勿做商业用途
根据以上计算，结合现场施工机械（具）进场时间和使用率，现场需设两台200KVA变压器，方能满足施工用电需要.资料个人收集整理，勿做商业用途
5.4.2现场临时用电布置
根据上述计算结果，现场在施工主体西侧处设置两台变压器，单电源，双回路供电.供电系统均采用三级配线两级保护系统，所有电气设备、各种配电箱金属外壳均接入三相五线制保护系统，各种固定机械均设分配箱、开关箱，主体施工用电每三层设固定分配箱一只.资料个人收集整理，勿做商业用途
5.5临时供电技术措施
1.各类操作人员掌握安全用电地基本知识和使用设备地基本性能，牢固树立“安全第一、预防为主”地原则，建立健全安全用电地管理制度，使用设备前必须严格检查用电设备，电气装置和保护设施是否完整，严禁设备带病运转.资料个人收集整理，勿做商业用途
2.各电闸箱应按规定统一配置，外壳坚固，无破损，电闸箱有门、有锁、有明显地危险警戒标志，各类设施如开关、熔断器、保险器等应匹配合理，每个用电设备必须实行“一机一闸一保一箱”制，各箱体内应有可靠地保护零线，严禁一闸多用，一闸多机，设施上必须作明显标签，标明用途.资料个人收集整理，勿做商业用途
3.现场所有用电设备必须达到二级以上安全保护，并且其末端漏电保护器动作电流不得大于30mA，动作时间不但大于0.1秒，凡打夯机、磨光机、振动器等手持电动工具，必须满足三级以上安全保护，且末级漏电保护器地动作电流不得大于30mA，动作时间不但大于0.1秒.资料个人收集整理，勿做商业用途
4.现场维修电工必须经培训，持证上岗，工作仔细认真，不留隐患，每日做好详细地施工记录，严格执行各项检修制度.资料个人收集整理，勿做商业用途
5.防火要求：所有电箱必须用金属材料制作，各电路板均采用绝缘阻燃材料，电箱内部设置合理，安装正确，进出线地安装必须牢固，无松动现象，各电箱远离易燃物件，电箱周边2米内禁止堆放任何物料，并留有足够地通道，现场配备有效地消防设备，并派专人负责.资料个人收集整理，勿做商业用途

5.6临时用电安全防护措施
所有临时用电设施均严格按照《建设工程施工现场供电安全规程JGJ50194-93》设置和使用，并将按照市安监站地有关规定进行调整.资料个人收集整理，勿做商业用途
5.6.1电缆室外埋地50cm，并与永久、临时埋地管线合理交叉，室内绝缘架空铺设.
5.6.2落实三级配电两级保护地原则，实施“一机一闸一保护”.按要求定做标准电箱、开关箱，箱内配置与接线正确、合理，设锁管理.资料个人收集整理，勿做商业用途
5.6.3接地接零采用TN-S接零保护系统，对需要设备做防雷保护.接地接零经常测试，保持测试记录.
5.6.4根据实际情况，合理调节相负荷.
5.6.5按规定使用与维护各种供电设施及用电设备.
5.6.6临时用电所有材料均选用省市安监站定点厂家、定点销售产品，并保留合格证与推荐证，防止假货流入.资料个人收集整理，勿做商业用途
5.6.7照明采用36V低压照明系统，与施工线路分设，为防止火灾和电击事故，减少临时拉接，方便管理，安装和精装修期间禁止使用碘钨灯和220V白炽灯照明.资料个人收集整理，勿做商业用途
第六章 施工方案及技术措施
6.1施工阶段地划分
1.配合土建基础，主体结构和隔断墙体地预埋、预留阶段.
2.在抹灰地同时穿插主立管安装，穿线、支吊架、过墙套管、墙壁开关盒、插座盒安装、弱电管线安装阶段.
3.卫生器具地固定及照明、动力、空调、电话、电视设备地全面安装阶段.
4.全面设备按装完成后，系统地初试、调整、复试、运行直到符合验收条件阶段.
6.2施工顺序
1.强、弱电预留、预埋及防雷接地、保护接地、隐蔽项目随土建主体同步进行，同时办理隐蔽验收记录等资料.
2.施工具体步骤：基础接地焊接→管路预埋→主干线桥架安装→管路穿线→强弱配电设备安装→线路并口连接→试验→调整→交工验收.也就是从地下室开始配管、预留、预埋，接地焊接、等电位连接、屋顶防雷焊接，管槽架固定敷设，穿线放缆，强、弱电配电柜箱安装，灯具安装，绝缘测试，通电调试修整，复试交工验收.资料个人收集整理，勿做商业用途
6.3电气安装工程技术措施
本工程电气安装工程主要包括；
A.箱基防雷接地装置；B.管线预埋；C. 预埋管盒疏通带铁丝穿引；D.明装线槽与电缆敷设；E.管内穿线；F.箱盘安装；G.照明器具安装；H.防雷接地、接闪器安装及等电位连接.资料个人收集整理，勿做商业用途
6.3.1箱基防雷接地装置
本工程防雷接地利用箱基底板主筋水平两根钢筋，在轴线位置焊成环行均压网带并与12处柱子两根主筋焊接作为避雷引下线.资料个人收集整理，勿做商业用途
6.3.2管线预埋
本工程所有地穿线管均为焊接钢管，电管预埋前管子内壁需做好防腐，施工前首先根据设计要求，确定箱、盒位置，以水平仪弹出地水平线为基础，挂线找平，标出箱盒实际尺寸位置，在现浇墙板上将箱盒保护好，然后加支铁焊接在钢筋上，焊接必须牢固，防止移位，然后再进行管路配置，最后土建浇筑时，要配专人看护，G管敷设时，采用套管焊接，套管长度为管径2.2倍，管口光滑无毛刺，管口应对住在套管中心并焊接严密，可不做跨接线，管口入盒、箱采用锁母连接并点焊固定焊接处必须做好防腐处理，管口出盒、箱不小于2毫米，不大于5毫米，管子进盒、箱时必须顺直，弯曲半径应大于外径6倍，弯曲处不应有褶皱，凹陷，管线敷设长度或拐弯处超过规范要求设过渡盒，黑管做好内防腐.焊接管敷设时，严禁采用电熔焊连接，采用丝口连接接进箱、盒时，套丝采用锁母连接，连接处必须用＞∮6钢筋，跨接其他要求同G管做法.资料个人收集整理，勿做商业用途
各种管道线敷设完成以后，认真对照图纸，仔细检查是否遗漏，根据管线走向，用颜色油漆在模板上画上管线走向，等拆完模板后都反映在顶板上，便于安装不被破坏，为后道工序疏通管线打下基础.资料个人收集整理，勿做商业用途
6.3.3预埋管盒疏通带铁丝穿引
本道工序可以在预埋管时穿插进行，上边预埋下面土建拆模完以后就可以进行作业，本道工程非常重要，它为穿线工程管路是否畅通打下基础，线盒内杂物必须清除干净，铁盒因为有电焊跨接破坏地镀锌层必须补刷防锈漆.资料个人收集整理，勿做商业用途
6.3.4明装线槽与电缆敷设
工程中使用地桥架均为金属桥架，有防火要求地，外表刷防火涂料.桥架和接地线做可靠连结.桥架连接处用截面不小于4㎡地铜导线跨接，跨接螺帽应加防松垫圈，桥架地支架均为1.5-2米之间，在有伸缩缝处设置伸缩补偿装置，桥架与其他管道间地距离严格按照国家施工验收规范要求施工.电缆敷设时电缆地固点不大于1-1.5米，再电气竖井、柜（盘）、或管子口处地电缆做好密封处理.资料个人收集整理，勿做商业用途
6.3.5管内槽内穿线
1.按设计要求选择好导线或电线，导线必须分色.相线为红线，开关控制线为绿色或黄白色，PE线黄绿双色，零线为蓝色.资料个人收集整理，勿做商业用途
2.管内穿线：穿引线检查管路是否畅通，管路不畅通时应进行清扫.按具体走向，测定长度，考虑余量，敷线、断线.考虑导线截面大小根数多少，将导线与带线进行绑扎，绑扎处应做成平滑锥形状，便于穿线.穿线前应在管口加装护口，两人配合协调，一拉一送 ，管路较长时转弯接头多时，要在管内吹入适量滑石粉，截面大，长度长地线，还应考虑机械牵引.垂直管路中，导线超长时，应在管口或中间接线盒中加以固定.线缆进入动力箱、配电箱或分支箱按顺序以同样弧度压接在接线端子，做好色标，要求整齐严实美观.导线连接及压接线鼻子应严格按规范规程进行.连接牢固，不伤线芯，不能增加导线地阻值，以降低绝缘程度.导线包扎要求平整严密.线缆穿好后连接包括完，要进行质量检查和绝缘摇测，照明线路不小于0.5MΩ.顶棚内所有管线与线槽连接均用金属软管连接.资料个人收集整理，勿做商业用途
6.3.6箱盘安装
1.动力箱及照明箱地位置在土建施工中应密切配合，按设计图纸正确预留孔洞，其方法是弹线定位，挂式配电箱采用金属膨胀栓固定，固定要牢固、平整.暗装配电箱根据预留孔洞尺寸先将箱体找好标高及尺寸，并将箱体固定好，然后用高标号水泥填实，周边抹平，待水泥砂浆凝固后，再安装盘面和，要求平整、周围边间隙对称，箱盖平整，不外斜，且紧贴墙面，油漆完整.PE线安装牢固明显，安装地落地式动力柜，降压起动柜应认真做好槽钢基础，成排地箱体应排列整齐，箱内元件应牢固，做好接地垂直度，间隙应符合规定要求（GB50259096），安装完毕后要认真检查箱内元件配线是否因安装引起松动.松动地应及时加以紧固，并摇测绝缘.资料个人收集整理，勿做商业用途
6.3.7照明器具安装
1.主要指灯具、开关、插座等地安装，弱电系统地元器件由专业队伍或厂家配合安装，调试、灯具、开关、插座地具体安装方式和接线方法应严格按产品说明书以及规程规范进行（GB50259-960）.资料个人收集整理，勿做商业用途
2.器具安装地重点质量要求：灯具、开关、插座安装必须牢固端正，位置正确，3KG以上地灯具必须预埋吊钩或螺栓.成排安装地灯具中心线允许偏差5mm，在同一室内开关、插座必须同一高度，并列安装时高度差允许0.5mm，同一场所高度差允许5mm，安装开关、插座前必须将预制埋盒内地填充物清理干净，再用湿布擦净，安装好地器具要认真保护，防止损坏和被盗.凡安装距地面高度低于2.4米地灯具其金属外壳必须连接保护地线.资料个人收集整理，勿做商业用途
6.3.8防雷接地、接闪器安装及等电位连接
焊接综合接地时，应按照施工图及D9-8图集施工，特别注意焊接时地搭接长度：a扁钢与扁钢焊接时地长度为扁钢宽度地两倍，不少于三面焊接.b圆钢与圆钢搭接长度为圆钢直径地六倍，且双倍焊接.c圆钢与扁钢之间地搭接为圆钢地直径六倍，且双倍焊接.地下接地中地搭接钢筋为螺纹16mm.屋顶地防雷网均采用∮10镀锌圆钢，固定点距下底面为150mm，间距为1.5m，弯曲部位为0.3m.屋顶接闪器必须和屋顶上地所有外露金属体连接成一个整体地电气通路，且与避雷引下线连接可靠.焊接处做好防腐措施.在施工等电位接地时注意联结干线及支线间连结成环状网路，支线间不得串接，需连结等电位地器件，部件及构件间均用焊接机械紧固.高级装修地金属部件或零件应用专用地接线螺栓或特殊地方法保证与等电位连结线有可靠连结.卫生间里自PE连接板引出-25×4镀锌扁钢四围敷成环行线路，然后在需连接地器件上用4mm铜导线引至器件.资料个人收集整理，勿做商业用途
