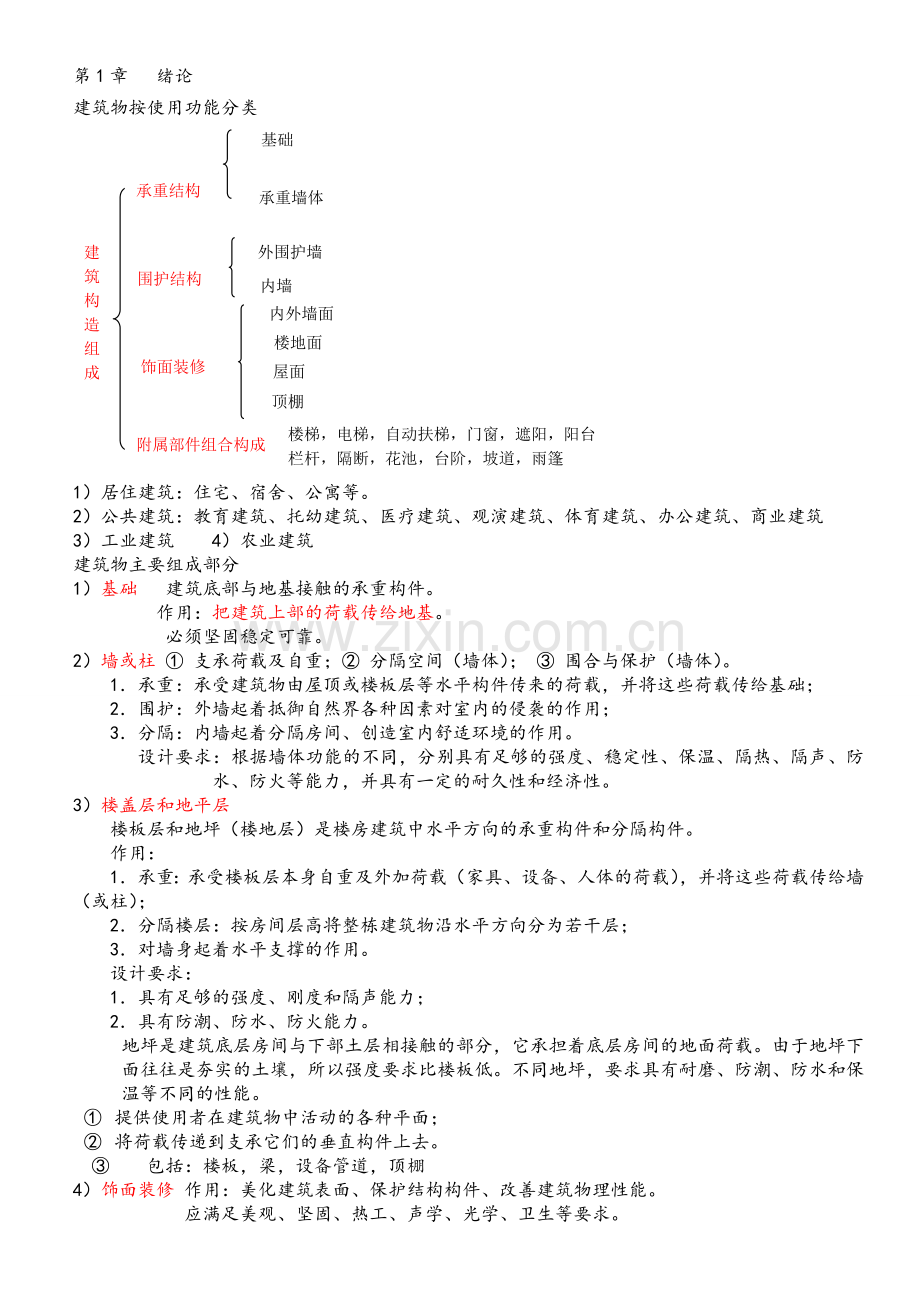

第1章 绪论
建筑物按使用功能分类承重结构
楼梯，电梯，自动扶梯，门窗，遮阳，阳台
栏杆，隔断，花池，台阶，坡道，雨篷
内外墙面
内墙
楼地面
屋面
顶棚
饰面装修
附属部件组合构成
外围护墙
承重墙体
基础
围护结构
建筑构造组成
1）居住建筑：住宅、宿舍、公寓等。
2）公共建筑：教育建筑、托幼建筑、医疗建筑、观演建筑、体育建筑、办公建筑、商业建筑
3）工业建筑 4）农业建筑
建筑物主要组成部分
1）基础 建筑底部与地基接触的承重构件。
作用：把建筑上部的荷载传给地基。
必须坚固稳定可靠。
2）墙或柱 ① 支承荷载及自重；② 分隔空间（墙体）； ③ 围合与保护（墙体）。
1．承重：承受建筑物由屋顶或楼板层等水平构件传来的荷载，并将这些荷载传给基础；
2．围护：外墙起着抵御自然界各种因素对室内的侵袭的作用；
3．分隔：内墙起着分隔房间、创造室内舒适环境的作用。
设计要求：根据墙体功能的不同，分别具有足够的强度、稳定性、保温、隔热、隔声、防水、防火等能力，并具有一定的耐久性和经济性。
3）楼盖层和地平层
楼板层和地坪（楼地层）是楼房建筑中水平方向的承重构件和分隔构件。
作用：
1．承重：承受楼板层本身自重及外加荷载（家具、设备、人体的荷载），并将这些荷载传给墙（或柱）；
2．分隔楼层：按房间层高将整栋建筑物沿水平方向分为若干层；
3．对墙身起着水平支撑的作用。
设计要求：
1．具有足够的强度、刚度和隔声能力；
2．具有防潮、防水、防火能力。
地坪是建筑底层房间与下部土层相接触的部分，它承担着底层房间的地面荷载。由于地坪下面往往是夯实的土壤，所以强度要求比楼板低。不同地坪，要求具有耐磨、防潮、防水和保温等不同的性能。
① 提供使用者在建筑物中活动的各种平面；
② 将荷载传递到支承它们的垂直构件上去。
③ 包括：楼板，梁，设备管道，顶棚
4）饰面装修 作用：美化建筑表面、保护结构构件、改善建筑物理性能。
应满足美观、坚固、热工、声学、光学、卫生等要求。
5）楼梯电梯 建筑物上下楼层之间联系的交通枢纽。
作用：
1．供人们上下楼层的垂直交通联系和紧急疏散；
2．起着重要的装饰作用。
设计要求：
1．具有足够的通行能力；
2．具有足够的强度；
3．防火、防水和防滑。
6）屋盖 ① 支承屋面荷载； ② 围护作用（防水、隔热保温）；③ 与建筑造型息息相关。
建筑物顶部的外围护和承重构件
屋顶是建筑物顶部的外围护和承重构件
作用：
1．围护：抵御自然界不利因素的侵袭：风、雨、雪、太阳热辐射等对顶层房间的影响；
2．承重：承受建筑物顶部荷载，并将这些荷载传给垂直方向的墙（或柱）等承重构件。
设计要求：
1．具有足够的强度、刚度；
2．具有良好的排水、防水、保温、隔热的能力
7）门窗 提供交通（门）；通风采光（窗）。
门的作用：
1．交通：供人们内外联系交通联系用；
2．隔离房间；
3．兼有通风采光的作用。
窗的作用：
1．通风和采光
2．分隔和围护
门和窗均属非承重构件。对于某些有特殊要求的房间，则要求门窗分别具有保温、隔热、隔声、防火、防盗的能力。
建筑的类型
1．按建筑的使用功能分类
1）居住建筑：如：住宅、宿舍、公寓等；
2）公共建筑：如：
⑴生活服务性建筑：如食堂、菜场、浴室、服务站等；
⑵文教建筑：如教学楼、图书馆、文化宫等；
⑶托幼建筑：如幼儿园、托儿所等；
⑷科研建筑：如科研所、科学实验楼等；
⑸医疗福利建筑：如医院、疗养院、养老院等；
⑹商业建筑：如商店、商场、餐馆、食品店等；
⑺行政办公建筑：如各类办公楼、写字楼等；
⑻交通建筑：如车站、航空港、水上客运站、地铁站等；
⑼通信建筑：如电台、电视台、电信中心等；
⑽体育建筑：如体育馆、体育场、训练馆、游泳馆、网球场、高尔夫球场等；
⑾观演建筑：如电影院、剧院、音乐厅、杂技厅等；
⑿展览建筑：如展览馆、博物馆、文化馆等；
⒀旅馆建筑：如宾馆、旅馆、招待所等；
⒁园林建筑：如公园、动物园、植物园等；
⒂纪念建筑：如纪念碑、纪念堂、纪念馆、纪念塔等。
2．按建筑层数分类
1）层数在1~3层的被称之为低层住宅；
层数在4～6层的被称之为多层住宅；
层数在7～9层的被称之为中高层住宅；
层数在10～30层的被称之为高层住宅。
2）公共建筑超过24m的，除了单层的以外，均为高层建筑
3）建筑高度大于100m的民用建筑为超高层建筑
世界上对高层建筑的划分界限，各国规定都不一致。我国现行的《高层民用建筑设计防火规范》（GB50045——95）（2005年版）中规定，10层和10层以上的居住建筑（包括首层设置商业服务网点的住宅），以及建筑总高度超过24m的公共建筑及综合性建筑为高层建筑。高层建筑按使用性质、火灾危险性、疏散和扑救难度又可以分为一类高层建筑和二类高层建筑
1972年国际高层建筑会议将高层建筑分为4类：
（1）低高层建筑：为9~16层，最高50m；
（2）中高层建筑：为17~25层，最高75m；
（3）高高层建筑：为26~40层，最高100m；
（4）超高层建筑：为40层以上，高度＞100m。
3．按建筑修建量和规模大小不同分类：
1）大量性建筑：指建造数量较多，建筑规模不大，与人们生活密切相关的分布面广的民用建筑。如住宅、中小学教学楼、医院、中小型影剧院、中小型工厂等。广泛分布在大中小城市及村镇。
2）大型性建筑：指建筑单体规模大、耗资多的公共建筑。如大型体育馆、大型剧院、火车站、航空港等。与大量性建筑相比，其修建数量是很有限的，这类建筑在一个国家或一个地区具有代表性，对城市面貌的影响也较大。
4.按耐火等级
性质重要的或规模宏大的或具有代表性的建筑 按一二级设计
大量性的或一般的的建筑按二三级设计
次要的或临时的建筑按四级设计
5.按建筑的设计使用年限
表2-1-2 设计使用年限分类
类 别
设计使用年限（年）
示 例
1
5
临时性建筑
2
25
易于替换结构构件的建筑
3
50
普通建筑和构筑物
4
100
纪念性建筑和特别重要的建筑
影响建筑构造的因素
1）外界环境的影响 （1）外界作用力 （2）地理气候条件 (3)人为因素
2）使用者的需求
3）建筑技术条件
4）建筑经济因素
建筑构造设计原则
1)坚固适用 2）技术适宜 3）经济合理 4）美观大方
建筑模数
建筑模数是选定的尺寸单位，作为建筑构配件、建筑制品以及有关设备尺寸间互相协调中的增值单位，包括基本模数和导出模数。
1）基本模数：是模数协调中选定的基本尺寸单位，数值为100mm，其符号为M，即：1M=100mm。整个建筑或建筑物的一部分或建筑组合件的模数化尺寸均应是基本模数的倍数。
2）导出模数：由于建筑中需要用模数协调的各部位尺度相差较大，仅仅靠基本模数不能满足尺度的协调要求，因此在基本模数的基础上又发展了相互之间存在内在联系的导出模数。导出模数分为扩大模数和分模数。
①扩大模数：是基本模数的整数倍。扩大模数的基数应符合下列规定：
水平扩大模数的基数为：3M、6M、12M、15M、30M、60M，相应的尺寸分别是：300mm、600mm、1200mm、1500mm、3000mm、6000mm；
竖向扩大模数的基数为：3M、6M，相应的尺寸是：300mm、600mm。
②分模数：是基本模数的分数值，分模数的基数是1/10M、1/5M、1/2M，对应的尺寸是：10mm、20mm、50mm。
2．模数数列
3．模数数列的适用范围：
1）水平基本模数1M—20M的数列，主要用于门窗洞口和构配件截面等处。
2）竖向基本模数1M—36M的数列，主要用于建筑物的层高、门窗洞口和
构配件截面等处。
3）水平扩大模数：3M为3-76M、6M为6-96M、12M为12-120M、15M为15-120M、30M为30-360M、60M为60-360M的数列，主要用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口等处。
4）竖向扩大模数：不受限制，主要用于建筑物的高度、层高和门窗洞口等处。
5） 分模数：1/10M为M/10-2M、1/5M为、1/2M为的数列，主要用于缝隙、构造节点、构配件截面等处。
第2章 墙体与基础
2.1 墙体类型及设计要求
墙体的作用
1.承重作用：活、恒荷载 2.围护作用：抵御风、雨、雪等侵袭 3.分隔作用：把建筑物分隔成若干个小空间。
砌体结构特点
优点：经济 ①省材料（钢筋、水泥、模板）； ②省人工（施工快捷→构造简单） ；
缺点： ①整体性差→抗震性差； ②空间布置不够灵活；
横墙：按短轴方向布置的墙
内墙：分隔内部空间
墙体类型
方向
纵墙
1） 按所处位置
外墙：俗称山墙
承重墙
自承重墙
砖混结构
2）按受力情况
隔墙
非承载墙
填充墙
幕墙
框架结构
普通砖墙、实心砌块墙、混凝土墙、钢筋混凝土墙
实体墙
空斗砖墙、空心砌块墙、空心板材墙
空体墙
3）按材料及构造方式分类
钢筋混凝土和加气混凝土构成的复合板材墙（承重、保温隔热）
组合墙
块材墙
版筑墙
4）按施工方法
板材墙
墙体承重方案
1、 横墙承重
（1）优点：a.横墙多→横向刚度大→抵抗外力较强； b.纵墙非承重→纵墙上开窗自由。
（2）缺点：a.横墙多→材料费→造价较高; b.板的布置→平面布置不够灵活。
（3）适用于：开间尺寸较小的建筑物。 如：宿舍、小型办公楼
2、 纵墙承重
（1）优点：a、横墙少→材料省→经济；b、板的布置→空间划分较为灵活
（2）缺点：a、横墙少→横向刚度差→抵抗外力较差；b、纵墙承重→纵墙上门窗洞口开设受限制。
（3）适用于：开间尺寸较大的建筑物。
3、纵横墙混合承重
（1） 优点：平面布置灵活，建筑物刚度较好。
（2） 不足：楼板类型较多，施工相对较麻烦。
（3） 适用于：开间、进深变化较多的建筑。
4、局部框架承重
外墙保温做法与特点
1、通过对材料的选择，提高外墙保温能力减少热损失
2、防止外墙中出现冷凝水
保温与隔热
3、防止外墙出现空气渗透
4、采用具有复合空腔构造的外墙保温形式
1、加强墙体的密缝处理
2、增加墙体实密性及厚度
隔声要求
功能方面的要求
3、采用有空气间层或多孔性材料的夹层墙
1、防火要求
2、防水防潮要求
3、建筑工业化要求
其他方面的要求
1.外保温
1）技术成熟,适用范围广；2）热桥”部位少，隔热保温效果明显；3）集保温、防水一体，具有多功能性。
（1）通过对材料的选择，提高外墙保温能力减少热损失
1）增加外墙厚度
2）选用空隙率高、密度小的材料做外墙，如加气混凝土
3）采用多种材料的组合墙，形成保温构造系统解决保温和承重的双重问题
（2）防止外墙中出现冷凝水：隔热气层常用卷材、防水涂料、薄膜等材料
（3）防止外墙出现空气渗透：选择密实度高的墙体材料，墙体内外加抹灰层，加强构架间的缝隙处理
2.内保温
优点：1）对于材料防水、耐气候要求不高；2）施工方便，不需搭设脚手架；3）对既有建筑改造，多采用内保温。
缺点：1）热桥部位多，热损失较大。2）不便于二次装修和吊挂饰物。3）占用室内空间。
3.夹芯保温
优点：1）选材要求不高2）对施工季节的要求不高。
缺点：1）墙体偏厚；2）构造较复杂（内外墙之间需连接件连接）；3）热桥部位多，热损失较大。
2.2 块材墙构造
砖与砌块
砖的分类、尺寸和标号：
简单分类：按材料分有粘土砖（以砂质粘土为主，化学成分是二氧化硅、氧化铝和氧化铁，目前限制使用）、炉渣砖、灰渣砖等，利用工业废料、煤矸石、粉煤灰等。按形状分有实心砖、多孔砖和空心砖等。普通粘土砖根据生产方法的不同分为青砖（还原气氛中焙烧）和红砖（氧化气氛中焙烧）。
标准砖的规格为53×115×240毫米。以1：2：4为其基本特征。
砖的强度以标号表示，分别为MU30、MU25、MU20、MU15、MU10和MU7.5六级。其强度等级的确定除依据抗压强度外还考虑了规定的抗折强度要求。
常用砌体块材的选用：
砖的等级强度常采用MU10、MU7.5，石材的强度等级常采用MU40、MU30、MU20、MU15。
六层及六层以上房屋的外墙、潮湿房间的墙，以及受振动或层高大于6m的墙、柱所用材料的最低强度等级，砖为MU10、砌块为MU5、石材为MU20。
常见的砌式有全顺式（又称走砖式）、一丁一顺式、一丁多顺式、顺丁相间式及两平一侧式等。
※ 砌筑原则：横平竖直，错缝搭接，避免通缝，砂浆饱满。
砌筑砂浆的种类和标号
水泥砂浆：水泥+砂+水
特点：强度高、防水性能好、水硬性材料 适用范围：潮湿环境或水中的砌体、墙面或地面等。
② 石灰砂浆：石灰+砂+水
特点：、强度低、防潮性差、和易性好、气硬性材料 适用范围：强度要求不高、不受潮湿的砌体和抹灰层。
③ 混合砂浆：水泥+石灰+砂+水
特点：强度不如水泥砂浆、气硬性材料、由于加入了石灰膏，改善厂砂浆的和易性。 适用范围：常用在墙体“防潮层”以上。
砂浆的强度等级：M15，M10 ，M7.5，M5，M2.5，M1，M0.4
勒脚
墙脚是指室内地面以下，基础以上的这段墙体，外墙脚又称勒脚
（1）作用：防止雨水侵蚀墙面（2）做法：抹灰勒脚、贴面勒脚、石材砌筑
墙身防潮层的3种构造做法：
1、防水砂浆防潮层 2、油毡防潮层3、细石混凝土防潮层
门窗过梁
作用：承担门窗洞口上部荷载，并将它传到两侧构件上。
种类： 1、钢筋砖过梁 2、砖拱过梁 3、钢筋混凝土过梁4、石拱过梁
墙身加固的三种措施
1、增加壁柱和门垛 2、增设圈梁 3、增设构造柱
构造柱的设置位置：
①建筑物四角； ②内外墙交接处；③楼梯间四角处；④某些较长的墙体中部
2.3 隔墙构造
隔墙的分类
1、块材隔墙：半砖隔墙、砌块隔墙、框架填充墙（普通砖、空心砖、加气混凝土等轻质块材砌筑而成）
2、轻骨架隔墙(立筋隔墙)：由骨架和面层两部分组成，骨架有木骨架和金属骨架之分；面板有板条抹灰、钢丝网板条抹灰、胶合板、纤维板、石膏板等。
3、板材隔墙：指各种轻质板材的高度相当于净高，不依赖骨架，可直接装配而成。
轻质条板隔墙、蒸汽加气混凝土板隔墙、复合板材墙
2.5 墙面装饰
1、抹灰涂料类墙面装修 2、抹灰粘贴类墙面装修 3、抹灰钉挂类墙面装修 4、抹灰裱糊类墙面装修
第3章 楼地层
3.1 概述
楼地层：楼盖层（结构层楼板）、地坪层（结构层垫层）
楼盖层的构成
①面层：美观、保护、分布荷载作用；
②附加层：功能层（隔热保温、隔声）；
③结构层（楼板）：包括梁和板，承重及传递荷载；
④顶棚层:抹灰顶棚、粘贴类顶棚、吊顶棚；管道敷设、防水、隔声、保温等
地坪层的构成
① 面层：美观、保护、分布荷载作用 ② 附加层：防水、防潮、保温、隔热、管道；
③ 垫层：地坪的结构层，一般用混凝土；④ 基层：素土夯实。
楼板的类型
1、木楼板
优点：自重轻，保温性能、隔声效果好； 不足：耐火性、耐久性较差、不利于可持续发展。
2、砖拱楼板
优点：节省钢材、水泥和木材； 不足：结构所占空间大、顶棚不平整、刚度与强度较差、施工麻烦。
3、钢筋混凝土楼板
优点：强度高、刚度好，耐久，防火，便于工业化生产和机械化施工等。
4、压型钢板组合楼板
优点：自重轻、施工快捷 不足：钢材耗用量大、不经济、隔声较差
3.2 钢筋混凝土楼板
现浇式钢筋混凝土楼板
分类：现浇肋梁楼板、井式楼板、无梁楼板
定义：在施工现场支模、扎筋、浇灌混凝土而成型的楼板结构。
优点：整体性好、刚度大（利于抗震）
不足：造价较高（ ①人工②材料）。
适宜于：平面形状不规则、需预留孔洞的建筑。
现浇式楼板的分类
①根据板其传力方式的不同： 可分为单向板和双向板。
②根据板其构造方式的不同： 可分为梁板式楼板(梁板式楼板根据其梁布置形式，可分为肋梁楼板和井式楼板。)和无梁楼板。
单向板：当长宽比≥2时是单向板，这时是短跨方向受力，长跨方向的受力可以忽略不计。
双向板：当长宽比≤2时，这时长短跨方向都受力。
装配式钢筋混凝土楼板
定义：将构件预制加工，然后到现场安装（不再整体现浇）。
分类：平板、槽型板、空心板
优点：经济（ ①人工②材料）。
缺点：整体性差。
适用于：建筑平面形状规则，尺度符合模数要求的建筑物。
板的类型：空心板、槽形板、实心板
装配整体式钢筋混凝土楼板
定义：将楼板中的部分构件预制，然后到现场安装，再以整体浇筑其余部分连接而成的楼板。
优点：整体性较好，施工简单。
板的类型：叠合式楼板
3.3 地坪与地面构造
地坪层构造
1）素土夯实层
2)垫层
3)面层
整体地面的分类
1水泥砂浆地面
优点：构造简单、坚固耐用、价格低廉； 缺点：导热系数大，表面易起尘。
② 细石混凝土地面
优点：表面刚性好、不易起灰；
③ 水磨石地面
优点：良好的耐磨性、耐久性、质地美观，表面光洁，不起尘，易清洁； 缺点：施工较复杂。
3.4 阳台与雨蓬
阳台的类型、组成及要求
生活阳台
使用要求不同
服务阳台
凹阳台
类型
凸阳台
阳台与建筑物外墙的关系
半挑半凹阳台
阳台的结构及造型设计满足：1）安全、坚固2）适用、美观
阳台承重结构的布置形式
1.悬挑阳台板 ：出挑不宜过多，一般为1.2m左右。但阳台长度可任意调整，施工较麻烦。
优点：板底平整，造型简洁。
2.挑梁搭板：一般为2.0m左右。
第4章 饰面装修
墙面装修
1）抹灰类墙面装修
2）涂料类墙面装修
3）陶瓷贴面类墙面装修
4）石材贴面类墙面装修
5）清水砖墙饰面装修
6）特殊部位的墙面装修
楼地面装修
1）整体地面
2）块料地面
3）塑料地面
4）涂料地面
顶棚装修
1）顶棚类型
（1）直接顶棚（2）吊顶
2）顶棚构造
（1）直接式顶棚（2）吊顶
第5章 楼 梯
5.1 概 述
楼梯的组成
1）梯段
2）楼梯平台
（1）中间平台（2）楼层平台
3）栏杆扶手
楼梯形式
1)直行单跑楼梯 2)直行多跑楼梯 3)平行双跑楼梯 4)平行双分双合楼梯
5)折行多跑楼梯 6)交叉跑楼梯（剪刀） 7)螺旋型楼梯 8)弧形楼梯
楼梯的尺度
1、踏步尺寸
(1)公共楼梯每段楼梯的步数不超过18级，不少于3级。
(2)踏面高宽度
名称
住宅
幼儿园
学校、办公楼
医院
剧院、会堂
踏步高h（mm）
150~175
120~150
140~160
120~150
120~150
踏步宽b(mm)
260~300
260~280
280~340
300~350
300~350
(3)梯段宽一般按每股人流550mm ~600mm。
(4)梯段长度（L） ：L=b x (n-1)
2、平台宽度
平台深度不应小于其楼梯的宽度。≥1200 医院≥1800
3、梯井宽度：60~200mm
4、楼梯栏杆扶手
室内楼梯栏杆扶手高度≥900mm；室外楼梯栏杆扶手高度为1050～1100mm。
5、楼梯净空高度
梯段范围的净高≥2200mm；平台处净高≥2000mm。
5.2 预制装配式钢筋混凝土楼梯
分类：1. 墙承式 2.墙悬臂式. 3.梁承式
5.3 现浇整体式钢筋混凝土楼梯
分类：1. 现浇梁承式 2. 现浇梁悬臂式 3.现浇扭板式
5.4踏步及栏杆扶手构造
1、踏步面层及防滑措施：
面层做法：水泥砂浆、水磨石、大理石、人造石……
防滑措施：A.防滑条：金刚砂（宽8~12，高2~5）、铜条（宽5~15）、铁屑混凝土、马赛克、橡胶条等；B.防滑包口：缸砖包口、铸铁包口等；C.地毯。
2、基本尺度：高度≥900，栏杆间净空（楼梯井）不小于200
A.栏杆、栏板：
栏杆材料：扁钢、圆钢、方钢、铸铁……
栏板材料：钢化玻璃、有机玻璃、现浇实心栏板、钢丝网、灰板条……
与楼梯的连接方式：钢筋混凝土栏板采用插筋焊接或预埋铁件焊接，栏杆可埋入预留孔，预埋母螺丝铁件套接或预埋铁件焊接。
B.扶手：
材料：硬木、钢管、塑料、水磨石、大理石等等。
第6章 屋 盖
6.1屋盖的形式及设计要求
屋盖的形式钢筋混凝土屋盖
瓦屋盖
使用材料
金属屋盖
玻璃屋盖
平屋盖
坡屋盖
屋盖的外形和结构形式
悬索屋盖
薄壳屋盖
拱屋盖
折板屋盖
屋盖的设计要求
1）防水要求
2）保温隔热要求
3）结构要求
4）建筑艺术要求
5）其他要求
6.2 屋盖的排水
排水坡度的表示方法 1）角度法 2）斜率法 3）百分比法
影响屋顶坡度的因素
① 防水材料尺寸大小的影响 ② 年降雨量大小 ③ 其他因素的影响
屋顶坡度形成方式
① 材料找坡（垫置坡度）
定义：屋顶结构层的楼板水平搁置，利用轻质材料（如:水泥焦渣、石灰炉渣）垫置坡度。
优点：顶棚平整；
缺点：增加了屋顶荷载，且多费材料和人工；
适宜于：当屋顶坡度不大、需设保温层。
② 结构找坡（搁置坡度）
定义：将屋面板倾斜搁置，形成所需排水坡度，不在屋面上另加找坡材料的一种做法。
优点：构造简单→施工方便→节省人工和材料→经济；
缺点：室内顶棚面是倾斜的，空间不够完整；。
屋顶排水方式
① 无组织排水
定义：又称自由落水，指屋顶雨水直接从檐口落下到室外地面。
优点：构造简单→施工方便→节省人工和材料→经济；
缺点：外墙脚常被飞溅的雨水侵蚀，影响到外墙的坚固耐久，并影响人行道的交通；
适宜于：少雨地区、一般低层建筑；
不宜于：临街建筑、高度较高的建筑。
② 有组织排水
定义：指屋顶雨水通过排水系统的天沟、雨水口、雨水管等，有组织地将雨水排至地面或地下管沟的一种排水方式。
优点：减少了雨水对建筑物的不利影响。
缺点：构造较复杂，造价相对较高。
由于具体条件不同：檐沟外排水（平屋盖檐沟外排水、坡屋盖挑檐沟外排水）女儿墙外排水和内排水两种类型。
内排水适用范围
如高层建筑不宜采用外排水，因为维修室外雨水管既不方便也不安全；
严寒地区的建筑不宜采用外排水，因为低温会使室外雨水管中的雨水冻结；
某些屋顶宽度较大的建筑，无法完全依靠外排水排除屋顶雨水。
卷材防水屋面材料
1）高聚物防水沥青卷材：sbs改性沥青油毡；再生胶改性沥青聚酯油毡；铝箔塑胶聚酯油毡；丁苯橡胶改性沥青油毡
2）高分子类卷材：一元乙丙橡胶防水卷材；氯化聚乙烯防水卷材；聚氯乙烯防水卷材；氯丁橡胶防水卷材；再生胶防水卷材
卷材防水屋面构造
1） 构造组成
（1） 基本组成
顶棚层、结构层、找平层、结合层、防水层、保护层
防水层：（1）高聚物改性沥青防水层（2）高分子卷材防水层
（2） 辅助层次：保温层、隔热层、隔蒸汽层、找坡层
2） 细部构造
（1）泛水构造 泛水是指屋面与垂直墙面相交处的防水处理。女儿墙、山墙、烟囱、变形缝
屋顶防水的构造做法（重点）
1. 刚性防水屋面
构造：防水层、隔离层、找平层、结构层
定义：利用刚性防水材料（防水砂浆抹面、细石混凝土浇捣而成），形成连续致密的构造层来防水。
优点：构造简单→造价经济； 缺点：对温度变化和结构变形较为敏感；
适宜：温差较小的地区。 不适宜：高温、有振动、基础有较大不均匀沉降的建筑。
刚性防水层采用的防开裂措施 ：①配筋 ② 设置分仓缝
2.柔性防水屋面
定义：利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的屋顶。具有一定的延伸性和适应变形的能力。
优点：造价经济、整体性好、不易渗漏。缺点：施工操作较为复杂，技术要求较高。
柔性防水屋面防水卷材搭接做法：① 热熔法 ② 冷贴法
3.涂膜防水屋面
材料：各种涂料、胎体增强材料
定义：指用液态无定形高分子材料，直接涂刷在屋面基层上形成一层不透水的薄膜层。
优点：防水性好、施工方便；
不足：价格较贵；成膜后要撒细沙作保护层；对温度、结构引起的基层开裂，无能为力。
分类：1）氯丁橡胶乳沥青防水涂料屋面
（1）找平层（2）底涂层（3）中涂层（4）面层
2）焦油聚酯防水涂料屋面
3）塑料油膏防水屋面
6.3 坡屋顶构造
坡屋顶的结构系统
1.横墙承重
优点：构造简单、施工方便、节约材料，利于屋顶的防火和隔音；
适宜于：开间尺寸较小的房间，如住宅、宿舍、旅馆客房等建筑。
2.屋架承重
优点：可以形成较大的内部空间。 适宜于：有较大空间的建筑，如食堂、教学楼等。
3.梁架结构
1）桁架结构2）梁架结构3）空间结构
坡屋顶的构造
1、平瓦屋面的构造
①冷摊瓦屋面
优点：构造简单、施工方便、造价经济。 不足：雨雪易从瓦缝中飘入室内，保温效果差。
适宜于：质量要求不高的建筑。
②木望板屋面
优点：防水、保温隔热效果较好。 不足：耗用木材多、造价高。
适宜于：质量要求较高的建筑中。
③钢筋混凝土挂瓦板瓦屋面
④钢筋混凝土板瓦屋面
2、波形瓦屋面3、新型屋面
6.4 屋顶的保温与隔热
保温材料类型
① 松散保温材料
膨胀蛭石、膨胀珍珠岩、矿棉、岩棉、玻璃棉、炉渣
② 整体保温材料
沥青膨胀珍珠岩、水泥膨胀珍珠岩、水泥膨胀蛭石、水泥炉渣
③ 板状保温材料
加气混凝土板、泡沫混凝土板、膨胀珍珠岩板、膨胀蛭石板、矿棉板等。
平屋盖的保温构造
1） 正置式保温（内置式保温 ）
将保温层放在结构层之上，防水层之下，成为封闭的保温层。
2） 倒置式保温（外置式保温）
将保温层放在防水层之上，成为敞露的保温层
优点：防水层受到保温层的保护，防水层耐久性增强。
缺点：对保温层则有一定的要求，应选用吸湿性小和耐气候性强的材料，如聚苯乙烯泡沫塑料板、聚氨酯泡沫塑料板…… 。 加气混凝土板和泡沫混凝土板因吸湿性强，故不宜选用。
3） 正置式卷材平屋顶保温构造做法：
保护层、防水层、结合层、找平层、保温层、隔汽层、结合层、找平层、结构层
4） 倒置式卷材平屋顶保温构造做法：
保护层、保温层、防水层、结合层、找平层、结构层
第7章 门和窗
7.1 门窗的形式和尺度
门的形式和尺度
1） 门的形式
A.平开门：制作安装和维修均较方便，使用最广泛。
B.弹簧门：用于人流出入较频繁或有自动关闭要求的场所。
C.推拉门：亦称扯门，可藏在夹墙内或贴在墙面外。
D.折叠门：用于两个空间需要更为扩大联系的门。
E.转门：可作为公共建筑及有空调房屋的外门。
2）门的尺度
门高：民用建筑的门高度不小于2100mm，门的亮子高度一般为300~600mm，门洞高度为门扇高加亮子高，2400~3000mm
门宽：单扇门700~1000mm，双扇门1200~1800mm，辅助房间700~800mm
窗的形式和尺度
1） 窗的形式
A.固定窗：不需窗扇，玻璃直接镶嵌于窗框上，不能开启。通常用于外门的亮子和楼梯间等处。
B.平开窗：有外开、内开之分，外开可以避免雨水侵入室内，且不占室内面积，故常采用。平开窗构造简单，五金便宜，修理方便，适宜装纱窗，所以使用较为普遍。
C.悬窗：按转动铰链或转轴位置的不同有上悬、中悬、下悬之分。上悬和中悬窗向外开启防雨效果较好，且有利通风，常用于高窗；下悬窗不能防雨，只适用于内墙高窗及门上腰头窗。
D.立式转窗：转轴可设在窗扇中心也可设在一侧，有利于采光和通风，但安装纱窗不便，密闭和防雨性能较差。
E.推拉窗：分垂直推拉和水平推拉两种，窗扇及玻璃尺寸均可较平开窗为大，尤其适用于铝合金及塑料门窗。
F.百叶窗：百叶板有活动和固定两种。活动百叶板常作遮阳和通风之用；固定百叶窗常用于山墙顶部作为通风之用。
2）窗的尺度
7.2 木门构造
平开门的组成
门的组成：门框、门扇、亮子、五金零件及其附件
门扇按构造方式不同：镶板门、夹板门、拼板门、玻璃门、纱门
亮子又称腰头窗，为辅助采光通风之用，有平开、固定及上中下悬几种
门框是门扇、亮子与墙的联系构件
7.3 铝合金及彩板门窗
铝合金门窗
1） 铝合金门、窗的特点
（1） 质量轻
铝合金门窗 用料省、质量轻
（2）性能好
密封性能好，气密性，水密性，隔声性，隔热性较木门有显著的提高
（3） 耐腐蚀、坚固耐用
不需要涂涂料，氧化不褪色、不脱落，表面不需要维修，强度高、刚性好，坚固耐用
（4）色泽美观
7.4 塑料门窗
塑料门窗是以聚氯乙烯、改性聚氯乙烯或其他树脂为主要原料，经轻质碳酸钙为填料，添加适量的辅助改性剂
7.5 遮阳
遮阳的类型
1）水平式遮阳板2）垂直式遮阳板3）综合式遮阳板4）挡板式遮阳板5）轻型遮阳板
第8章 基础
8.1 基础与地基
1、基础：是建筑地面以下的承重构件，它承受建筑物上部结构穿下来的全部荷载，并把这些荷载连同本身的重量一起穿到地基上。
2、地基：承受由基础传下的荷载的土层。
天然地基与人工地基
1）天然地基
（1）岩石（2）碎石土（3）砂土（4）粉土（5）粘性土（6）人工填土
2）人工地基 素填土、杂填土、冲填土
人工加固地基的方法
1.换土垫层 2.重锤夯实 3.机械碾压 4.震动压实、灰土密桩、砂桩、灰土井桩、震动冲水
基础的埋置深度
基础埋深：室外地面到基础底面的垂直距离。
深基础：基础埋深大于5m。
浅基础：础埋深介于0.5m-5m之间。
影响基础埋置深度的因素
1、与地基的关系2、地下水位的影响3、冻结深度与基础埋深的关系 4、其他因素对基础埋深的影响
基础的类型
1、按基础的构造形式
带形基础、独立式基础、联合基础、桩基础
2、按基础受力特点
1）刚性基础：由砖石、毛石、素混凝土、灰土等刚性材料制作的基础，这种基础抗压强度高而抗拉、抗剪强度低。
刚性角：是指基础放宽的引线与墙体垂直线之间的夹角，如图3-2中的α角。凡受刚性角限制的基础称为刚性基础。
2） 柔性基础：用钢筋混凝土制作的基础，不仅能承受压应力，还能承受较大拉应力，不受材料的刚性角限制
3、按基础所使用的材料
砖基础、石基础、混凝土基础、毛石混凝土基础、钢筋混凝土基础等
4、按基础的深浅分
浅基础
深基础 主要为桩基（承台和桩柱组成）
5、桩的分类
根据荷载传给地基土的方式不同： 摩擦桩、摩擦端承桩、端承桩
桩的制作方法：预制桩、灌注桩、爆扩桩
8.2 常用刚性基础构造
1）砖基础
2）石基础、
毛石基础：毛石灌浆基础、浆砌毛石基础
料石基础：是用经过加工具有一定规格的石材，用砂浆砌筑而成的基础。
3）混凝土、
4）毛石混凝土基础
第9章 变形缝
9.1 变形缝
伸缩缝
1） 定义：在长度或宽度较大的建筑中，由于冬夏之间温度变化的影响，建筑构件会因热胀冷缩而产生裂缝或受到破坏。
2） 设置条件：根据建筑物的长度、结构类型和屋盖刚度以及屋面有否设保温或隔热层来考虑
3） 构造要求
（1）基础可不断开
（2）断开部位：从基础顶面至屋顶沿结构断开
（3）缝宽：20～30mm
沉降缝
1） 定义：防止建筑物因地不均匀沉降引起破坏而设置的缝隙，沉降缝把建筑物分成若干个整体刚度较好，自成沉降体系的结构单元，以适应不均匀的沉降。
2） 设置条件：
（1）平面形状复杂，高度变化较大、连接部位比较薄弱
（2）同一建筑物相邻部分的层数相差两层以上或层高相差超过10米
（3）建筑物相邻部位荷载差异较大
（4）建筑物相邻部位结构类型不同
（5）地基土压缩性有明显差异
（6）房屋或基础类型不同处
（7）房屋分期建造的交接处
3）断开部位：基础到屋顶全部断开。
4）缝宽： 见下表
s
湿陷性黄土地基 ≥30~70
防震缝
1） 定义：针对地震时容易产生应力集中而引起建筑物结构断裂，发生破坏的部位设置的缝。
2） 设置条件
（1） 建筑平面复杂有较大突出部分时
（2） 建筑物立面高差在6米以上时
（3） 建筑物有错层且楼板高差较大
（4） 建筑相邻部分的刚度、质量相差较大时
3）构造要求
1）断开部位：基础以上断开，基础可断可不断。
2）缝的两侧设置墙体或双柱或一柱一墙，是各部分封闭并具有较好的刚度
3）防震缝应同伸缩缝、沉降缝协调布置，做到一缝多用
2）缝宽：多层框架中，高度不超过15m时可采用70mm，超过15m时，6、7、8、9度相应每增加高度5m、4m、3m、2m，宜加宽20mm。框架剪力墙结构取50%，并不小于70mm。结构不同按较大一侧设缝。
建筑物设变形缝的方法
（1）在建筑物两侧设双墙或双柱
（2）设悬挑
（3）跷跷板
9.2 变形缝的构造做法
墙体变形缝
1）墙体变形缝缝型
2）墙体变形缝内外表面处理
（1）外表面处理
（2）内表面处理
楼地层变形缝
楼地层变形缝内常塞具有弹性的油膏、沥青麻丝、金属、橡胶塑料类调节片。上铺与地面材料相同的活动盖板，金属板或橡胶片等
顶棚变形缝
基础变形缝
1）双基础方案
2）设双墙挑梁基础
3）单墙基础方案
第10章 工业厂房
工业建筑分类
按用途分：主要生产厂房、辅助生产厂房、动力用厂房、储存用房屋、运输用房屋、其它
按层数分：单层厂房、多层厂房、混合层次厂房
按生产状况分：冷加工车间、热加工车间、恒温恒湿车间、洁净车间、其它特种状况的车间
工业建筑的特点：
厂房应满足生产工艺要求、 厂房内部有较大的通敞空间、采用大型的承重骨架结构、结构构造复杂，技术要求高
排架结构组成：
1、横向骨架：屋架、柱子、柱基础； 作用：承受屋顶、天窗架、外墙及吊车荷载。
2、纵向连系构件：屋面板、连系梁、吊车梁等 作用：保证横向骨架的稳定性。
3、围护结构：外墙、屋顶、地面、门窗、天窗…
5、其他：散水、明沟、坡道、吊车梯等
厂房内的起重运输设备
1、单轨悬挂式吊车2、梁式吊车3、桥式吊车
厂房生活间的组成
①生产卫生用室：浴室、厕所、
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
